Stabilität von Lüftungsclip-Handyhalterungen und Kompatibilität mit Lüftungsdüsen

Die Stabilität von Lüftungsclip-Handyhalterungen beschreibt, wie sicher eine Lüftungsclip-Handyhalterung ein Gerät an einem Fahrzeuglüftungssystem unter verschiedenen Fahrbedingungen hält, basierend auf der Kompatibilität mit der Lüftungsdüse, der Leistung des Klemmmechanismus, der Struktur der Lüftungslamellen, dem Gewicht des Telefons und der Dicke der Hülle. Sie gibt an, ob die Verbindung stabil bleibt oder während der Nutzung zu verrutschen, zu kippen oder sich zu lockern beginnt, insbesondere wenn Rutschkräfte auf die Halterung einwirken. Die sichere Nutzung hängt davon ab, wie gut diese Elemente zusammenpassen, und nicht von einem universellen oder festen Leistungsergebnis.

Die Stabilität wird von mehreren zusammenwirkenden Variablen beeinflusst, die gemeinsam und nicht unabhängig voneinander wirken. Die Kompatibilität mit der Lüftungsdüse bestimmt, ob die Struktur der Lüftungslamellen den Clip physisch ohne übermäßige Bewegung tragen kann. Der Klemmmechanismus definiert, wie die Kraft auf die Lüftungslamelle verteilt wird, während das Telefongewicht und die Hüllendicke die Gesamtlast auf das System erhöhen. Fahrbedingungen wie Vibrationen, Bremsen und Unebenheiten der Straße können weiterhin beeinflussen, ob die Stabilität im Laufe der Zeit erhalten bleibt oder abnimmt.

Nutzer fragen sich oft, ob Lüftungsclip-Handyhalterungen verrutschen, Lüftungsdüsen beschädigen oder in bestimmten Fahrzeugen nicht passen. Diese Bedenken hängen in der Regel davon ab, wie der Clip mit der Lüftungslamelle in Eingriff kommt und wie viel Last durch die Kombination aus Telefon und Hülle eingebracht wird. In vielen Fällen ist Verrutschen oder Lockerheit kein feststehendes Ergebnis, sondern ein Zustand, der auftritt, wenn Kompatibilität und Lastausgleich nicht richtig aufeinander abgestimmt sind. Die sichere Nutzung erfordert, Passform und Last gemeinsam zu bewerten, anstatt ein konsistentes Verhalten über alle Konfigurationen hinweg anzunehmen.

Für einen breiteren Überblick über verwandte Konfigurationen und Designunterschiede bei Halterungssystemen siehe den Hub für Auto-Handyhalterungen, der eine kontextuelle Grundlage dafür bietet, wie lüftungsbasierte Lösungen innerhalb der breiteren Kategorie verglichen werden.

Dieser Abschnitt legt die Grundlage für das Verständnis, wie Lüftungsclip-Kontaktpunkte, Lastverteilung und Lüftungsdüsenstruktur zusammenwirken, bevor detailliertere Erklärungen zum Klemmverhalten und zu Stabilitätsmechanismen folgen.

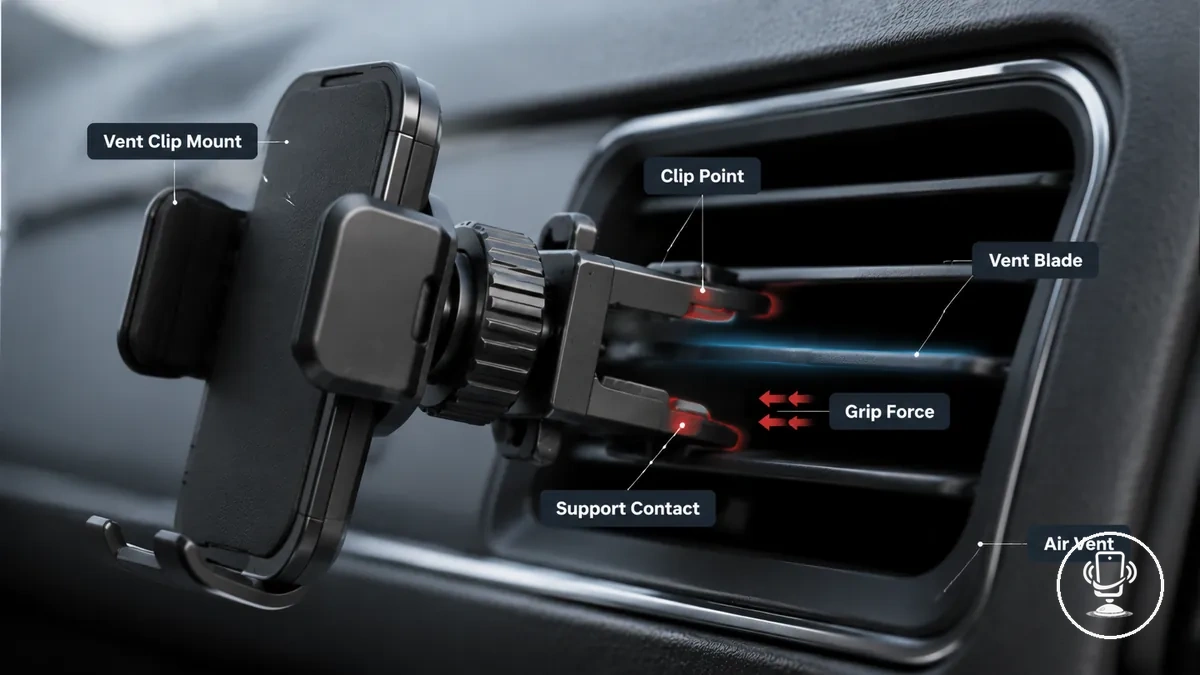

Wie Lüftungsclip-Handyhalterungen an Lüftungsdüsen halten

Eine Lüftungsclip-Handyhalterung ist eine Auto-Handyhalterung, die sich mit einem Clip, Haken, Klemme oder einem abgestützten Klemmmechanismus an einer Fahrzeuglüftungsdüse befestigt. Sie hält ihre Position durch physischen Kontakt zwischen dem Halterungskörper und der Lüftungsdüsenstruktur, wobei die Lüftungslamelle als Hauptstützkontaktpunkt dient.

Die Art und Weise, wie eine Lüftungsclip-Handyhalterung an Lüftungsdüsen hält, hängt von einem Lastpfad ab, der am Handyhalterungskörper beginnt und die Kraft durch den Clip-Punkt auf die Lüftungslamelle überträgt. Der Klemmmechanismus übt Druck auf die Kontaktbereiche aus, um Bewegungen zu reduzieren, während die Stabilität durch Telefongewicht, Hüllendicke und Lüftungslamellenstruktur beeinflusst wird. Passform und Halteleistung können je nach Kompatibilität der Lüftungsdüse und den Stützkontaktbedingungen variieren.

Ein leichteres Telefon in einer dünnen Hülle kann beispielsweise stabil bleiben, wenn der Clip den Druck gleichmäßig auf die Lüftungslamelle verteilt, während ein schwereres Setup die Belastung am Stützkontaktpunkt erhöhen und Bewegung verursachen kann, wenn die Lüftungsstruktur flexibel ist. Dies zeigt, dass das Halteverhalten davon abhängt, wie Klemmkraft und Lüftungsstütze zusammenwirken, anstatt einem einzigen festen Muster zu folgen, und bereitet den Übergang zu detailliertem Klemmmechanismus-Verhalten vor.

Haken-, Klemm- und Zinken-Greifsysteme

Haken-, Klemm- und Zinken-Greifsysteme sind verschiedene Mechanismen von Lüftungsclip-Handyhalterungen, die eine Auto-Handyhalterung mit unterschiedlichen Kontaktmethoden an einer Lüftungsdüse befestigen. Jedes System verändert, wie die Last am Kontaktpunkt der Lüftungslamelle gehalten wird, was die Stabilitätsgrenze je nach Passformbedingungen und Lüftungsstruktur beeinflusst.

Haken-, Klemm- und Zinken-Greifsysteme unterscheiden sich darin, wie sie Kontaktpunktdruck auf die Lüftungslamelle erzeugen und wie sie die Lastübertragung über die Lüftungsstruktur steuern.

• Hakengriff: Verwendet einen hinteren Haken, der hinter der Lüftungslamelle verankert. Er kann die Zugfestigkeit verbessern, aber eine Stabilitätsgrenze kann auftreten, wenn der Abstand der Lüftungslamellen unregelmäßig ist.
• Klemmgriff: Übt Druck über eine breitere Kontaktfläche auf die Lüftungslamelle aus. Er verteilt die Last oft gleichmäßiger, kann aber für einen gleichmäßigen Halt von der Lamellendicke abhängen.
• Zinkengriff: Verwendet mehrere kleine Kontaktpunkte, die auf die Lüftungslamellenzwischenräume ausgerichtet sind. Er kann das Bewegungsrisiko bei gut ausgerichteten Lüftungsdüsen verringern, aber eine Stabilitätsgrenze kann auftreten, wenn der Abstand nicht passt.

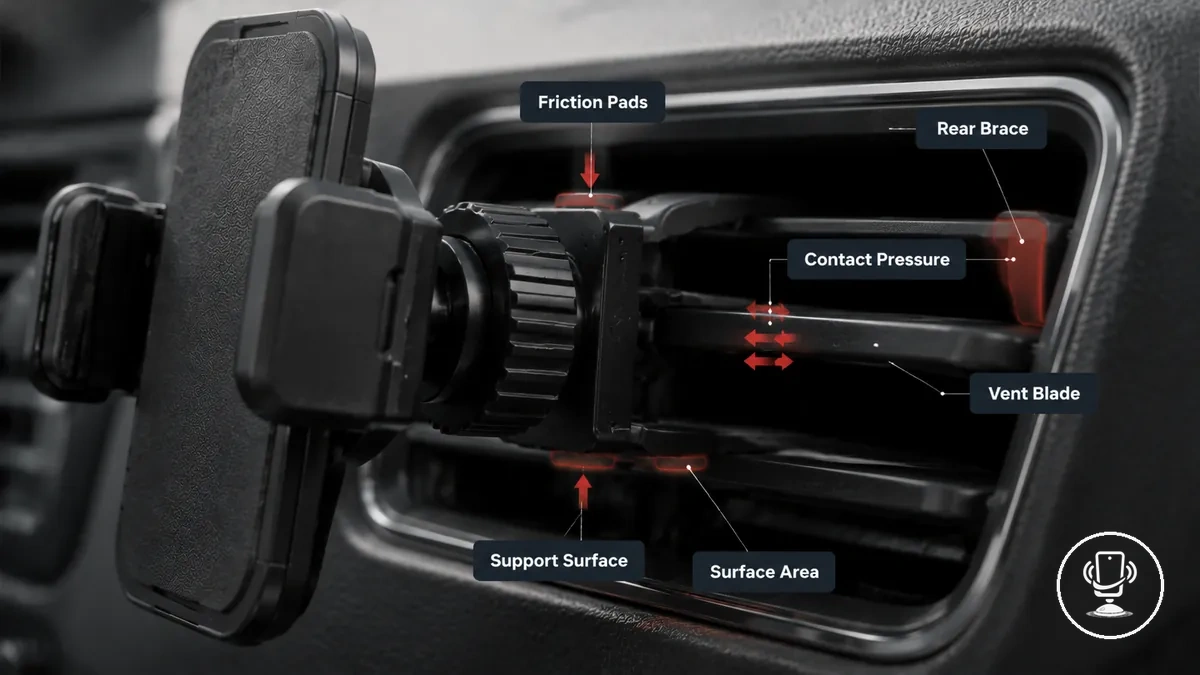

Reibpads, hintere Stützen und Kontaktdruck

Reibpads, hintere Stützen und Kontaktdruck sind sekundäre Stützelemente in einer Lüftungsclip-Handyhalterung, die das Verrutschen reduzieren, nachdem der Hauptclip befestigt wurde. Diese Komponenten wirken, indem sie zusätzliche Stützflächeninteraktion zwischen dem Halterungskörper und der Lüftungsdüsenstruktur hinzufügen. Das Reibpad-Material, die Stützenposition und der Kontaktdruck beeinflussen jeweils, wie die Kraft über die Oberfläche verteilt wird, und sie fungieren als sekundäre Stützung nach dem primären Clipeingriff.

Diese sekundären Elemente beeinflussen, wie die Stützfläche auf Bewegungen reagiert, indem sie die Druckverteilung und Kontaktfläche auf der Lüftungslamelle und dem umgebenden Rahmen anpassen. Höherer oder ungleichmäßiger Kontaktdruck kann das Griffergebnis in manchen Konfigurationen beeinflussen, während eine reduzierte Oberflächenkontaktfläche je nach Lüftungszustand und Ausrichtung begrenzte Bewegung zulassen kann. Ihre Wirksamkeit variiert je nach Lüftungsstruktur, sodass das Stabilitätsergebnis davon abhängt, wie diese Faktoren zusammenwirken, und nicht von einem festen Ergebnis.

• Reibpads: Erhöhen den Oberflächentexturkontakt auf der Stützfläche, was das Verrutschen je nach Material und Lüftungszustand reduzieren kann.
• Hintere Stützen: Stabilisieren die Halterung am Lüftungsrahmen und können den Stützkontakt verbessern, wenn die Ausrichtung fest ist.
• Kontaktdruck: Verteilt die Kraft über die Oberfläche und beeinflusst das Griffergebnis basierend auf Lüftungslamellenstärke und -abstand.

Quellkontextdatei :contentReference[oaicite:0]{index=0}

Lüftungsdüsendesigns, die die Halterungspassform beeinflussen

Die Passform einer Lüftungshalterung hängt hauptsächlich von Lüftungsdüsendesignfaktoren ab, wie der Lüftungsform, der Lamellenstabilität, dem Lamellenabstand, der Lüftungstiefe und dem Bewegungsbereich. Diese physikalischen Gegebenheiten bestimmen, wie sicher eine Halterung befestigt werden kann und wie stabil sie nach der Installation bleibt. Die Kompatibilität ist daher von den strukturellen Eigenschaften der Lüftungsdüse abhängig und nicht von einer universellen Passformregel.

Die Kompatibilität mit der Lüftungsdüse lässt sich besser verstehen, indem man verschiedene Lüftungsdüsendesigns und ihre physikalischen Eigenschaften vergleicht. Die folgende Tabelle ordnet gängige Lüftungstypen danach, wie ihre Struktur die Halterungspassform und die Stabilitätsauswirkung beeinflusst, mit Fokus auf zustandsbasierter Kompatibilität anstelle fahrzeugspezifischer Modelle.

Lüftungsdesign	Passformeigenschaft	Kompatible oder riskante Bedingung	Stabilitätsauswirkung
Horizontale Lamellenlüftung	Gleichmäßiger Lamellenabstand und moderate Stabilität	Generell kompatibel, wenn Lamellen fest und gleichmäßig beabstandet sind	Bietet oft stabilen Montagekontakt
Vertikale Lamellenlüftung	Variierender Clipzugang und Richtungsabstützung	Kann je nach Clipausrichtung und Abstützwinkel kompatibel sein	Stabilität kann mit Lastrichtung variieren
Runde Turbinenlüftung	Nicht-lineare Form und gebogene Struktur	Oft riskant aufgrund begrenzter sicherer Kontaktpunkte	Reduzierte Stabilität durch ungleichmäßige Lastverteilung
Eingelassene tiefe Lüftung	tief liegender Rahmen mit eingeschränktem Kantenzugang	Riskant, wenn der Clip keine stabilen Abstützpunkte erreichen kann	Geringere Stabilität durch eingeschränkte Kontaktfläche
Dünne zerbrechliche Lüftung	Geringe Lamellenstabilität und flexible Struktur	Riskant unter Last schwererer Halterungen oder Geräte	Stabilitätsauswirkung kann durch Biegebewegung nachlassen

Die Lüftungskompatibilität sollte als konditionale Beziehung zwischen Lüftungsdesign und Montagepassform betrachtet werden, bei der jede Struktur unterschiedliche Abstützeigenschaften aufweist. Dieser Abschnitt bewertet die Lüftungspassform nur auf Grundlage physikalischer Gegebenheiten und trifft keine Aussage zur allgemeinen Auswahl von Auto-Handyhalterungen oder zur Eignung für die breitere Kategorie.

Horizontale, vertikale, runde und eingelassene Lüftungsdüsen

Horizontale, vertikale, runde und eingelassene Lüftungsdüsen beeinflussen die Halterungspassform, indem sie den Clipwinkel, den Kontaktzugang und die Art der Lastabstützung über die Lüftungsdüsenstruktur ändern. Diese Unterschiede im Lüftungsdüsendesign wirken sich auf die Kompatibilität aus, da Lamellenrichtung, Rahmengedometrie und Tiefenbedingungen direkt die Montageausrichtung und die Stabilitätsauswirkung bestimmen.

Die Lüftungsanordnung ändert, wie der Clip mit dem Lüftungssystem in Eingriff kommt, insbesondere durch den Kontaktzugang und die verfügbaren Abstützpunkte. Jede Lüftungsform bringt unterschiedliche Einschränkungen bei Clipwinkel und Abstützungsbegrenzung mit sich. Das Passformrisiko hängt davon ab, wie das Halterungsdesign mit diesen physikalischen Gegebenheiten übereinstimmt, und nicht von einem universellen Ergebnis.

Der folgende Vergleich zeigt, wie gängige Lüftungsformen den Clipzugang und die Montagestabilität in einer kompakten, zustandsbasierten Übersicht beeinflussen:

• Horizontale Lüftungsdüsen: Horizontale Lüftungsdüsen ermöglichen in der Regel einen direkten Clipwinkel und eine stabile Lamellenausrichtung, obwohl Abstützungsbegrenzungen bei schwachen oder weit auseinanderliegenden Lamellen auftreten können.
• Vertikale Lüftungsdüsen: Vertikale Lüftungsdüsen können den Clipwinkel verändern und den Kontaktzugang verringern, wobei das Passformrisiko steigt, wenn seitliche Belastung die Ausrichtung beeinflusst.
• Runde Lüftungsdüsen: Runde Lüftungsdüsen können den Clipsitz aufgrund der gebogenen Rahmengedometrie einschränken, wobei das Passformrisiko von der Tiefe und dem Kontaktzugang abhängt.
• Eingelassene Lüftungsdüsen: Eingelassene Lüftungsdüsen können die Clipreichweite begrenzen und den Stützkontakt verringern, was das Passformrisiko erhöht, wenn die Lüftungstiefe einen sicheren Stützeneingriff verhindert.

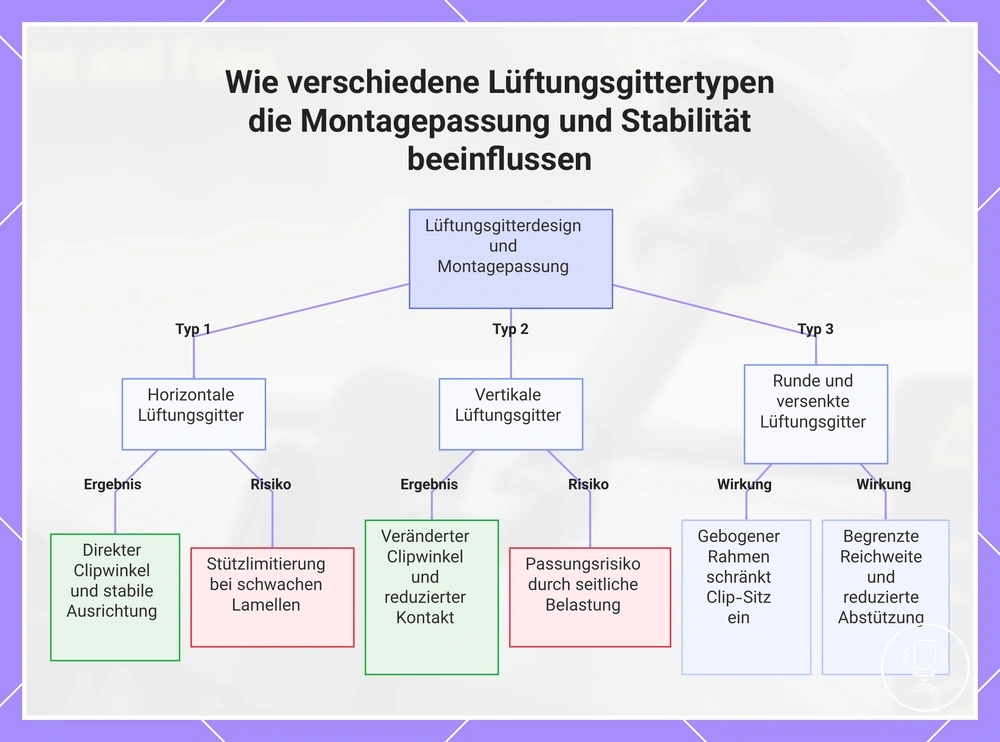

Diese Grafik vergleicht, wie horizontale, vertikale, runde und versenkte Lüftungsgitter den Clipwinkel, den Kontaktzugang und die Montagestabilität beeinflussen.

Lamellentiefe, -dicke und Bewegungsbereich

Die Tiefe, Dicke und der Bewegungsbereich der Lüftungslamellen bestimmen, ob ein Lüftungsclip einen sicheren Sitz an einer Lüftungsdüse erreichen kann. Diese Eigenschaften der Lüftungslamellen steuern, wie fest der Clip die Struktur greift und wie gleichmäßig der Druck verteilt wird, was sich direkt auf das resultierende Stabilitätsergebnis auswirkt.

Der Bewegungsbereich der Lamellen beeinflusst auch, wie sich das System unter Last verhält, insbesondere wenn sich die Lüftungsstruktur verschiebt, bevor das Telefongewicht aufgebracht wird. Lamellentiefe, -dicke, -abstand und Bewegungsbereich bestimmen gemeinsam, ob der Sitz stabil bleibt oder ob sich Lockerheit entwickelt. Die Kompatibilität hängt daher von diesen physikalischen Gegebenheiten ab und nicht von festen Ergebnissen.

Die folgende Checkliste überprüft die wichtigsten Lamellenzustände, die den Clipsitz und das Stabilitätsergebnis beeinflussen:

• Lamellentiefe: Ausreichende Tiefe unterstützt einen sicheren Clipsitz, während eine geringe Tiefe die Eingriffsstärke verringern kann.
• Lamellendicke: Eine kompatible Dicke ermöglicht einen ordnungsgemäßen Halt, während sehr dünne oder übermäßig dicke Lamellen die Sitzstabilität beeinträchtigen können.
• Lamellenabstand: Ein ausreichender Abstand unterstützt den Clipzugang und die korrekte Positionierung zwischen den Lamellen.
• Bewegungsbereich: Ein geringer Bewegungsbereich unterstützt die Ausrichtungsstabilität, während eine größere Bewegung das Instabilitätsrisiko unter Last erhöhen kann.
• Lockerheit: Jegliche Lockerheit vor Lastaufbringung kann das Stabilitätsergebnis verschlechtern und die gesamte Sitzzuverlässigkeit schwächen.

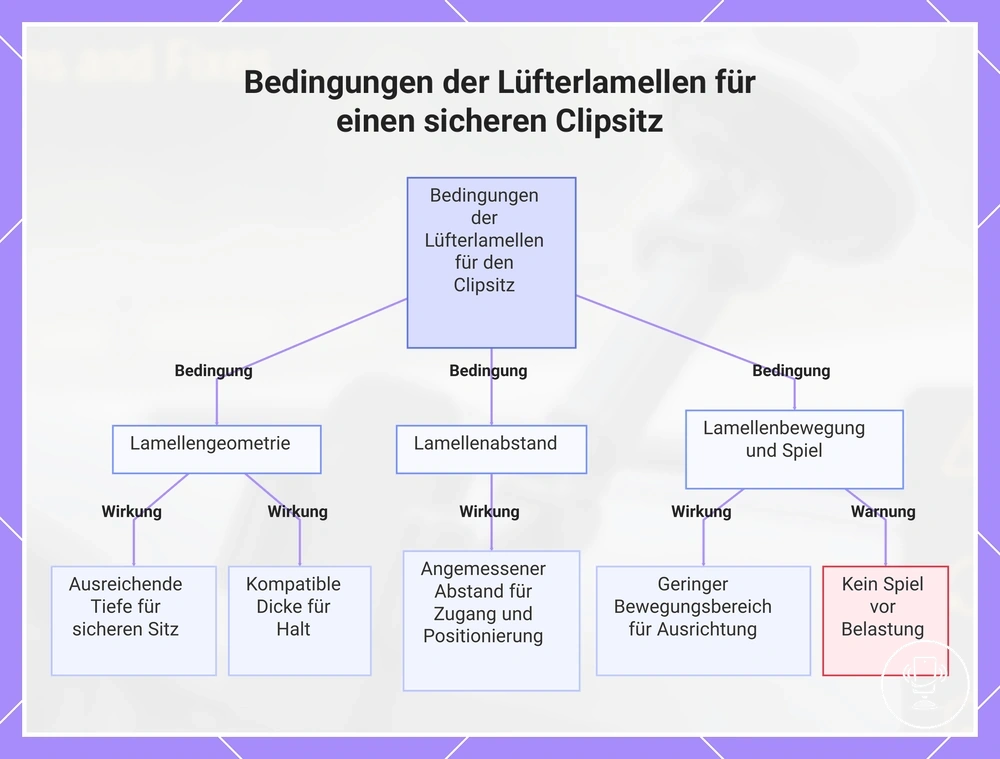

Dieses Diagramm zeigt die wichtigsten Bedingungen der Lüfterlamellen, die bestimmen, ob ein Clip sicher sitzt, einschließlich Tiefe, Dicke, Abstand, Bewegungsbereich und Spiel vor Belastung.

Was eine Lüftungshalterung während der Fahrt stabil oder instabil macht

Die Stabilität einer Lüftungshalterung hängt davon ab, wie Kraft durch den Lastpfad vom Telefon zur Halterung, dann von der Halterung zum Clip und in die Lüftungsstruktur übertragen wird. Wenn dieser Lastpfad ausgeglichen ist, bleibt die Stabilität der Lüftungshalterung konstant; ist er jedoch ungleichmäßig, kann unter Bewegungsbedingungen Wackeln oder Verrutschen auftreten.

Die Fahrbewegung beeinflusst diesen Lastpfad kontinuierlich durch Änderungen von Telefongewicht, Hüllendicke, Clip-Hebelwirkung, Lüftungslockerheit, Straßenvibrationen und Halterungswinkel. Auf glatteren Straßen können diese Faktoren innerhalb stabiler Grenzen bleiben und die Bewegungsauswirkung verringern, während auf holprigen Straßen der gleiche Aufbau verstärktes Wackeln zeigen kann, abhängig davon, wie jede Bedingung mit der Lüftungsstruktur und dem Clipsitz zusammenwirkt.

Die folgende Tabelle erklärt, wie Schlüsselfaktoren die Stabilität der Lüftungshalterung beeinflussen, und zeigt, wie jede Bedingung zum Stabilitätseffekt beiträgt. Diese Faktoren kombinieren und interagieren miteinander, anstatt in realen Fahrsituationen unabhängig zu wirken.

Faktor	Bedingung	Stabilitätsauswirkung	Was zu prüfen ist
Telefongewicht	Höhere oder ungleichmäßige Lastverteilung	Erhöht die Abwärtskraft und potenzielles Verrutschen	Gleichgewicht auf Halterung und Clip-Stützkraft
Hüllendicke	Dickere oder starre Hüllenoberfläche	Ändert den Greifdruck und die Hebelwirkung auf die Halterung	Kontaktgleichgewicht mit Halterungsarmen
Clip-Hebelwirkung	Verlängerte oder abgewinkelte Clip-Reichweite	Kann Bewegung unter Vibration verstärken	Greiffestigkeit auf der Lüftungslamelle
Lüftungslockerheit	Lose oder flexible Lüftungslamellen	Reduziert die strukturelle Unterstützung und erhöht Wackeln	Lamellenfestigkeit vor der Montage
Straßenvibration	Ungleichmäßige oder hochfrequente Bewegung	Erhöht Zittern und Mikroanpassungen	Stabilität unter Fahrbedingungen
Halterungswinkel	Nach unten oder außermittige Positionierung	Beeinflusst Gleichgewicht und Lastverteilung	Ausrichtung mit Lüftungsrichtung

Telefongewicht, Hüllendicke und Halterungslast

Telefongewicht und Hüllendicke vergrößern direkt die Halterungslast auf einen Lüftungsclip und können die Stabilität der Lüftungshalterung beeinflussen, wenn Klemmkontakt und Gleichgewicht nicht optimal sind. Diese kombinierte Last entsteht durch die Telefonmasse und das Hüllenvolumen, die durch die Halterung auf den Lüftungsclip drücken.

Der Effekt hängt von der Hüllendicke, dem Klemmkontakt und dem resultierenden Schwerpunkt des Geräts auf der Halterung ab. Eine dickere Hülle kann den Schwerpunkt nach vorne oder außen verschieben, die Hebelwirkung auf den Lüftungsclip vergrößern und die Verteilung der Halterungslast verändern. In manchen Konfigurationen kann dies die Tendenz zum Verrutschen oder Durchhängen steigern, wenn Lüftungsclip-Stützung und Montagegleichgewicht nicht auf die kombinierte Last abgestimmt sind.

• Telefongewicht: Vergrößert die direkte Halterungslast auf den Lüftungsclip.
• Hüllendicke: Verändert das Gleichgewicht und kann den Schwerpunkt verschieben.
• Klemmkontakt: Bestimmt, wie gleichmäßig der Lüftungsclip die Halterungslast verteilt.

Unebene Straßen, Halterungswinkel und lose Lüftungslamellen

Unebene Straßen, der Halterungswinkel und lose Lüftungslamellen beeinflussen die Stabilität der Lüftungshalterung, indem sie verändern, wie Kräfte durch das Montagesystem wirken, was zu Zittern oder Verrutschen führen kann, wenn Abwärtskraft und Hebelwirkung unter Bewegung zunehmen. Diese Bedingungen verwandeln eine scheinbar sichere Passform in ein bewegtes Lastszenario, bei dem Hebelwirkung und Bewegung gemeinsam auf den Lüftungsclip einwirken.

Diese Fahr- und Strukturbedingungen beeinflussen, wie Kraft während der Bewegung durch den Lüftungsclip übertragen wird. Selbst wenn sich eine Lüftungshalterung im Stand stabil anfühlt, können unebene Straßen, Bremsen und Kurvenfahrten die Lastverteilung verschieben und Zittern oder Verrutschen verursachen, abhängig vom Halterungswinkel und der Stabilität der Lüftungslamellen. Die Auswirkungen sind zustandsbasiert und werden hier als Kraftverhalten erklärt; vollständige Korrekturmaßnahmen werden in späteren Abschnitten behandelt.

Die folgenden Ursache-Wirkungs-Muster zeigen, wie jede Bedingung Bewegung und Stabilität beeinflusst:

• unebene Straßen: Straßenvibration erhöht die Abwärtskraft auf den Lüftungsclip → führt zu Zittern des montierten Telefons.
• Bremsen: vorwärts gerichtete Abwärtskraft wirkt durch die Halterung → kann zu Verrutschen oder Vorwärtsbewegung führen.
• Kurvenfahrt: Seitenkraft ändert die Lastrichtung → verursacht Wackeln oder Zittern.
• Halterungswinkel: erhöhte Hebelwirkung verstärkt Abwärtskraft → kann zu Durchhängen oder Verrutschen führen.
• lose Lüftungslamellen: Lüftungsstruktur bewegt sich unter Last → verstärkt Zittern und Instabilität.

Wie überprüft man, ob eine Lüftungsclip-Halterung in ein Auto passt

Eine Lüftungsclip-Halterung passt nur dann in ein Auto, wenn der Clipsitz an der Fahrzeuglüftungsdüse fest ist, mit stabilem Kontakt an der Lüftungslamelle und ohne übermäßige Bewegung, blockierte Bedienelemente oder eingeschränkte Luftstromrichtung. Der Passformtest bestätigt, ob die Lüftungsclip-Halterung unter realen Nutzungsbedingungen einen ordnungsgemäßen Sitz beibehalten kann, als primäre Bestehensbedingung.

Dieser Passformtest sollte vor dem Hinzufügen des Telefongewichts durchgeführt werden, da selbst ein stabiler Sitztest seine Eigenschaften ändern kann, sobald Last aufgebracht wird. Eine ordnungsgemäße Kompatibilitätsprüfung bewertet die Lüftungsanordnung, die Lamellenstabilität, den Clipsitz, den Halterungsfreiraum, die Luftstromrichtung, den Zugang zu Bedienelementen und etwaige Warnbedingungen, die den täglichen Gebrauch beeinträchtigen könnten. Diese Kriterien dienen als Sitztest, um eine nutzbare Installation von einer riskanten Ausrichtung zu unterscheiden.

Eine Lüftungsclip-Halterung wird durch die Ergebnisse Bedingungen Bestehen, Vorsicht oder Warnung bewertet, basierend darauf, wie der Clipsitz mit der Fahrzeuglüftungsdüse interagiert. Ein starker Clipsitz mit stabiler Lamellenstabilität und ausreichendem Halterungsfreiraum deutet in der Regel auf eine Bestehensbedingung hin, während eingeschränkte Luftstromrichtung oder reduzierter Zugang zu Bedienelementen auf Vorsicht hindeuten können. Wenn eine Bewegung der Lüftungslamelle festgestellt wird oder der Sitz instabil wird, geht der Aufbau in Richtung einer Warnbedingung und erfordert eine Neubewertung unter Last.

Die folgende Passform-Checkliste hilft bei der Bewertung der Kompatibilität vor der vollen Nutzung:

• Clipsitz: Bestätigen, dass die Lüftungsclip-Halterung fest an der Fahrzeuglüftungsdüse einrastet, ohne sich bei leichter Bewegung zu verschieben.
• Lamellenstabilität: Prüfen, ob die Lüftungslamelle während eines Sitztests stabil bleibt.
• Halterungsfreiraum: Sicherstellen, dass die Halterung nicht mit dem umgebenden Armaturenbrettbereich oder Bedienelementen kollidiert.
• Luftstromrichtung: Sicherstellen, dass der Luftstrom nicht übermäßig blockiert oder in störender Weise umgelenkt wird.
• Zugang zu Bedienelementen: Prüfen, dass wichtige Fahrzeugbedienelemente ohne Behinderung nutzbar bleiben.
• Bewegungstest: Auf Bewegungen oder Lockerheit der Lüftung achten, bevor das Telefongewicht hinzugefügt wird.

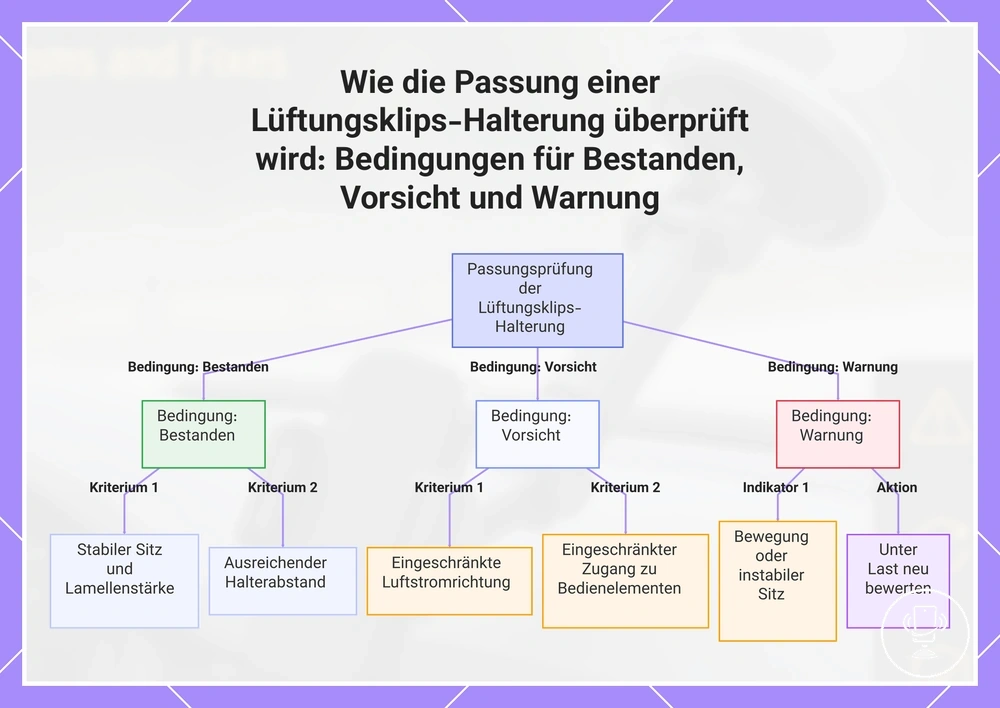

Diese Grafik zeigt die drei möglichen Ergebnisse (bestanden, vorsicht, warnung) einer Passungsprüfung einer Lüftungsklips-Halterung, die wichtigsten Kriterien für jedes sowie die Notwendigkeit einer Neubewertung unter Last.

Anzeichen für eine stabile Passform vor dem Platzieren des Telefons

Anzeichen für eine stabile Passform vor dem Platzieren des Telefons beziehen sich auf beobachtbare Bedingungen, die bestätigen, dass die Lüftungsclip-Halterung ordnungsgemäß an der Fahrzeuglüftungsdüse sitzt, bevor eine Telefonlast hinzugefügt wird. Diese Anzeichen helfen zu überprüfen, ob der Clip korrekt sitzt und die Lüftungsstruktur die grundlegende Positionierung vor der Nutzung unterstützen kann. Diese Prüfungen werden vor dem Hinzufügen der Telefonlast durchgeführt.

Diese Prüfungen verringern das Risiko, bevor Telefonlast aufgebracht wird, garantieren jedoch keine Leistung unter allen Fahrbedingungen. Die Bewertung konzentriert sich auf Anzeichen einer stabilen Passform als Prüfung vor der Lastaufbringung.

• Clipsitz: Clip mit festem Kontakt auf der Lüftungslamelle sitzend → zeigt stabilen Kontakt an → erwarteter Vorteil ist verringertes anfängliches Verschieben.
• Lüftungsbewegung: Eingeschränkte Lüftungsbewegung bei leichter Berührung → zeigt stabile Struktur an → erwarteter Vorteil ist gleichmäßigere Positionierung.
• Zentrierte Abstützung: Halterung mit zentrierter Abstützung am Lüftungsrahmen ausgerichtet → zeigt ausgewogene Lastbasis an → erwarteter Vorteil ist verringertes Kipprisiko.
• Freie Bedienelemente: Freie Bedienelemente bleiben ungehindert → zeigt ordnungsgemäßen Freiraum an → erwarteter Vorteil ist sicherere Ausrichtung für den täglichen Gebrauch.
• Kein Verdrehen: Kein Verdrehen unter leichtem Druck → zeigt festen Kontakt an → erwarteter Vorteil ist verbesserte Sitzstabilität.
• Vorbelastungstest: Leichte Prüfung vor der Telefonlast durchgeführt → zeigt Basisstabilität an → erwarteter Vorteil ist frühzeitige Erkennung schwacher Passformbedingungen.

Schlechte Passform-Anzeichen, die Verrutschen vorhersagen

Schlechte Passform-Anzeichen, die Verrutschen vorhersagen, beziehen sich auf frühe instabile Passformsignale, bei denen eine Lüftungsclip-Halterung nicht ordnungsgemäß an der Fahrzeuglüftungsdüse befestigt ist und bereits vor dem Aufbringen der Telefonlast zu wackeln oder sich zu verschieben beginnen kann. Diese schlechten Passform-Anzeichen treten häufig während der anfänglichen Sitzphase auf und sollten als Warnhinweise und nicht als endgültige Bestätigung eines Versagens betrachtet werden.

• Bewegliche Lamelle: Lüftungslamelle verschiebt sich bei leichter Berührung → wahrscheinliche Ursache ist schwacher Strukturgriff → Risiko ist verstärktes Wackeln und fortschreitendes Verrutschen unter Telefonlast.
• Flacher Clipsitz: Clip rastet nicht vollständig an der Fahrzeuglüftungsdüse ein → wahrscheinliche Ursache ist unvollständiger Eingriff → Risiko ist allmähliches Lösen bei zunehmender Vibration.
• Gekippte Halterungsposition: Halterung neigt sich oder sitzt schief → wahrscheinliche Ursache ist ungleichmäßige Lastverteilung → Risiko ist Rutschen oder Drehen während der Fahrtbewegung.
• Blockierter Stützenkontakt: Hintere Stütze berührt den Lüftungsrahmen nicht vollständig → wahrscheinliche Ursache ist Fehlausrichtung oder Abstandsproblem → Risiko ist verringerte Stabilität und Vorwärtsverschiebung.
• Schwache Reibung: Halterungsoberfläche rutscht beim leichten Drucktest → wahrscheinliche Ursache ist geringer Griffkontakt → Risiko ist frühe Bewegungsverstärkung, sobald das Telefon eingesetzt ist.

:contentReference[oaicite:0]{index=0}

Ursachen und grundlegende Abhilfe bei rutschendem Lüftungsclip

Das Verrutschen des Lüftungsclips kommt meist von schwachem Clipsitz, ungeeigneter Lüftungsform, übermäßiger Telefonlast, losen Lüftungslamellen oder Hebelwirkung des Halterungswinkels. Diese Ursachen sollten geprüft werden, indem Probleme des Lüftungsclip-Griffs von tatsächlicher Lüftungsbewegung getrennt werden, bevor grundlegende Abhilfemaßnahmen angewendet werden.

Die folgende Diagnosetabelle ordnet Muster des Verrutschens des Lüftungsclips nach Symptom, wahrscheinlicher Ursache, grundlegender Abhilfe und wann die Nutzung einzustellen ist. Dies hilft zu unterscheiden, ob das Problem vom Clipeingriff oder von der Instabilität der Lüftungsstruktur herrührt, sodass grundlegende Abhilfemaßnahmen sicher und begrenzt bleiben.

In manchen Situationen setzt sich das Verrutschen des Lüftungsclips auch nach Neupositionierung oder Lastreduzierung fort. Wiederholtes Verrutschen oder zunehmendes Wackeln zeigt an, dass die Lüftungsstützung möglicherweise keine stabile Ausrichtung mehr halten kann. In solchen Fällen ist es wichtig, die Nutzung der Halterung einzustellen, um während der Fahrt weitere Instabilität zu vermeiden.

Symptom	Wahrscheinliche Ursache	Grundlegende Abhilfe	Wann die Nutzung einzustellen ist
Wiederholtes Verrutschen des Lüftungsclips bei Unebenheiten	Schwacher Clipsitz oder flacher Eingriff	Clip für festeren Kontakt auf der Lüftungslamelle neu positionieren	Nutzung einstellen, wenn das Verrutschen nach der Anpassung anhält
Vorwärtsfallen unter Telefonlast	Halterungswinkel erzeugt Hebelwirkung	Winkel anpassen, um Vorwärtszug zu reduzieren	Nutzung einstellen, wenn die Neigung sofort zurückkehrt
Seitliches Wackeln bei Kurvenfahrten	Ungeeignete Lüftungsform oder -abstand	An eine stabilere Lüftungsposition wechseln	Nutzung einstellen, wenn Wackeln an mehreren Lüftungen auftritt
Plötzliches Verschieben oder Lösen	Lose Lüftungslamellen oder schwache Lüftungsstruktur	Telefonlast reduzieren und Lüftungsgriff erneut prüfen	Nutzung einstellen, wenn Lüftungslamellen bei leichtem Druck nachgeben
Fortschreitender Griffverlust über Zeit	Vibration lockert den Clipkontakt	Clip erneut einsetzen und Kontaktausrichtung prüfen	Nutzung einstellen, wenn der Griff nach jedem Zurücksetzen schnell nachlässt

:contentReference[oaicite:0]{index=0}

Wenn der Clip den Halt an der Lüftungslamelle verliert

Wenn der Clip den Halt an der Lüftungslamelle verliert, liegt das Problem an einem Kontaktfehler auf Clip-Ebene, bei dem der Halt zwischen Clip und Lüftungslamelle durch abgenutzte Reibpads, geringe Hakentiefe, Lamellendicken-Unterschied, verschmutzte Kontaktflächen oder schwache Federspannung nachlässt. Dieser Zustand unterscheidet sich von Problemen mit der Lüftungsbewegung, bei denen die Instabilität von der Lüftungsstruktur selbst herrührt und nicht von der Clip-Lamellen-Verbindung.

Bevor andere Faktoren geprüft werden, sollte der Fokus darauf bleiben, ob der Clip direkten Kontakt mit der Lüftungslamelle hält. Die folgenden Prüfungen isolieren den Griffverlust auf Clip-Ebene und helfen zu erkennen, ob das Problem von der Oberflächenbeschaffenheit, dem Hakeneingriff oder dem inneren Clipdruck herrührt.

• abgenutzte Reibpads: Ursache ist verringerte Pad-Oberflächenhaftung; Anzeichen ist Verrutschen bei leichtem Kontakt an der Lüftungslamelle; vorsichtiger Lösungsansatz ist Reinigen und Neupositionieren des Clips, um den Oberflächenkontakt wiederherzustellen, wo möglich.
• geringe Hakentiefe: Ursache ist eingeschränkter Eingriff an der Lüftungslamelle; Anzeichen ist teilweiser Sitz oder leichtes Lösen; vorsichtiger Lösungsansatz ist Anpassen der Platzierung, um einen tieferen Hakeneingriff zu erreichen, wenn die Lüftungslamelle dies zulässt.
• Lamellendicken-Unterschied: Ursache ist Inkompatibilität zwischen Clipöffnung und Lamellengröße; Anzeichen ist unsicherer Halt oder wiederholtes Lösen; vorsichtiger Lösungsansatz ist Testen einer besser geeigneten Lamellenposition mit kompatibler Dicke.
• verschmutzte Kontaktflächen: Ursache ist Staub oder Rückstände, die die Haftung verringern; Anzeichen ist schwacher Halt selbst bei leichtem Druck; vorsichtiger Lösungsansatz ist sanftes Reinigen der Kontaktbereiche vor erneutem Einsetzen des Clips.
• schwache Federspannung: Ursache ist verringerter innerer Clipdruck; Anzeichen ist lockerer Halt selbst nach korrekter Platzierung; vorsichtiger Lösungsansatz ist Prüfen der Ausrichtung und Vermeiden von gewaltsamer Anpassung, die den Clipmechanismus beschädigen könnte.

:contentReference[oaicite:0]{index=0}

Wenn sich die Lüftung selbst unter Telefongewicht bewegt

Wenn sich die Lüftung selbst unter Telefongewicht bewegt, handelt es sich um ein Stützproblem und nicht um einen Clip-Griff-Fehler. Die Halterung kann am Lüftungsclip befestigt bleiben, aber die Lüftungslamelle oder die Lüftungseinheit verschiebt sich oder gibt unter Last nach, was dies von Fällen unterscheidet, in denen der Clip den Halt an der Lüftungslamelle verliert.

Diese Art der Lüftungsbewegung nimmt meist zu, wenn Telefongewicht und lange Halterungsarme eine Hebelwirkung erzeugen, die im Laufe der Zeit zu einem Durchhängen führt. Wenn sich Lüftungsbewegungen wiederholen, kann die Verwendung einer stabileren Lüftungsposition oder eines alternativen Montageorts die Lastauswirkung auf die Lüftungseinheit verringern.

• Lose Lamellen: Zustand ist flexible Lüftungslamellen; Symptom ist sichtbare Lamellenbewegung unter Last; Stabilitätsgrenze ist verringerte Unterstützung und verstärktes Verschieben.
• Leichte Lüftungseinheit: Zustand ist geringe strukturelle Steifigkeit; Symptom ist Nachgeben der Lüftung unter Telefongewicht; Stabilitätsgrenze ist allmähliche Positionsdrift.
• Schwere Telefone: Zustand ist hohes Telefongewicht; Symptom ist verstärktes Durchhängen; Stabilitätsgrenze ist Überlastung der Lüftungsstützung.
• Lange Halterungsarme: Zustand ist vergrößerter Hebelabstand; Symptom ist verstärkte Bewegung an der Lüftung; Stabilitätsgrenze ist Wackeln und Durchhängen.

Lüftungsschäden, blockierter Luftstrom und Grenzen der sicheren Nutzung

Die sichere Nutzung von Lüftungsclip-Halterungen hängt sowohl von der Passform der Halterung als auch von den täglichen Betriebsbedingungen ab, wobei Lüftungsbelastung, Clipdruck, Luftstromrichtung, Hitzeeinwirkung, Kaltluft, Zugang zu Bedienelementen und Sicht alle mögliche Lüftungsschäden und blockierten Luftstrom beeinflussen. Diese Effekte bedeuten nicht, dass Lüftungen immer beschädigt werden, aber sie definieren Grenzen der sicheren Nutzung, bei denen Belastungsbedingungen das Risiko je nach Passform und Nutzungskontext erhöhen können.

Die folgende Risikocheckliste organisiert die Grenzen der sicheren Nutzung, indem sie Lüftungslamellenstärke, Luftstromrichtung, Geräteaussetzung, Zugang zu Bedienelementen und Sicht in klare zustandsbasierte Prüfungen unterteilt. Diese Struktur hilft zu bewerten, wie Clipdruck mit Luftstromrichtung und täglichen Fahrbedingungen interagiert, und unterstützt sicherere Entscheidungen, ohne garantierte Ergebnisse anzunehmen.

Wenn die Lüftungsbelastung zunimmt, der Luftstrom blockiert wird oder Hitzeeinwirkung und Kaltluft die Gerätepositionierung beeinflussen, kann der Aufbau die Grenzen der sicheren Nutzung überschreiten. Reduzierter Zugang zu Bedienelementen oder eingeschränkte Sicht zeigen ebenfalls an, dass eine Neupositionierung erforderlich sein kann, um praktische Nutzungsbedingungen aufrechtzuerhalten. Sicherheit bezieht sich hier nur auf die Nutzungsbedingungen der Lüftungsclip-Halterung und nicht auf breitere gesetzliche Positionierungsvorschriften.

• Lüftungsbelastung: hoher Clipdruck auf Lüftungslamellen → sichtbare Durchbiegung oder Belastung → sicherere Entscheidung ist Lastreduzierung oder Neupositionierung
• Luftstromrichtung: blockierter Luftstrom durch Halterungsposition → ungleichmäßiger Fahrzeugluftstrom → sicherere Entscheidung ist Anpassen der Halterungsposition
• Hitzeeinwirkung / Kaltluft: direkter Lüftungsauslass beeinträchtigt Geräteaussetzung → Temperaturungleichgewicht in der Nähe des Telefons → sicherere Entscheidung ist Umleiten des Luftstroms
• Zugang zu Bedienelementen: Halterung blockiert Fahrzeugbedienelemente → eingeschränkte Nutzbarkeit → sicherere Entscheidung ist Versetzen der Halterung
• Sicht: Halterung beeinträchtigt Fahrersicht → Ablenkungsrisiko → sicherere Entscheidung ist Verbessern der Platzierungsausrichtung

Source context file :contentReference[oaicite:0]{index=0}

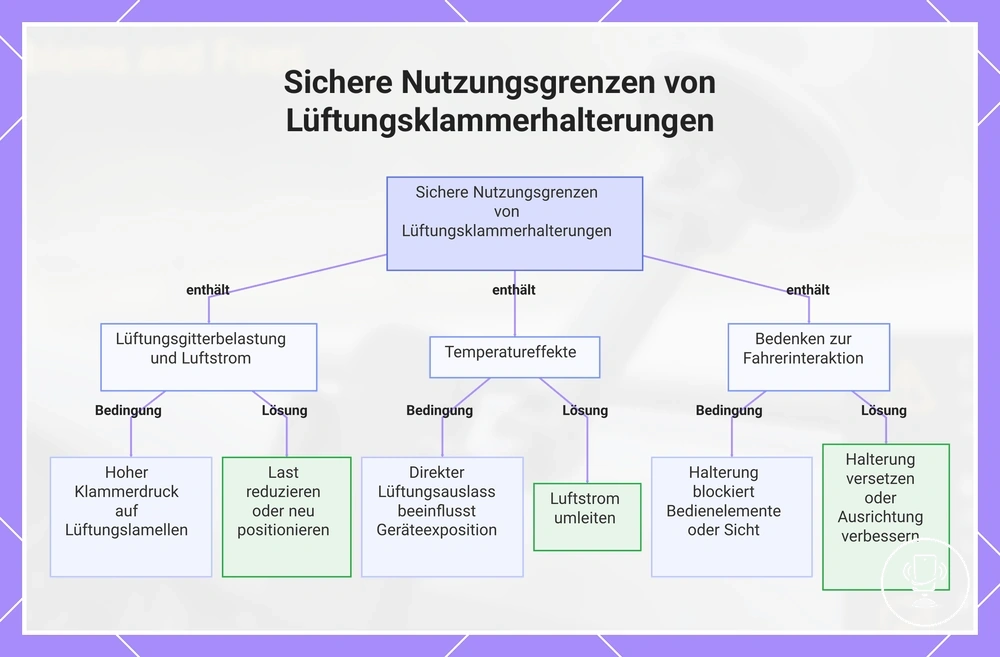

Dieses Diagramm gruppiert die fünf Risikofaktoren für die Verwendung von Lüftungsklammerhalterungen in drei zustandsbasierte Kategorien und zeigt jeden Zustand sowie die empfohlene sicherere Entscheidung.

Wann Lüftungshalterungen Lüftungslamellen belasten oder brechen können

Lüftungshalterungen können Lüftungslamellen belasten, wenn Clipdruck und Hebelwirkung des Telefons die Stützkapazität der Lüftung überschreiten. Unter diesen Bedingungen erfahren die Lüftungslamellen eine Belastung, die zu einem Risiko der Schwächung oder des Bruchs führen kann, insbesondere wenn spröder Kunststoff, dünne Lamellen oder wiederholtes Neupositionieren die strukturelle Stabilität verringern, ohne jedoch einen garantierten Ausfall zu verursachen.

Das Risiko steigt, wenn mehrere Lastfaktoren zusammenwirken, und die Warnsignale treten in der Regel vor einem tatsächlichen Bruch auf. Die folgende Liste zeigt, wie spezifische Bedingungen zur Belastung der Lüftungslamellen beitragen und welche beobachtbaren Signale auf ein steigendes Risiko hindeuten können.

• Spröder Kunststoff: Zustand ist gealtertes oder starres Lüftungsmaterial → Belastungsmechanismus ist konzentrierter Clipdruck → Warnsignal ist sichtbare Durchbiegung oder Oberflächenspannung an den Lüftungslamellen.
• Dünne Lamellen: Zustand ist geringe strukturelle Dicke → Belastungsmechanismus ist verstärkte Hebelwirkungslast des Telefons → Warnsignal ist Biegung oder allmähliches Lockern unter Gewicht.
• Alte Lüftungen: Zustand ist abgenutzte Lüftungsstruktur → Belastungsmechanismus ist verringerte Stützkraft unter Druck → Warnsignal ist Instabilität bei leichter Bewegung.
• Schwere Telefone: Zustand ist erhöhtes Gerätegewicht → Belastungsmechanismus ist stärkere Abwärtshebelwirkung → Warnsignal ist fortschreitende Neigung oder Lamellenbewegung unter Last.
• Wiederholtes Neupositionieren: Zustand ist häufige Befestigungswechsel → Belastungsmechanismus ist Kontaktverschleiß an den Lüftungslamellen → Warnsignal ist im Laufe der Zeit nachlassende Griffkonsistenz.

:contentReference[oaicite:0]{index=0}

Wie Luftstrom und Klimasteuerung die tägliche Nutzung beeinflussen

Lüftungshalterungen können den Luftstrom beeinträchtigen und das Telefon je nach Lüftungsposition und Nutzung der Klimasteuerung im täglichen Gebrauch warmer oder gekühlter Luft aussetzen. Diese Wechselwirkung kann den Luftstrom, das Verhalten der Klimasteuerung, die Lüftungsblockade, die Temperatureinwirkung auf das Telefon, den Fahrgastkomfort und den Zugang zu Bedienelementen beeinflussen, je nachdem, wie die Halterung am Lüftungssystem sitzt.

Die praktische Anpassung hängt davon ab, wie Luftstrom und Klimasteuerung während der täglichen Nutzung eingestellt sind und wie die Lüftungshalterung relativ zum direkten Luftauslass positioniert ist. Die Auswirkung variiert mit der Luftstromrichtung, der Lüftungsblockade und der Temperatureinwirkung auf das Telefon. Anpassungen dienen daher in der Regel dem Ausgleich von Fahrgastkomfort und Zugang zu Bedienelementen unter den Bedingungen der täglichen Nutzung.

• Heizen: Warme Luft der Klimasteuerung kann die Temperatureinwirkung auf das Telefon erhöhen, wenn sie auf die Halterung gerichtet ist, und den Fahrgastkomfort während der Winterbedingungen beeinträchtigen.
• Kühlen: Kühle Luft kann je nach Lüftungswinkel direkt auf das Telefon strömen, was die Temperatureinwirkung auf das Telefon und die Luftstromverteilung während der Sommerbedingungen verändert.
• Blockierter Luftstrom: Eine Lüftungsblockade durch die Halterung kann die Luftstromeffizienz verringern, den Fahrgastkomfort beeinträchtigen und die effektive Verteilung der Klimasteuerung während der täglichen Nutzung einschränken.

Wann eine Armaturenbrett-Halterung stabiler ist als eine Lüftungshalterung

Eine Armaturenbrett-Halterung ist in der Regel stabiler als eine Lüftungshalterung, wenn die Lüftungsstruktur keine gleichmäßige Unterstützung unter Last bieten kann. Dies ist besonders dann der Fall, wenn Lüftungen schwach, tief liegend, locker oder zerbrechlich sind und die Stützfläche sowie der Lastpfad nicht stark genug sind, um das Telefongewicht während der täglichen Nutzung stabil zu halten.

Dieser Vergleich hängt von der Qualität der Stützfläche, der Ausrichtung des Lastpfads, der Sicht und der Installationstoleranz ab, die sich zwischen Lüftungshalterungs- und Armaturenbrett-Halterungskonfigurationen unterscheiden. Für den Installationskontext erklärt die Armaturenbrett Installation, wie die Oberflächenpositionierung die Stabilität unter täglichen Nutzungsbedingungen beeinflussen kann.

In der praktischen Entscheidungsfindung wird eine Armaturenbrett-Halterung geeigneter, wenn die Lüftungsunterstützung schwach ist, im Vergleich zu Fällen, in denen eine Lüftungshalterung noch eine stabile Position halten kann. Die allgemeineren Unterschiede zwischen den Montageoptionen werden im Vergleich Halterungen erläutert, der hilft, den sichereren Montageweg basierend auf den Stützbedingungen und dem Lastverhalten zu bewerten.

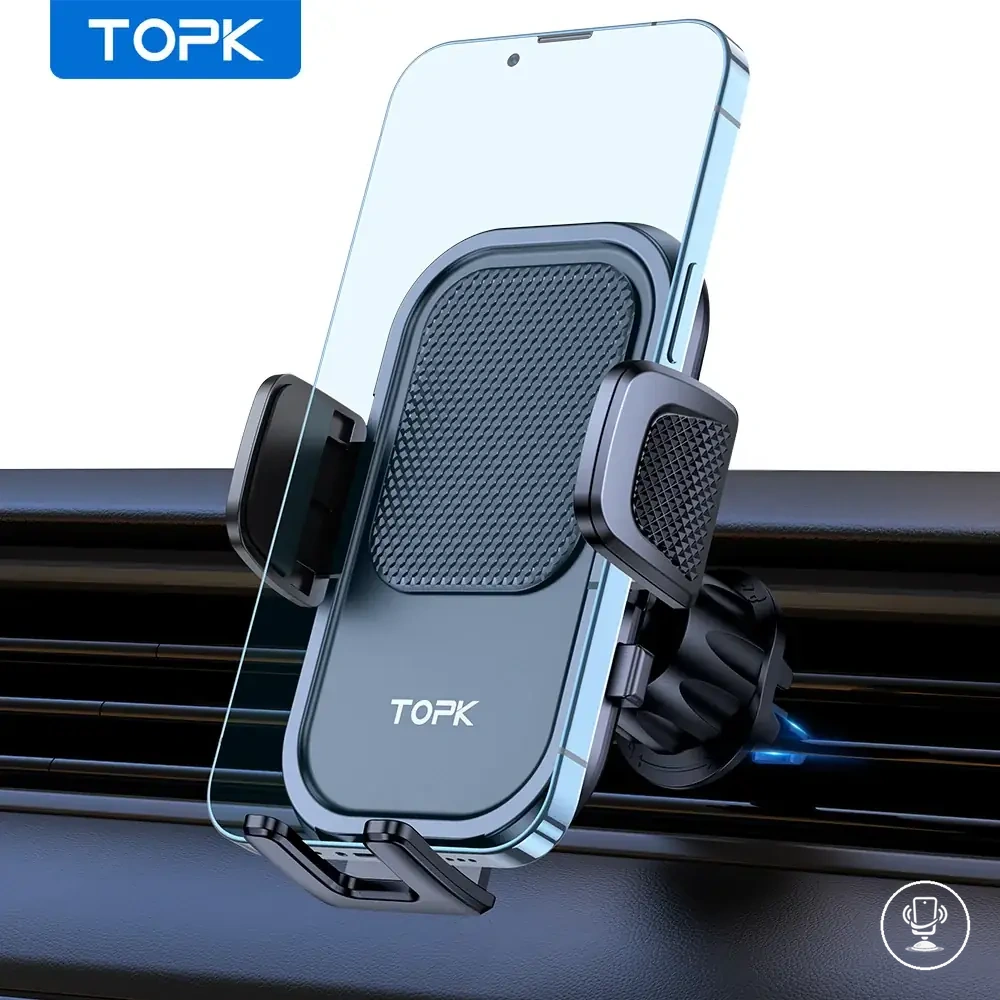

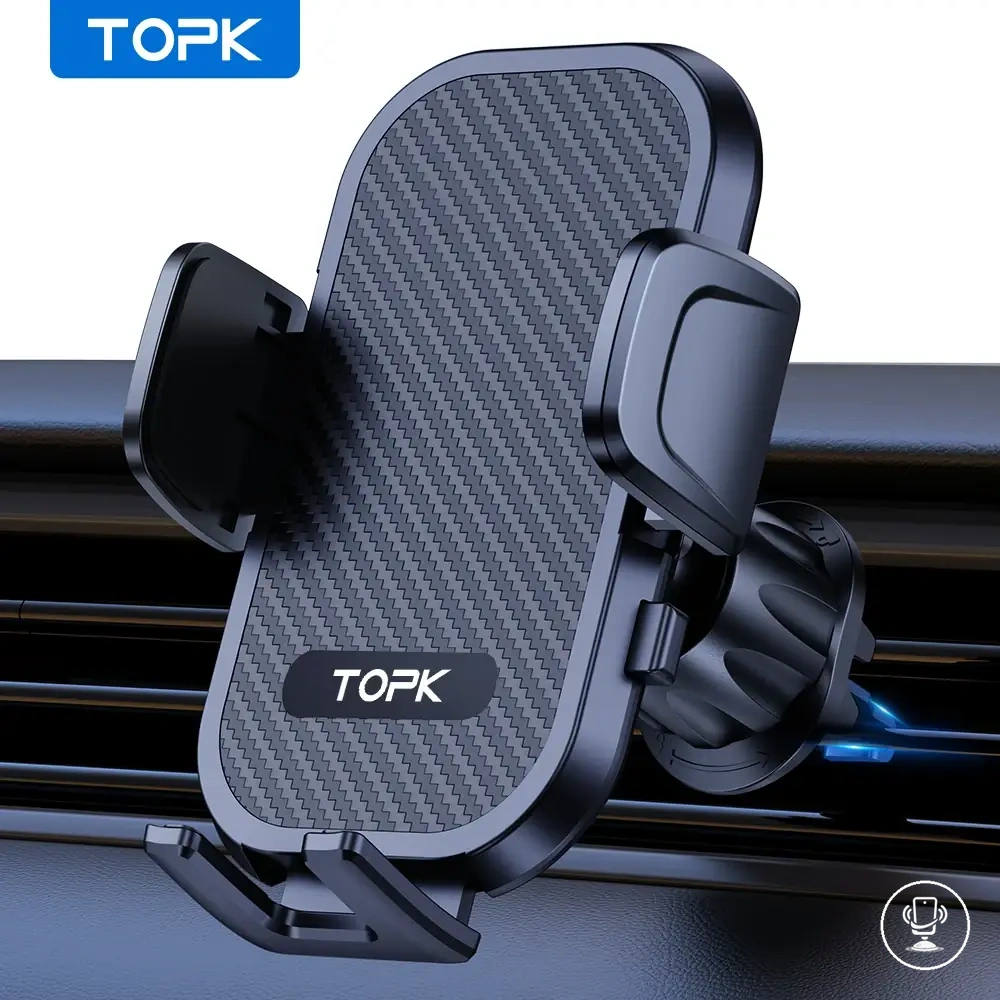

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.

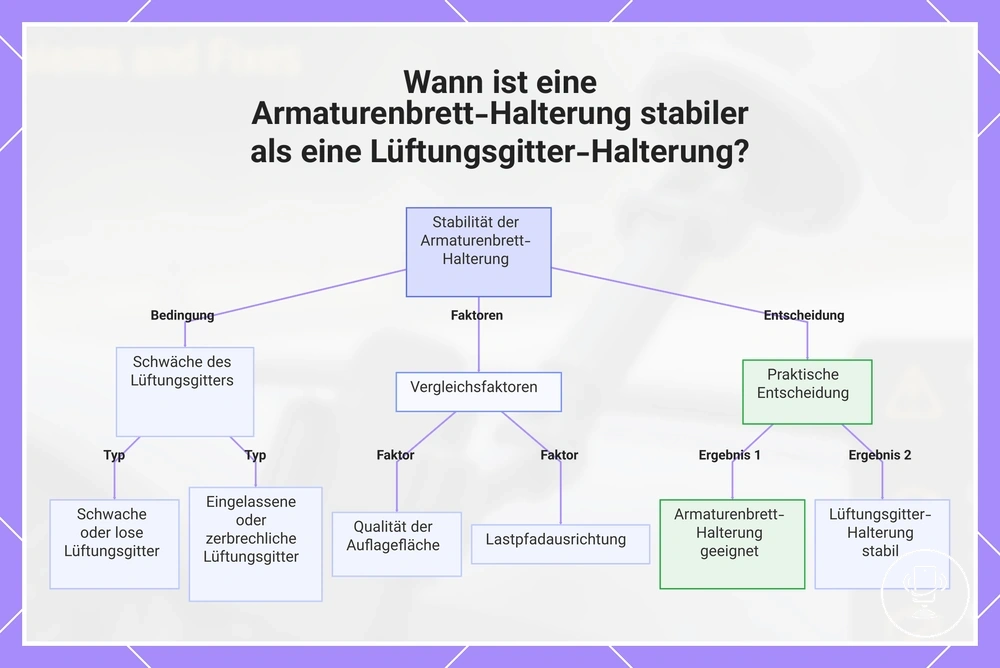

Dieses Diagramm zeigt die Bedingungen, unter denen eine Armaturenbrett-Halterung stabiler ist als eine Lüftungsgitter-Halterung, die Schlüsselfaktoren, die die Stabilität beeinflussen, und die praktische Entscheidung basierend auf der Qualität der Lüftungsgitter-Unterstützung.
