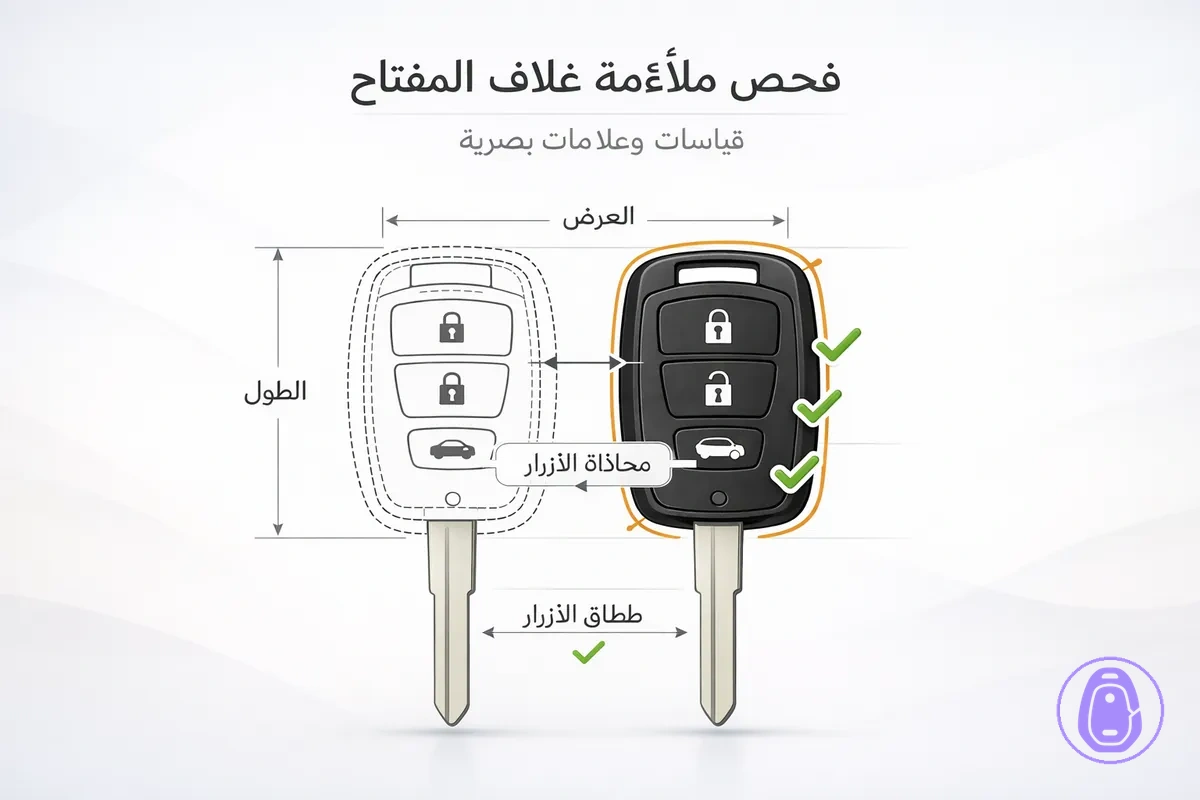

فحص ملاءمة غلاف مفتاح السيارة: قياسات وعلامات بصرية تؤكد التطابق
فحص ملاءمة غلاف مفتاح السيارة يساعد في تحديد ما إذا كان الغلاف البديل مناسباً خارجياً محتملاً لغلاف مفتاح السيارة الحالي الخاص بك. الملاحظات البسيطة للغلاف الخارجي تبني الثقة قبل الشراء أو التبديل. يركز على إشارات الملاءمة الخارجية فقط ويدعم لكنه لا يحل محل التحقق من التوافق الأعمق.
القياسات والمخطط وعلامات بصرية على الغلاف تحدد توقع نجاح أو فشل. مقارنة القواطع والخياطات ونقاط التوافق جنباً إلى جنب تتحقق من تطابق محتمل. الإشارات القوية تشير إلى توافق في الأبعاد الخارجية لكنها لا تتحقق من الملاءمة الداخلية. النتائج تعتمد على تصميم مفتاح السيارة المحدد.
- إشارات التطابق الخارجي: مخطط مشابه، قياسات متسقة، خياطات وقواطع متوافقة.
- قيود غير متعلقة بالحجم: عوامل داخلية ووظيفية.
ما يتحقق منه فحص الملاءمة وأين يتوقف عن الاعتمادية
فحص ملاءمة غلاف مفتاح السيارة المبني على القياسات يتحقق مما إذا كانت أبعاد الغلاف الخارجي والشكل يتوافقان بشكل كافٍ للتوافق الخارجي. يؤكد تطابقاً محتملاً عندما يكون الطول والعرض الكليان وصورة المخطط المظهرية والميزات المرئية للمفتاح مثل قواطع الأزرار وخطوط الخياطة متسقة من المنظر العلوي. هذا النهج يوفر إشارة أولية قوية بأن غلاف الاستبدال يمكن أن يقبل المكونات الداخلية دون تعارضات حجمية واضحة.
ومع ذلك، لا يمكن لفحوصات القياس ضمان الوظيفة الكاملة أو الملاءمة الداخلية، إذ تتجاهل التسامحات الدقيقة ومرونة المادة وتوافقات المكونات المحددة. النتائج تعتمد على نقاط مرجعية متسقة وجودة الصور، وحتى التطابقات الخارجية الوثيقة قد تفشل بسبب عوامل غير حجمية. فحص حجم ناجح يدعم المتابعة لكنه يتطلب تحققاً أعمق.
- إشارات التطابق الخارجي: شكل المخطط، الأبعاد الكلية، مواقع قواطع الأزرار، استمرارية الخياطة، موضع حلقة المفتاح.
- قيود غير متعلقة بالحجم (غير متحقق هنا): رسم خريطة وسادة الأزرار، ملاءمة النصل/المفصلة، شدة المشبك، المساحة الداخلية.

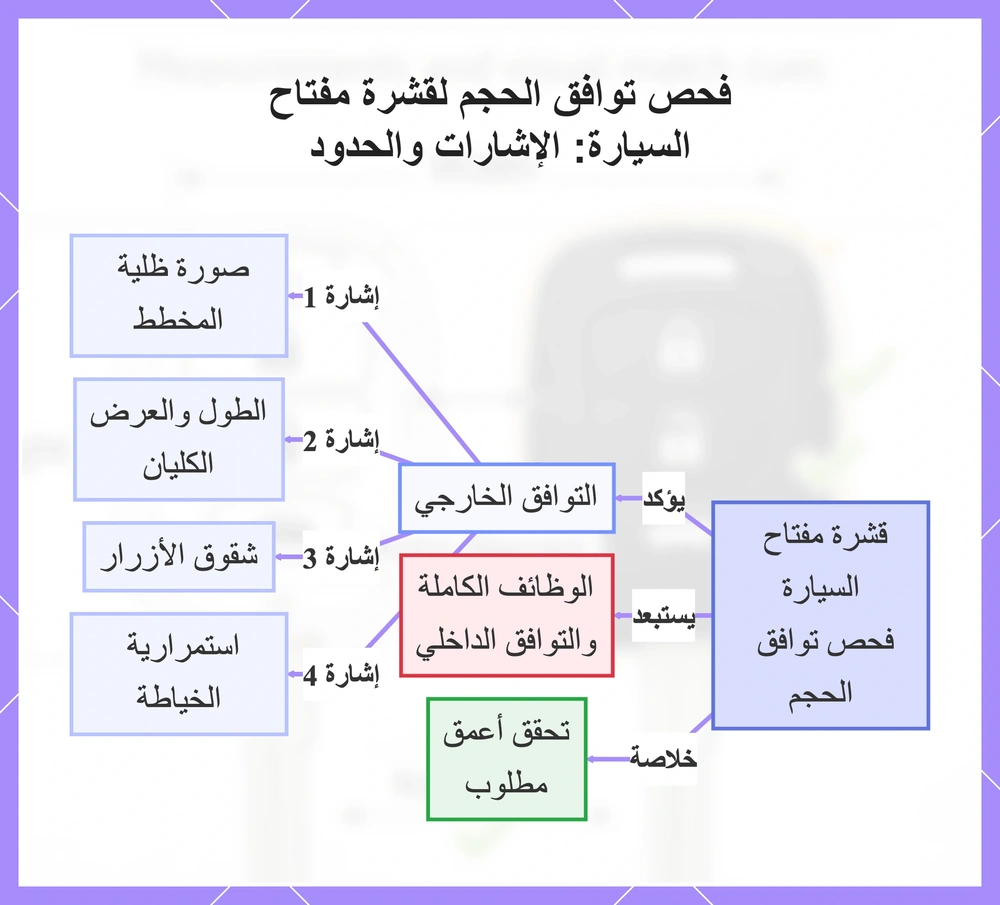

يظهر هذا الرسم التدفقي ما يؤكده فحص توافق الحجم عبر الإشارات الخارجية الرئيسية، وما يستبعده، وخلاصة الموثوقية.
أعد مقارنة متطابقة ليكون فحص حجم غلاف مفتاح السيارة موثوقاً
استخدم إعدادات تحكم متسقة مع نقاط مرجعية مشتركة لفحص حجم غلاف مفتاح السيارة. تساعد في تجنب التطابقات الخاطئة.
- رتب كلا الغلافين باستخدام الاتجاه نفسه ونقطة مرجعية على الحافة العلوية.
- ضع الحواف موازية لنقطة مرجعية مستقيمة مثل حافة مسطرة.
- استخدم منظراً علوياً مع إضاءة متساوية عبر الغلاف الأساسي.
- طابق نقاط القياس في مواقع متسقة، مثل مراكز مناطق الأزرار.
- احتفظ بنفس الموضع لنقاط مرجعية حلقة المفتاح وخط الخياطة.
- تجنب تغييرات زاوية الكاميرا التي تُدخل تشويهاً في منظور الصورة.
- غلاف أساسي متآكل أو مشقق أو مشوه يمكن أن يقلل الثقة، إذ قد يغير التشويه الشكل المقاس.
عدم تطابق الاتجاه أو زاوية كاميرا سيئة غالباً ما تخفي عدم توافق الحواف أو اختلافات نقاط القياس، مما يؤدي إلى تطابقات خاطئة. التحولات المنظورية الصغيرة في الصور يمكن أن تبالغ أو تقلص الحجم الظاهري دون إعداد قابل للتكرار. أعد تعيين نقاط المرجعية المشتركة قبل كل مقارنة وأعد التحقق منها للاعتمادية.
تحذير: الصور العلوية وحدها تفوت اختلافات سمك الغلاف.
- منظور الصورة يمكن أن يشوه نسب المخطط حتى في المناظر المتشابهة.
- سمك الغلاف يبقى مخفياً من الأعلى، مما يمكن أن يؤثر على توقعات الحجم.
أمثلة غلاف مفتاح السيارة باستخدام هذه الضوابط تظهر توافق الحجم الموثوق دون مقارنة العناصر.

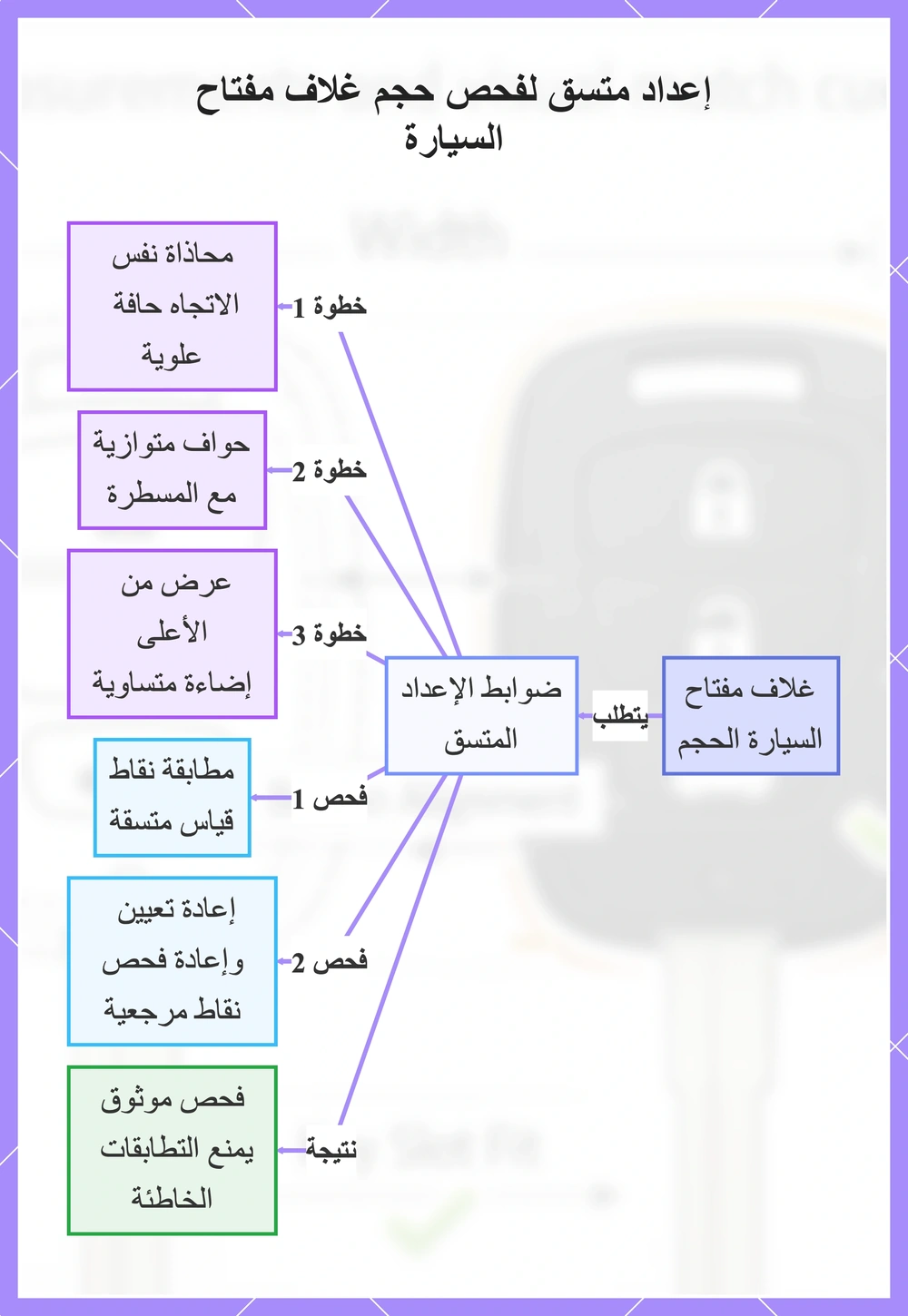

يظهر هذا الرسم البياني الضوابط الرئيسية للإعداد المتسق، والخطوات، والفحوصات، والنتيجة لمقارنات موثوقة بحجم أغلفة مفاتيح السيارات متطابقة.
مطابقة المخطط السريعة: علامات الشكل التي تقبل أو ترفض الغلاف بسرعة
- قارن المخطط الكلي والصورة المظهرية من المنظر العلوي لتطابق محيط وحجم أقدام قريبين.
- تحقق من اتساق نصف قطر الزوايا على طول الحواف في المنظر العلوي وملف الجانب.
- رتب مواقع خطوط الخياطة للكشف عن أي فجوات أو عدم توافق.
- طابق موضع حلقة المفتاح نسبة إلى محيط المخطط.
- تحقق من توافق شكل القواطع.
- ضمن أن انحناء ملف الجانب يتبع تدفق الحافة نفسه دون عدم تطابق واضح.
- افحص استمرارية خطوط الخياطة عبر الصورة المظهرية دون انقطاعات.
- زاوية الصورة والمنظور يمكن أن تخفي اختلافات العمق والانحناء، مما يخلق تطابق مخطط خاطئ.

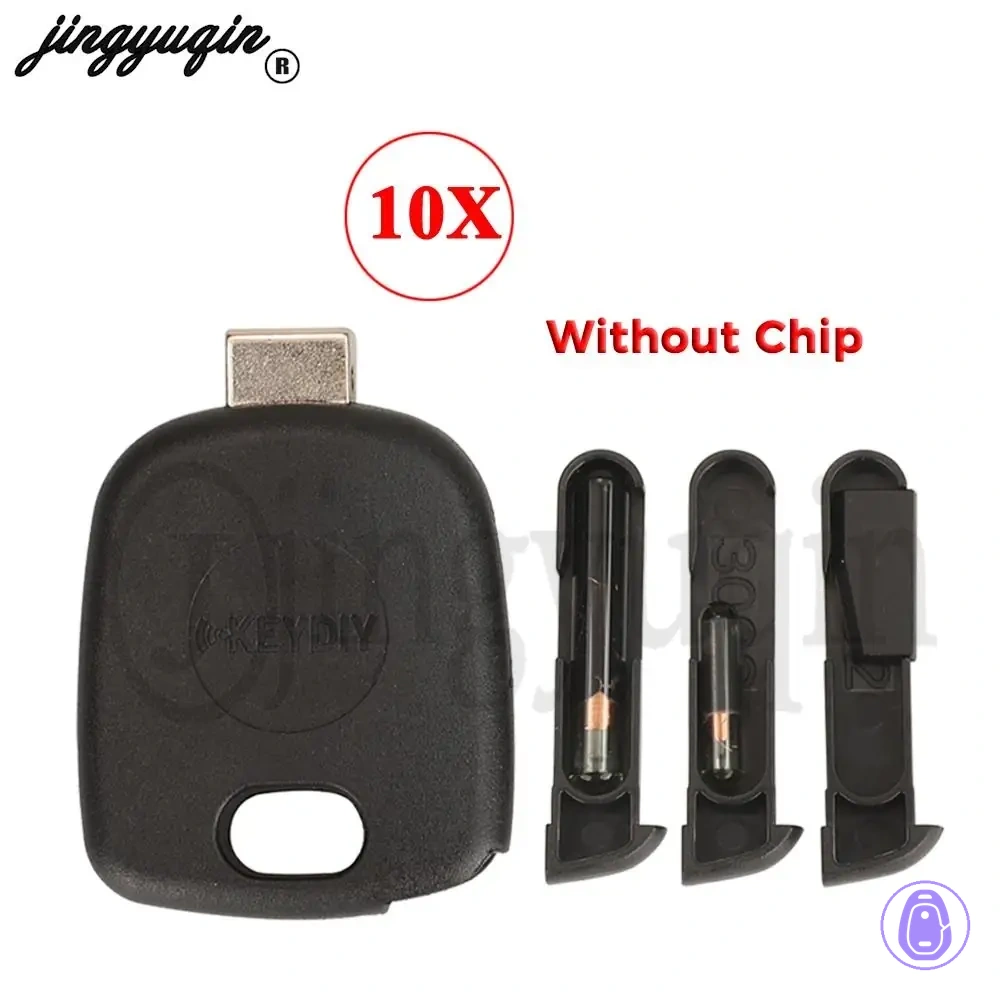

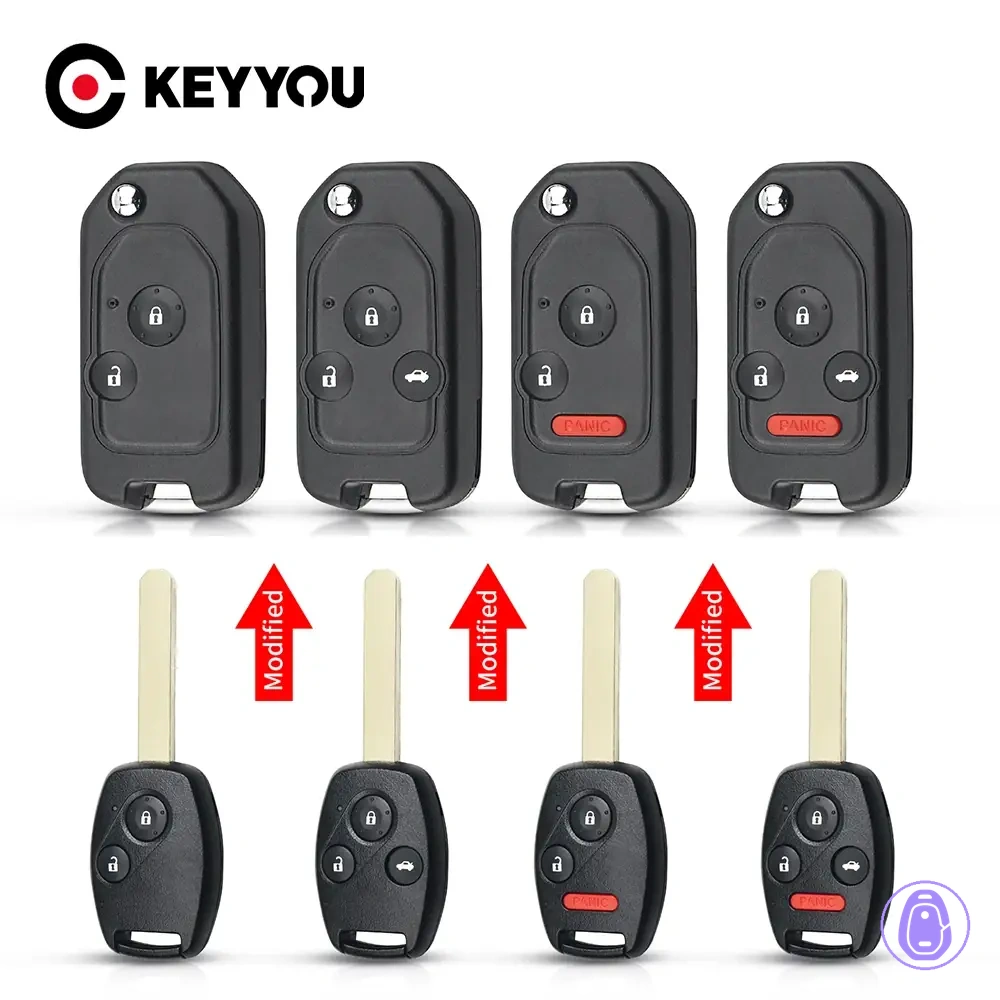

العناصر المعروضة كأمثلة لمخططات مختلفة تساعد في توضيح هذه العلامات دون ضمان الملاءمة.
ضع صور غلاف مفتاح السيارة المرشح جنباً إلى جنب مع الأصلي. ابدأ بهذه المرشحات البصرية في المنظر العلوي لاستبعاد التطابقات غير الواضحة بسرعة. رتب الصور باستخدام نقاط مرجعية متسقة مثل حلقة المفتاح أو خط الخياطة لمقارنة الشكل الموثوقة. افحص كل علامة على التوالي، ملاحظاً أي عدم تطابق في المحيط أو حجم الأقدام البارز. الصور المظهرية المتشابهة يمكن أن تضلل بسبب سمك مختلف أو هندسة خياطة، والتي قد تفوتها المناظر العلوية وحدها. إذا توافقت العلامات بشكل وثيق دون عدم تطابق واضح، انتقل إلى القياسات للتأكيد.

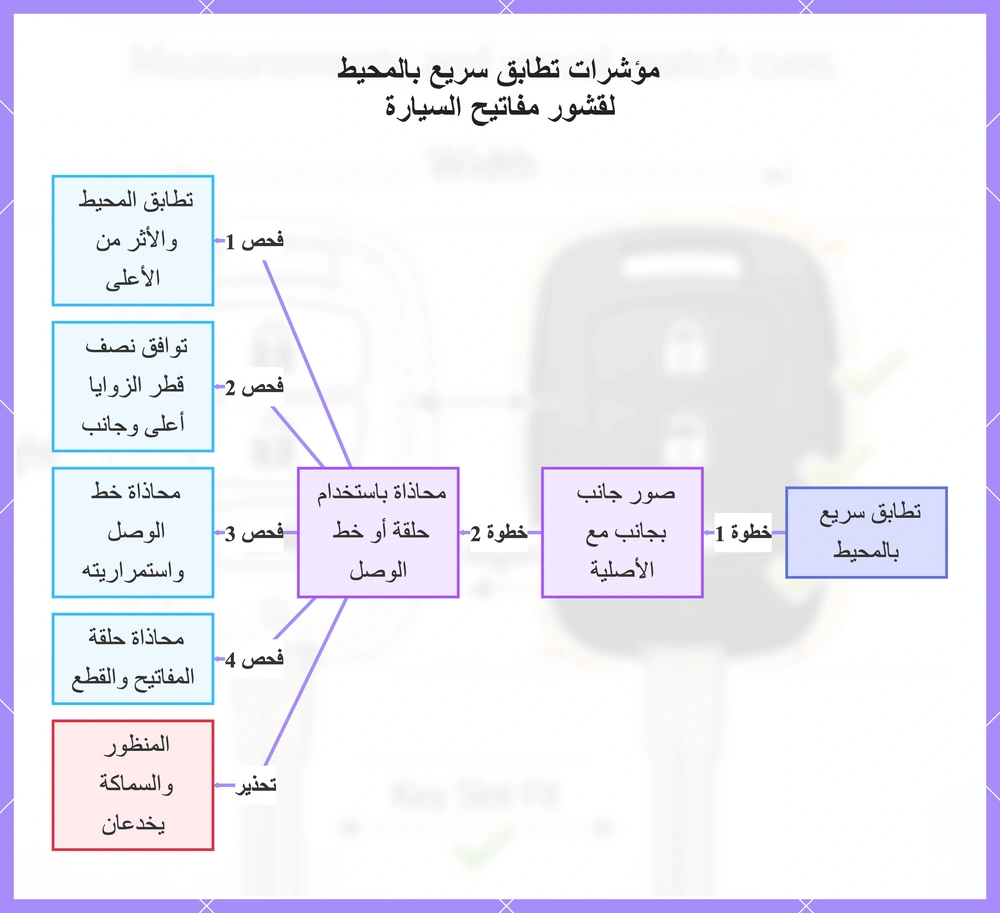

يظهر هذا الرسم البياني العملية والمؤشرات البصرية الرئيسية لاستبعاد قشور مفاتيح السيارة غير المتطابقة بسرعة عبر مقارنة المحيط، مع المخاطر المراد الحذر منها.
فحوصات القالب والتتبع لمطابقة المخطط عندما تكون الصور مضللة
الصور يمكن أن تضلل بسبب تشويه الزاوية أو مقياس غير واضح. اصنع قالب ورقي بسيط بتتبع غلاف مفتاح السيارة الحالي، ثم ضعه فوق صور المرشحين باستخدام نقاط مرجعية متسقة.
- تتبع المخطط لغلاف مفتاح السيارة الحالي على ورقة رقيقة، مسجلاً المنحنيات والقواطع باستخدام نقاط مرجعية ثابتة للتوافق.
- تحقق مما إذا كان التتبع يتوافق مع الغلاف بضرعه فوق الغلاف الأصلي وملاحظة أي انزياحات.
- اطبع صورة غلاف المرشح بحجم طباعة محكوم يطابق مقياس القالب المتبع.
- ضع القالب فوق صورة المرشح المطبوعة، مع توافق نقاط المرجعية مثل الحواف أو حلقات المفتاح أولاً.
- افحص عدم التطابق الجزئي على طول المنحنيات والقواطع والتوافق الكلي، ملاحظاً المناطق التي لا يجلس فيها القالب بشكل مسطح.
- قم بفحص عقلانية المقياس بقياس نقطة مرجعية مستقيمة على كل من القالب والطباعة للتحقق من التشويه.

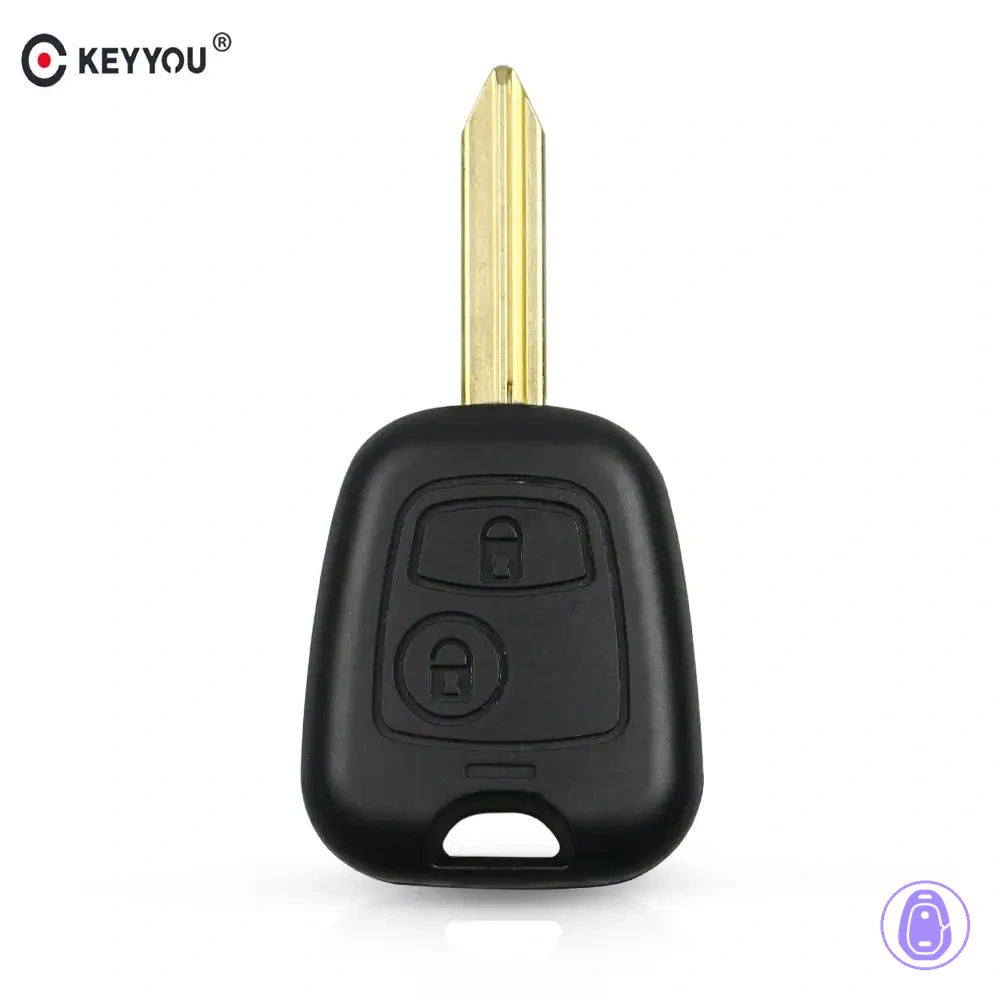

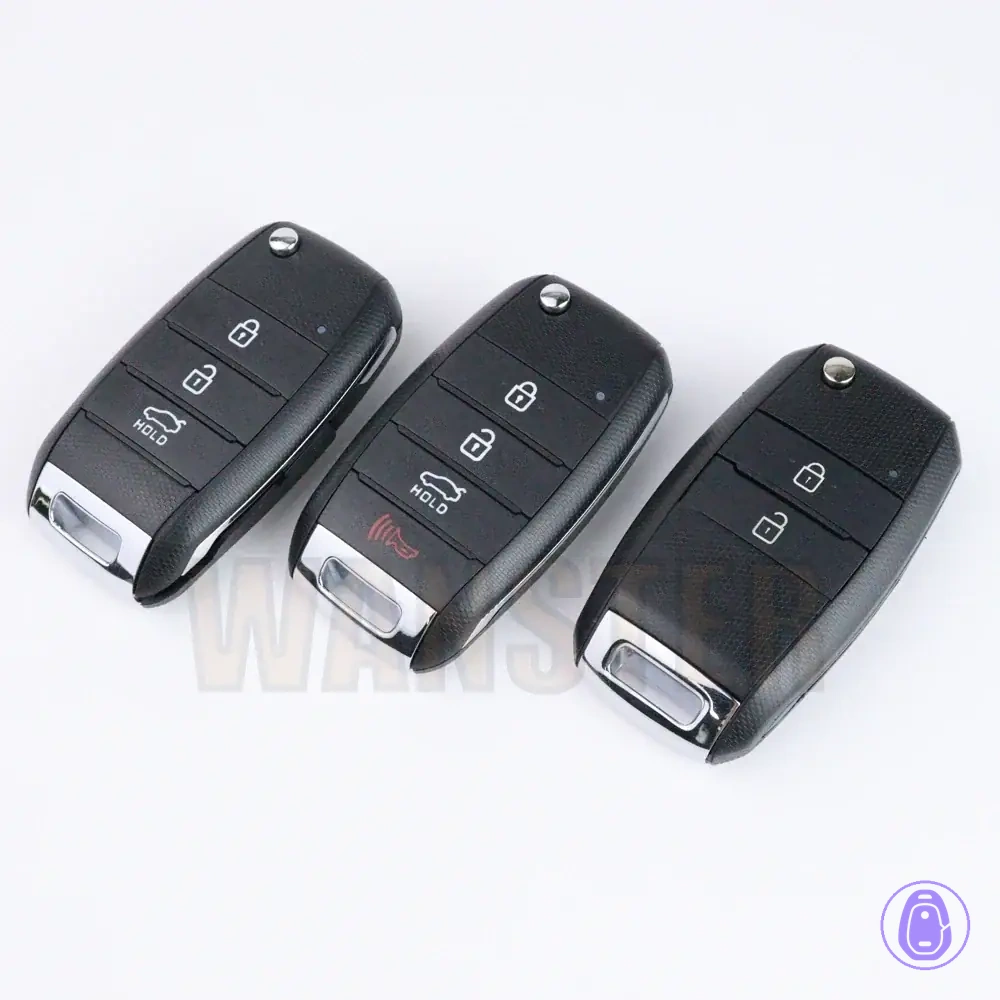

أشكال مخطط غلاف مفتاح السيارة تخدم كأمثلة لاختبار فحوصات التتبع والتراكب هذه.
الفجوات أو التداخلات حول المنحنيات أو القواطع تشير إلى عدم تطابق محتمل لملاءمة الغلاف. أخطاء حجم الطباعة أو تشويه الصورة غالباً ما تسبب هذه المشكلات، لذا أعد التحقق من المقياس ونقاط المرجع قبل القرار. عامل التطابقات المتجمعة حول المناطق الرئيسية كفشل محتمل.
- عدم تطابق تجميلي طفيف: اهتزازات محيط طفيفة لا تعطل التراكب الكلي.
- مناطق عدم تطابق وظيفي: انزياحات في القواطع أو المنحنيات تمنع التوافق النظيف.

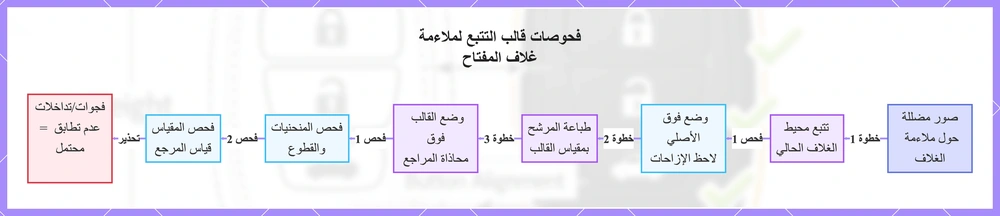

يظهر هذا الرسم البياني التدفقي العملية خطوة بخطوة لإنشاء قالب تتبع وتأكيد محيطات أغلفة مفاتيح السيارة مقابل صور قد تكون مضللة.
القياسات الأساسية التي تحدد ما إذا كان الغلاف بنفس الحجم

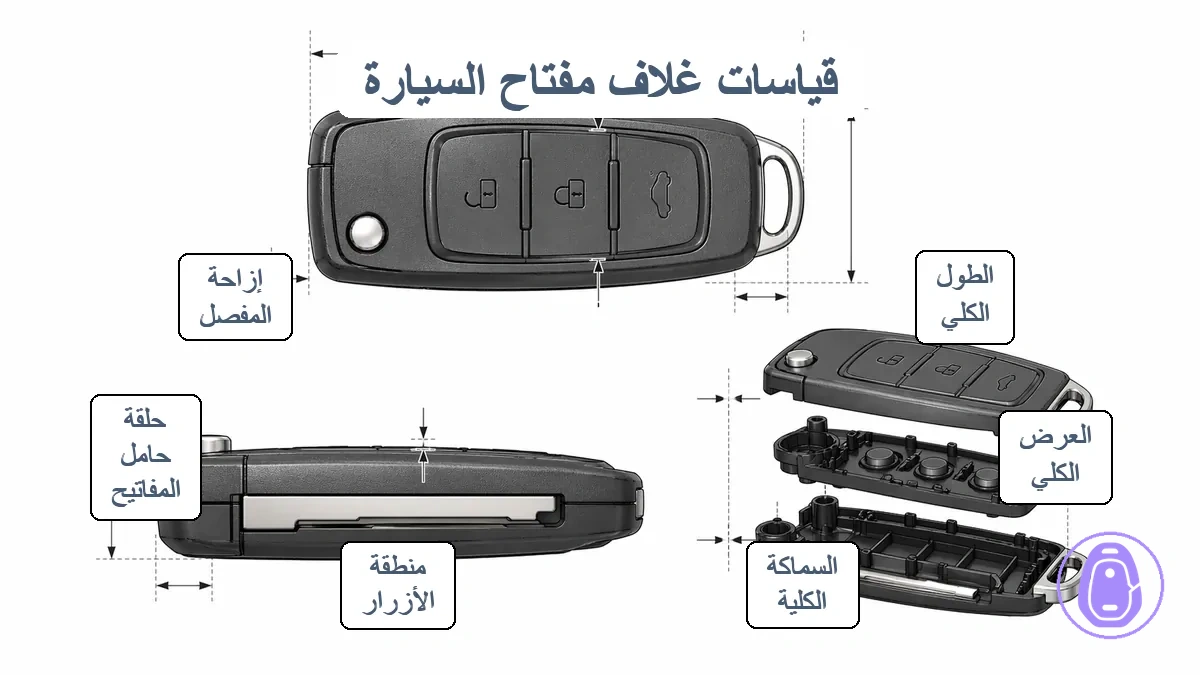

تشمل النقاط الرئيسية للقياس ملف حجم غلاف مفتاح السيارة الطول والعرض والسماكة الكلية والتفاصيل المحلية حول المناطق الوظيفية.
| نقطة القياس | الموقع | الغرض |
|---|---|---|
| الطول الكلي | أطول بعد من نهاية إلى نهاية، باستخدام حواف مرجعية | يتحقق من توافق امتداد الغلاف الأساسي |
| العرض الكلي | أعرض نقطة عبر الغلاف | يتحقق من الاتساق من جانب إلى جانب |
| السماكة الكلية | أرفع ملف من أعلى إلى أسفل | يقيم العمق للإغلاق |
| السماكة المحلية في منطقة الأزرار | حول قواطع الأزرار ومنطقة الوسادة | يقيم المساحة وعمق القواطع |
| الانحراف عند حلقة المفتاح | موضع وانتفاخ منطقة الحلقة | يؤكد خط الخياطة ونقاط التثبيت |
| الانحراف قرب حدود منطقة المفصلة | الحافة قرب محور المفصلة | يتحقق من توافق موقع المحور |
يظهر ملف حجم غلاف مفتاح السيارة عندما يتوافق الطول والعرض والسماكة والانحرافات عبر نقاط القياس بحواف مرجعية متسقة. السماكة المحلية في منطقة الأزرار توفر إشارات المساحة، بينما انحرافات حلقة المفتاح ومنطقة المفصلة تكشف عن موضع خط الخياطة. اعرضها معاً بدلاً من العزل، إذ لا يمكن لبعد واحد وحده تأكيد الملاءمة بسبب تباين التسامحات في تصاميم الغلاف.
الاتساق في التوافق يدعم تطابقاً محتملاً. عندما تشكل القياسات ملف تطابق لكن المخطط يبدو غير متسق، أعد التحقق من التوافق وطريقة القالب.
فحص عقلانية القياس: الدقة الخاطئة تنشأ من نقاط مرجعية غير متسقة مثل حواف أو زوايا متغيرة. كرر من الأساس نفسه لمقارنة موثوقة.
علامات حجم منطقة الأزرار: التباعد وتوافق القواطع كإشارات ملاءمة
فحص ملاءمة غلاف مفتاح السيارة في منطقة الأزرار يعتمد على تباعد الأزرار وقواطع الأزرار وتوافقها مع الفتحات كإشارات خارجية رئيسية. عدم التوافق عادةً يظهر كضغطات منحازة حيث تشعر الأزرار بعدم التمركز، احتكاك حواف على طول القواطع، أو فجوات غير متساوية حول منطقة الأزرار.
عمق النافذة يخدم كإشارة أخرى، حيث يمكن للمساحة الضحلة أن تؤدي إلى الالتصاق أثناء الاستخدام. تطابق الأزرار ووسادة الأزرار يوفر سياقاً ذا صلة، لكن عامل علامات عدم التوافق المتكررة كإشارة فشل.
- تباعد الأزرار بين المراكز يظهر تطابقاً قريباً مع الغلاف الأصلي.
- قواطع الأزرار تتوافق مع تطابق مخطط الغلاف.
- حواف الأزرار تتوافق بدقة مع الفتحات المحيطة.
- التباعد يبقى متساوياً حول جميع قواطع الأزرار دون ازدحام.
- عمق النافذة يضع الأزرار مسطحة دون لعب زائد.
- المساحة تتجنب الاحتكاك بين حواف الأزرار وجدران القواطع.
- الفجوات غير المتساوية تشير إلى ملاءمة سيئة في منطقة الأزرار.
- تطابق القواطع لا يؤكد رسم خريطة وسادة الأزرار الصحيح؛ هذه إشارة حدودية لفحوصات إضافية.
- يبدو متوافقاً: القواطع تتطابق بصرياً من المنظر العلوي.
- الضغطات متوافقة: الأزرار تلامس بشكل متساوٍ دون انحياز أو احتكاك.
- التطابق البصري وحده يمكن أن يضلل إذا تباين العمق أو التباعد.

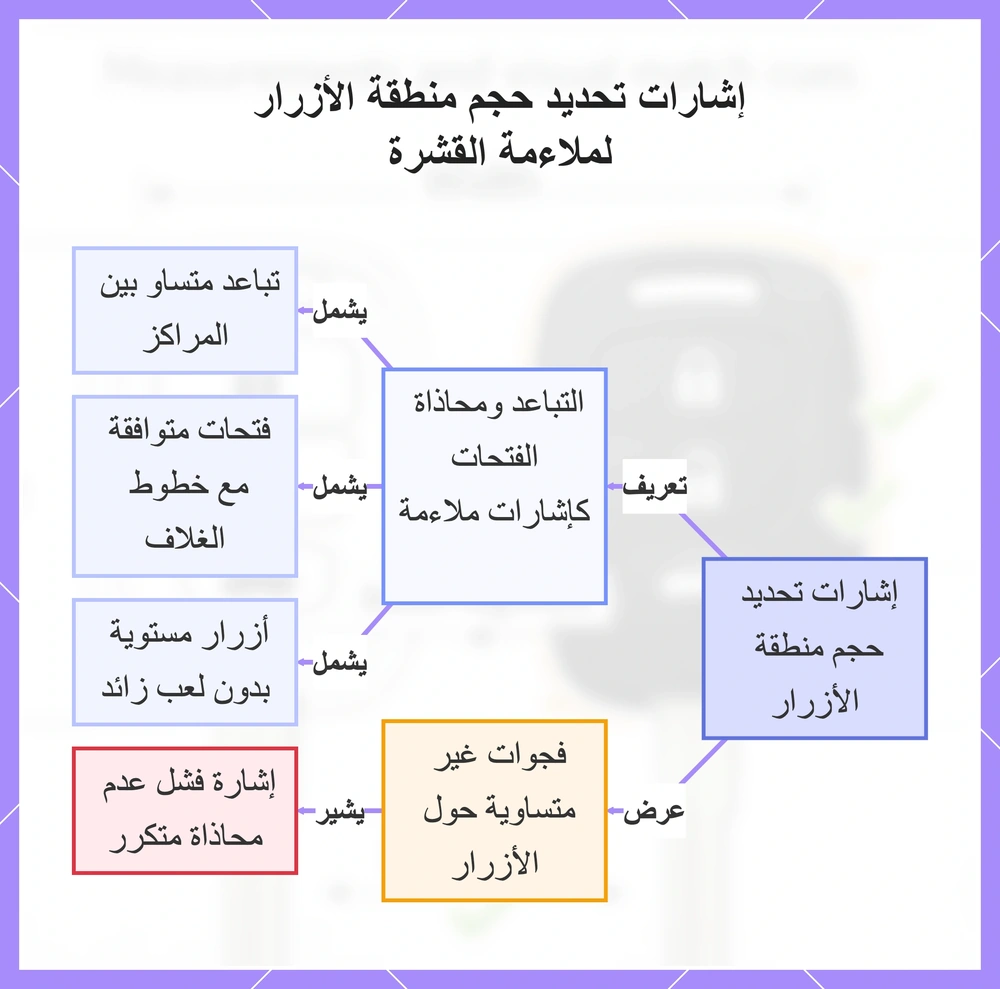

يُظهر هذا الرسم البياني الرئيسي إشارات التباعد والمحاذاة والعمق لفحص ملاءمة القشرة في منطقة الأزرار، بما في ذلك المؤشرات الجيدة وأعراض عدم المحاذاة وإشارات الفشل.
إشارات التسامح والفشل: عندما يخلق تطابق قريب فجوات أو إجهاداً
إشارات الفشل تظهر عندما يتطابق غلاف مفتاح السيارة في الحجم والمخطط تقريباً لكنه لا يزال يخاطر بفجوات الإغلاق أو الإجهاد. تشمل الضغط غير المتساوي للخياطة، إغلاق مشبك قسري، فجوات مستمرة، وتركيزات إجهاد قرب الزوايا وحواف القواطع. اكتشفها أثناء فحوصات الملاءمة لتجنب المشكلات طويلة الأمد.
- فجوات غير متساوية على طول خط الخياطة مع ضغط جانب أكثر.
- حواف الخياطة التي لا تلتقي مسطحة تحت الضغط.
- إغلاق قسري حيث تنقر المشابك مع مقاومة عالية أو صوت غير عادي.
- مشابك تتطلب ضغطاً إضافياً للانخراط الكامل.
- فجوات مستمرة تبقى بعد الضغط على النصفين بقوة.
- نقاط إجهاد مرئية كتبييض أو تشوه قرب الزوايا.
- حواف القواطع التي تلتصق أو تظهر عدم توافق تحت ضغط خفيف.
- فجوات تجميلية تتسع إلى مقاومة إغلاق عند الجلوس الكامل.
- عدم توافق كلي حيث ينزلق النصفان أثناء التعامل.
- توقف إذا كان الإغلاق يجب إجباره.
أسطورة: الفجوات الصغيرة أو المقاومة الطفيفة تعني أن الغلاف سيستقر مع الوقت. حقيقة: هذه الإشارات يمكن أن تشير إلى مشكلات طويلة الأمد مثل اتساع الفجوات أو فصل الخياطة أو خطر الشقوق من الإجهاد المتكرر. الضغط غير المتساوي للخياطة يمكن أن يؤدي إلى تليين تدريجي، بينما إغلاق المشبك القسري يمكن أن يخلق نقاط الضغط التي تضعف عبر الدورات. تركيزات الإجهاد قرب الزوايا وحواف القواطع يمكن أن تضخم خطر الشقوق، خاصة مع التآكل أو البلاستيك الهش. خطر الضرر يعتمد على المادة والإجهاد، لذا عاملها كإشارات توقف.
تحذير: إجبار الإغلاق يزيد خطر الشقوق أو الفجوات المستمرة التي تسوء مع الاستخدام، رغم أن النتيجة الدقيقة تختلف حسب مادة الغلاف وضغط التجميع.

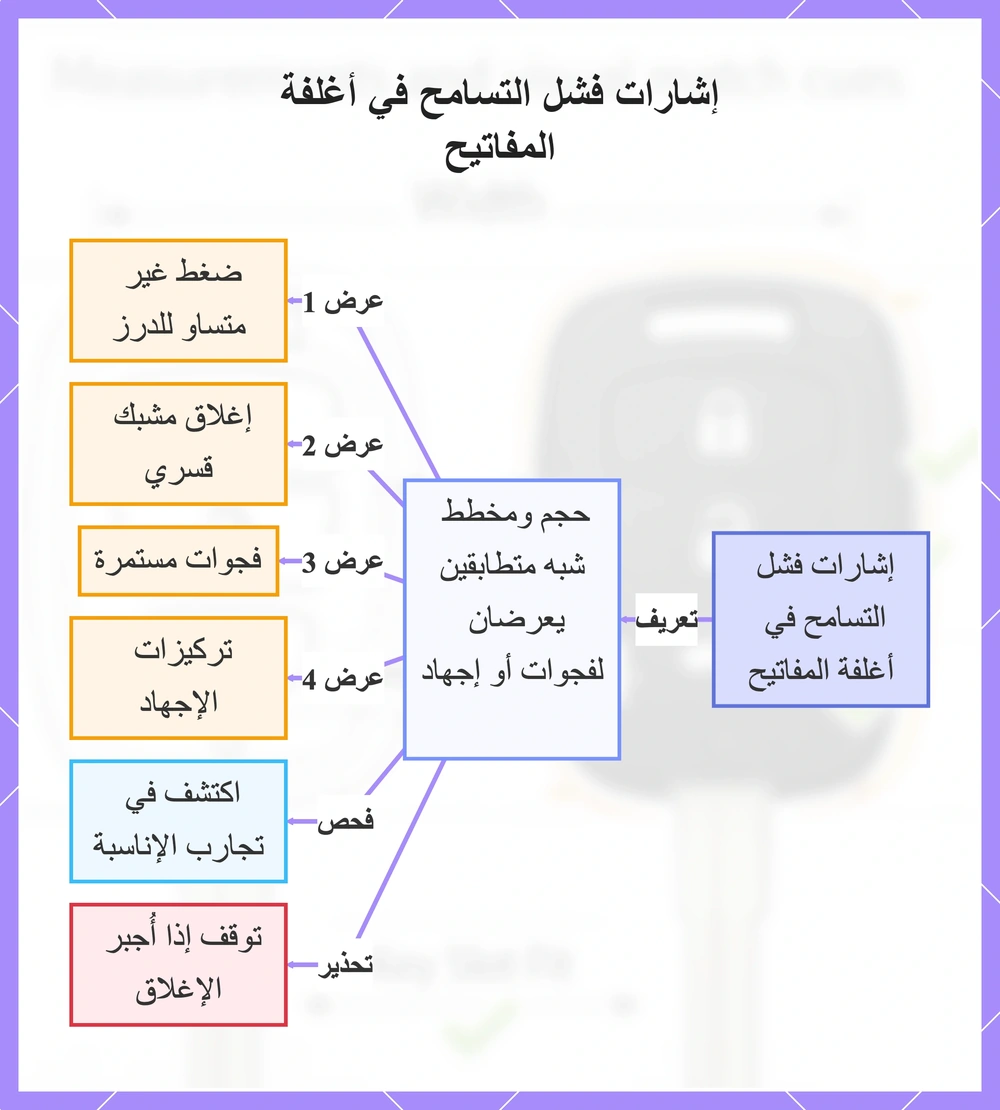

يوضح هذا الرسم التدفقي إشارات فشل أغلفة المفاتيح شبه المتطابقة التي تعرض لفجوات أو إجهاد، الأعراض الرئيسية لاكتشافها أثناء تجارب الإناسبة وظروف التوقف.
قائمة فحص النجاح-الفشل النهائية التي يمكن تشغيلها في أقل من دقيقتين
استخدم هذه القائمة المرقمة لتشغيل فحوصات القياس الرئيسية بنهج نجاح/فشل سريع.
ضع غلاف مفتاح السيارة الحالي بجانب صور أو عناصر المرشحين باستخدام مناظر علوية متسقة وحواف مرجعية. حدد نجاح فقط إذا توافقت جميع المعايير بشكل وثيق؛ أي فشل يعني معاملته كعدم تطابق محتمل.
- صورة المخطط: قارن المحيطات ونصفي قطر الزوايا. نجاح إذا تراكبت الأشكال دون فجوات أو تداخلات كبيرة.
- استمرارية خط الخياطة: رتب حواف الخياطة. نجاح إذا تطابقت الخطوط دون خطوات أو انحرافات.
- موضع حلقة المفتاح: تحقق من الانحراف من الحواف. نجاح إذا توافقت الموقع والحجم.
- تباعد قواطع الأزرار: قيس المسافات من مركز إلى مركز. نجاح إذا تطابق التباعد ضمن التسامح المرئي.
- الطول والعرض الكليان: قيس من حافة إلى حافة. نجاح إذا اتفقت الأبعاد على كلا المحورين.
- علامات عمق منطقة الأزرار: قيّم مساحة النافذة بالعين. نجاح إذا أظهرت القواطع حوافاً متساوية دون علامات احتكاك.
- محاكاة اختبار إغلاق سريع: اضغط الحواف معاً بصرياً. نجاح إذا لم تظهر نقاط إجهاد واضحة أو فجوات مستمرة.
نجاح كامل يشير إلى تطابق قوي في الحجم الخارجي لغلاف مفتاح السيارة. فشل واحد أو أكثر يشير إلى مخاطر ملاءمة محتملة؛ أعد التحقق من إعدادك أو تحقق أكثر قبل المتابعة.
إذا كنت لا تزال غير متأكد بعد القياسات، ما الذي يجب التحقق منه بعد ذلك قبل الشراء أو التبديل
فحوصات قياس غلاف مفتاح السيارة يمكن أن تنتج إشارات مختلطة تجعلك غير متأكد عندما تتوافق القياسات لكن المخططات تختلف قليلاً أو الصور تضلل في الانحناء.
هذه المشكلات غالباً ما تجعل التوافق غير واضح إذ لا تؤكد الأبعاد الخارجية وحدها الملاءمة الداخلية. تحقق بعد ذلك من الفحوصات الأعمق قبل الشراء أو التبديل.
الفحوصات الشائعة في الطبقة التالية تركز على هذه الفئات حيث يفشل تطابق الحجم:
- رسم خريطة وسادة الأزرار وتخطيط الأزرار عدم التطابق، والتي يمكن أن تؤدي إلى ضغطات لا تسجل بشكل صحيح.
- نوع النصل وقيود المفصلة، والتي غالباً ما تسبب مشكلات ملاءمة مثل جلوس سيء أو التصاق.
- توافق حامل داخلي كلي، حيث تخلق انحرافات خفيفة مشكلات مساحة.
نهج قائم على المعايير يؤكد التوافق في هذه المناطق لتقليل مخاطر عدم التطابق. تابع الشراء أو التبديل فقط بعد توافق الفحوصات، إذ يمكن للمشكلات غير المحلولة أن تؤثر على الاستخدام اليومي.
