فحوصات توافق نصل غطاء مفتاح السيارة والمفصلة لضمان ملاءمة صحيحة للغطاء القابل للطي

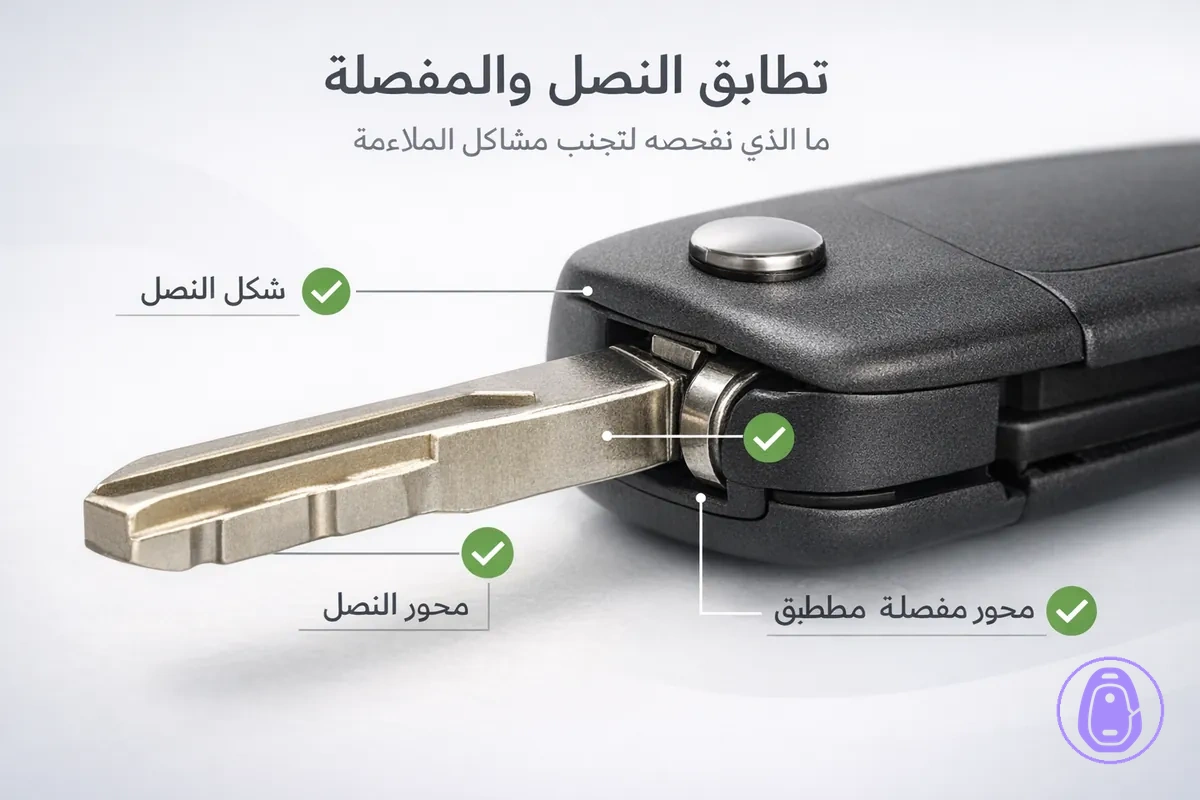

يتناسب غطاء مفتاح السيارة القابل للطي بشكل صحيح عندما يتوافق ملف النصل، وهندسة الجلوس، وتركيب النصل والفتحة، ومفصلة الطي والمحور. تفشل الأغلفة شبه المتوافقة بسبب عدم تطابق هندسي دقيق في هذه الواجهات، مما يؤدي إلى جلوس سيء أو انغلاق. تراكم التفاوتات بين نوع النصل، ونوع المفصلة، والغطاء يحول الاختلافات الصغيرة إلى عدم ملاءمة سيء.
الـأربع بوابات توافق تتجاوز تطابق العلامة التجارية أو النموذج:
- عدم تطابق ملف النصل يمنع ملاءمة النصل السليمة.
- عدم تطابق هندسة الجلوس يخلق فجوات أو جلوس غير كامل.
- عدم تطابق تركيب النصل يضر بالاحتفاظ والاستقرار.
- عدم تطابق المفصلة/المحور يعطل الانغلاق وحركة الطي السلسة.
هذا يغطي ملاءمة الغطاء المادية فقط، لا اقتران الإلكترونيات، أو البرمجة، أو وظائف التحكم عن بعد.
نوع النصل مقابل نوع المفصلة في غطاء مفتاح السيارة: ما يتحكم فيه كل منهما
نوع النصل هو تكوين الفتحة في غطاء مفتاح السيارة التي تطابق ملف النصل للمفتاح المعدني. يتحكم في جلوس النصل داخل هيكل الغطاء، مما يضمن الإدخال الكامل والمحاذاة دون فجوات أو اهتزاز. نوع نصل خاطئ يعني أن النصل لن يجلس أو يتوافق، مما يعرض التجميع للخطر.
نوع المفصلة هو التجميع الذي يتعامل مع آلية الطي، عملية الإغلاق، وأجهزة المحور في أغلفة مفاتيح السيارة ذات الشفرة المنبثقة أو القابلة للطي. يدير نشر النصل، وحركة الطي، والاحتفاظ في المواضع المفتوحة أو المغلقة عبر الدبابيس أو البراغي. حتى مع نوع نصل صحيح للجلوس، يمكن لنوع مفصلة غير متطابق أن يؤدي إلى طي صلب، أو محور فضفاض، أو فشل في الإغلاق. تطابق نوع النصل ليس هو نفسه تطابق نوع المفصلة—خطأ شائع حيث يختلف التحكم في الملاءمة عن التحكم في الحركة، كما في أنواع الأغلفة.

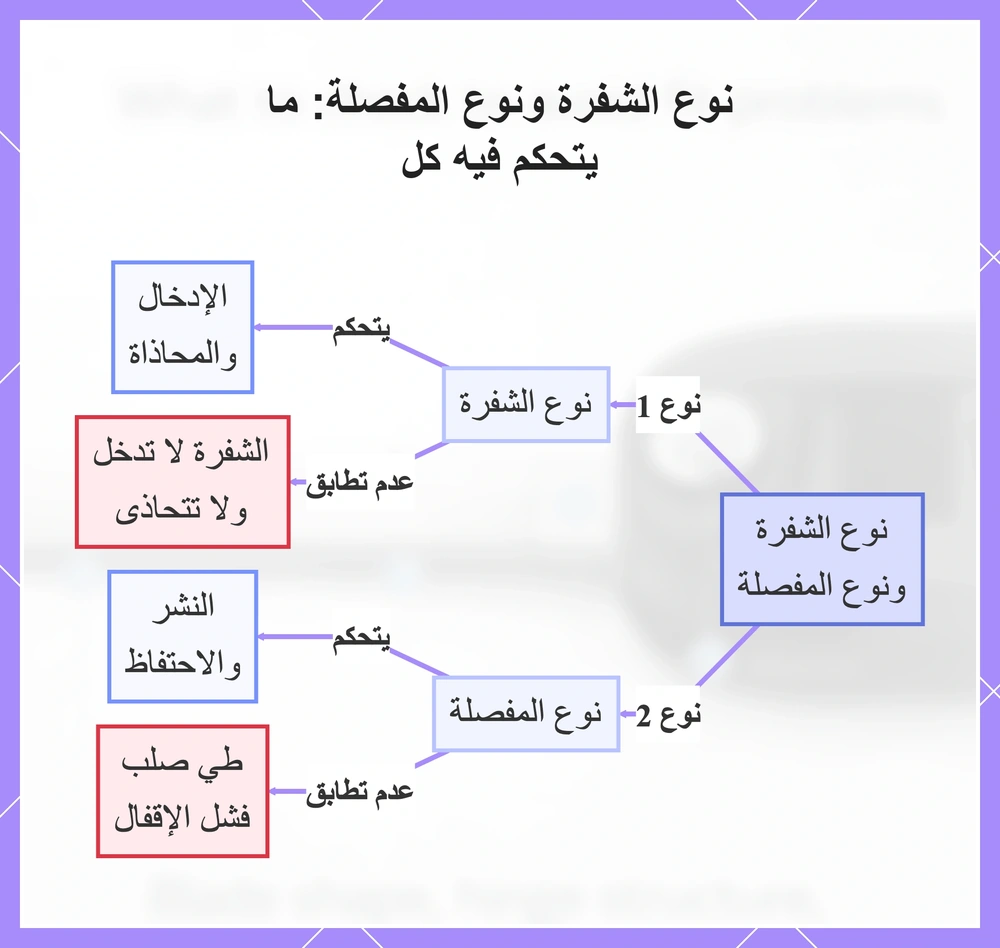

يُقارن هذا الرسم التدفقي نوع الشفرة ونوع المفصلة في أغلفة مفاتيح السيارة، مفصلاً ما يتحكم فيه كل وآثار عدم التطابق.
حدود النطاق: ما يؤثر فيه تطابق النصل والمفصلة، وما يسبب مشاكل الملاءمة خارج هذا النطاق
يصلح تطابق النصل والمفصلة مشاكل الملاءمة الميكانيكية في الواجهة—مثل مشاكل الجلوس والاحتفاظ. التطابق السليم يقضي على الاهتزاز، وإغلاق المفصلة، والالتصاق في المحور. مشاكل الملاءمة خارج هذا النطاق غالباً ما تأتي من مكونات غطاء أخرى أو إلكترونيات. العودة إلى دليل التوافق لفحوصات أوسع.
داخل النطاق
- الجلوس: يجلس النصل بشكل مسطح دون فجوات.
- الاهتزاز: لا حركة جانبية أثناء الاستخدام.
- إغلاق المفصلة: لا تلتصق المفصلة في الموضع.
- الالتصاق في المحور: دوران سلس دون احتكاك.
خارج النطاق
- برمجة الإلكترونيات.
- عدم محاذاة الأزرار: غالباً من تفاوتات هيكل منفصل.
الاهتزاز الظاهري غالباً يبدو كعدم تطابق نصل-مفصلة لكنه عادةً يأتي من مكون غطاء فضفاض، مثل مشبك الاحتفاظ الداخلي. تحقق من سلامة الغطاء أولاً قبل افتراض مشاكل الواجهة. ذلك يحدد نقطة البداية الحقيقية.

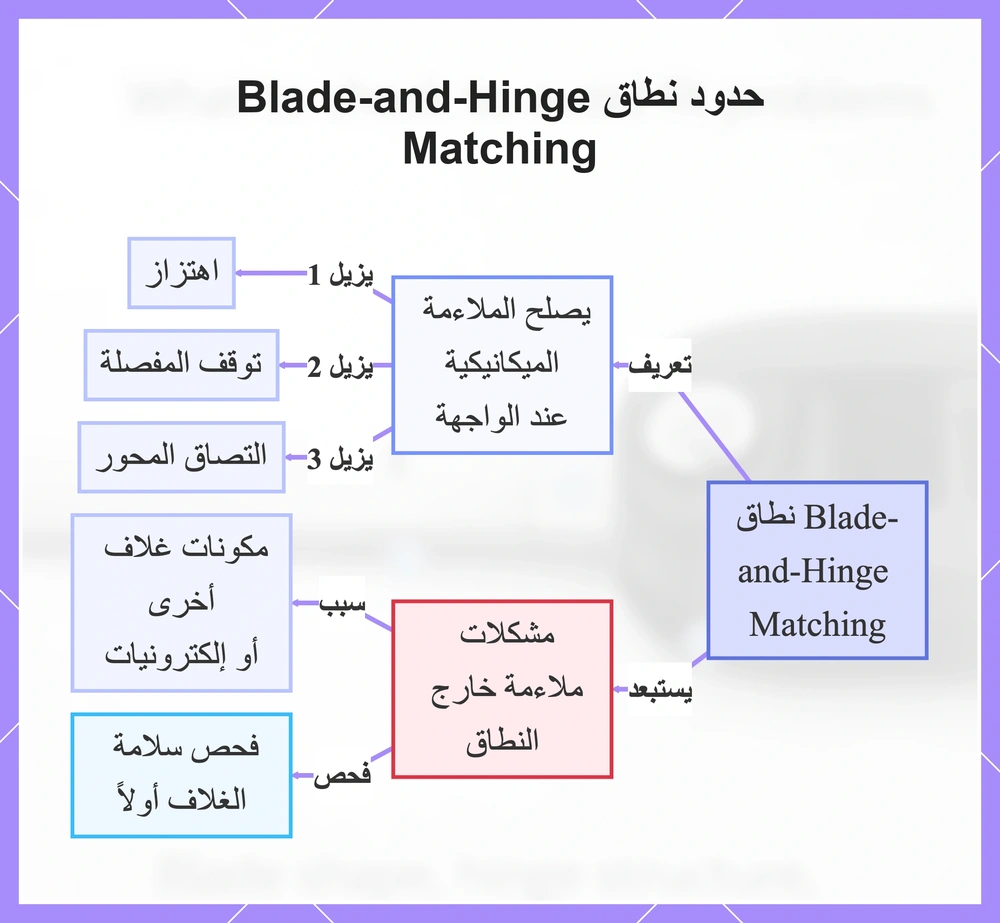

يظهر هذا الرسم البياني التدفقي ما يصلح ويزيله Blade-and-Hinge Matching، ومشكلات الملاءمة التي يستبعدها، وأسبابها، والفحص الأول للمشكلات خارج النطاق.
تحديد نقطة البداية: مفتاح ثابت مقابل مفتاح قابل للطي، ومكان واجهة النصل فعلياً
تحقق مما إذا كان مفتاحك مفتاحاً ثابتاً أو مفتاحاً قابلاً للطي للعثور على واجهة النصل. راقب بدون أدوات أو قوة، فقط لاحظ الصورة العامة والاحتفاظ. اتبع هذه الخطوات.
- انظر إلى الصورة العامة: عادةً ما يكون لدى المفاتيح الثابتة نصل غير قابل للطي يبقى مكشوفاً، بينما المفاتيح القابلة للطي لديها نصل يطوى داخل العلبة.
- بالنسبة لـ مفتاح قابل للطي، حدد موقع المفصلة والمحور حيث يتصل النصل بالعلبة، غالباً بالقرب من القاعدة.
- تحقق من وجود نصل قابل للإزالة بالبحث عن ميزات الاحتفاظ في واجهة النصل دون محاولة إزالته.
- إذا كان النصل قابلاً للإزالة، تحقق من التركيب؛ إذا لم يكن كذلك، ركز على ملف النصل وعلامات الجلوس. استخدم فحص الملاءمة الآن لفحص ملف النصل أولاً.
- إذا لم تتمكن من رؤية تركيب النصل مباشرة، قارن العلامات البصرية الخارجية مثل تخطيط الأزرار أو شكل العلبة بنموذج مركبتك.

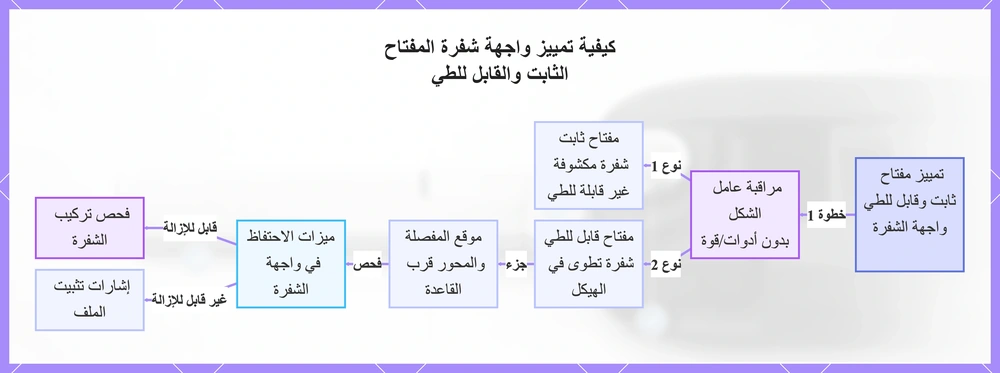

يظهر هذا الرسم البياني التدفقي الخطوات البصرية لتمييز المفاتيح الثابتة والقابلة للطي، وتحديد واجهة الشفرة، والتحقق من ميزات الشفرة القابلة للإزالة دون أدوات أو قوة.

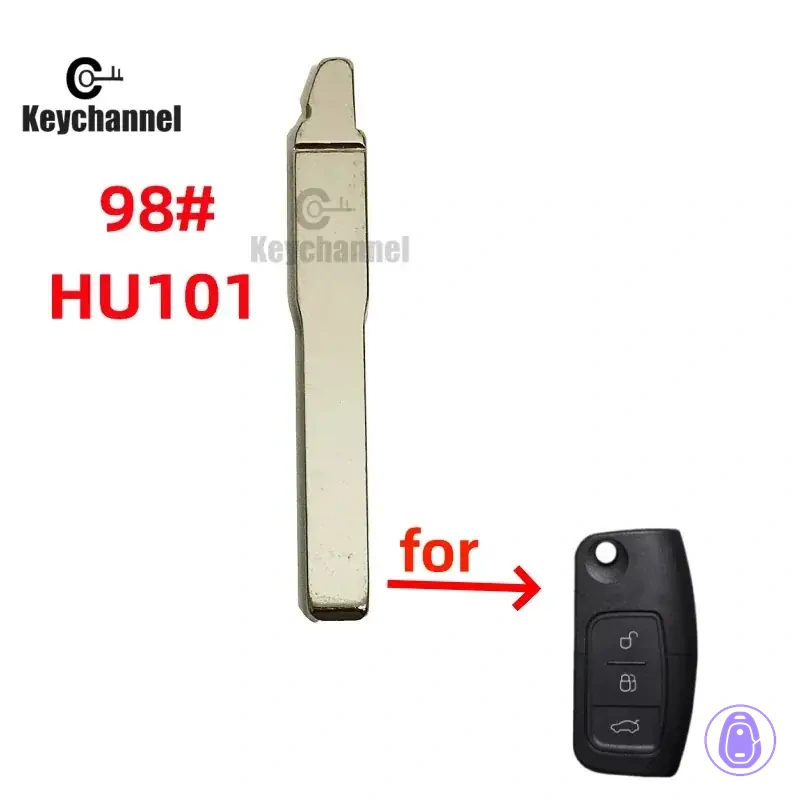

علامات توافق ملف النصل التي تحدد ما إذا كان نصل المفتاح المعدني لديك قابلاً لإعادة الاستخدام
يحدد توافق ملف النصل ما إذا كان نصل المفتاح المعدني لديك يجلس بشكل صحيح في غطاء جديد قبل تفاصيل المفصلة أو التركيب. يتطابق الملف عندما يتوافق مع أخدود الغطاء ومساره—دون فجوات أو قوة مطلوبة.
تختلف تطابق ملف النصل عن تطابق التركيب. عدم تطابق الملف يمنع الجلوس الأولي، بينما مشاكل التركيب تؤثر على الاحتفاظ. العلامات الرئيسية تغطي عائلة الملف، ومحاذاة الأخدود/المسار، وقيود الاتجاه.
قد يبدو نصالان متشابهين، لكن مقطع عرضي غير متطابق للأخدود يسبب تمايلاً أثناء الإدخال—حتى لو تطابقت الأطوال. عدم التماثل في الاتجاه يشير إلى عدم التوافق فوراً. استخدم قائمة التحقق لفحص هذه العلامات قبل فحوصات الشكل الهندسي للنصل.
- عائلة ملف النصل: اتساق الشكل العام
- مقطع عرضي الأخدود: تطابق الانحناء والعمق
- محاذاة المسار على طول النصل
- علامات الاتجاه أو عدم التماثل: اتجاه الجلوس الصحيح
- موضع النصل بالنسبة لمركز أخدود الغطاء
- الجلوس الأولي: اتصال متساوٍ دون تمايل

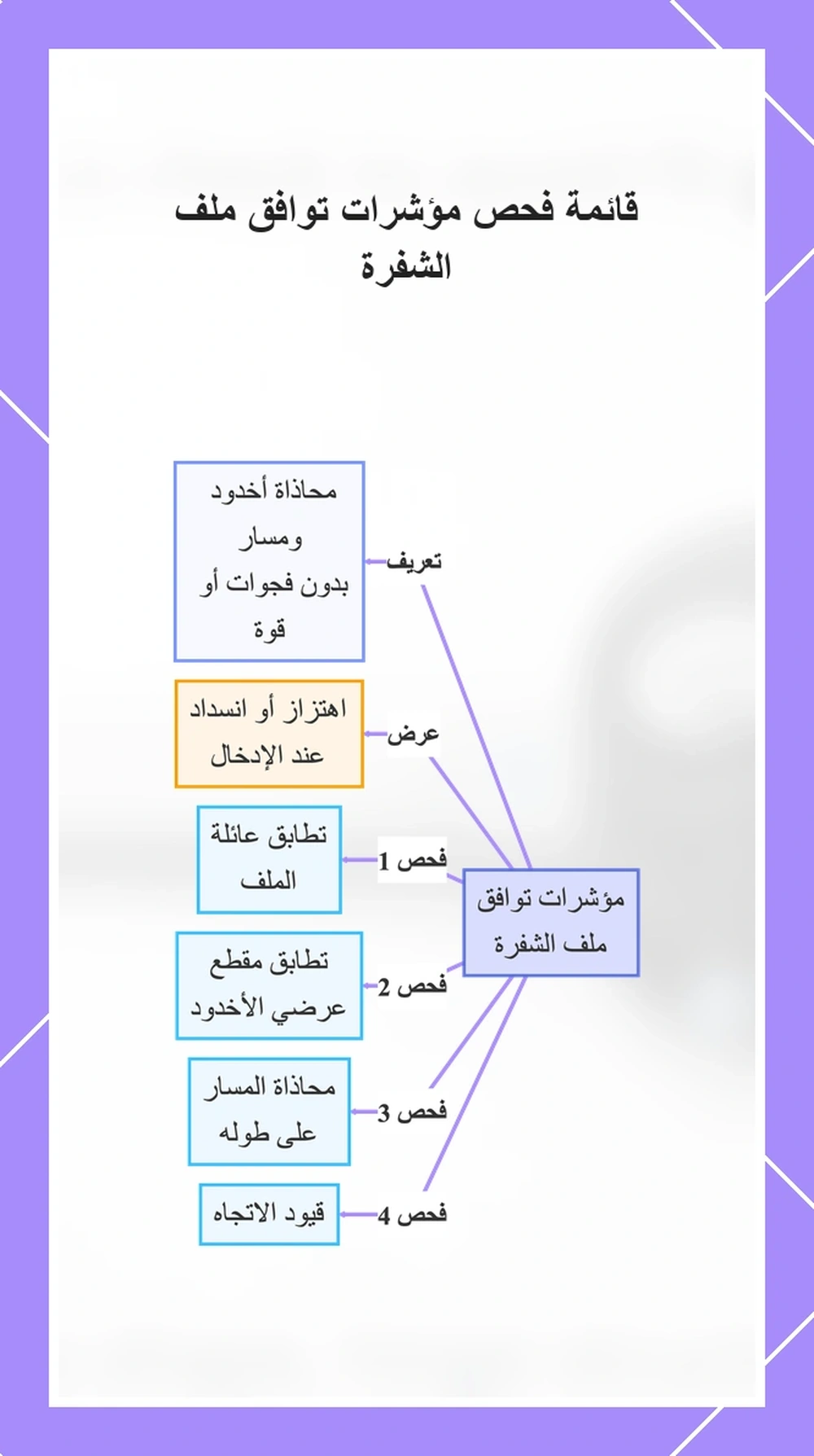

يُظهر هذا الرسم البياني المؤشرات الرئيسية والفحوصات والعلامات للتحقق من توافق ملف الشفرة لضمان الإجراء الأولي الصحيح في غلاف جديد.
مقطع عرضي النصل ونمط الأخدود كقيود غير قابلة للتفاوض
مقطع عرضي النصل ونمط الأخدود قيود غير قابلة للتفاوض للملاءمة المادية. إذا اختلفت تخطيط الأخدود، عادةً لن يجلس بشكل صحيح. قارن هذه العلامات:
- السُمْك: عدم تطابق السُمْك يمكن أن يمنع النصل من الدخول إلى الفتحة.
- الأخدود الجانبي: الأخاديد الجانبية توجه اتجاه النصل؛ الاختلافات يمكن أن تسبب التصاقاً جانبياً.
- المسار المركزي: محاذاة المسار المركزي توجه النصل طولياً؛ الإزاحات يمكن أن تمنع الإدخال.
- المنحدر: المنحدرات الحافية تسهل الدخول؛ غيابها أو خطؤها يمكن أن يسبب الالتصاق أثناء الإدخال.
- عدم التماثل: عدم التماثل يتطلب اتجاهاً محدداً؛ الانعكاس يمكن أن يمنع الملاءمة.

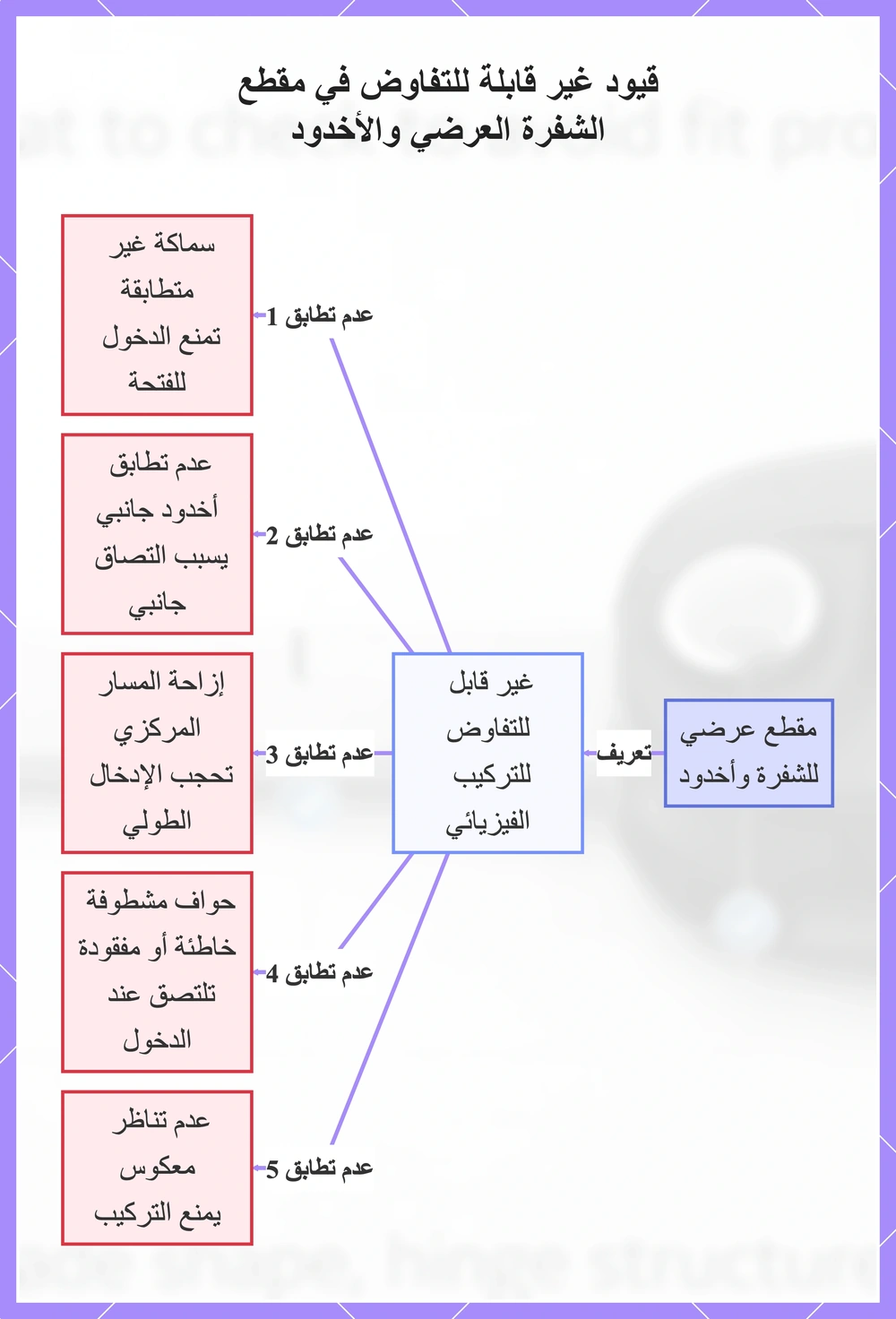

يوضح هذا الرسم التدفقي مقطع الشفرة العرضي ونمط الأخدود كقيود أساسية للتركيب، ويعرض مخاطر عدم التطابق الرئيسية التي تمنع الجلوس الصحيح.
طول النصل، وموضع الكتف، وهندسة الإيقاف التي تتحكم في الجلوس والمحاذاة
تحقق من طول النصل، موضع الكتف، وهندسة الإيقاف للجلوس السليم، حتى لو تطابق ملف النصل. يمكن أن يتطابق الملف، لكن الجلوس يمكن أن يفشل بسبب إيقافات غير متطابقة، أو كتف، أو طول النصل. هذه تتحكم في توسيط النصل والإغلاق داخل الغطاء.
- طول النصل: قارن الطول العام بالأصلي؛ عدم التطابق يمكن أن يؤثر على عمق الجلوس والتوسيط.
- موضع الكتف: قارن الموقع بالأصلي؛ الفرق يمكن أن يزيح محاذاة الإغلاق عن المركز.
- هندسة الإيقاف: تحقق من نقطة الاتصال السطحية؛ اتصال غير سليم يمكن أن يمنع الجلوس المسطح والإغلاق المستقر.

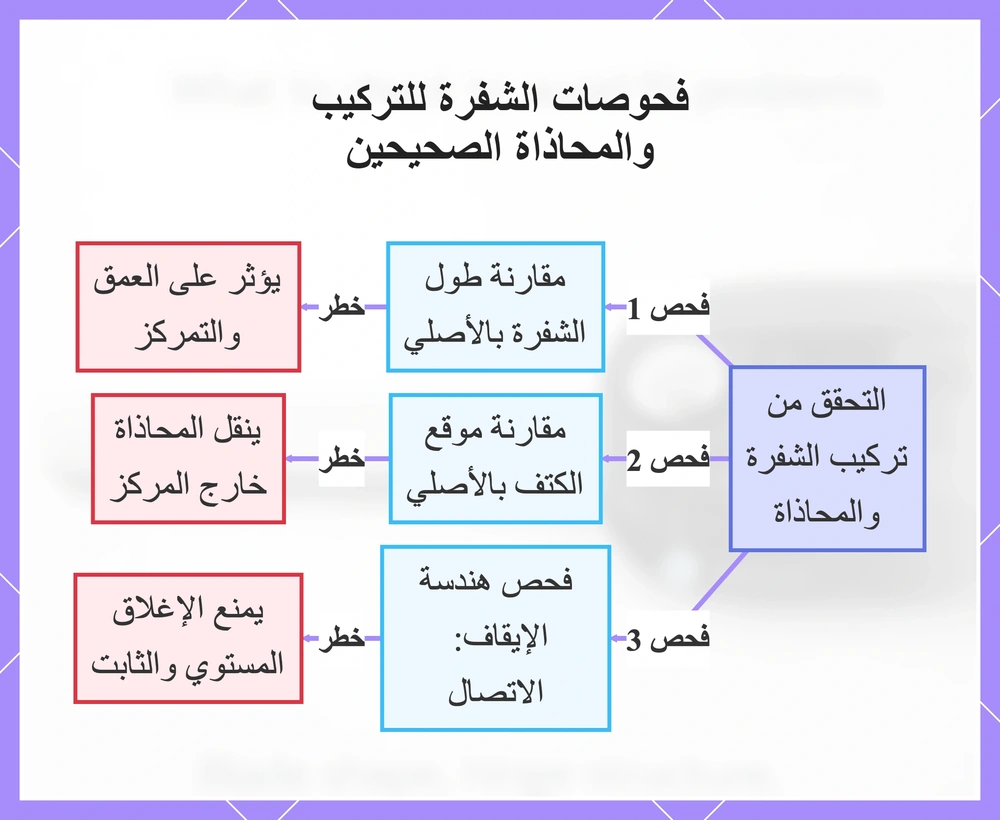

يظهر هذا الرسم البياني التحققات الأساسية لطول الشفرة وموقع الكتف وهندسة الإيقاف لضمان التركيب والمحاذاة الصحيحين، حتى لو تطابق الملف التعريفي.
اختلافات تركيب النصل داخل الغطاء: نمط الاحتفاظ، والفهرسة، وأبعاد الفتحة
الـتركيب النصل داخل غطاء مفتاح السيارة يثبت النصل ويحدد موقعه. عدم التطابق هنا يخلق البوابة الرئيسية للملاءمة، مما يؤدي إلى اهتزاز، التصاق، أو أغلفة لا تغلق. الاحتفاظ يحافظ على ثبات النصل، الفهرسة تحاذيه لمنع التحركات، وأبعاد الفتحة مثل العرض والعمق تحدد الاختلافات الرئيسية.
نصل بملف صحيح لكن فهرسة غير متطابقة ينزلق إلى فتحة الغطاء الجديد، لكنه يدور تحت ضغط خفيف ويسبب اهتزازاً وعدم توسيط. هذا النمط الشائع—ملف نصل صحيح لكن تركيب فضفاض أو ضيق—يثير التصاقاً أو مشاكل اتجاه تمنع الإغلاق السلس. عند حمله في اليد، يشعر التجميع بالفضفاضة، مع دوران النصل بدلاً من الإغلاق الثابت.
- قارن بصرياً نمط الاحتفاظ—مثل مواضع المشبك أو الشوكة—مع تركيب غطائك القديم.
- افحص ميزات الفهرسة مثل الشقوق أو اللسانات لتطابق العدد والموضع.
- اجلس النصل بلطف لمراقبة فراغ عرض الفتحة؛ تحقق مما إذا تطابق الملاءمة الأصلية أو أظهر لعب زائد.
- تحقق من عمق الفتحة برؤية ما إذا جلس النصل إلى نفس المستوى كما في الغطاء القديم.
- اجلس النصل في كلا الغطاءين جنباً إلى جنب للكشف عن أي عدم توسيط أو إزاحة.
- اضغط على النصل بلطف واهز لاختبار الاهتزاز؛ قارن الاستقرار بالأصلي.
- اطوِ لتأكيد الاتجاه؛ انظر مما إذا التصق النصل أو تحرك كما في الغطاء القديم.
ميزات الاحتفاظ والفهرسة التي تمنع الدوران والاهتزاز أو عدم التوسيط
ميزات فهرسة التركيب تساعد في قفل اتجاه النصل واستقرار موقعه. إذا دار النصل، فالفهرسة مفقودة أو غير متطابقة.
- الأسطوح المسطحة تساعد في منع الدوران.
- اللسانات تساعد في منع الدوران والاهتزاز.
- الشقوق تساعد في منع عدم التوسيط والدوران.
- القناة المفهرسة تساعد في منع الدوران وعدم التوسيط.
- كتف المحاذاة يساعد في منع الاهتزاز وعدم التوسيط.
عرض وعمق فتحة النصل: حيث تفشل "الملاءمة شبه الكاملة" بعد
"الملاءمة شبه الكاملة" تخفي مشاكل عرض أو عمق الفتحة. حتى الانحرافات الصغيرة في الفراغ أو التلاشي تسبب التصاقاً، أو فضفاضة، أو اهتزازاً. قارن بالغطاء الأصلي لكشف عدم التطابق الذي يظهر كقوة أو لعب.
الإدخال الذي يتطلب قوة يشير إلى عدم تطابق، لا "التكيف". قارن هذه نقاط التحجيم:
- عرض الفتحة بالنسبة للنصل: ضيق جداً يلصق الحواف، واسع جداً يسبب اهتزازاً ولعب فراغ.
- عمق الفتحة إلى إيقاف المقبض: ضحل جداً يسبب التصاقاً مبكراً، عميق جداً يؤدي إلى فضفاضة.
- ملف التلاشي الداخلي: عدم التطابق يسبب التصاقاً في المنتصف أو فراغ غير متساوٍ.
- الفراغ حول كتفي النصل: ملاءمة ضيقة تضغط وتلتصق، زائد يسمح بلعب دوراني.
- فراغ قاعدة الفتحة: قليل جداً يسبب التصاقاً أسفل، كثير جداً يؤدي إلى فضفاضة المقبض.

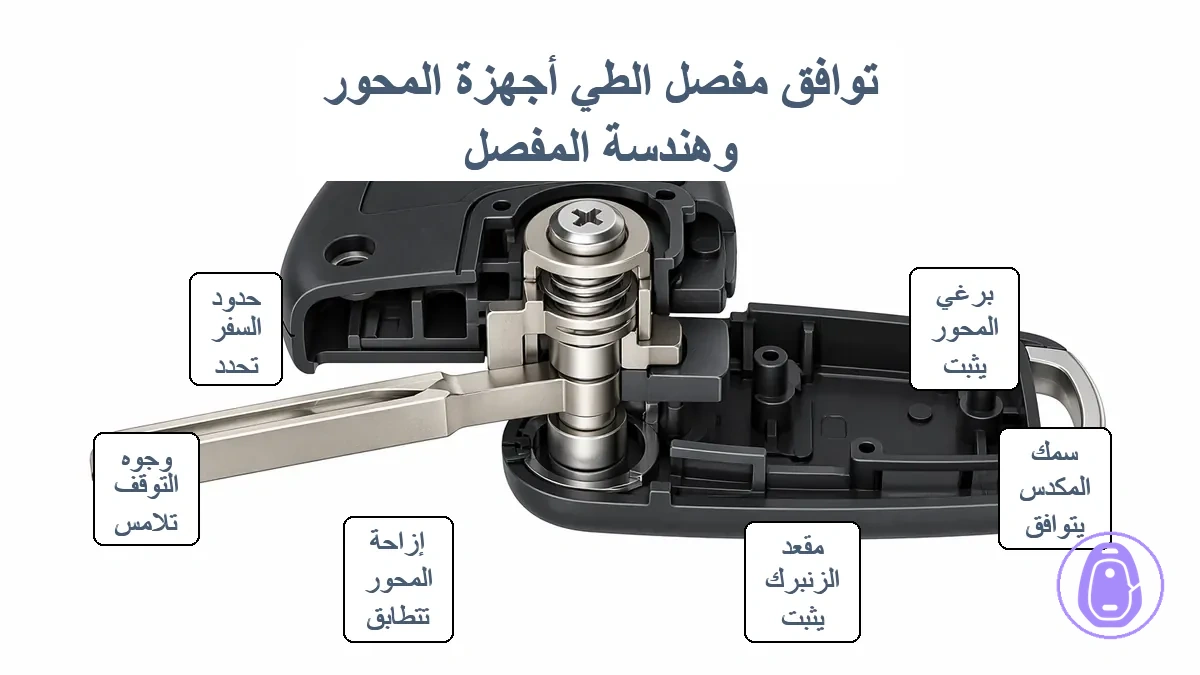

توافق مفصلة الطي: أجهزة المحور وهندسة المفصلة التي يجب أن تتطابق معاً
أجهزة المحور تشمل أجزاء مثل برغي المحور، والدبوس، وسُمْك المكدس. هذه تتناسب داخل غطاء مفتاح السيارة ويجب أن تجلس بثبات دون لعب أو التصاق. هندسة المفصلة تتحكم في مسار الحركة بميزات مثل إزاحة المحور، ووجوه الإيقاف، وحُدود السفر. تطابق كلا المنطقتين: عدم تطابق الأجهزة يمنع التركيب، بينما عدم تطابق الهندسة يعطل الطي والإغلاق.
تخيل مفصلة طي حيث يفتح النصل بمحور سلس لكنه يفشل في تحقيق الإغلاق في الموضع المغلق. هذا السيناريو "يطوى لكن لا يغلق" يشير عادةً إلى عدم تطابق هندسة المفصلة، مثل إزاحة محور تتجاوز تفاوتات الغطاء أو وجوه إيقاف تفشل في المحاذاة أثناء الإغلاق.
مشاكل الأجهزة تظهر بشكل مختلف:
- الأجهزة تتناسب لكن الحركة تفشل
- الأجهزة لا تتناسب على الإطلاق، مثل سُمْك مكدس غير متطابق
تطابق أجهزة المحور
- يجب أن يتم ربط أنواع برغي المحور والدبوس في تركيبات الغطاء دون تمزيق.
- يجب أن يتوافق سُمْك المكدس مع عمق الغطاء للجلوس المسطح.
- يجب أن يثبت مقعد الزنبرك بثبات دون اهتزاز عند نقطة المحور.
تطابق هندسة المفصلة
- يجب أن تتوافق إزاحة المحور مع نقطة محور الغطاء لدوران متوازن.
- يجب أن تتصل وجوه الإيقاف بشكل سليم للإغلاق.
- يجب أن تحدد حدود السفر نطاق الطي دون دوران زائد أو التصاق.
- يجب أن تسمح هندسة الإغلاق للنصل بالانقضاض في مكانه.
متغيرات برغي المحور والدبوس: نوع الرأس، والقطر، والخيط، وسُمْك المكدس
عدم التطابق في نوع الرأس، أو القطر، أو الخيط، أو سُمْك المكدس يمكن أن يسبب التصاقاً، أو تمزيقاً، أو عدم محاذاة. الخياطة العرضية قد تحاكي عدم التوافق، لذا تحقق من الملاءمة دون إجبار.
- نوع الرأس: يمنع الجلوس المسطح ويسبب عدم محاذاة.
- نوع الدافع: يسبب الانزلاق أو تمزيق الرأس.
- قطر العمود: يسبب التصاقاً أو فضفاضة في ثقوب المفصلة.
- خطوة الخيط وطوله: يسبب تمزيقاً أو تفاعلاً سيئاً.
- نوع الدبوس: يسبب اهتزازاً أو دوراناً غير مستقر.
- سُمْك المكدس: يسبب تداخلاً أو إغلاقاً غير سليم.
موضع الزنبرك، إزاحة المحور، وحُدود السفر التي تتحكم في الإغلاق والطي السلس
تأكد من أن مقعد الزنبرك، إزاحة المحور، وجوه الإيقاف، ونطاق السفر في مفصلة الاستبدال تتطابق مع الآلية الأصلية. هذه الميزات الهندسية تدعم الإغلاق والطي السلس. عدم المحاذاة غالباً يمنع الإغلاق السليم أو يسبب التصاقاً أثناء الطي—نصل يطوى مفتوحاً لكنه لا يغلق مسطحاً يشير عادةً إلى مشاكل وجوه الإيقاف أو إزاحة المحور.
- موضع مقعد الزنبرك: إذا كان خاطئاً، يعطل توازن التوتر ويسبب إغلاقاً غير كامل أو حركة مترددة.
- إزاحة المحور: إذا غير متطابق، يصبح سفر النصل غير متساوٍ، مما يؤدي إلى التصاق أو عدم إغلاق كامل.
- ملف وموضع وجوه الإيقاف: إذا خاطئ، المواضع النهائية تفتقر إلى الأمان والنصل يتحرك من المفتوح أو المغلق.
- نطاق السفر: كثير أو قليل جداً يعيق الطي السلس والإغلاق في كلا الموضعين.
- عمق مقعد الزنبرك بالنسبة للمحور: ضحل أو عميق جداً يغير تطبيق القوة، مما يؤدي إلى سيطرة سيئة على النصل أو عدم إغلاق.
قائمة تحقق سريعة قبل الطلب لتجنب عدم تطابق النصل والمفصلة
استخدم هذا التحقق السريع قبل الطلب للتحقق من البوابات مقابل غطائك الأصلي وتجنب عدم التطابق.
- تحقق من أن صيغة المفتاح تتطابق مع غطائك الأصلي.
- قارن علامات ملف النصل بغطائك الأصلي.
- تحقق من هندسة الجلوس مقابل غطائك الأصلي.
- تأكد من أن الاحتفاظ بالتركيب والفهرسة يتطابقان مع غطائك الأصلي.
- تحقق من تحجيم الفتحة مقابل غطائك الأصلي.
- افحص أجهزة المحور مقابل غطائك الأصلي.
- افحص هندسة المفصلة وعلامات الزنبرك مقابل غطائك الأصلي.
- ميز البوابات التي يجب تطابقها مثل ملف النصل وهندسة المفصلة عن البوابات التي يمكن أن تختلف بتفاوت مثل تحجيم الفتحة الطفيف.
- تحقق من معاينة التجميع العام لمخاطر عدم التطابق.
- اختبر ملاءمة جافة إذا كان عينة قبل الطلب متاحة.
- إذا لم يتمكن من تأكيد أي بوابة، توقف وتحقق مع البائع قبل الشراء.
لاستكشاف أخطاء ما بعد التجميع، انظر في خيارات دليل الاستبدال.
أعراض عدم التطابق وما تشير إليه عادةً في تركيب النصل أو محور المفصلة
أعراض عدم التطابق عادةً تشير إلى مشاكل تركيب النصل أو محور المفصلة، مع الحفاظ على الاستنتاجات مشروطة. الاهتزاز، أو الالتصاق، أو عدم الجلوس يشير عادةً إلى عدم محاذاة في هذه المناطق بدلاً من مكونات أخرى. الجدول يربط الأعراض الرئيسية بالأسباب المحتملة. العودة إلى دليل التوافق
| العَرَض | السبب المحتمل | الشرح |
|---|---|---|
| اهتزاز أثناء الإدخال | فهرسة تركيب النصل | يشير إلى محاذاة أسنان سيئة أو لعب في التركيب، غالباً من إزاحة دورانية طفيفة. |
| عدم جلوس النصل | تركيب النصل | يشير إلى عدم تطابق في العمق أو تداخل الإيقاف في جيب التركيب. |
| عدم إغلاق الغطاء | وجوه إيقاف محور المفصلة | يشير إلى إزاحة محور تمنع الإغلاق الكامل، شائع في تباين ارتفاع المكدس. |
| التصاق المفصلة | سُمْك مكدس محور المفصلة | عادةً من عدم تطابق قطر المحور أو السُمْك مما يسبب احتكاكاً. |
| عدم إغلاق | إزاحة المحور | يشير إلى عدم محاذاة محور جانبي يمنع التفاعل الآمن. |
| عدم محاذاة المحور | محور المفصلة | غالباً بسبب لعب زاوي في تجميع المحور. |
ليس كل مشكلة ملاءمة تنبع من عدم تطابق نصل/مفصلة—الأعراض التي تستمر بعد فحوصات مستهدفة قد تشير إلى عدم توافق نوع الغطاء. انتقل إلى التحقق الكامل من الغطاء إذا فشلت مناطق متعددة في إعادة التجميع.
أعد فحص البوابات بالترتيب لتأكيد ملاءمة النصل/المفصلة قبل التقدم. فحص الملاءمة
