Innenleben ins Autoschlüsselgehäuse übertragen – ohne etwas zu beschädigen

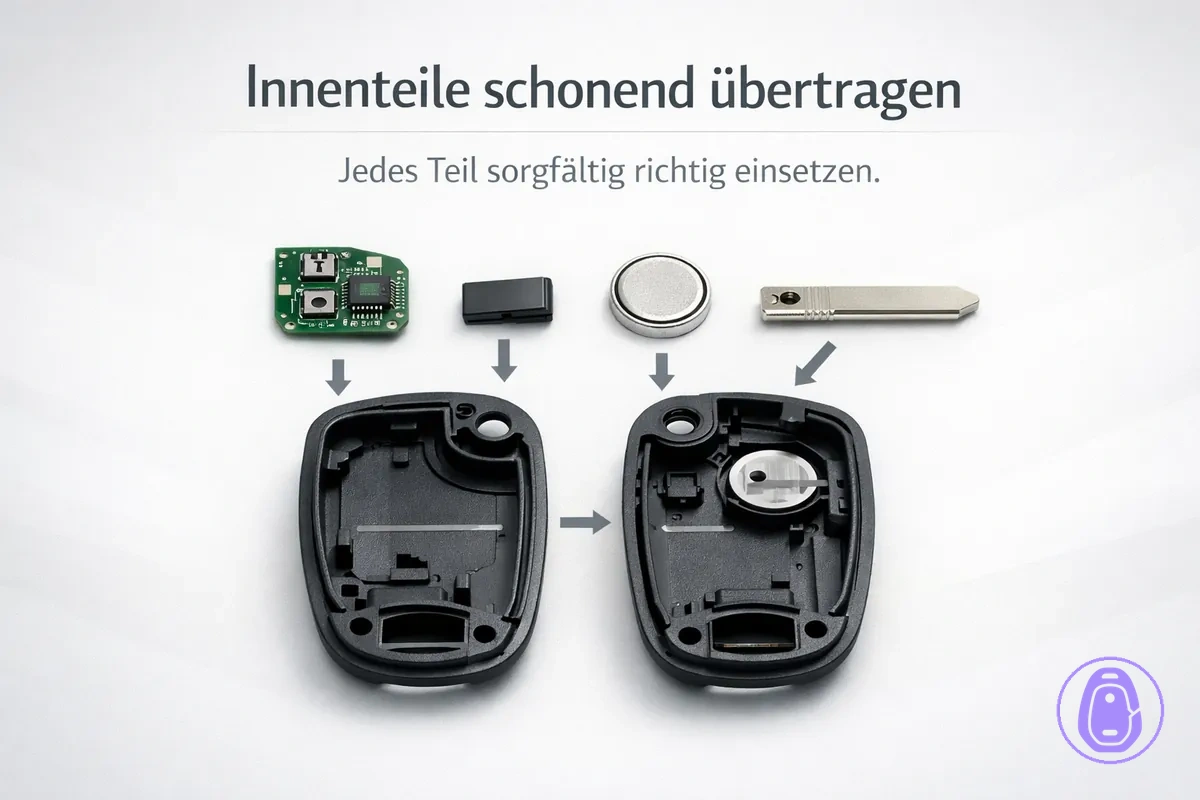

Die Übertragung des Innenlebens ins Autoschlüsselgehäuse bedeutet, die Innenteile aus dem alten Gehäuse herauszunehmen und in ein neues Autoschlüsselgehäuse – auch Schlüsselanhänger-Gehäuse genannt – zu übertragen. Diese Innenteile umfassen in der Regel die Leiterplatine, Batteriekontakte, Tastenfeld und manchmal einen Transponderchip.

Der Erfolg hängt davon ab, dass Leiterplatine und Tastenfeld flach sitzen und mit den Tastenlöchern ausgerichtet sind. Diese Seite konzentriert sich nur auf die sichere physische Übertragung, nicht auf vollständige Austauschschritte oder Problemdiagnose.

Vorsichtiger Umgang ohne Kraft oder Drehen schafft die richtige Einstellung für die Übertragung des Innenlebens ins Autoschlüsselgehäuse. Tasten funktionieren oft nicht wegen Fehlausrichtung, oder das Gehäuse schließt nicht wegen schlechter Lagerung. Die Lösung besteht meist darin, erneut zu öffnen und neu zu setzen. Zurück zum Austausch-Hub.

Gehäusedesigns verwenden möglicherweise Clips oder Schrauben, was den Öffnungs- und Zusammenbauvorgang beeinflusst.

• Was übertragen wird: Leiterplatine, Batteriekontakte, Tastenfeld, Transponder falls vorhanden.
• Risiken: Tasten reagieren nicht wegen Fehlausrichtung, schließt nicht wegen Aufhöhungen.
• Kernregel: Ausrichtung zuerst, damit Innenleben flach auf Stiften und Kanälen sitzt.

Wenn etwas den Verschluss behindert, stoppen und neu setzen – nicht zwingen.

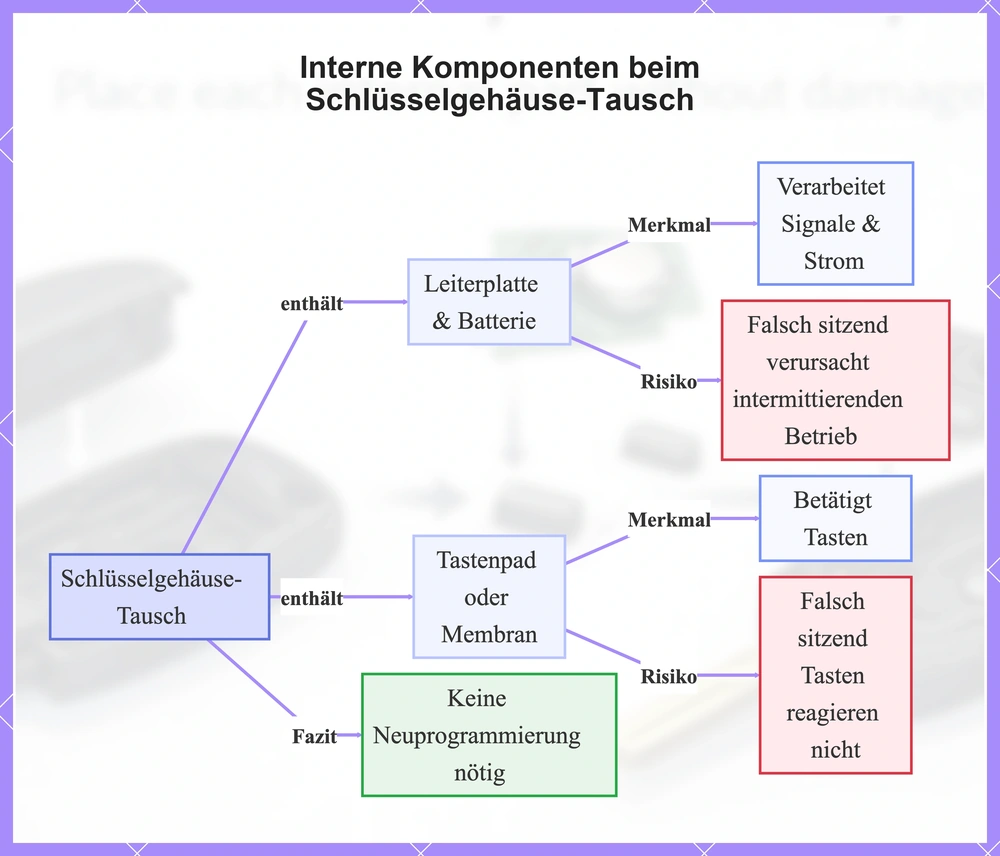

Beteiligte Innenkomponenten beim Austausch des Autoschlüsselgehäuses und warum sie wichtig sind

Beim Austausch des Autoschlüsselgehäuses werden typischerweise Innenkomponenten wie Leiterplatine oder PCB, Batterie und Kontakte, Tastenfeld oder Membran sowie Einlagen oder Abstandshalter übertragen.

Die Leiterplatine verarbeitet Signale für Fernbedienungsfunktionen. Die Batterie liefert Strom über ihre Kontakte. Fehlausgerichtete Batteriekontakte verursachen oft intermittierenden Strom. Das Tastenfeld drückt durch Tastenlöcher gegen die Leiterplatine für reaktionsschnelle Tasten. Schlechte Ausrichtung kann Tasten unresponsiv machen. Einlagen und Abstandshalter erhalten die Ausrichtung für passgenauen Sitz und Schließung. Teile orientiert halten, um Probleme zu vermeiden.

• Leiterplatine und Batterie: verarbeitet Signale und liefert Strom; falsch sitzend kann intermittierenden Betrieb oder Ausfall verursachen.
• Batteriekontakte: halten den Stromanschluss; verbogene oder fehlausgerichtete Kontakte verursachen intermittierenden Strom.
• Tastenfeld oder Membran: betätigt Tasten über Tastenlöcher; falsch sitzend verursacht oft nicht reagierende Tasten.
• Einlagen oder Abstandshalter: unterstützen Ausrichtung und Sitz; falscher Sitz verhindert Schließung oder verursacht Spiel.
• Ausrichtung des Elektronikmoduls: hält Teile flach; versetzte Position stört Tastenreaktion und Schließung.

Viele denken, Gehäuseaustausch erfordert Neuprogrammierung, aber Gehäuseaustausch ändert das Gehäuse; er ändert nicht die Elektronik-Identität des Schlüssels. Diese Seite behandelt nur physische Übertragung.

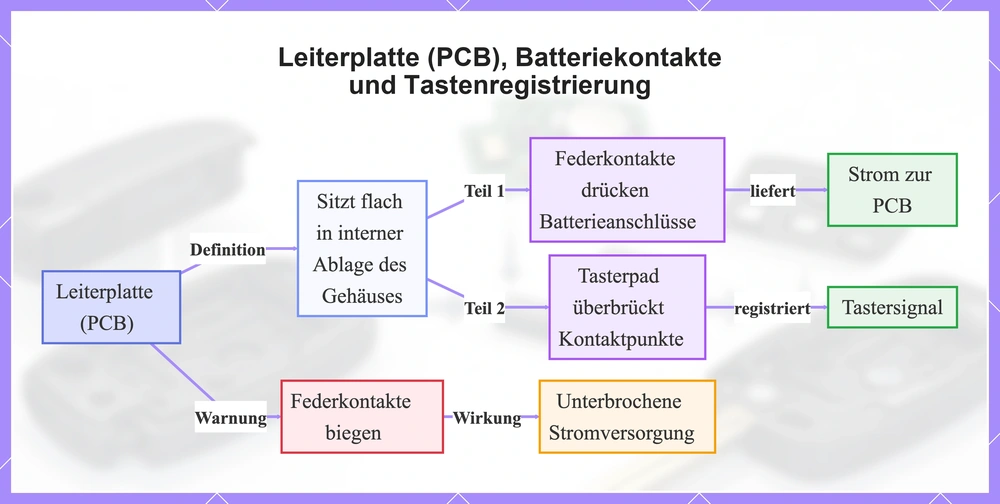

Dieses Flussdiagramm zeigt die wichtigsten internen Komponenten beim Schlüsselgehäuse-Tausch, ihre Funktionen, übliche Fehlausrichtungsrisiken und dass keine Neuprogrammierung erforderlich ist.

Leiterplatine, Batteriekontaktpunkte und wie Tastendrücke registriert werden

Die Leiterplatine, oder PCB, sitzt flach im inneren Tablett des Gehäuses. Sie richtet sich mit Batteriekontakten und Tastenkontaktpunkten für elektrische Verbindungen aus. Batteriekontakte – oft Federkontakte – drücken gegen Batterieanschlüsse, um der PCB Strom zuzuführen. Ein Tastendruck erfolgt, wenn das Tastenfeld Tastenkontaktpunkte auf der PCB überbrückt und das Signal registriert. Das Biegen von Federkontakten ist ein häufiger Fehler, der intermittierenden Strom verursachen kann. Nicht auf Komponenten drücken.

Eine Platine, die wackelt oder über dem Tablett sitzt, ist nicht gesetzt.

• PCB an den Rändern halten, um Kontakte nicht zu belasten.
• Federkontakte nicht verbiegen.
• Sicherstellen, dass Federkontakte Batterieanschlüsse gleichmäßig berühren.
• Nicht gesetzte PCBs zeigen Kantenlücken oder Fehlausrichtung der Tastenkontakte.

Dieses Flussdiagramm erklärt das Einsetzen der Leiterplatte ins Gehäuse, Batterie- und Tastenverbindungen, Signalregistrierung und einen häufigen Fehler mit Wirkung.

Platzierung des Immobilizer-Chips oder Transponders und was passiert, wenn er übersehen wird

Manche Autoschlüssel enthalten einen separaten Immobilizer-Chip oder Transponder als kleine Einlage. Übertragen Sie ihn ins neue Gehäuse, wenn vorhanden. Der Transponder passt in eine Aussparung im Gehäuse und sendet ein einzigartiges Signal an das Immobilizer-System des Fahrzeugs. Übersehen Sie den Chip bei der Übertragung, erkennt das Fahrzeug den Schlüssel möglicherweise nicht oder startet nicht.

Chip lokalisieren und nur ihn übertragen – hier keine Programmierung nötig. Nicht gefunden? Pausieren, altes Gehäuse nochmal prüfen und Gehäuse nicht zwanghaft schließen, bis Transponder bestätigt vorhanden ist.

• Tablett-Ecke
• Separates Fach
• Nahe Klinge

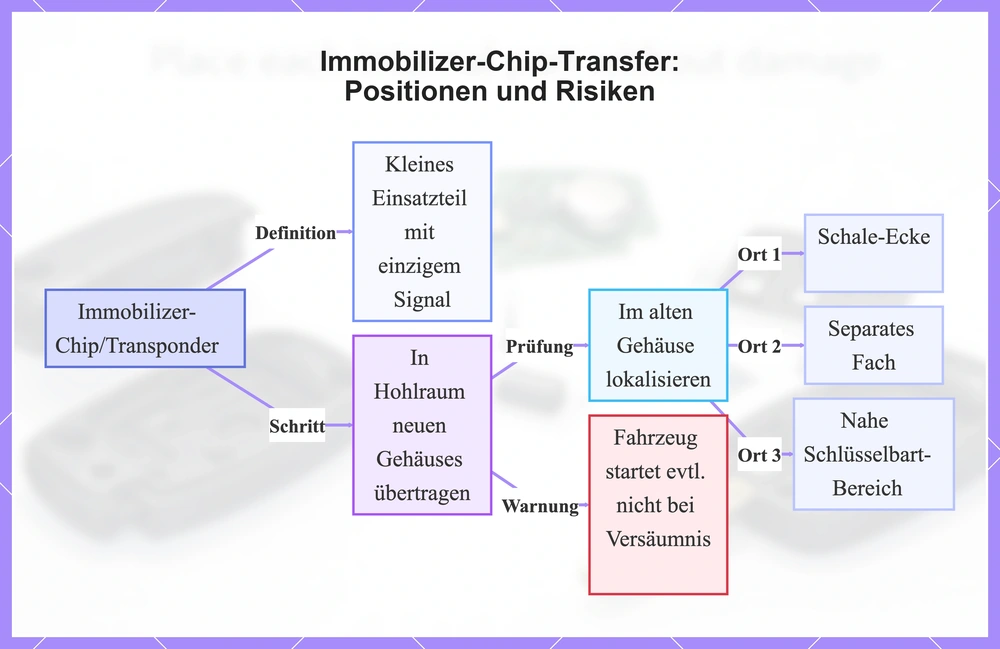

Dieses Flussdiagramm zeigt den Immobilizer-Chip in Schlüsselgehäusen, den Transferprozess, Fundorte und Risiken bei Versäumnis.

Bestätigen Sie vor der Übertragung, ob das neue Gehäuse die Innenteile aufnimmt

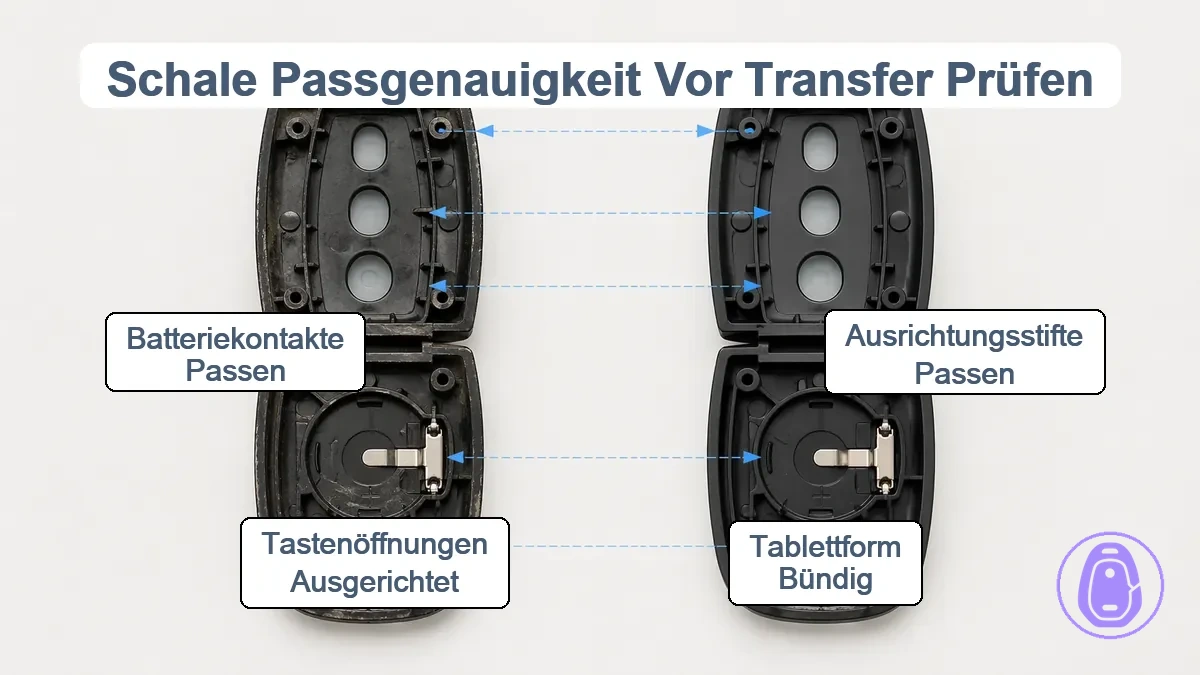

Bevor Sie Innenteile aus dem alten Gehäuse übertragen, bestätigen Sie die Kompatibilität des neuen Gehäuses, diese aufzunehmen.

Prüfen Sie, ob Ausrichtungsstifte passen, Tablettform Innenteile flach sitzen lässt, Tastenöffnungen mit Tastenfeldform übereinstimmen und Batteriekontaktgeometrie richtig ausgerichtet ist. Diese Punkte helfen, Innenteile richtig zu setzen ohne Probleme. Gehäusegeometrie-Unterschiede können guten Sitz blockieren. Nie bei fehlgeschlagenem Check Zwangsschließung erzwingen.

Solche Unterschiede verursachen häufig tote Tasten durch schlechten Tastenfeldkontakt oder ein Gehäuse, das nicht schließt wegen angehobener Innenteile. Übertragung stoppen, altes und neues Gehäuse für Vergleich ausrichten, dann nach Ausrichtungsprüfungen neu setzen. Ein schneller Vorcheck wie dieser reduziert verschwendete Mühe und Risiko. Anhaltende Probleme bedeuten, Kompatibilität zuerst erneut prüfen.

Muss-passender Punkt	Was prüfen	Was schiefgeht bei Abweichung
Ausrichtungsstifte	Stifte passen zu Innenlöchern	Innenteile können verrutschen, nicht flach sitzen
Tablettform	Form umfasst Platine gleichmäßig	Kann Aufhöhungen erzeugen, die Schließung blockieren
Tastenöffnungen ggü. Feldform	Öffnungen passen zu Feldkontur	Tasten können unresponsiv oder fest werden
Batteriekontaktgeometrie	Kontakte richten sich ohne Überlappung aus	Kann intermittierenden Strom oder Ausfall verursachen

F: Muss ich nach Gehäuseaustausch neu programmieren?

A: Meist nein – Sie übertragen nur dieselbe Elektronik. Probleme rühren meist von Sitz oder Chip-Übertragung her, nicht von Programmierung. Gehäuseaustausch erfordert selten Neuprogrammierung.

Tastenlöcher, Gummi-Tastenfeldform und Ausrichtungsstifte, die passen müssen

Geometrieprüfungen am Gummi-Tastenfeld umfassen Ausrichtung der Tastenlöcher, Passung der Feldkontur und Position der Stifte. Tastenlöcher richten sich über den erhabenen Kontaktpunkten des Gummi-Tastenfelds aus, damit Drücke responsiv zur Leiterplatine übertragen werden. Die Kontur des Gummi-Tastenfelds passt in die Gehäuseaussparung, um Verschiebungen oder Überstände beim Schließen zu vermeiden. Ausrichtungsstifte, oder Lokalisierungsstifte, setzen sich in Feldschlitze für sichere Positionierung.

Wenn das Feld nicht flach sitzen und sauber ausrichten kann, fehlt dem Gehäuse innere Passgenauigkeit.

• Passend, wenn Tastenlöcher über Feld-Kontaktpunkte ausgerichtet sind für gleichmäßige Drückreaktion; fehlgeschlagen, wenn Versatz tote oder klebende Tasten verursacht.
• Passend, wenn Feldkontur vollständig innerhalb Gehäusekanten sitzt; fehlgeschlagen, wenn Überstand oder Lücken flaches Sitzen verhindern.
• Passend, wenn Stifte Feldschlitze ohne Kraft eingreifen; fehlgeschlagen, wenn Unpassung Wackeln oder unvollständige Ausrichtung verursacht.

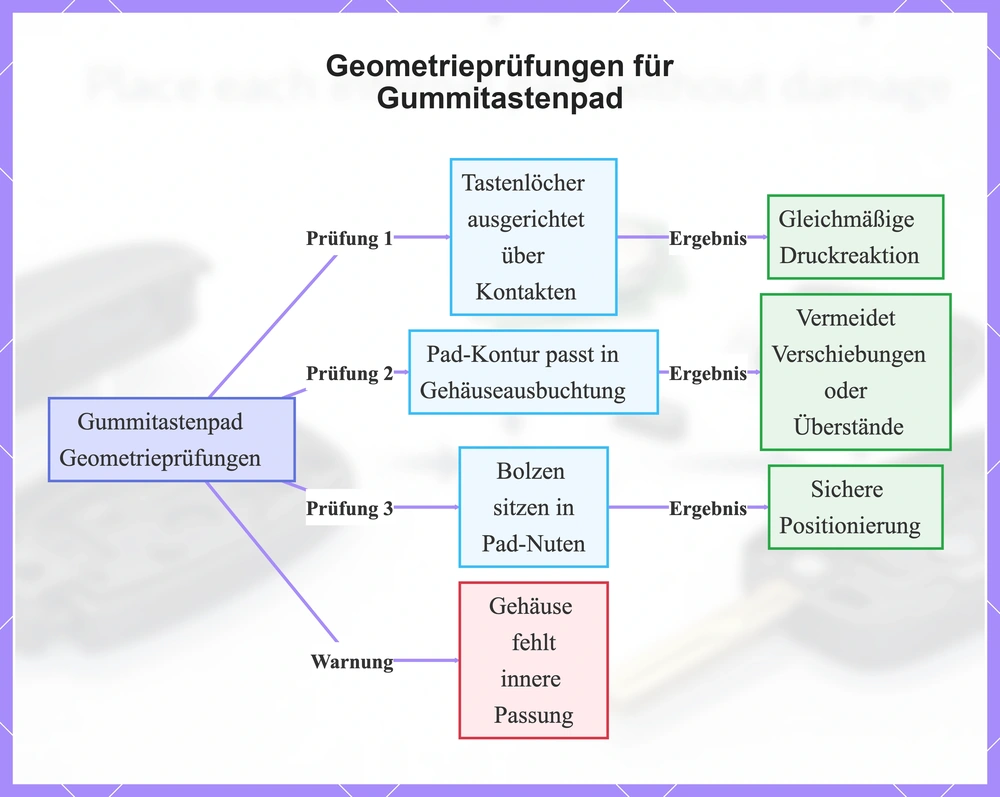

Dieses Flussdiagramm zeigt die wichtigsten Geometrieprüfungen für das Gummitastenpad, deren Erfolgsresultate und das Hauptfehlerergebnis.

Prüfungen im Klingelbereich und Scharnierbereich für Klappschlüsselgehäuse ohne dies zu einem Passleitfaden zu machen

Bei Klappschlüsselgehäusen vor der Innenübertragung Scharnieraussparung-Freiraum, Federkanal-Raum und flaches Sitzen des Klingenmoduls prüfen.

Scharnieraussparung-Freiraum ermöglicht Drehbewegung ohne Belastung. Federkanal-Raum bewältigt Spannung für reibungslose Aktion. Flaches Sitzen verhindert innere Aufhöhung, die Schließung blockiert. Diese Merkmale können je nach Design variieren, daher behindern Unpassungen den Zusammenbau. Komponenten zurücksetzen statt zu zwingen.

• Scharnieraussparung-Freiraum für reibungslose Drehung ohne Einklemmung der Innenteile.
• Federkanal-Raum für richtige Spannung und Sitz.
• Klingenmodul sitzt flach ohne Aufhöhung, die Schließung beeinflusst.

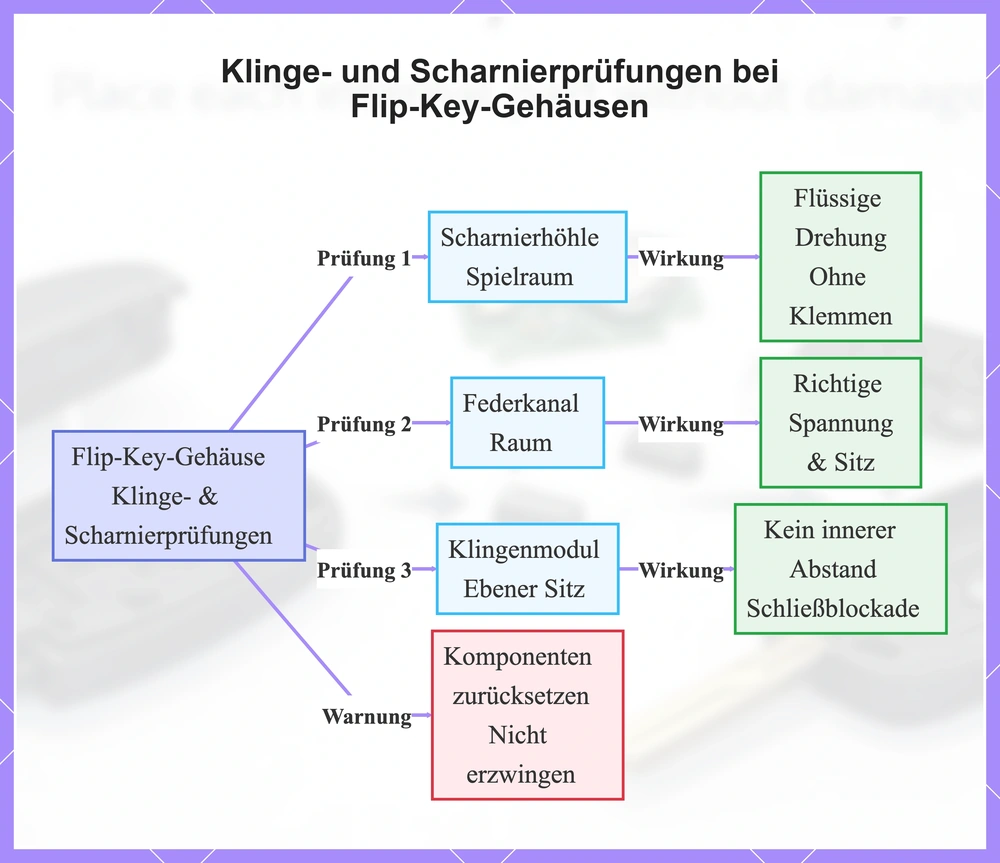

Dieses Flussdiagramm beschreibt wesentliche Überprüfungen vor dem internen Transfer für Scharnierhöhle, Federkanal und Klingenmodul von Flip-Key-Gehäusen einschließlich Effekte und Montagewarnungen.

Vorbereitung gegen Verlust von Teilen, Gehäuserisse und Kontaktschäden

Die Einrichtung zur Übertragung der Innenteile in ein neues Autoschlüsselgehäuse erfordert einen kontrollierten Arbeitsplatz, um Risiken des Verlusts kleiner Teile oder Schäden an Komponenten durch Zwangszusammenbau zu reduzieren. Gutes Licht in einem eigenen Bereich hilft, Clips und Stifte sorgfältig zu handhaben und Kraft auf empfindliche Elektronik zu vermeiden. Kontrolle kleiner Teile legt den Erfolg des gesamten Prozesses offen.

Schlechte Vorbereitung verursacht oft verlorene Federn oder Chips, die Zusammenbau erschweren, oder eingeklemmte Felder, die Tastenfunktion nach Schließung zerstören. Auslassen der Orientierungsverfolgung mit Fotos oder Layout-Notizen führt zu falschem Zusammenbau, der Gehäuse belastet, bis sie reißen. Vor Schließen pausieren, um zu prüfen, dass kleine Teile wie Federn und Chips richtig in Behältern sitzen.

• Hellen, sauberen Untergrund ohne Unordnung wählen.
• Kleinen Behälter verwenden, um Federn, Chips und andere kleine Teile aufzufangen.
• Orientierung der Innenteile vor Demontage mit schnellem Foto festhalten.
• Alte Gehäusehälften getrennt halten, um Layout während Übertragung zu wahren.
• Schrauben nach Originalpositionen in markiertem Behälter gruppieren.
• Clips und Stifte vor Fortsetzung auf Unbeschädigtheit prüfen.
• Kraft durch Doppelprüfung der Teileplatzierung in jedem Schritt vermeiden.

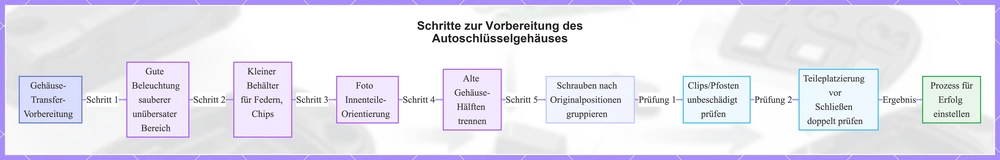

Dieses Flussdiagramm zeigt die wichtigsten Vorbereitungsschritte und Prüfungen, um verlorene Teile, gerissene Gehäuse und Kontaktschäden bei der Übertragung der Innenteile zu vermeiden.

Arbeitsplatz-Einrichtung und Kontrolle kleiner Teile für Federn, Chips und Schrauben

Beim Zerlegen eines Klappschlüssel-Autoschlüsselgehäuses zuerst Federteile isolieren, um Verlust während der Übertragung zu verhindern. Sauberen, gut beleuchteten Arbeitsplatz mit kleinen Behältern in der Nähe einrichten, um Orientierung und Position von Teilen wie Federn, Schrauben und Einlagen zu verfolgen. Einen Behälter pro Gruppe verwenden.

• Orientierung jeder Hälfte mit Marker oder Foto beschriften.
• Gehäusehälften vollständig trennen und nebeneinander legen.
• Federn sofort in dedizierten Behälter isolieren.
• Einlagen und Chips isolieren, um Vermischung mit anderen Teilen zu vermeiden.
• Schrauben nach Position in separaten Behältern gruppieren.
• Layout vor Verschieben von Innenteilen fotografieren.
• Alle Behälter gegen altes Gehäuse auf Vollständigkeit prüfen.

Handhabungsvorsichtsmaßnahmen für Elektronik und Batterieanschlüsse beim Zerlegen

Elektronik und Batterieanschlüsse an sicheren Rändern greifen, um Schadensrisiko beim Entfernen aus dem alten Autoschlüsselgehäuse zu reduzieren. Unter Komponenten nicht hebeln, da das Anschlüsse oder Kontakte verformen und schlechte Verbindungen verursachen kann.

Batteriekontakte vor weiterer Verformung, Biegung oder Kurzschlussgefahr schützen. Verformte Kontakte können intermittierende Stromprobleme auslösen, die Tastenreaktion nach Zusammenbau stören.

Machen

• Komponenten an sicheren Rändern anheben.
• Kontakte vor Handhabung auf Form prüfen.
• Eine Hand von leitfähigen Bahnen fernhalten.

Vermeiden

• Direkt unter Komponenten oder Platinen hebeln.
• Anschlüsse und Kontakte verformen oder biegen.
• Kontaktbereiche mit Werkzeugen oder Metallgegenständen kurzschließen.

Altes und neues Gehäuse öffnen ohne Clips oder Stifte zu knacken

Die Trennlinie zeigt, wo die Hälften des Autoschlüsselgehäuses aufeinandertreffen, meist entlang der Kanten oder Rückseite. Clips am Umfang oder sichtbare Schrauben, die die Hälften halten, prüfen. Hebelpunkt genau an der Trennlinie finden, um zu beginnen. Gleichmäßigen Druck entlang des Umfangs ausüben, um Clips zu lösen, ohne Stifte zu belasten.

Hälften drehen oder einen Punkt erzwingen kann Clips brechen oder Stifte biegen, was Zusammenbau erschwert. Stattdessen gleichmäßig um den Umfang gehen.

Schrauben zuerst lösen, später für richtige Ausrichtung neu setzen. Wenn es hakt, prüfen, was Hälften hält, bevor erzwingen. Für vollständigen Austauschfluss siehe Austausch-Schritte.

1. Trennlinie oder Naht identifizieren.
2. Schrauben gleichmäßig lösen.
3. Gleichmäßig am Hebelpunkt trennen.
4. Bei Biegen oder Belastung stoppen.
5. Hälften getrennt beiseite legen.

Clip-Freigabe-Ansatz ohne Drehkraft und Spannungsaufhellung

Drehkraft oder Hebeln an einem Punkt kann übermäßige Biegsamkeit erzeugen, die das Gehäuse verbiegt oder Spannungsaufhellung verursacht, wo Clips den Umfang treffen. Ein verteilter Clip-Freigabe-Ansatz bearbeitet den Umfang mit minimaler Biegsamkeit, um Hälften gleichmäßig zu trennen und lokalen Stress zu reduzieren. Wenn das Gehäuse biegt oder Spannungsaufhellung erscheint, stoppen und Hebelpunkt ändern.

• An Hebelpunkt beginnen und gleichmäßig um den Umfang fortschreiten.
• Leichten, gleichmäßigen Druck auf aufeinanderfolgende Clips ausüben, ohne Kraft zu konzentrieren.
• Beim Zurückkehren zum Startpunkt auf Biegsamkeit achten.

Schraubenbasierte Gehäuse und wo Überdrehen später meist Schließprobleme verursacht

Ungleichmäßiges Einschrauben und Überdrehen können Gehäusehälften verziehen, Lücken entlang der Naht erzeugen.

Überdrehen setzt zu viel Stress auf das Plastikgehäuse. Das verursacht oft Fehlausrichtung, wo Hälften nicht gleichmäßig treffen.

Ein Ecklücke nach Anziehen signalisiert diese Verziehung.

• Schrauben gleichmäßig über alle Punkte anziehen.
• Seiten abwechseln, um Balance zu halten.
• Stoppen, wenn Schrauben fest sitzen.
• Naht auf flachen Sitz erneut prüfen.

Innenteile aus altem Gehäuse entfernen ohne Kontakte zu biegen oder Felder zu reißen

Mit kontrollierter Entfernungsreihenfolge beginnen: weniger gesicherte Komponenten vor denen mit empfindlichen Kontakten angehen. Retentionpunkte wie Clips oder Stifte zuerst prüfen, um Zwangsheben zu vermeiden. Bei Bedarf Feld zuerst, dann Leiterplatine an Rändern, Batterie danach, Einlage zuletzt. Einlagen berücksichtigen.

Gerissene Felder und gebogene Kontakte passieren häufig, wenn Innenteile Widerstand beim Heben leisten.

Zwischen Gehäusehälften oder Halter eingeklemmt, kann ein Feld reißen. Unter Leiterplatine hebeln oder Batterieanschlüsse falsch handhaben biegt oft Kontakte. Retentionpunkte übersehen verursacht typischerweise diese Probleme. Bei Widerstand Retentionpunkte erneut prüfen.

1. Haltevorrichtungen wie Clips oder Stifte an jeder Innenkomponente erkennen.
2. Feld bei Bedarf heben, von Retentionpunkten lösen ohne Einklemmen.
3. Platine an Rändern heben, sobald umliegende Halter frei sind, Kontakte schützen.
4. Batterie schieben dann heben, um Kontakte nicht zu verformen.
5. Chip oder Einlage aus Aussparung oder Tasche holen.

Leiterplatine an sicheren Rändern anheben und Druck auf Komponenten vermeiden

PCB an Rändern mit sicherem, aber leichtem Griff greifen, um Druck auf Komponenten zu vermeiden, der Schaltkreise oder Kontakte schädigen kann. Äußere Ränder anvisieren, fern vom Zentrum. Bei festem Sitz im Kanal zuerst umliegende Felder lösen – nicht unter der PCB hebeln.

• Äußere Ränder fest, aber sanft greifen.
• Zentrale Komponenten meiden.
• Kanalsitz vorsichtig lösen.

Batterieentfernung und Neu-Setzen ohne Verformung von Federkontakten

Gebogene oder abgeflachte Federkontakte können nach Zusammenbau intermittierenden Stromverlust verursachen, daher Batterie richtungsweisend aus Halter schieben, bevor angehoben, um Federkontakte vor Verformung zu schützen.

+/−-Orientierung aus altem Gehäuse übernehmen, um korrekte Polarität bei Batterie und Kontakten zu wahren. Federkontakte während Handhabung prüfen und Kontakt Druck bestätigen.

1. Batterie aus Halter in Richtung geringstem Widerstand schieben, um Federkontakte nicht zu belasten.
2. Batterie nach Freischieben gerade anheben, nur an Rändern halten, um Anschlüsse und Federkontakte zu schützen.
3. Federkontakte auf gebogene oder abgeflachte Bereiche prüfen.
4. Neu setzen, indem zuerst Polarität ausgerichtet, dann in Position geschoben und sanft heruntergedrückt wird.
5. Gleichmäßigen Kontakt Druck über Federkontakte mit leichtem Drücktest bestätigen.

Immobilizer-Chip oder Einlage holen und korrekte Orientierung beibehalten

Falls vorhanden, Immobilizer-Chip oder Einlage im alten Gehäuse finden. Sanft entfernen, während Orientierung notiert wird, dann in passende Aussparung oder Tasche im neuen Gehäuse setzen. Diese Orientierung beibehalten, damit richtige Ausrichtung erfolgt. Pausieren, wenn Aussparung nicht klar passt – Kompatibilität erneut prüfen statt vor Schließen zu erzwingen.

1. Chip oder Einlage lokalisieren, oft in dedizierter Aussparung im alten Gehäuse.
2. Sanft herausheben ohne Orientierung zu ändern.
3. In passende Aussparung im neuen Gehäuse setzen.

Tastenfeld so platzieren, dass Tasten nach Austausch reagieren

Das Tastenfeld – auch Membran oder Gummifeld genannt – überträgt Druck von den Tastenlöchern zu den darunterliegenden Leiterplatinenkontakten. Richtiger Sitz sorgt für konsistente Betätigung bei jedem Druck. Schlechter Sitz unterbricht den Kontakt und verursacht unzuverlässige Leistung. Tastenfeld zu Tastenlöchern ausrichten für ordnungsgemäße Funktion.

Verschobene Platzierung richtet Tastenfeld falsch zu Kontakten aus, was nach Zusammenbau nicht reagierende Tasten verursachen kann. Eingeklemmter Rand blockiert freie Bewegung und erzeugt klebende Tasten. Falsche Orientierung verhindert gleichmäßigen Druck über die Membran. Gehäuse erneut öffnen und Tastenfeld neu setzen, um diese Probleme zu beheben.

1. Feldorientierung zur Gehäuse-Tastenlayout anpassen für korrekte Ausrichtung.
2. Feldränder sanft drücken, bis flach gesetzt ohne Wackeln oder Aufhöhung.
3. Auf eingeklemmte Ränder um Stifte oder Nähte prüfen, die Bewegung blockieren.
4. Keine Lücken unter dem Feld prüfen, die beim Schließen verschieben könnten.
5. Schnellen Fühltest durchführen: Tasten für gleichmäßigen Weg drücken vor endgültigem Zusammenbau.

Gummifeld flach setzen, damit es mit Gehäuse und Kontaktpunkten ausgerichtet ist

Sobald das Gummi-Tastenfeld im neuen Autoschlüsselgehäuse sitzt, mit Gehäusemerkmalen wie Tastenlöchern und Ausrichtungsstiften ausrichten. Feld an Rändern flach drücken, um gleichmäßigen Sitz ohne Lücken oder Aufhöhungen zu erreichen, die Kontakte fehlausrichten könnten.

Schnellen haptischen Check durch Drücken der Tastenbereiche vor endgültiger Schließung durchführen. Gleichmäßigen Weg über Tasten bemerken.

1. Feldkontur zu Gehäusemerkmalen und Stiften ausrichten.
2. Ränder flach drücken, um vollständig zu setzen.
3. Tastenweg auf gleichmäßige Reaktion prüfen.

Fehlausrichtungsmuster, die klebende Tasten, Doppel-Drücke oder tote Tasten verursachen

Tastenfeld-Fehlausrichtung – wie verschobenes Feld oder eingeklemmter Rand – kann klebende Tasten, Doppel-Drücke oder tote Tasten verursachen, indem Kontakt zur Leiterplatine blockiert wird. Falsche Orientierung führt zu inkonsistenter Reaktion oder Unresponsivität. Spezifisches Muster anpassen, um zu beheben; vor Nutzung öffnen und neu setzen.

• Verschobenes Feld: kann klebende Tasten oder Doppel-Drücke durch ungleichmäßigen Druck verursachen; Feld zu Tastenlöchern neu ausrichten.
• Eingeklemmter Rand: kann tote Tasten durch blockierten Weg verursachen; Einklemmung lösen und flach neu setzen.
• Falsche Orientierung: kann unresponsiv Tasten durch unpassende Kontaktpunkte erzeugen; drehen für korrekte Ausrichtung.
• Erhöhter Kontaktpunkt: kann intermittierende tote Tasten verursachen; gleichmäßig herunterdrücken, um voll zu setzen.

Innenteile setzen, damit Gehäuse flach schließt und geschlossen bleibt

Jedes Innenleben im Autoschlüsselgehäuse unter der Schließebene – der flachen Naht, wo Hälften treffen – platzieren, bevor Clips einrasten oder Schrauben angezogen werden. Alles Herausragende bildet Aufhöhungspunkte, die Hälften von flachem Sitz ohne Lücke abhalten. Zuerst Trockenmontage versuchen: Hälften ohne Befestiger zusammendrücken, um gleichmäßigen Kontakt um die Kante zu prüfen.

Ein Gehäuse, das nicht schließt, bedeutet meist, ein Innenleben sitzt zu hoch oder wird eingeklemmt, wie Platine ungesetzt in Kanälen Ecke hebend, eingeklemmtes Feld an Stiften hängend oder fehlausgerichteter Stift Naht blockierend. Öffnen und Komponenten neu setzen, um Aufhöhungspunkte zu beheben und flache Naht zu erreichen.

• Kraft: Riskiert Clips knacken, Stifte biegen oder Gehäusekanten reißen.
• Ausrichtung-zuerst: Bringt Innenteile flach entlang Naht ohne Lücken zum Sitzen.

1. Innenteile voll in Stifte und Kanäle setzen, damit nichts herausragt.
2. Hälften trocken montieren und Naht auf Aufhöhungspunkte oder Lücken prüfen.
3. Gleichmäßig ausrichten und um Umfang zusammendrücken.
4. Clips schrittweise einrasten, von gegenüberliegenden Seiten arbeiten.
5. Bei Schraubengehäusen abwechselnd anziehen ohne Übertreibung.

Innenausrichtung an Stiften und Kanälen, um eingeklemmte Felder und angehobene Platinen zu vermeiden

Innenteile voll an Stifte und Kanäle ausrichten, um Feldränder frei zu halten und Eckaufhöhung zu minimieren. Sicherstellen, dass Stifte voll eingreifen, Kanäle richtig sitzen und Feldränder frei von Hindernissen oder Einklemmung bleiben. Eine anhaltende Ecklücke deutet oft auf einen Aufhöhungspunkt genau unter dieser Ecke hin.

• Stifte eingreifen: bestätigen, dass Stifte voll in Schlitze passen ohne Widerstand.
• Kanäle gesetzt: sicherstellen, dass Komponenten gleichmäßig in Kanäle fallen ohne Wackeln oder Hochpunkte.
• Feldränder frei: prüfen, dass Feldränder flach liegen ohne Falten, Überlappungen oder Kontakt mit Stiften.
• Keine Eckaufhöhung: alle Ecken flach unter Schließebene über gesamte Montage prüfen.

Klappschlüssel-Feder- und Klingelbereich-Platzierung, die bei einer Umdrehung Abweichung häufig Schließversagen verursacht

Bei Klappschlüsselgehäusen verhindert falsches Setzen der Feder in ihrem Sitz oder des Klingenmoduls im Scharnierbereich oft flaches Schließen der Hälften. Spannung, die beim Platzieren falsch wirkt, kann Überdruck erzeugen, der Clip- oder Stifteingriff blockiert. Zurücksetzen, nicht erzwingen, wenn Spannung falsch wirkt.

• Feder voll in Kanal setzen ohne übermäßige Drehung.
• Sicherstellen, dass Klingenmodul flach im Scharnier sitzt, um Aufhöhung zu verhindern.
• Montage zurücksetzen und Spannung vor Schließung prüfen.

Schnelle Funktionsprüfungen direkt nach Zusammenbau

Funktionsprüfungen bestätigen, dass Innenteile richtig sitzen für Tastenreaktion, Schließung und Strom nach Übertragung ins neue Autoschlüsselgehäuse. Diese Tests prüfen Tastenweg- und Rückkehr-Konsistenz, Nahtflachheit ohne Lücken und Batteriekontakt vor täglichem Gebrauch. Bei Fehlschlag öffnen und neu setzen.

• Haptischen Check durchführen: Tasten für gleichmäßigen Weg über alle drücken.
• Jede Taste drücken, um reibungslose Rückkehr ohne Kleben zu prüfen.
• Nahtflachheit prüfen: Schließnaht auf gleichmäßige Ausrichtung ohne Lücke anschauen.
• Batteriekontakte bestätigen: prüfen, ob sie für Strom ausgerichtet sind ohne Biegen oder Aufhöhung.
• Schnell-Öffnungsregel: Wenn Weg ungleichmäßig wirkt oder Naht Lücke zeigt, sofort öffnen und Innenteile neu setzen.

Tastenfühl- und Reaktionsprüfungen vor täglichem Gehäuseeinsatz

Haptische Prüfungen auf gleichmäßigen Weg, kein Kleben und konsistente Rückkehr von Reaktionsprüfungen unterscheiden, um mechanische Betätigung zu bestätigen. Jede Taste voll drücken und loslassen, um haptisches Feedback zu bewerten. Wenn eine Taste falsch wirkt, Gehäuse öffnen, bevor Abnutzung das Feld schädigt.

• Gleichmäßigen Weg über alle Tasten mit glatter, einheitlicher Eindrücktiefe suchen.
• Während Drücken auf Kleben testen und konsistente Rückkehr zur Ausgangsposition sicherstellen, was auf falsch gesetztes Feld hindeuten kann.
• Prüfen, dass Tasten unter moderatem Fingerdruck konsistent betätigt werden.
• Mechanische Reaktion als wiederholbar ohne Variation bestätigen.

Schließintegritätsprüfungen, um zu bestätigen, dass nichts innen das Gehäuse auseinandertreibt

Eine sichtbare Lücke entlang der Naht oder Wackelbewegung beim Drücken des Autoschlüsselgehäuses signalisiert oft einen inneren Aufhöhungspunkt, wo Komponenten hoch sitzen oder nicht flach sitzen und sichere Schließung verhindern. Durch sanftes Umfangsdruck Nahtausrichtung und -Eingriff prüfen, auf Trennung oder Ungleichmäßigkeit achten, die Fehlausrichtung anzeigt. Wenn die Naht nach Drücken aufgeht, deutet das auf anhaltenden Aufhöhungspunkt hin, der Neu-Setzen erfordert – siehe Schließt nicht richtig: Lösungen.

• Visuelle Nahtprüfung: Gesamte Naht auf einheitlichen flachen Kontakt ohne sichtbare Lücken oder Trennungen inspizieren.
• Umfangsdruck: Gleichmäßigen, sanften Druck um den Umfang ausüben, um Biegsamkeit oder Trennung unter Last zu testen.
• Eckprüfung: Auf Ecken fokussieren, wo Aufhöhungspunkte häufig auftreten, drücken, um Wackeln oder ungleichmäßige Schließung zu erkennen.
• Öffnungsregel: Drücken und loslassen; wenn Naht aufgeht oder Lücken bestehen, ist ein Aufhöhungspunkt vorhanden.

Wenn nach der Übertragung etwas schiefgeht, schnellste Ursachen zur Nachprüfung

Nach Übertragung der Innenteile ins neue Autoschlüsselgehäuse mit schnellen Nachprüfungen auf gängige Sitzprobleme beginnen, statt Elektronikausfall anzunehmen. Die meisten Probleme rühren von mechanischer Fehlausrichtung beim Zusammenbau her, wie Komponenten, die nicht flach oder richtig ausgerichtet sitzen. Gehäuse öffnen, Teile inspizieren und neu setzen – das ist ein normaler, schneller Schritt, der Symptome oft ohne weitere Maßnahmen behebt.

Drei dominante Symptome treten häufig auf: Tasten reagieren nicht, typisch durch Tastenfeld oder Kontakte nicht richtig gesetzt; Gehäuse schließt nicht, meist durch Aufhöhungspunkt oder fehlausgerichteten Stift, der flachen Zusammenbau blockiert; Auto startet nicht, höchstwahrscheinlich durch fehlenden oder falsch platzierten Transponder. Diese Sitzursachen erklären viele Probleme nach Übertragung, daher systematisch neu setzen, bevor eskaliert wird. Wenn grundlegende Nachprüfungen nicht helfen, zu spezifischer Fix-Seite übergehen.

Symptom	Häufigste Übertragungsursache	Schnelle Nachprüfung
Tasten reagieren nicht	Tastenfeld oder Kontakte nicht flach gesetzt	Tastenfeld und Leiterplatinenkontakte neu setzen.
Gehäuse schließt nicht	Aufhöhungspunkt oder fehlausgerichteter Stift	Innenteile auf hoch sitzende Komponenten prüfen und Stifte neu ausrichten.
Auto startet nicht	Fehlender oder falsch platzierter Transponder	Transponder-Vorhandensein bestätigen und in richtiger Aussparung neu setzen.

Warum hören Tasten nach Gehäuseaustausch auf zu funktionieren? Meist sitzt Feld oder Platine nicht flach. Das richtet Kontakte fehl aus und verhindert ordnungsgemäße Tastenbetätigung. Tastenfeld und Leiterplatine neu setzen, um Ausrichtung wiederherzustellen.

Warum schließt das Gehäuse nach Übertragung nicht? Ein Innenleben sitzt zu hoch oder eingeklemmt. Das erzeugt Widerstand an Naht oder Clips. Öffnen und Komponenten für flachen Sitz neu ausrichten.

Tasten reagieren nicht nach Gehäuseaustausch: Feld-Sitz, Kontakt-Ausrichtung und fehlende Einlagen

Nicht reagierende Tasten nach Gehäuseaustausch rühren oft von schlechter Feldorientierung, nicht flach gesetztem Feld, unrichtigem Platinensitz, gebogenen Federkontakten oder einer fehlenden Einlage her, die Weg blockiert. Gehäuse öffnen und diese Elemente der Reihe nach prüfen, jeweils neu setzen, um Kontakt und Ausrichtung wiederherzustellen. Wenn Neu-Setzen nicht behebt, siehe Tasten reagieren nach dem Austausch nicht für weitere Prüfungen.

1. Feldorientierung prüfen: bestätigen, dass Feld oder Membran korrekt mit Tastenlöchern ausgerichtet ist und ohne Verdrehung sitzt.
2. Prüfen, ob Feld flach gesetzt ist: sicherstellen, dass keine Ränder heben oder falten, was ordnungsgemäße Tastenbetätigung verhindert.
3. Platinensitz inspizieren: an Rändern anheben, um zu bestätigen, dass gleichmäßig ohne Wackeln oder Fehlausrichtung sitzt.
4. Federkontakt oder Kontaktfeder Form untersuchen: nach Biegungen oder Abflachungen suchen, die Strom oder Reaktion stören können.
5. Keine fehlende Einlage bestätigen: Abstandshalter oder Chips prüfen, die Feldweg oder Kontaktpunkte blockieren könnten.
6. Nach jedem Neu-Setzen zusammenbauen und Tastenreaktion testen, um Problem einzugrenzen.

Gehäuse schließt nicht oder bleibt nicht geschlossen: innere Aufhöhungspunkte, Clip-Eingriff und Schraubenspannung

Wenn Ihr Autoschlüsselgehäuse nach der Innenübertragung nicht schließt oder nicht geschlossen bleibt, nach Lücke suchen, die auf Aufhöhungspunkt oder Blockade hinweist. Oft sieht man angehobene Platineneecke, die eine Seite hochdrückt, eingeklemmten Feldrand, der Clips blockiert, oder fehlausgerichteten Stift, der gleichmäßigen Sitz stoppt. Öffnen, Teile prüfen und alles neu setzen für festen Clip-Eingriff und ausgeglichene Schraubenspannung. Nicht zwanghaft schließen – das schädigt Clips oder Stifte nur mehr.

• Angehobene Platineneecke → auf Wackeln oder Hochpunkte darunter prüfen → öffnen und Platine flach ins Tablett drücken.
• Eingeklemmter Feldrand → Ränder bei Schließpunkten auf Falten prüfen → Rand glätten und ausrichten vor erneutem Versuch.
• Fehlausgerichteter Stift → Stifte in Kanäle prüfen → Stift verschieben und Innenteile komplett neu setzen.
• Unvollständiger Clip-Eingriff → Clip-Stellen auf teilweisen Halt scannen → Komponenten tiefer fallen lassen für vollen Einrast.
• Ungleichmäßige Schraubenspannung → verzogene Nähte von Überdrehen erkennen → gleichmäßig lösen, neu setzen, dann seitlich abwechselnd anziehen.

Auto startet nicht nach Gehäuseaustausch: Transponder oder Immobilizer-Chip nicht übertragen oder falsch platziert

Ein Auto, das nach Gehäuseaustausch nicht startet, kann auf fehlenden Transponder oder Immobilizer-Chip hinweisen, der nicht übertragen wurde. Dieser kleine Chip, oft ein separates reiskorngroßes Element, muss im neuen Gehäuse richtig sitzen, damit das Immobilizer-System des Fahrzeugs den Schlüssel erkennt.

Wiederholte Startversuche stoppen, bis Transponder-Übertragung durch Prüfen des alten Gehäuses bestätigt ist – das vermeidet wiederholte Fehlversuche.

1. Wiederholte Startversuche sofort stoppen.
2. Neues Gehäuse öffnen, um Innenteile zu prüfen.
3. Transponder oder Immobilizer-Chip lokalisieren, falls fehlend oder verschoben.
4. Korrekt in passender Aussparung setzen.
5. Schlüssel nach Zusammenbau erneut testen.
