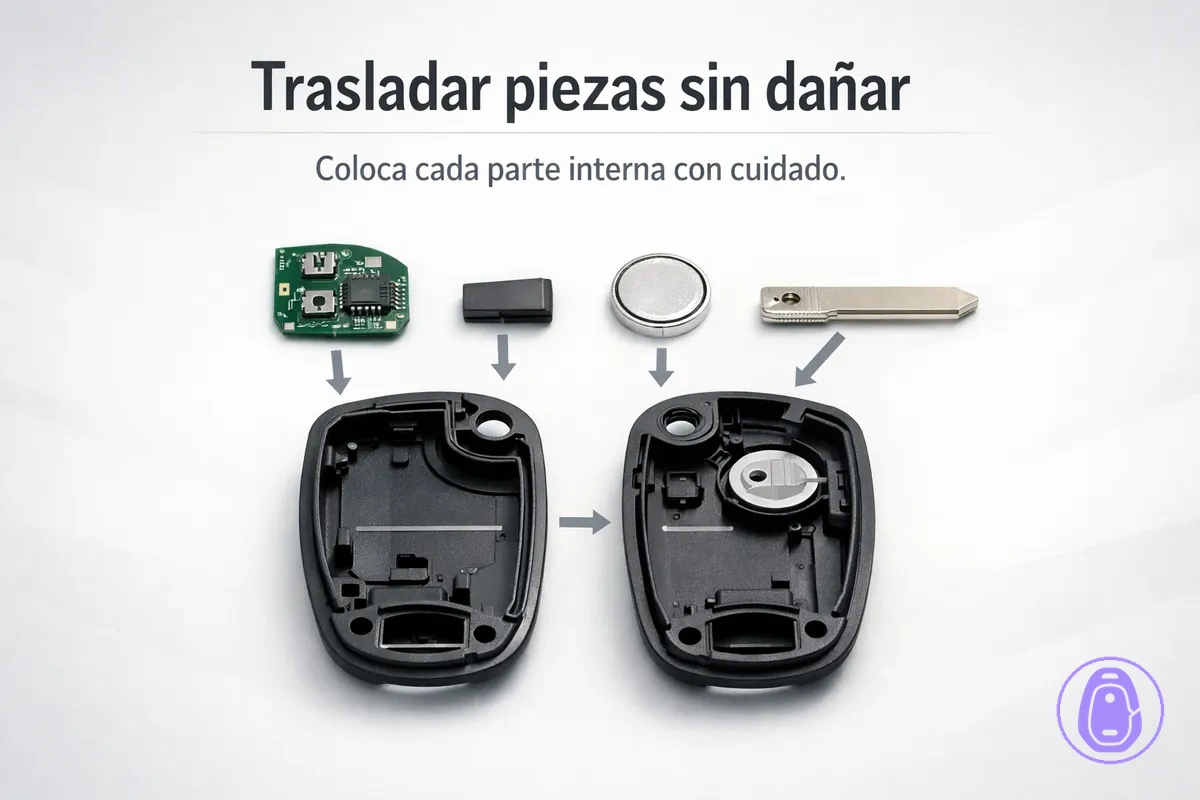

Ilustración de la carcasa abierta mostrando dónde van las piezas internas durante un traslado cuidadoso.

Traslado de piezas internas de carcasa de llave de coche sin daños

El traslado de piezas internas de carcasa de llave de coche consiste en extraer las piezas internas de la carcasa antigua y moverlas a una nueva carcasa de llave de coche—también llamada carcasa de llavero. Estas piezas internas suelen incluir la placa de circuito, contactos de batería, almohadilla de botones y, a veces, un chip transpondedor.

El éxito depende de que la placa de circuito y la almohadilla de botones queden planas y alineadas con los orificios de los botones. Esta página se centra solo en el traslado físico seguro, no en los pasos completos de sustitución ni en el diagnóstico de problemas.

El manejo suave sin fuerza ni torsión establece la mentalidad correcta para trasladar las piezas internas de carcasa de llave de coche. Los botones suelen dejar de funcionar por desalineación, o la carcasa no cierra por mal asiento. La solución suele ser reabrir y reposicionar. Volver al hub de sustitución.

Los diseños de carcasa pueden usar clips o tornillos, lo que afecta cómo abrirlas y reensamblarlas.

Si algo resiste el cierre, deténgase y reposicione—no lo fuerce.

Componentes internos implicados en un intercambio de carcasa de llave de coche y por qué importan

Los componentes internos transferidos durante un intercambio de carcasa de llave de coche suelen incluir la placa de circuito o PCB, batería y contactos, almohadilla de botones o membrana, e insertos o separadores.

La placa de circuito gestiona las señales para las funciones remotas. La batería suministra energía a través de sus contactos. Los contactos de batería desalineados suelen causar alimentación intermitente. La almohadilla de botones presiona contra la placa de circuito a través de los orificios de los botones para botones receptivos. Una mala alineación puede hacer que los botones no respondan. Los insertos y separadores mantienen la alineación para un ajuste y cierre correctos. Mantenga las piezas orientadas para evitar problemas.

La gente a menudo piensa que el intercambio de carcasa requiere reprogramación, pero el intercambio de carcasa cambia la vivienda; no cambia la identidad electrónica de su llave. Esta página cubre solo el traslado físico.

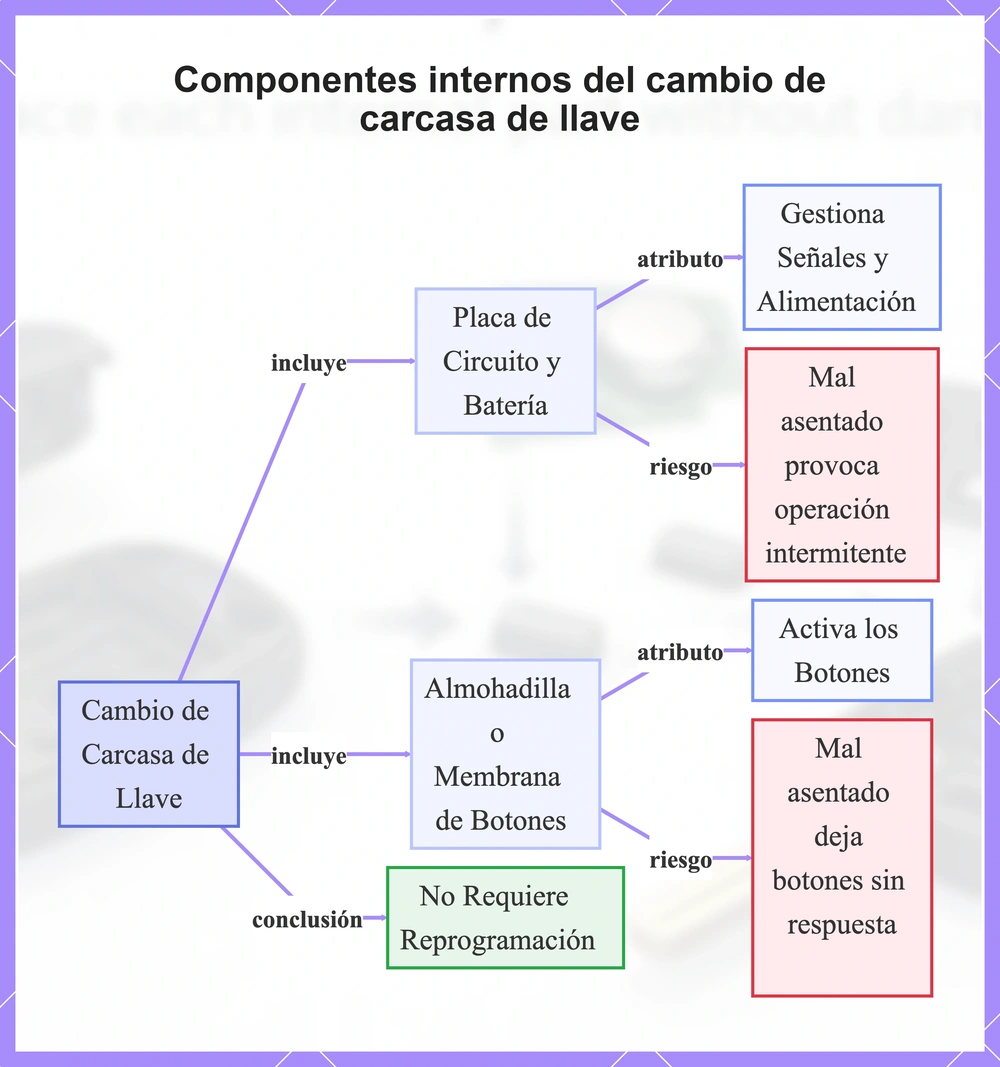

Este diagrama muestra los componentes internos clave transferidos en un cambio de carcasa de llave, sus funciones, riesgos comunes de desalineación y que no requiere reprogramación.

Componentes internos del cambio de carcasa de llave

Placa de circuito, puntos de contacto de batería y cómo se registran las pulsaciones de botones

La placa de circuito, o PCB, se asienta plana en la bandeja interna de la carcasa. Se alinea con los contactos de batería y los puntos de contacto de botones para las conexiones eléctricas. Los contactos de batería—normalmente contactos a resorte—presionan contra los terminales de la batería para suministrar energía a la PCB. Una pulsación de botón ocurre cuando la almohadilla de botones une los puntos de contacto de botones en la PCB, registrando la señal. Doblar los contactos a resorte es un error común que puede causar alimentación intermitente. No presione sobre los componentes.

Una placa que se balancea o queda por encima de la bandeja no está asentada.

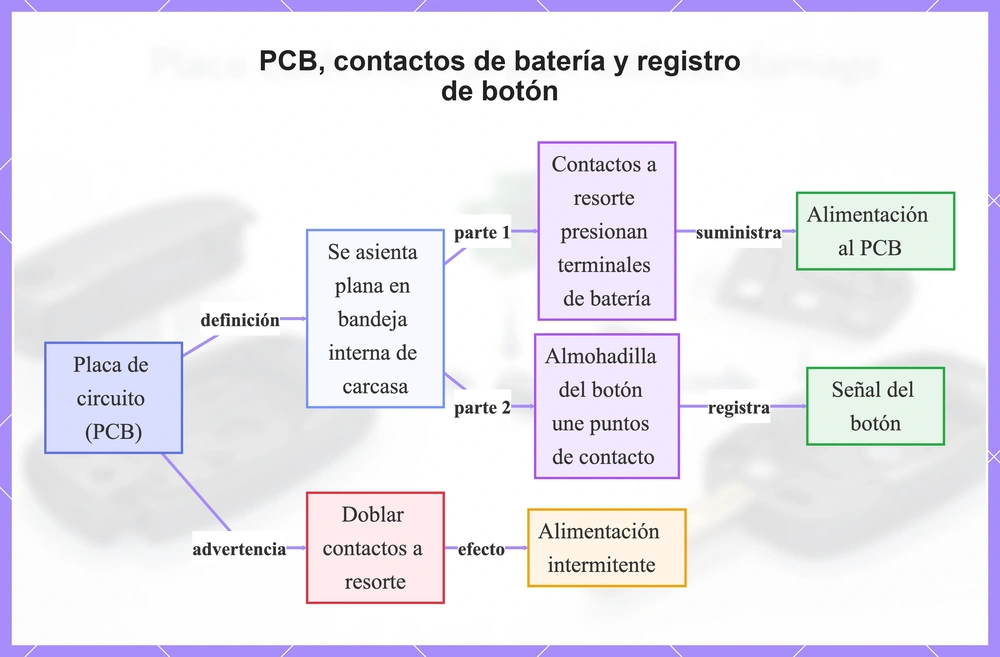

Este diagrama explica el asiento del PCB en la carcasa, conexiones eléctricas de batería y botón, proceso de registro de señal y error común con su efecto.

PCB, contactos de batería y registro de botón

Colocación del chip inmovilizador o transpondedor y qué pasa si se omite

Algunas llaves de coche incluyen un chip inmovilizador o transpondedor separado como un pequeño inserto. Transfiéralo a la nueva carcasa cuando esté presente. El transpondedor encaja en una cavidad en la carcasa y envía una señal única al sistema inmovilizador de su vehículo. Si omite el chip durante el traslado, el vehículo puede no reconocer la llave o arrancar.

Localice y mueva solo el chip—no se necesita programación aquí. ¿No lo encuentra? Haga una pausa, revise la carcasa antigua de nuevo y evite forzar el cierre de la carcasa hasta confirmar que el transpondedor está en su lugar.

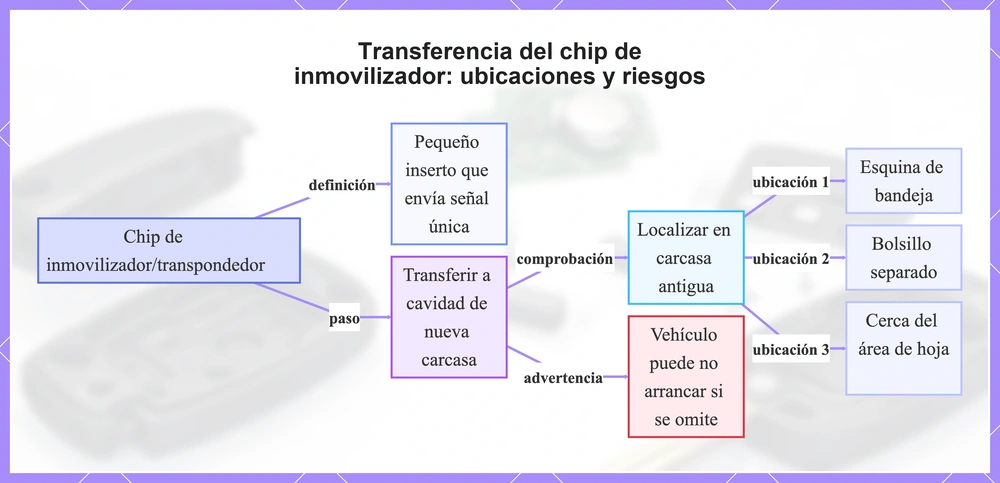

Este diagrama muestra el chip de inmovilizador en carcasas de llaves, proceso de transferencia, dónde localizarlo y riesgos si se omite.

Transferencia del chip de inmovilizador: ubicaciones y riesgos

Confirme que la nueva carcasa aceptará sus piezas internas antes de comenzar el traslado

Antes de mover las piezas internas de la carcasa antigua, confirme la compatibilidad de la nueva carcasa para aceptarlas.

Verifique que los postes de alineación coincidan, la forma de la bandeja permita que las piezas internas queden al ras, los orificios de botones se alineen con la forma de la almohadilla de botones y la geometría de los contactos de batería se alinee correctamente. Estos puntos ayudan a que las piezas internas se asienten correctamente sin problemas. Desajustes en la geometría de la carcasa pueden impedir un buen ajuste. Nunca fuerce el cierre en una verificación fallida.

Estos desajustes comúnmente causan botones inactivos debido a mal contacto de la almohadilla de botones o una carcasa que no cierra por piezas internas elevadas. Detenga el traslado, alinee las carcasas antigua y nueva para compararlas, luego reposicione después de las verificaciones de alineación. Una pre-verificación rápida como esta reduce el esfuerzo y riesgo desperdiciados. Problemas persistentes significan verificar la compatibilidad de nuevo primero.

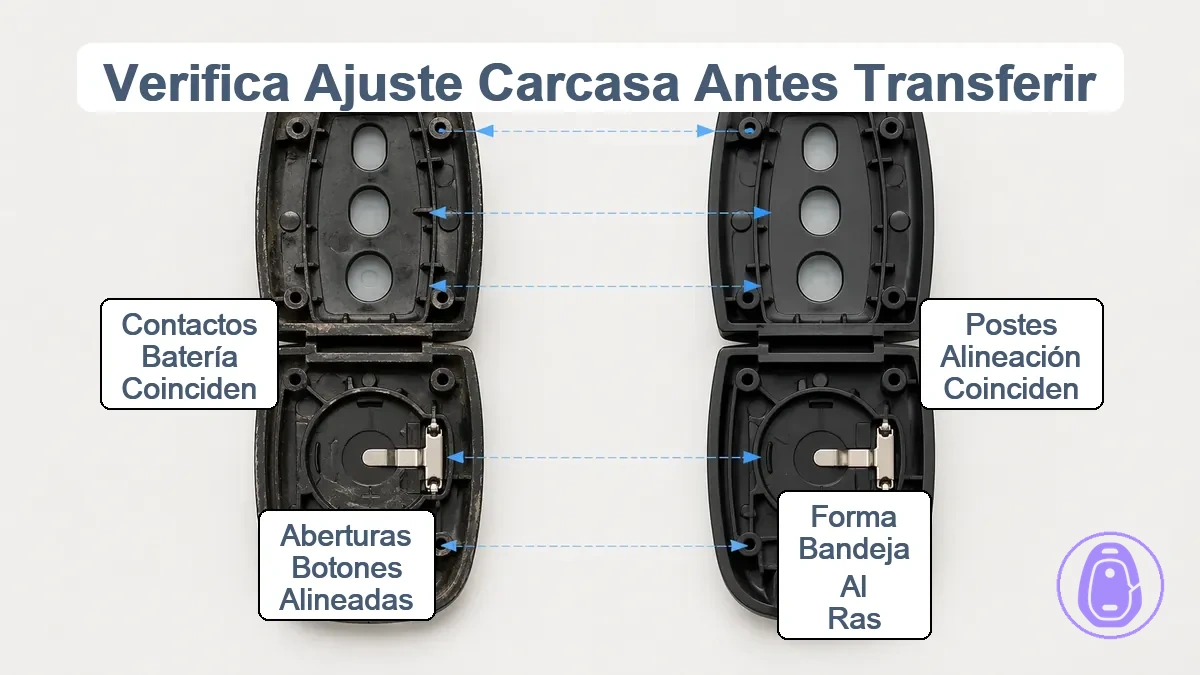

Ilustración en primer plano de dos carcasas de llaves de coche que muestran postes de alineación, orificios de botones y contactos de batería con flechas que indican áreas que deben coincidir.
Punto que debe coincidirQué buscarQué falla si está desalineado
Postes de alineaciónPostes se alinean con orificios internosPiezas internas pueden desplazarse, no quedar al ras
Forma de la bandejaForma acuna la placa uniformementePuede crear puntos de elevación que bloquean el cierre
Orificios de botones vs forma de almohadillaOrificios coinciden con contorno de almohadillaBotones pueden volverse no receptivos o atascados
Geometría de contactos de bateríaContactos se alinean sin solapamientoPuede causar alimentación intermitente o falta de respuesta

P: ¿Necesito reprogramar después de intercambiar carcasas?

R: Generalmente no—solo está moviendo la misma electrónica. Los problemas suelen provenir del asiento o traslado del chip, no de la programación. Los intercambios de carcasa rara vez necesitan reprogramación.

Orificios de botones, forma de la almohadilla de botones de goma y postes de alineación que deben coincidir

Las verificaciones de geometría de la llave en la almohadilla de botones de goma incluyen alineación de orificios de botones, ajuste del contorno de la almohadilla y posicionamiento de postes. Los orificios de botones se alinean sobre los puntos de contacto elevados de la almohadilla de botones de goma para que las pulsaciones se transmitan de manera receptiva a la placa de circuito. El contorno de la almohadilla de botones de goma encaja en la cavidad de la carcasa para evitar desplazamientos o salientes durante el cierre. Los postes de alineación, o postes de localización, se asientan en las ranuras de la almohadilla para un posicionamiento seguro.

Si la almohadilla no puede quedar plana y alinearse limpiamente, la carcasa carece de ajuste interno.

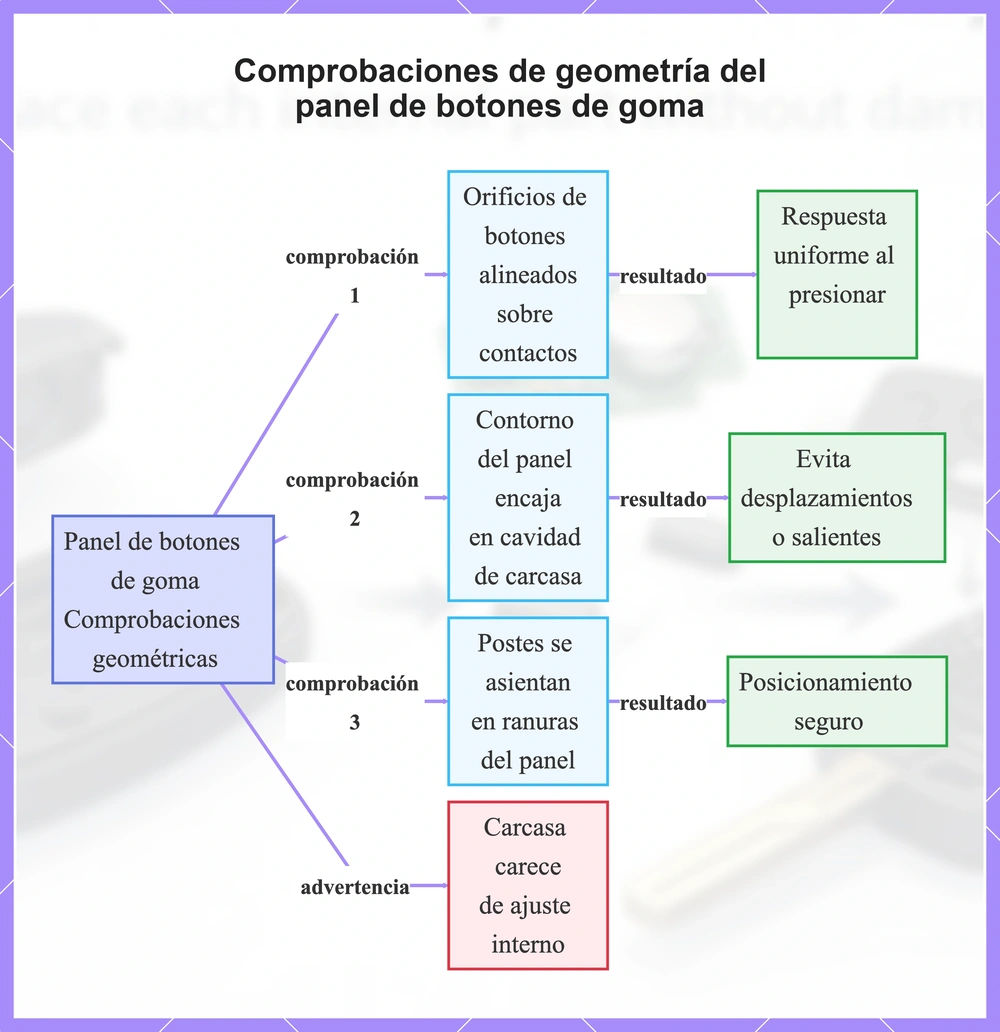

Este diagrama de flujo muestra las comprobaciones geométricas clave del panel de botones de goma, sus resultados de aprobación y el principal resultado de fallo.

Comprobaciones de geometría del panel de botones de goma

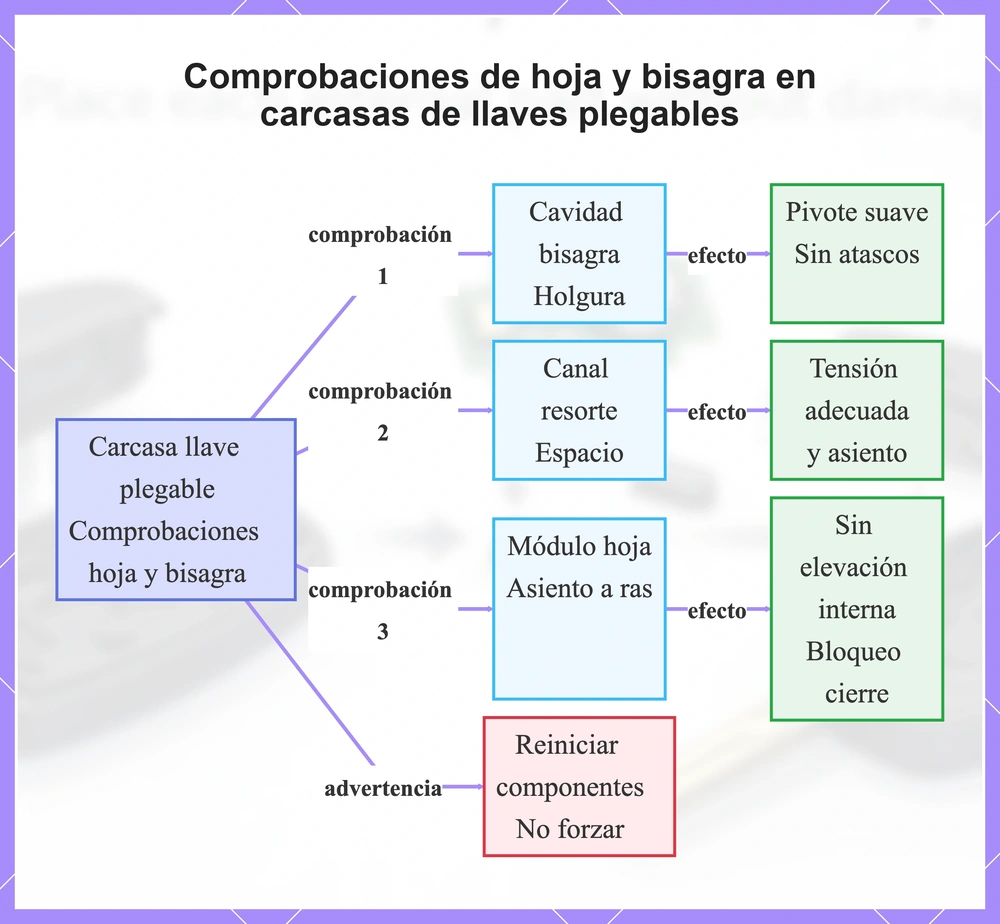

Verificaciones del área de la hoja y región de bisagra para carcasas de llave abatible sin convertir esto en una guía de ajuste

Para carcasas de llave abatible, verifique el espacio libre de la cavidad de bisagra, el espacio del canal de resorte y el asiento al ras del módulo de hoja antes del traslado interno.

El espacio libre de la cavidad de bisagra soporta el movimiento de pivote sin tensión. El espacio del canal de resorte maneja la tensión para una acción suave. El asiento al ras previene elevaciones internas que bloquean el cierre. Estas características pueden variar según el diseño, por lo que los desajustes dificultan el reensamblaje. Reposicione los componentes en lugar de forzarlos.

Este diagrama describe las comprobaciones esenciales previas a la transferencia en cavidad de bisagra, canal de resorte y módulo de hoja de carcasas de llaves plegables, con sus efectos y advertencias de reensamblaje.

Comprobaciones de hoja y bisagra en carcasas de llaves plegables

Preparación que previene piezas perdidas, carcasas agrietadas y daños en contactos

Preparar el traslado de piezas internas a una nueva carcasa de llave de coche requiere un espacio de trabajo controlado para reducir riesgos de perder piezas pequeñas o dañar componentes por reensamblaje forzado. Buena iluminación en un área dedicada ayuda a manejar clips y postes con cuidado mientras se evita fuerza en la electrónica delicada. El control de piezas pequeñas prepara todo el proceso para el éxito.

Pobre preparación a menudo causa resortes o chips perdidos que hacen el reensamblaje difícil, o almohadillas pellizcadas que arruinan la función de botones después del cierre. Omitir el seguimiento de orientación con fotos o notas de diseño puede llevar a reensamblaje incorrecto que tensiona las carcasas hasta que se agrietan. Haga una pausa antes de cerrar para verificar que piezas pequeñas como resortes y chips queden bien en los contenedores.

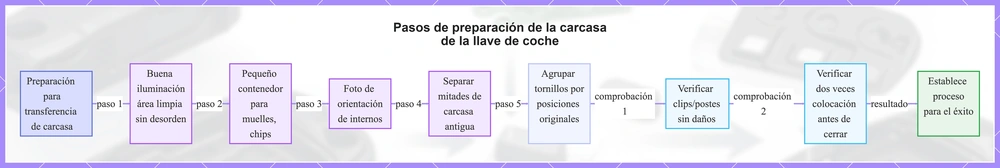

Este diagrama de flujo muestra los pasos clave de preparación y comprobaciones para evitar piezas perdidas, carcasas agrietadas y daños por contacto durante la transferencia de internos.

Pasos de preparación de la carcasa de la llave de coche

Configuración del espacio de trabajo y control de piezas pequeñas para resortes, chips y tornillos

Al desmontar una carcasa de llave de coche abatible, aísle las piezas de resorte primero para prevenir pérdidas durante el traslado. Configure un espacio de trabajo limpio y bien iluminado con contenedores pequeños cerca para rastrear la orientación y ubicación de piezas como resortes, tornillos e insertos. Use un contenedor por grupo.

Precauciones de manejo para electrónica y terminales de batería durante el desmontaje

Sostenga la electrónica y los terminales de batería por bordes seguros para reducir el riesgo de daño al extraerlos de la carcasa de llave de coche antigua. Evite hacer palanca bajo los componentes, ya que eso puede deformar terminales o contactos y causar malas conexiones.

Proteja los contactos de batería contra más deformación, doblado o exposición a cortocircuitos. Contactos deformados pueden provocar problemas de alimentación intermitente que interrumpen la respuesta de botones después del reensamblaje.

Haga

Evite

Abrir la carcasa antigua y la nueva sin romper clips o postes

La línea de separación muestra dónde se unen las mitades de la carcasa de llave de coche, normalmente a lo largo de los bordes o la parte trasera. Busque clips alrededor del perímetro o tornillos visibles que sujetan las mitades. Encuentre un punto de palanca justo en la línea de separación para comenzar. Aplique presión uniforme a lo largo del perímetro para liberar los clips sin tensionar los postes.

Girar las mitades o forzar un solo punto puede romper clips o doblar postes, haciendo el reensamblaje difícil. En su lugar, vaya alrededor del perímetro de manera constante.

Afloje cualquier tornillo primero, luego reposiciónelos después para una alineación correcta. Cuando se atasque, verifique qué sujeta las mitades antes de forzarlo. Si necesita el flujo completo de sustitución, vea Pasos de sustitución.

  1. Identifique la línea de separación o junta.
  2. Afloje tornillos uniformemente.
  3. Separe uniformemente en el punto de palanca.
  4. Deténgase si aparece doblado o tensión.
  5. Coloque las mitades aparte por separado.

Enfoque de liberación de clips que evita fuerza de torsión y blanqueamiento por tensión

La fuerza de torsión o la palanca en un solo punto puede crear flexión excesiva que dobla la carcasa o lleva a blanqueamiento por tensión donde los clips se encuentran con el perímetro. Un enfoque de liberación de clips distribuido recorre el perímetro con flexión mínima para separar las mitades de manera uniforme y reducir el estrés localizado. Si la carcasa se dobla o aparece blanqueamiento por tensión, deténgase y cambie el punto de palanca.

Carcasas basadas en tornillos y dónde el sobreapriete posterior suele causar problemas de cierre

Asiento irregular de tornillos y sobreapriete pueden deformar las mitades de la carcasa, creando huecos a lo largo de la junta.

Sobreapriete pone demasiada tensión en la carcasa de plástico. Esto a menudo causa desalineación donde las mitades no se encuentran uniformemente.

Un hueco en la esquina después de apretar señala esta deformación.

Extraer las piezas internas de la carcasa antigua sin doblar contactos ni romper almohadillas

Comience con un orden de extracción controlado: aborde componentes menos asegurados antes que aquellos con contactos delicados. Verifique puntos de retención como clips o postes primero para evitar forzar cualquier elevación. Extraiga almohadilla si es necesario, luego placa de circuito por los bordes, batería después, inserto al final. Tenga en cuenta los insertos.

Almohadillas rotas y contactos doblados ocurren comúnmente cuando las piezas internas resisten la elevación.

Pellizcada entre mitades de carcasa o un retenedor, una almohadilla puede romperse. Hacer palanca bajo la placa de circuito o manipular mal los terminales de batería a menudo dobla contactos. Pasar por alto puntos de retención causa típicamente estos problemas. Cuando resista, revise de nuevo los puntos de retención.

  1. Identifique retenedores como clips o postes en cada componente interno.
  2. Levante almohadilla si es necesario, liberándola desde puntos de retención sin pellizcar.
  3. Levante placa por bordes una vez libres los retenedores circundantes, protegiendo contactos.
  4. Deslice luego levante batería para evitar deformar contactos.
  5. Recupere chip o inserto de su cavidad o bolsillo.

Levantar la placa de circuito por bordes seguros y evitar presión sobre componentes

Sostenga la PCB por sus bordes con un agarre seguro pero ligero para prevenir presión sobre componentes, lo que puede dañar circuitos o contactos. Apunte a los bordes exteriores, lejos del centro. Cuando esté firmemente asentada en un canal, libere primero las almohadillas circundantes—no haga palanca bajo la PCB.

Extracción de la batería y reposicionamiento sin deformar contactos a resorte

Contactos a resorte doblados o aplanados pueden causar pérdida de alimentación intermitente después del reensamblaje, por lo que extraiga y reposicione la batería de manera direccional deslizándola fuera de su soporte antes de levantarla para proteger los contactos a resorte de la deformación.

Coincida la orientación +/− que encontró en la carcasa antigua para mantener la polaridad correcta con la batería y los contactos. Inspeccione los contactos a resorte durante el manejo y confirme la presión de contacto.

  1. Deslice la batería fuera de su soporte en la dirección de menor resistencia para evitar tensionar los contactos a resorte.
  2. Levante la batería directamente una vez deslizada libre, sosteniéndola solo por los bordes para proteger terminales y contactos a resorte.
  3. Verifique los contactos a resorte en busca de áreas dobladas o aplanadas.
  4. Reposicione alineando la polaridad primero, luego deslice en posición antes de presionar suavemente hacia abajo.
  5. Confirme presión de contacto uniforme en los contactos a resorte con una prueba de presión ligera.

Recuperar el chip inmovilizador o inserto y mantenerlo orientado correctamente

Cuando esté presente, encuentre el chip inmovilizador o inserto en la carcasa antigua. Retírelo suavemente mientras anota su orientación, luego siéntelo en la cavidad o bolsillo coincidente en la nueva carcasa. Mantenga esa orientación para que se alinee correctamente. Haga una pausa si la cavidad no coincide claramente—revise la compatibilidad en lugar de forzarlo antes de cerrar la carcasa.

  1. Localice el chip o inserto, a menudo en una cavidad dedicada en la carcasa antigua.
  2. Levántelo suavemente sin cambiar la orientación.
  3. Siéntelo en la cavidad coincidente en la nueva carcasa.

Colocar la almohadilla de botones para que los botones sigan receptivos después del intercambio

La almohadilla de botones—también llamada membrana o almohadilla de goma—transmite la presión de los orificios de botones a los contactos de la placa de circuito debajo. El asiento correcto ayuda a entregar actuación consistente con cada pulsación. Mal asiento rompe el contacto y causa rendimiento poco fiable. Alinee la almohadilla de botones a los orificios de botones para función correcta.

Colocación desplazada desalinea la almohadilla de botones con los contactos, lo que puede causar botones que no funcionan después del reensamblaje. Un borde pellizcado bloquea el movimiento libre y crea botones atascados. Orientación incorrecta impide presión uniforme a través de la membrana. Reabra y reposicione la almohadilla de botones para corregir estos problemas.

  1. Coincida la orientación de la almohadilla con el diseño de botones de la carcasa para alineación correcta.
  2. Presione bordes de la almohadilla suavemente hasta que se asiente plana sin balanceo ni elevación.
  3. Verifique bordes pellizcados alrededor de postes o juntas que bloqueen el movimiento.
  4. Verifique no hay huecos bajo la almohadilla que puedan desplazarse durante el cierre.
  5. Realice prueba rápida de tacto: pulse botones para recorrido uniforme antes del ensamblaje final.

Asentar la almohadilla de goma plana para que se alinee con la carcasa y puntos de contacto

Una vez que la almohadilla de botones de goma se asiente en la nueva carcasa de llave de coche, alínela con características de la carcasa como orificios de botones y postes de alineación. Presione la almohadilla plana por los bordes para obtener asiento uniforme sin huecos ni elevaciones que puedan desalinear contactos.

Realice una verificación táctil rápida presionando las áreas de botones antes del cierre final. Debería notar recorrido uniforme en los botones.

  1. Alinee el contorno de la almohadilla a características de la carcasa y postes.
  2. Presione bordes planos para asiento completo.
  3. Verifique el recorrido de botones para respuesta uniforme.

Patrones de desalineación que causan botones atascados, pulsaciones dobles o botones muertos

La desalineación de la almohadilla de botones—como una almohadilla desplazada o borde pellizcado—puede llevar a botones atascados, pulsaciones dobles o botones muertos al bloquear el contacto con la placa de circuito. Orientación incorrecta tiende a causar respuesta inconsistente o falta de respuesta. Ajuste el patrón específico para corregirlo; reabra y reposicione antes de usar.

Asentar piezas internas para que la carcasa cierre al ras y permanezca cerrada

Coloque cada pieza interna en la carcasa de llave de coche por debajo del plano de cierre—la junta plana donde se encuentran las mitades—antes de encajar clips o apretar tornillos. Cualquier cosa que sobresalga forma puntos de elevación que pueden impedir que las mitades queden al ras sin hueco. Pruebe un ajuste en seco primero: presione las mitades juntas sin sujetadores para verificar contacto uniforme alrededor del borde.

Una carcasa que no cierra suele significar que una pieza interna está demasiado alta o se pellizca, como una placa no asentada en canales que eleva una esquina, una almohadilla pellizcada enganchada en postes, o un poste desalineado que obstruye la junta. Reabra y reposicione componentes para corregir puntos de elevación y obtener una junta al ras.

  1. Asiente piezas internas completamente en postes y canales para que nada sobresalga.
  2. Ajuste en seco las mitades e inspeccione la junta en busca de puntos de elevación o huecos.
  3. Alinee uniformemente y presione juntas alrededor del perímetro.
  4. Encaje clips gradualmente, trabajando desde lados opuestos.
  5. Para carcasas con tornillos, apriete alternadamente sin exagerar.

Alineación interna contra postes y canales para evitar almohadillas pellizcadas y placas elevadas

Alinee las piezas internas completamente contra postes y canales para mantener los bordes de la almohadilla libres y minimizar la elevación en las esquinas. Asegúrese de que los postes encajen completamente, los canales se asienten correctamente y los bordes de la almohadilla queden libres de obstrucciones o pellizcos. Un hueco persistente en la esquina a menudo indica un punto de elevación justo debajo de esa esquina.

Colocación del resorte y área de la hoja en llaves abatibles que comúnmente causa fallo de cierre cuando está mal por un giro

En carcasas de llave abatible, mal asiento del resorte en su asiento o del módulo de hoja en la región de bisagra a menudo impide que las mitades cierren al ras. Tensión que se siente mal durante la colocación puede crear presión excesiva que bloquea el encaje de clips o postes. Reposicione, no fuerce si la tensión se siente mal.

Verificaciones funcionales rápidas inmediatamente después del reensamblaje

Las verificaciones funcionales confirman que las piezas internas se asientan correctamente para respuesta de botones, cierre y alimentación después del traslado a una nueva carcasa de llave de coche. Estas pruebas verifican recorrido y consistencia de retorno de botones, planitud de la junta sin huecos y contacto de batería antes del uso diario. Reabra y reposicione si falla alguna verificación.

Verificaciones de tacto y respuesta de botones antes de depender diariamente de la carcasa

Distinga las verificaciones táctiles para recorrido uniforme, sin atascos y retorno consistente de las verificaciones de respuesta para confirmar la actuación mecánica. Pulse cada botón completamente y suéltelo para evaluar la retroalimentación táctil. Si un botón se siente mal, reabra la carcasa antes de que el desgaste dañe la almohadilla.

Verificaciones de integridad de cierre para confirmar que nada dentro empuja la carcasa

Un hueco visible a lo largo de la junta o movimiento de balanceo cuando se presiona la carcasa de llave de coche a menudo indica un punto de elevación interno donde los componentes quedan altos o no se asientan al ras, impidiendo un cierre seguro. Pruebe aplicando presión suave perimetral para verificar alineación y encaje de la junta, observando cualquier separación o irregularidad que indique desalineación. Si la junta se reabre después de presionar, esto indica un punto de elevación persistente que requiere reposicionamiento—vea Soluciones cuando no cierra bien.

Si algo sale mal después del traslado, las causas más rápidas para revisar de nuevo

Después de trasladar las piezas internas a una nueva carcasa de llave de coche, comience la resolución de problemas con revisiones rápidas para problemas comunes de asiento en lugar de asumir fallo electrónico. La mayoría de los problemas provienen de desalineación mecánica durante el reensamblaje, como componentes que no quedan planos o alineados correctamente. Reabra la carcasa para inspeccionar y reposicionar piezas—este es un paso normal y rápido que a menudo resuelve los síntomas sin más intervención.

Tres síntomas dominantes suelen aparecer: botones que no funcionan, típicamente por almohadilla de botones o contactos no asentados correctamente; la carcasa no cierra, normalmente por un punto de elevación o poste desalineado que bloquea el ensamblaje al ras; y el coche no arranca, lo más probable por un transpondedor ausente o mal colocado. Estas causas de asiento explican muchos problemas posteriores al traslado, así que reposicione metódicamente antes de escalar. Cuando las revisiones básicas no ayuden, pase a la página de corrección dedicada cuando sea necesario.

SíntomaCausa más probable del trasladoRevisión rápida
Botones que no funcionanAlmohadilla de botones o contactos no asentados planosReposicione la almohadilla de botones y contactos de la placa de circuito.
Carcasa no cierraPunto de elevación o poste desalineadoVerifique piezas internas en busca de componentes elevados y realinee postes.
Coche no arrancaTranspondedor ausente o mal colocadoConfirme presencia del transpondedor y reposicione en la cavidad correcta.

¿Por qué dejan de funcionar los botones después de un intercambio de carcasa? La mayoría de las veces la almohadilla o la placa no está asentada plana. Esto desalinea los contactos e impide la actuación correcta de los botones. Reposicione la almohadilla de botones y la placa de circuito para restaurar la alineación.

¿Por qué no cierra la carcasa después del traslado? Una pieza interna está elevada o pellizcada. Esto crea resistencia en la junta o clips. Reabra y realinee componentes para asiento al ras.

Botones que no funcionan después de un intercambio de carcasa: asiento de almohadilla, alineación de contactos e insertos ausentes

Botones no receptivos después de un intercambio de carcasa suelen provenir de mala orientación de almohadilla, la almohadilla no asentada plana, mal asiento de placa, contactos a resorte doblados o un inserto ausente que bloquea el recorrido. Reabra la carcasa y verifique estos elementos en orden, reposicionando cada uno según sea necesario para restaurar contacto y alineación. Si el reposicionamiento no lo arregla, vea la Botones que no funcionan tras la sustitución página para más verificaciones.

  1. Verifique orientación de almohadilla: confirme que la almohadilla o membrana se alinee correctamente con orificios de botones y quede sin torsión.
  2. Verifique si la almohadilla está asentada plana: asegúrese de que no haya bordes elevados o arrugados, lo que puede impedir la actuación correcta de botones.
  3. Inspeccione asiento de placa: levante por bordes para confirmar que quede uniforme sin balanceo ni desalineación.
  4. Examine la forma de contacto a resorte o resorte de contacto: busque doblados o aplanados que puedan interrumpir alimentación o respuesta.
  5. Confirme no hay inserto ausente: verifique separadores o chips que puedan bloquear recorrido de almohadilla o puntos de contacto.
  6. Reensamble y pruebe respuesta de botones después de cada reposicionamiento para aislar el problema.

Carcasa no cierra o no permanece cerrada: puntos de elevación internos, encaje de clips y tensión de tornillos

Si su carcasa de llave de coche no cierra o no permanece cerrada justo después del traslado interno, busque un hueco que indique un punto de elevación u obstrucción. A menudo verá una esquina de placa elevada empujando un lado, un borde de almohadilla pellizcado atascando los clips, o un poste desalineado impidiendo asiento uniforme. Reabra, verifique las piezas y reposicione todo para encaje sólido de clips y tensión equilibrada de tornillos. No la fuerce a cerrar—eso solo daña más los clips o postes.

Coche no arranca después de un intercambio de carcasa: transpondedor o chip inmovilizador no trasladado o mal colocado

Un coche que no arranca después de un intercambio de carcasa puede indicar un transpondedor o chip inmovilizador ausente que no se trasladó. Este pequeño chip, a menudo un elemento separado del tamaño de un grano de arroz, necesita quedar asentado en la nueva carcasa para que el sistema inmovilizador del vehículo reconozca la llave.

Detenga intentos repetidos de arranque hasta confirmar que el transpondedor se trasladó revisando la carcasa antigua—esto evita intentos fallidos repetidos.

  1. Detenga intentos repetidos de arranque inmediatamente.
  2. Abra la nueva carcasa para verificar piezas internas.
  3. Localice el transpondedor o chip inmovilizador si falta o se desplazó.
  4. Siéntelo correctamente en la cavidad coincidente.
  5. Pruebe de nuevo la llave después del reensamblaje.
