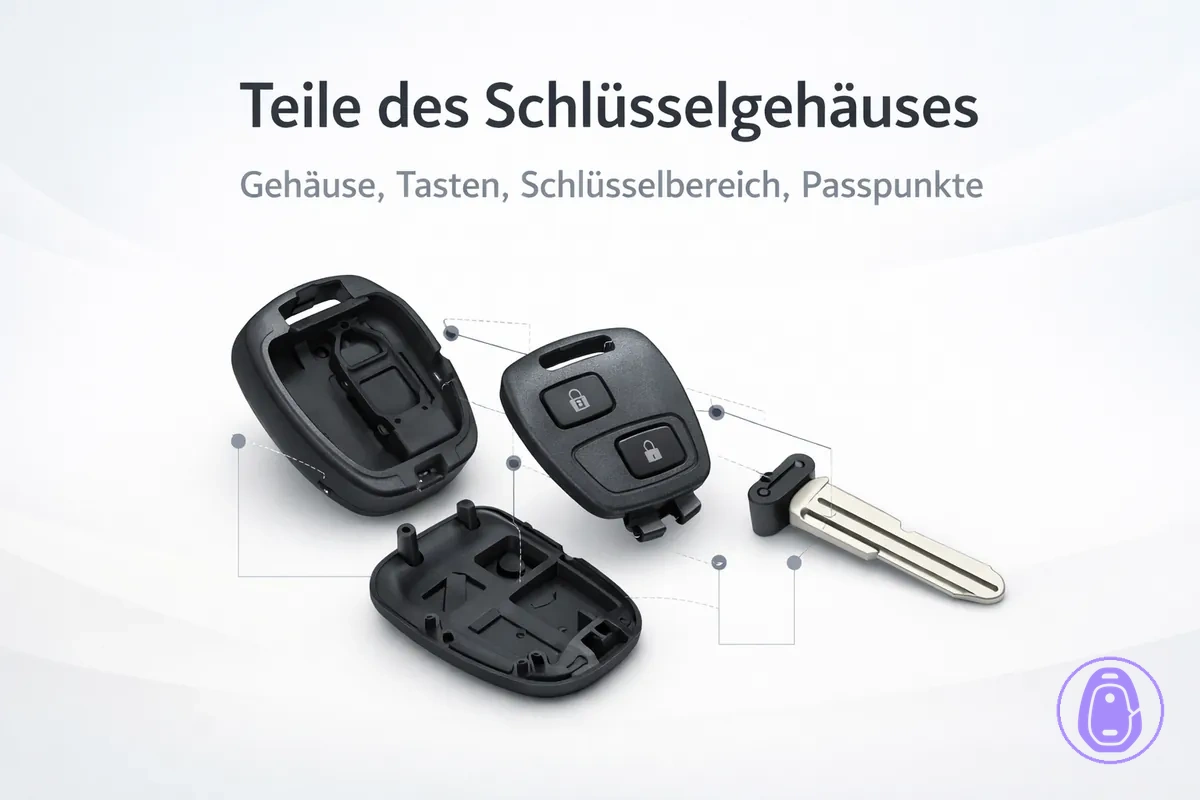

Explosionsdarstellung der Autoschlüsselgehäuse-Teile wie Gehäusehälften, Tastenmattenbereich und Schlüsselteil.

Teile des Autoschlüsselgehäuses: Gehäuse, Tastenbereich, Schlüsselbereich und Passpunkte

Teile des Autoschlüsselgehäuses bilden das äußere Gehäuse, das Sie täglich anfassen. Sie schützen interne Keyfob-Elektronik wie Batterie oder Leiterplatte. Diese Teile können Schlüssel-Montage und Handhabung beeinflussen. Die zentralen Bereiche sind Gehäuse, Tastenbereich, Schlüsselbereich und Passpunkte.

Autoschlüsselgehäuse umfassen Gehäuse, Tastenbereich, Schlüsselbereich und Passpunkte als zentrale Teile, die Passgenauigkeit und tägliche Nutzung unterstützen. Der Tastenbereich fasst das Tastenpad für Funktionszugriff. Passpunkte nutzen Clips und Schrauben für sicheren Verschluss. Detaillierte Kompatibilitätsprüfungen und Austauschabläufe werden anderswo behandelt.

Teile des Autoschlüsselgehäuses im Vergleich zu den Innenteilen in einer Schlüsselfernbedienung

Gehäuseteile bilden das äußere Gehäuse und die Bedienoberflächen einer Schlüsselfernbedienung. Sie formen ihre äußere Form und die Stellen, die Sie berühren, wie Tasten. Diese schützen Innenteile, ohne elektronische Funktionen zu enthalten. Das Öffnen des Gehäuses zeigt Innenteile, aber diese Seite benennt Teile statt Austausch zu erklären.

Innenteile einer Schlüsselfernbedienung – wie Leiterplatte und Batterie – steuern typischerweise Signalübertragung und Stromversorgung. Käufer verwechseln oft ein leeres Gehäuse mit einer vollständigen Fernbedienungseinheit, weil das Gehäuse keine Innenteile enthält.

Gehäuseteile

Keine Gehäuseteile

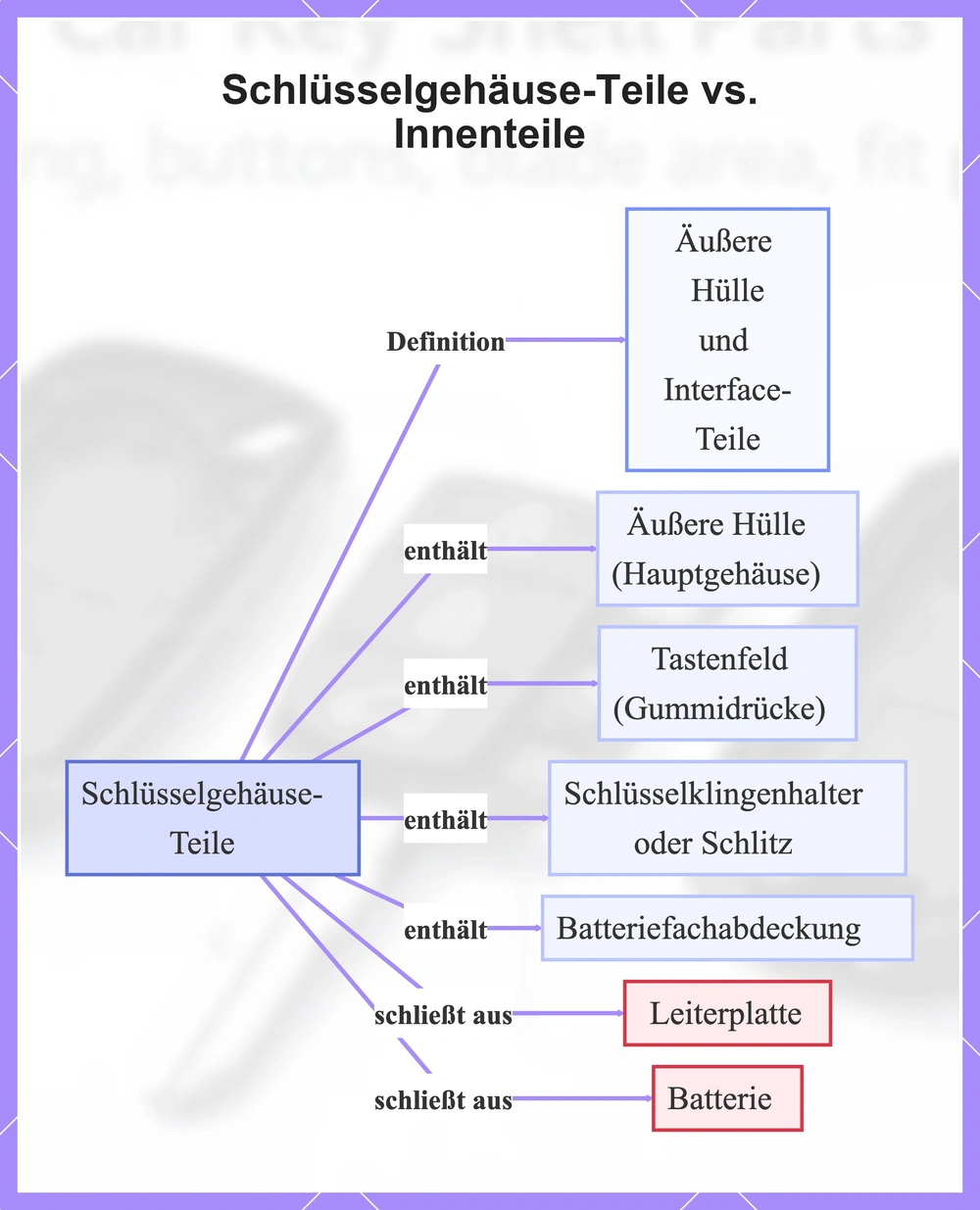

Dieses Flussdiagramm definiert Schlüsselgehäuse-Teile, listet eingeschlossene Komponenten auf und zeigt ausgeschlossene Innenteile zur klaren Unterscheidung.

Schlüsselgehäuse-Teile vs. Innenteile

Äußere Gehäuseteile im Vergleich zu interner Elektronik, Batterie und metallischer Schlüsselklinge

Das Autoschlüsselgehäuse ist das äußere Gehäuse um die interne Elektronik, Batterie und Transponder. Ein „leeres Gehäuse“ ist kein vollständiger Schlüssel, daher führen Verwechslungen der beiden oft zu Kaufirrtümern – Gehäuse enthalten typischerweise keine dieser Innenteile.

GehäuseteileKeine Gehäuseteile
PlastikgehäuseElektronikmodul
TastenabdeckungenLeiterplatte
KlappmechanismusgehäuseBatterie
SchlüsselanhängerbefestigungTransponder
KlingensicherungsschlitzSchlüsselklinge

Gängige Teilenamen in Angeboten und Reparaturanleitungen

Angebote und Reparaturanleitungen verwenden oft unterschiedliche Begriffe für dieselben physischen Teile. Begriffe wie Gehäuse, Abdeckung und Shell variieren je nach Verkäufer. Hier ist, wie Namen zu Teilen passen.

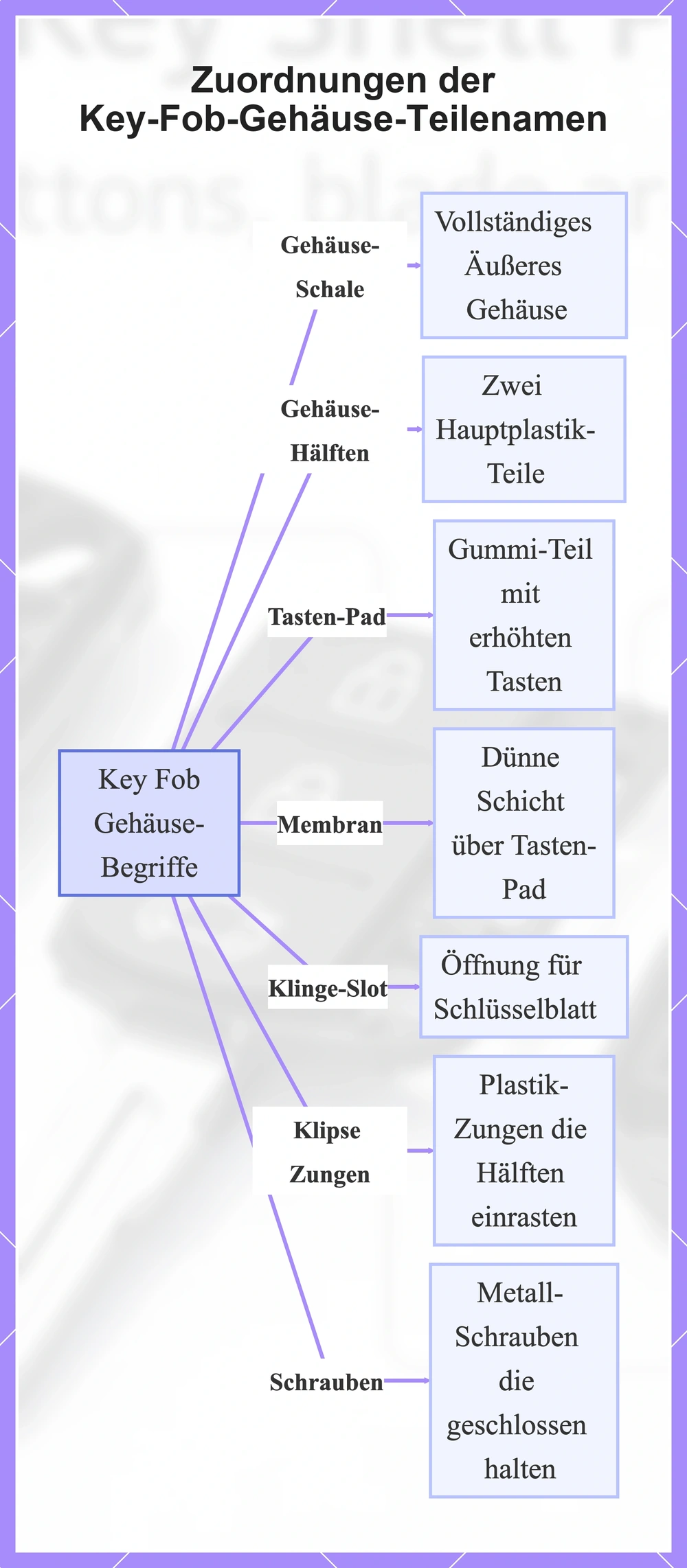

Dieses Flussdiagramm ordnet gängige Begriffe aus Angeboten und Reparaturanweisungen den physischen Teilen auf Key-Fob-Gehäusen zu.

Zuordnungen der Key-Fob-Gehäuse-Teilenamen

Gehäusekörperteile, die die Gehäuseform bilden

Das Gehäuse bildet die primäre Struktur des Autoschlüsselgehäuses. Es besteht aus zwei Gehäusehälften, die entlang einer Naht verbunden werden, um das äußere Gehäuse zu schaffen. Das Gehäuse bietet den strukturellen Rahmen für andere Gehäuseteile.

Die richtige Ausrichtung der Gehäusehälften gewährleistet guten Verschluss und Gehäusesteifigkeit. Nahtlinien zwischen den Hälften verteilen Spannungen, was Flexen bei täglicher Nutzung verringern kann. Interne Merkmale wie Stifte und Rippen verbessern die Stabilität des Gehäuses.

Nahtdichtheit variiert je nach Modell. Gebrochene Stifte können zu schlechter Ausrichtung und reduzierter Steifigkeit in den Gehäusehälften führen.

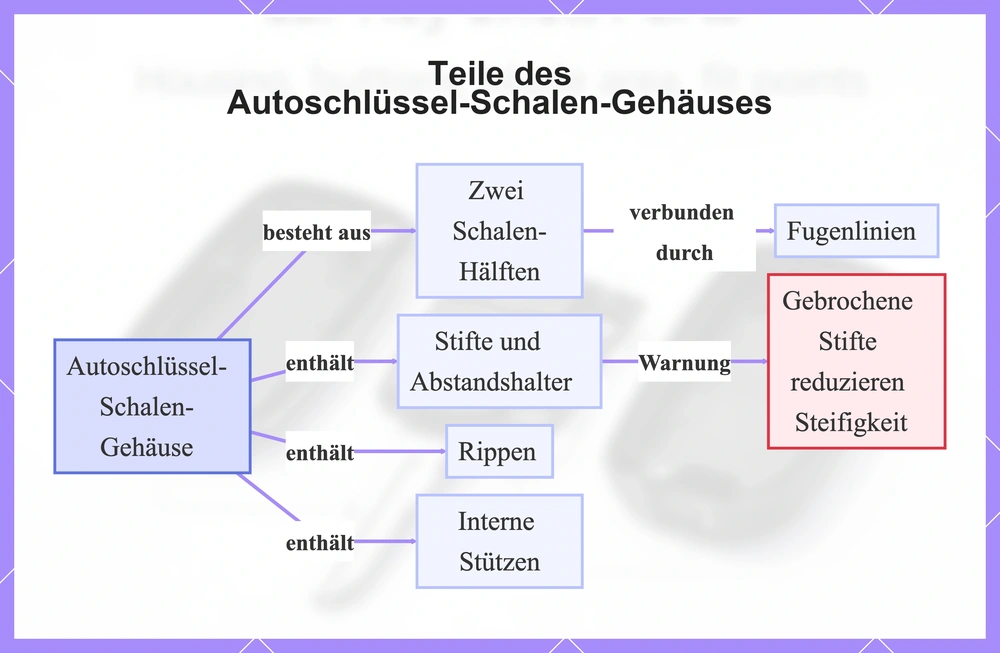

Dieses Flussdiagramm zeigt die Hauptbauteile, die das Autoschlüssel-Schalen-Gehäuse bilden, ihre Verbindungen und ein wichtiges Steifigkeitsrisiko.

Teile des Autoschlüssel-Schalen-Gehäuses

Gehäusehälften und Nahtausrichtungsbereiche

Die Gehäusehälften treffen entlang einer Naht zusammen, wo Ausrichtungsmerkmale sie für den Verschluss ausrichten.

Diese Merkmale unterstützen einen stabilen Verschluss, obwohl kleine Lücken durch Abnutzung oder nicht passende Merkmale entstehen können. Gängige Ausrichtungsmerkmale umfassen:

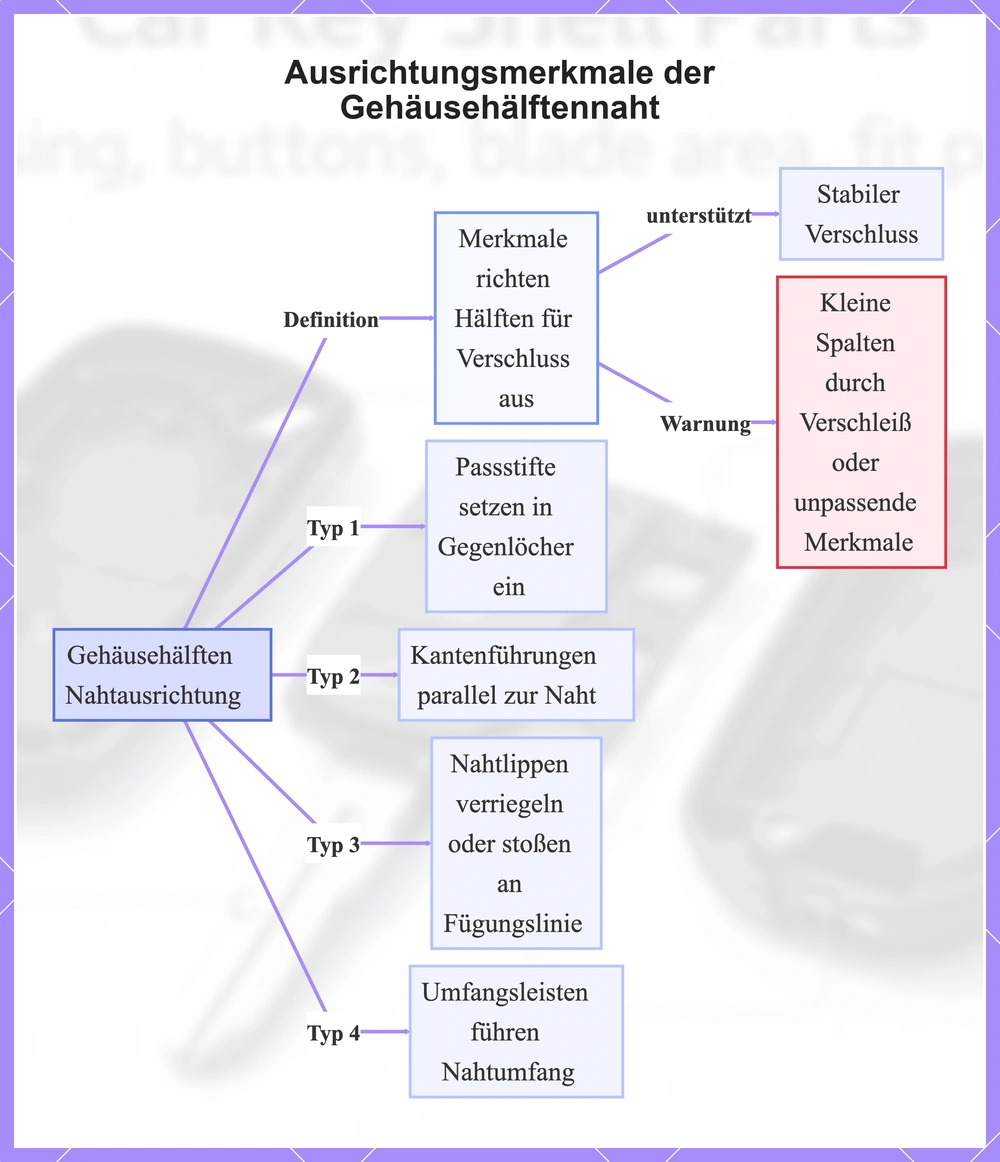

Dieses Flussdiagramm erklärt Nahtausrichtungsbereiche, wo Gehäusehälften aufeinandertreffen, ihre Rolle beim stabilen Verschluss, mögliche Spalten und gängige Merkmaltypen.

Ausrichtungsmerkmale der Gehäusehälftennaht

Interne Stifte, Abstandshalter und Stützrippen im Gehäuse

Im Gehäuse eines Autoschlüsselgehäuses unterstützen plastische interne Strukturen wie Schraubenstifte, Abstandshalter, Noppen und Rippen das Gehäuse und halten Gehäuseoberflächen an Ort und Stelle. Sie verteilen Lasten und fügen Steifigkeit hinzu ohne Elektronik. Belastungsbereiche um diese Elemente können Verschlusslücken oder Klappern verursachen, wenn sie sich mit der Zeit biegen oder verformen.

Befestigungsmerkmale:

Lokationsmerkmale:

Versteifungsmerkmale:

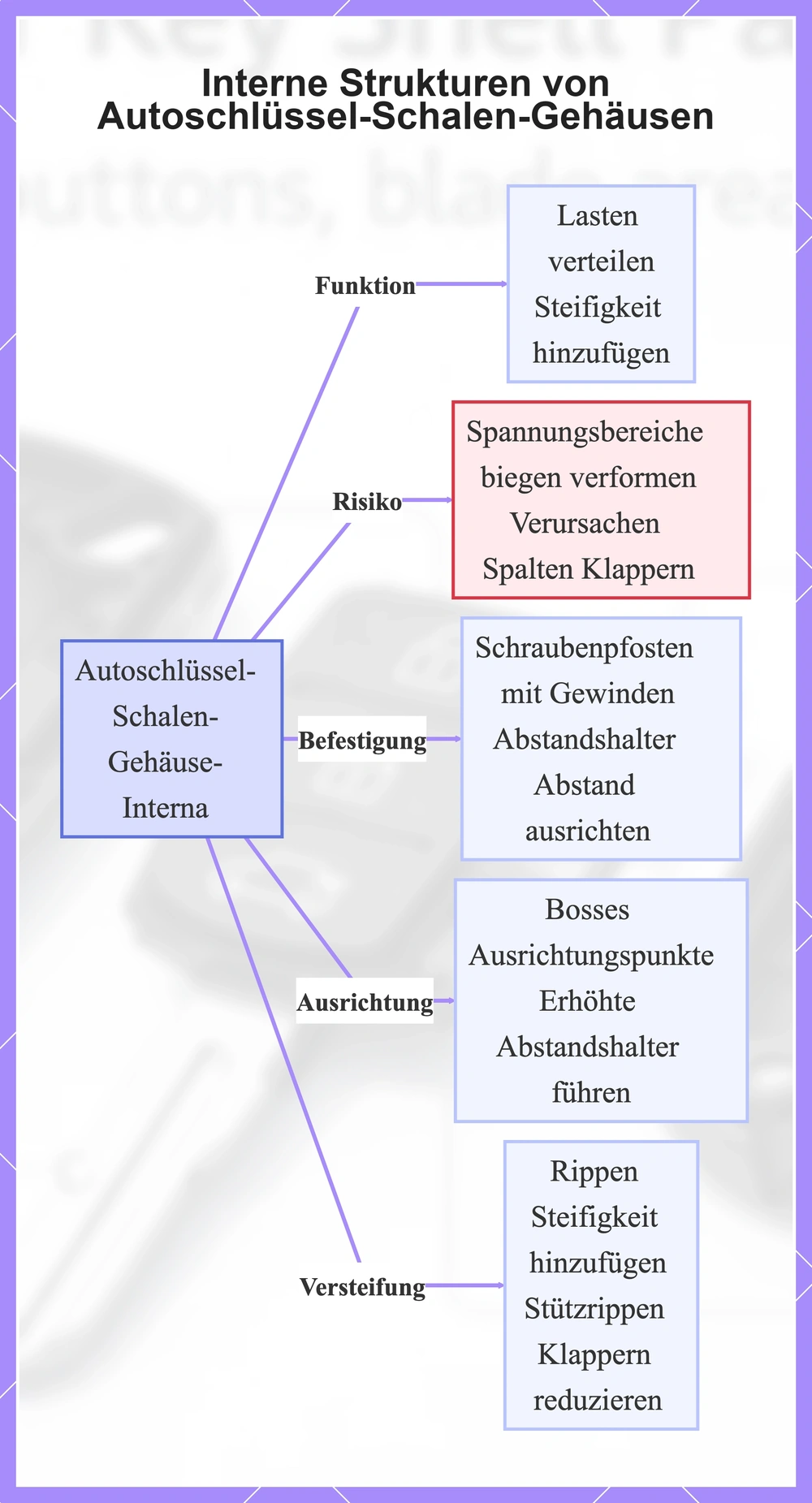

Dieses Flussdiagramm kategorisiert die plastischen internen Strukturen in Autoschlüssel-Schalen-Gehäusen nach Typ, erklärt ihre Stützfunktionen und hebt spannungsbedingte Risiken hervor.

Interne Strukturen von Autoschlüssel-Schalen-Gehäusen

Tastenbereich-Teile, die Drückgefühl und Ausrichtung erzeugen

Der Tastenbereich in einem Autoschlüsselgehäuse hat Teile, die Drückgefühl, Weg und Ausrichtung zu internen Schalterkontaktpunkten formen. Das Tastenpad oder die Membran komprimiert für haptisches Feedback und legt Tastenweg fest. Tastenöffnungen und Tastenkappen richten Tasten über Schalterpunkte aus. Ausrichtungsmerkmale halten diese Teile an Ort und Stelle.

Ein fehlausgerichteter Druck kann matschig wirken oder extra Kraft erfordern ohne klares Feedback. Zum Beispiel lässt abgenutzte Ausrichtung Tastenkappen verschieben, sodass der Druck uneben einsinkt und den Schalter verfehlen kann. Solche Probleme können von mechanischem Versatz im Tastenbereich stammen.

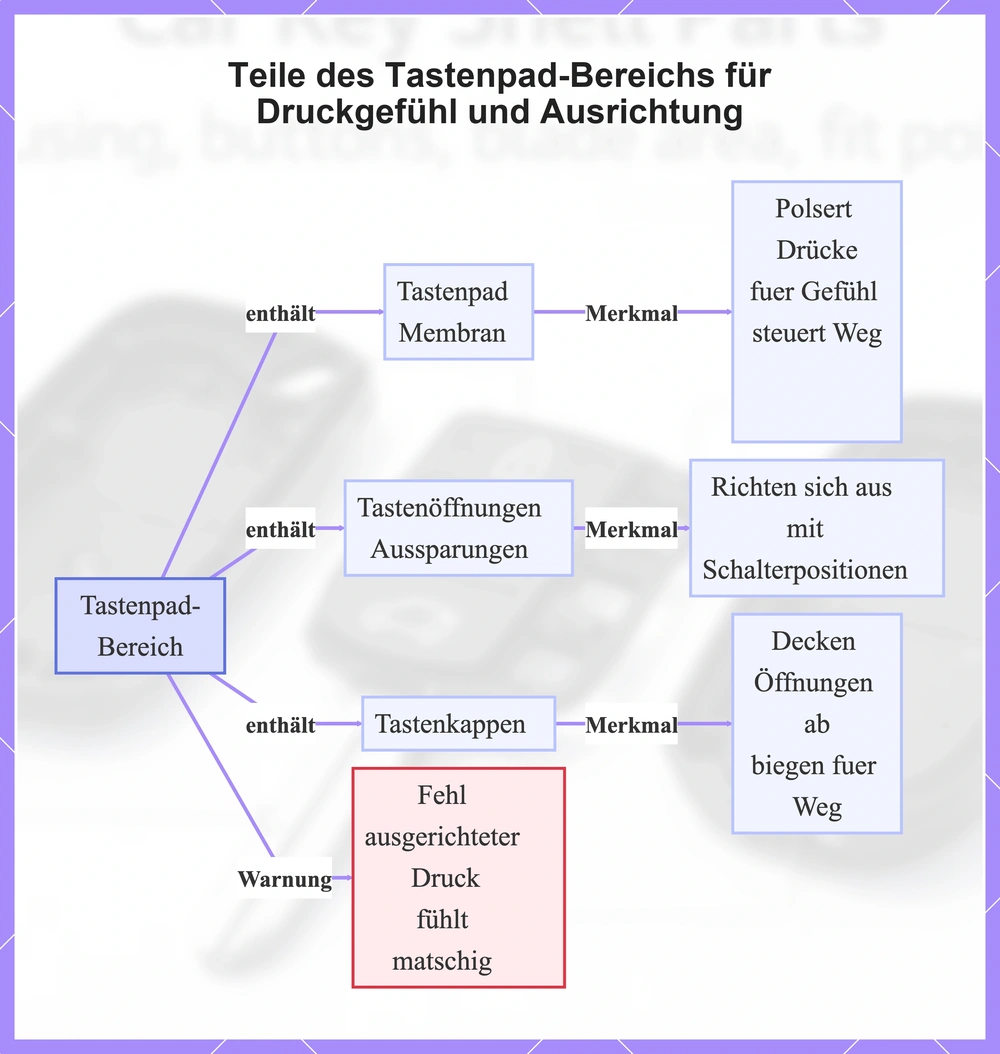

Dieses Flussdiagramm beschreibt die Hauptteile im Tastenpad-Bereich einer Autoschlüsselhülle, ihre Rollen bei Druckgefühl, Weg und Schalterausrichtung sowie ein zentrales Risiko.

Teile des Tastenpad-Bereichs für Druckgefühl und Ausrichtung

Tastenpad- oder Membranplatzierung und Einsetzart im Gehäuse

Das Tastenpad oder die Membran liegt flach in der Gehäusearbeitung, sein Umfang unter Tastenöffnungen ausgerichtet, damit Drücke darunterliegende Kontakte erreichen. Lokationslaschen am Pad greifen in Gehäusekanäle für Orientierung und Drehfestigkeit. Kompressionspunkte entlang der Ränder sichern das Pad, typischerweise ohne Verzerrung interner Kuppeln oder Schaltkreise. Quetschzonen nahe dem Schwanz-Ausgang können Gehäuseverschluss behindern, wenn das Pad sich staucht oder verschiebt.

Einsetzhinweise erleichtern die Identifikation; vollständige Übertragungsschritte gehören anderswohin.

Tastenkappen, Öffnungen und Wegfreiraum im Gehäuse

Öffnungen im Gehäuse formen den Pfad für Tastenkappen beim Drücken, um reibungslosen Weg ohne Klemmen zu unterstützen. Freiraum um Kappenform und Ränder vermeidet Kontakt mit Gehäusewänden für einfache vertikale oder laterale Bewegung.

Gratbildung an Rändern oder Gehäuseverformung kann Freiraum verringern und Klemmen verursachen, bei dem die Kappe beim Drücken hängen bleibt. Ausrichtung der Öffnung mit Kappenform gewährleistet gleichmäßigen Weg.

Schlüsselbereich-Teile für Klapp- und Nicht-Klapp-Autoschlüsselgehäuse

Schlüsselbereich-Teile handhaben die Schnittstelle, wo die Schlüsselklinge mit dem Gehäuse verbindet. Der Klingenschlitz leitet Klingeneinsetzung, während Sicherungsmerkmale wie Rollstifte die Klinge fest halten. Diese Teile managen Klingenspiel und Stabilität, wobei engere Sicherung Wackeln reduziert.

Klappschlüssel-Gehäuse enthalten ein Scharnier und Drehpunkt-Bereich nahe dem Schlüsselbereich für Klappen, im Gegensatz zu Nicht-Klapp-Gehäusen. Nicht-Klapp-Gehäuse fehlen das Scharnier und verlassen sich auf festes Klingengehäuse für Stabilität. Solche Designunterschiede können Spiel beeinflussen, da Klappmodelle durch Abnutzung Drehpunktbewegung entwickeln können.

Detaillierte Klinge-und-Scharnier-Abstimmung für spezifische Modelle wird in der Kompatibilität behandelt.

Klingenschlitz-Geometrie und Sicherungsmerkmale im Gehäuse

Klingenschlitz-Geometrie und Sicherungsmerkmale halten die Klinge stabil im Gehäuse. Die Schlitzform, Stoppflächen, Sicherungsclips und Kanäle widerstehen Bewegungen in mehreren Richtungen. Schlitzgeometrie wie Kegel und Querschnitte hinter der Kante beeinflusst Klingensitzung. Abnutzung tritt oft an diesen Kontaktpunkten auf. Solche Abnutzung kann Wackeln oder Klingenspiel verursachen.

Scharnier- oder Drehpunktteile in Klapp-Gehäusen und Abnutzungsorten

Der Scharnier- oder Drehpunktbereich bildet die mechanische Verbindung zwischen Klappabschnitten im Gehäuse. Er ermöglicht reibungsloses Öffnen und Schließen. Kernteile umfassen den Drehpunktsitz, Scharnierhülse und Stoppflächen. Diese leiten Rotation und begrenzen Bewegung.

Enge Toleranzen, die je nach Design variieren, können sich durch Abnutzung mit der Zeit lockern. Dies führt Spiel zwischen Komponenten ein. Reibung entsteht an Kontaktpunkten wie Drehpunktsitz und Scharnierhülse bei wiederholter Nutzung.

Ein loses Scharnier oder Drehpunkt fühlt sich oft wie ungleichmäßiger Widerstand oder leises Schleifen beim Klappen an. Sie können extra Bewegung zwischen Gehäusehälften durch Reibungs- und Spielaufbau bemerken. Dies betrifft nicht interne Feder- oder Verriegelungsteile.

Verschlüsse und Befestigungen, die das Gehäuse geschlossen halten

Verschlüsse und Befestigungen wie Clips und Schrauben sichern die Gehäusehälften des Autoschlüsselgehäuses. Clips haben Laschen, die in Verriegelungspunkte einrasten, um die Hälften zusammen zu halten und Ausrichtung zu wahren. Schrauben greifen in Schraubenstifte, um den Verschluss zu verstärken und Auseinanderweichen zu verhindern. Ohne wirksamen Verschluss können Lücken entstehen oder das Gehäuse aufspringen.

Clip-basierter Verschluss

Schrauben-basierter Verschluss

Übermäßige Kraft beim Handhaben kann diese Verschlüsse schädigen, wie das Erzwängen von Clips über Verriegelungspunkte oder Überdrehen von Schrauben in Schraubenstifte. Zum Beispiel kann Überdrehen von Schrauben die Schraubenstifte ausreißen, was zu Lücken oder dem Aufspringen des Gehäuses führen kann, wie in Austausch-Fehler vermeiden erklärt.

Clip-Verschlüsse, Laschen und wo sie meist brechen

Clip-Verschlüsse fungieren als Laschen-Slot-Schnittstellen. Sie halten das Autoschlüsselgehäuse unter Spannung, indem Laschen in passende Slots einrasten. Laschen haben meist gehakte Enden für festes Eingreifen in die Slots. Eingriefstiefe bestimmt, wie sicher die Laschen sitzen und Spannung über die Gehäusehälften verteilen.

Laschen zeigen häufig Spannungsaufhellung durch wiederholtes Biegen oder abgebrochene Haken an der Basis.

Schrauben und Schraubenstifte im Gehäuse und warum sie ausreißen

Schrauben greifen in Gewinde in Schraubenstiften (auch Plastikstifte oder Schrauben-Noppen genannt), die im kompakten Gehäuse eines Autoschlüsselgehäuses geformt sind, um Verschluss und Ausrichtung zu gewährleisten.

Ausreißen geschieht an der Schraubenstift-Schnittstelle, wenn Gewinde den Halt verlieren, oft durch Überdrehen, das weichen Kunststoff verformt, oder Kreuzgewinde, das Paarungsflächen beschädigt. In engen Gehäusen verschlimmert begrenzte Gewindeaufnahme dies, da Schrauben mit minimalem Halt einsetzen, bevor sie unten ankommen.

Versteckte Schraubenpositionen und Freigabekerben bei Clip-Verschlüsse

Versteckte Schrauben sind gängige Befestigungen in Gehäuseverschlussdesigns mit Clip-Verschlüsse, die ein nahtloses Aussehen wahren. Versteckte Schrauben sitzen oft unter Abdeckungen oder in Vertiefungen entlang Kanten oder Basis des Gehäuses. Freigabekerben sind subtile Einrückungen oder verdünnte Bereiche nahe Nähten, wo Laschen eingreifen. Erzwungenes Öffnen der falschen Naht kann Laschen beschädigen und Wiederzusammenbau behindern.

Passpunkte am Gehäuse, die bestimmen, ob Teile ausgerichtet sind

Passpunkte dienen als Ausrichtungs- und Registrierungsmerkmale am Autoschlüsselgehäuse. Sie steuern Verschlussqualität zusammen mit Tastenausrichtung und Klingenausrichtung. Lokationsmerkmale innerhalb der Passpunkte helfen, interne Komponenten korrekt einzusitzen und Störungen bei der Montage zu reduzieren. Passpunkte weisen spezifische Umrisskonturen auf, die Einsetzung leiten und Fehlausrichtung verhindern. Nicht passende Passpunkte können schlechten Verschluss oder Funktionsprobleme verursachen, je nach Design.

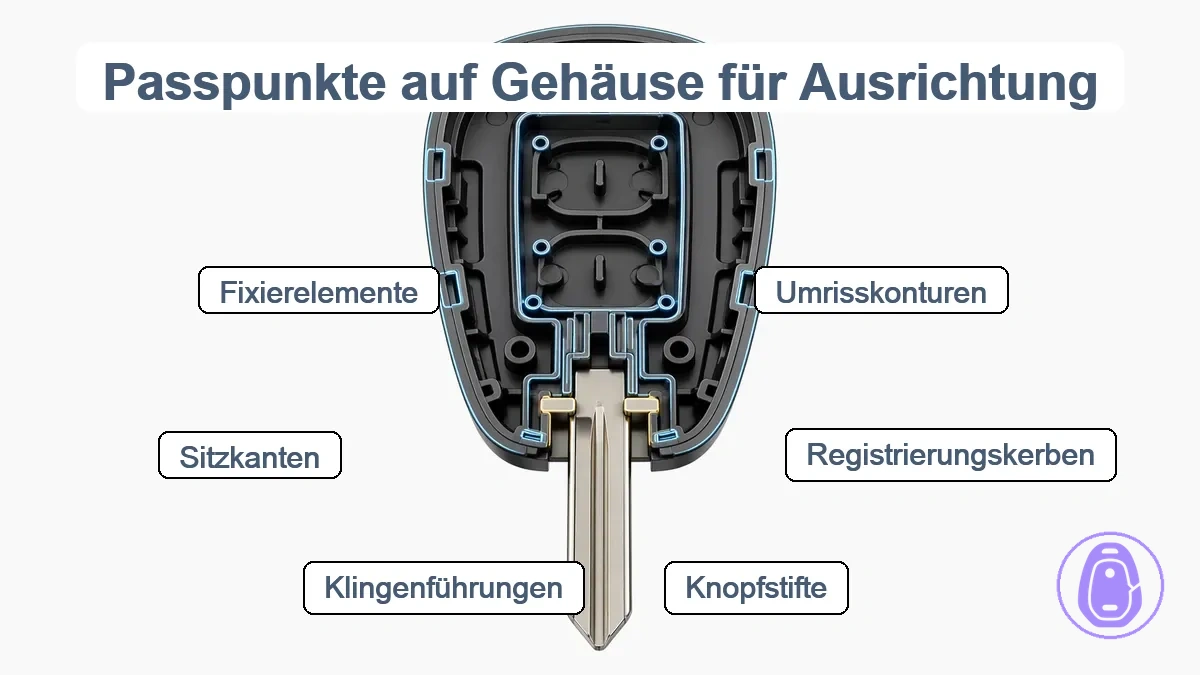

Beschriftetes Diagramm, das Passpunkte an einem Autoschlüsselgehäuse zeigt: Umrissprofil, Tastenregistrierungsmerkmale und Ausrichtungsflächen des Schlüsselbereichs

Ein kosmetisch ähnlicher Umriss wirkt zunächst kompatibel. Aber funktionale Passung braucht Lokationsmerkmale und Registrierung, die richtig ausrichten und Störungen reduzieren. Tastenausrichtung hängt von passenden Registrierungspunkten ab, und Klingenausrichtung erfordert entsprechende Sitzflächen. Visuelle Prüfungen allein übersehen oft subtile Unterschiede in diesen Merkmalen.

Prüfen Sie mehrere Passpunkte in verschiedenen Bereichen, bevor Sie ein Ersatzgehäuse wählen – Ähnlichkeit an einem Punkt bestätigt keine Gesamtpassung. Für tiefere Überprüfung besuchen Sie die Kompatibilität.

Visuelle Ähnlichkeit allein ist nicht ausreichend.

Passpunkte nach Bereich

Gängige Passpunkt-Fehler

Äußerer Umriss und Lokationsmerkmale, die Einsetzung steuern

Das äußere Umrissprofil eines Autoschlüsselgehäuses steuert, wie gut die Hälften ohne Lücken einsitzen. Lokationsführungen und Stifte entlang dieses Umrisses leiten die Hälften in richtige Ausrichtung. Gehäuse mit ähnlicher Form sitzen oft nicht richtig, wenn Umfangsvariationen oder kleine Unterschiede in Führungshöhe, Stiftplatzierung oder Umrissprofil auftreten. Visueller Vergleich dieser Merkmale deckt Kompatibilitätsprobleme auf.

Tastenbereich-Registrierungsmerkmale, die Tastenausrichtung steuern

Registrierungsmerkmale positionieren das Tastenpad im Tastenbereich, um Tasten mit Gehäuseöffnungen auszurichten, damit Drücke korrekt ankommen. Sie wahren Abstände und Zentrierung zwischen Tastenpad und den darüberliegenden Gehäuseöffnungen. Ohne diese Merkmale können kleine Verschiebungen zu seitlich versetzten Drücken führen.

Schlüsselbereich-Ausrichtungsflächen, die Klingensitzung und Klingenspiel steuern

Ausrichtungsflächen im Schlüsselbereich – Stoppflächen, Schultern, Drehpunktsitze und Sitzflächen – dienen als Kontaktpunkte. Sie stabilisieren die Klinge gegenüber der Gehäuseschnittstelle und minimieren Klingenspiel. Nichtübereinstimmung zwischen Klinge- und Gehäuseausrichtungsflächen verursacht oft Lockerheit, bei der die Klinge unter Druck verschiebt. Sie kann auch zu schlechtem Verschluss führen, wenn Kontaktpunkte nicht richtig ausgerichtet sind.

Äußere Befestigungsteile wie Schlüsselanhängerschlaufe und Lanyard-Punkte

Autoschlüsselgehäuse verlassen sich auf die Schlüsselanhängerschlaufe und Lanyard-Punkte als lasttragende Befestigungsteile für Schlüsselanhänger oder Lanyards beim täglichen Tragen. Die Schlüsselanhängerschlaufe nimmt meist kreisförmige oder ovale Form an, die einen Splリング durchlässt. Lanyard-Punkte bestehen typischerweise aus Schlitzen oder verstärkten Ösen in der Nähe.

Ziehen an der Schlüsselanhängerschlaufe zum Herausziehen von Schlüsseln aus der Tasche erzeugt Spannung an der Befestigung. Diese Spannung kann auf benachbarte Gehäusebereiche übertragen werden und mit der Zeit Risse führen. Wiederholtes Zerren beim täglichen Tragen erhöht Bruchrisiko, da das Gehäuse nahe diesen Punkten biegt und früh ermüdet.

Schlüsselanhängerschlaufe-Design und Spannungspunkte vom täglichen Tragen

Schlüsselanhängerschlaufe-Designs verwenden üblicherweise kreisförmige oder Doppelschlaufenformen. Diese legen Spannungspunkte beim täglichen Tragen frei. Spannungspunkte umfassen oft einen dünnen Hals oder scharfe Ecken, die als Spannungssteiger wirken, wo Kraft sich aufbaut.

Angeschlossene Schlüsselanhänger erzeugen Hebelwirkung, die die Last auf das Schlaufendesign vervielfacht und sie auf benachbartes Gehäusematerial überträgt. Biegen in diesen Bereichen kann potenzielle Schwachstellen signalisieren, die mit der Zeit zu Rissen führen können.

Wie man Gehäuseteile und passgenaue Merkmale identifiziert, bevor man ein Ersatzgehäuse bestellt

Umreißen Sie die äußere Form, Tastenlayout und Schlüsselbereich Ihres bestehenden Autoschlüsselgehäuses, um Teile und passgenaue Merkmale zu identifizieren. Vergleichen Sie sie mit potenziellen Ersatzteilen unter Verwendung mehrerer Anhaltspunkte, um Fehlpassungsrisiko zu reduzieren – ein einzelnes Foto übersieht oft Maße und Winkel. Verwenden Sie diese Checkliste.

  1. Notieren Sie den Gesamtumriss und die Maße des Gehäuseäußeren.
  2. Betrachten Sie das Tastenlayout, einschließlich Anzahl, Form und Abstände der Tasten.
  3. Prüfen Sie das Schlüsselbereich-Profil, notieren Sie Länge, Breite und Ausschnitte oder Kerben.
  4. Notieren Sie Positionen von Schrauben/Clips oder Montagepunkten, sichtbar außen.
  5. Vergleichen Sie Kanten-Ausrichtungen und sichtbare Rahmen-Ausschnitte.
  6. Prüfen Sie auf Teilenummern oder Markierungen auf der Gehäuseoberfläche.
  7. Notieren Sie Materialtextur und Dicke um Tasten- und Schlüsselbereiche.
  8. Prüfen Sie passgenaue Punkte wie Tastenvertiefungen und Klingenschnittmaße.

Nach Prüfung der Passung mit dieser Checkliste bearbeiten Sie Austauschmaßnahmen im Austausch.

Was Sie außen ohne Öffnen des Gehäuses bestätigen können

Äußere Anhaltspunkte wie Umriss, Tastenabstände, Schlüsselbereich, Naht, Schraubenpunkte und Befestigungspunkte bieten visuelle Passpunkte beim Vergleich von Autoschlüsselgehäusen. Diese beobachtbaren Merkmale können Ähnlichkeit über Modelle andeuten, bergen aber Unsicherheit durch Fertigungsabweichungen oder versteckte Innenteile. Vergleichen Sie diese Bereiche nebeneinander mit Ihrem Originalgehäuse, um Optionen einzugrenzen.

Äußere Anhaltspunkte grenzen Optionen ein; sie beweisen keine Passung.

Umriss

Tasten

Schlüsselbereich

Befestigungspunkte

Für umfassendere Anleitungen Zurück zum Autoschlüsselgehäuse-Hub.

Was nach Öffnen des Gehäuses prüfen, ohne es zu einer Austauschanleitung zu machen

Nach dem Öffnen des Autoschlüsselgehäuses vergleichen Sie innere Anhaltspunkte wie das interne Stiftlayout und Schraubenstift-Positionen auf Ausrichtung. Der Pad-Einsitz und die Schlüsselbereich-Schnittstelle sollten passen. Behandeln Sie Innenteile vorsichtig, da sie empfindlich sein können. Dies sind die zu prüfenden Punkte, nicht wie man Teile austauscht.
