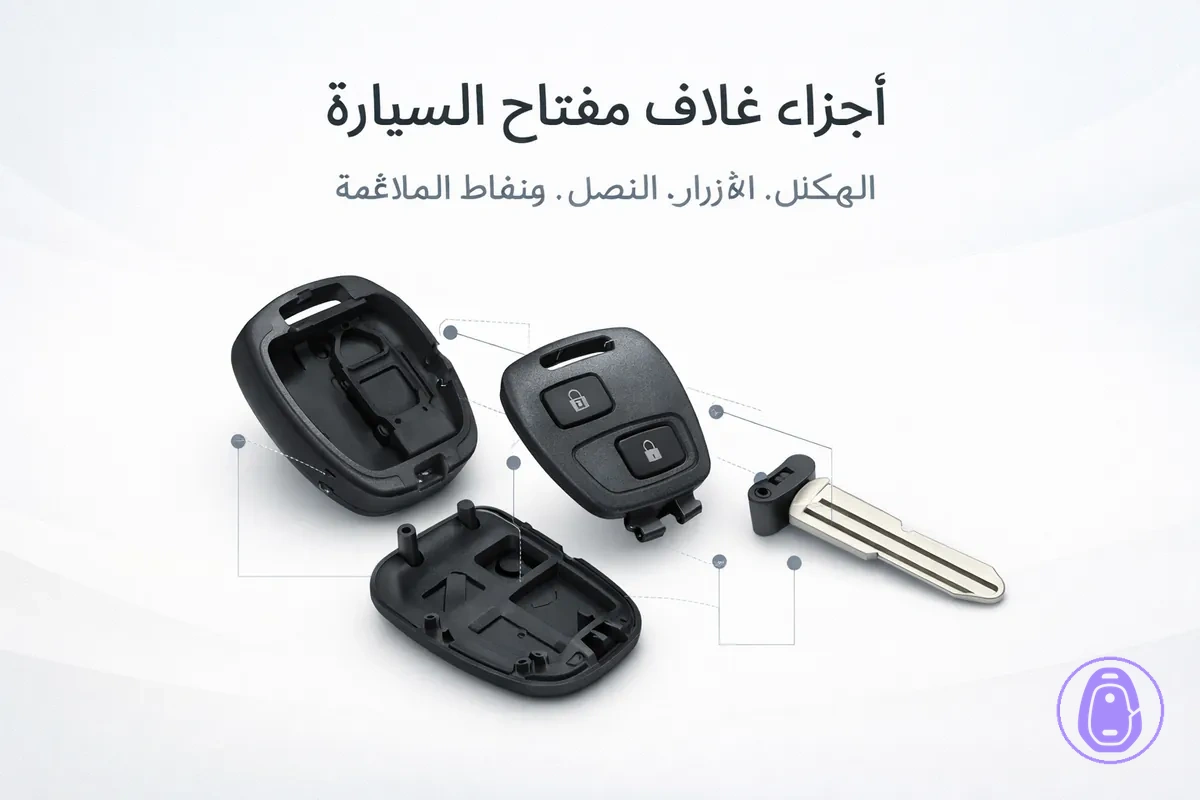

رسمة تفصيلية توضح أجزاء غلاف مفتاح السيارة مثل نصفي الهيكل ومنطقة وسادة الأزرار وقسم النصل.

أجزاء غلاف مفتاح السيارة: الهيكل، منطقة الأزرار، منطقة النصل، ونقاط الملاءمة

تشكل أجزاء غلاف مفتاح السيارة الغلاف الخارجي الذي تتعامل معه يوميًا. تحمي إلكترونيات الريموت الداخلية مثل البطارية أو لوحة الدوائر. يمكن لهذه الأجزاء أن تؤثر على تجميع المفتاح والتعامل معه. تشمل المناطق الرئيسية الهيكل، منطقة الأزرار، منطقة النصل، ونقاط الملاءمة.

يتميز أغلفة مفاتيح السيارات بـالهيكل، منطقة الأزرار، منطقة النصل، ونقاط الملاءمة كـأجزاء أساسية تدعم الملاءمة والاستخدام اليومي. تحتوي منطقة الأزرار على لوحة الأزرار للوصول إلى الوظائف. تستخدم نقاط الملاءمة مشابك وبراغي للإغلاق الآمن. يتم تغطية فحوصات التوافق الأعمق وسير عمل الاستبدال في أماكن أخرى.

أجزاء غلاف مفتاح السيارة مقابل الداخليات داخل الريموت

تشكل أجزاء الغلاف الغلاف الخارجي وقطع الواجهة للريموت. تشكل شكله الخارجي والأماكن التي تلمسها، مثل الأزرار. تحمي الداخليات دون حمل وظائف إلكترونية. فتح الغلاف يكشف عن الداخليات، لكن هذه الصفحة تسمي الأجزاء بدلاً من تعليم الاستبدال.

تدير داخليات الريموت—مثل لوحة الدوائر والبطارية—عادةً نقل الإشارات والطاقة. يخطئ المشترون غالبًا في الاعتقاد بأن غلافًا فارغًا هو تجميع مفتاح ريموت كامل لأن الغلاف يفتقر إلى الداخليات.

أجزاء الغلاف

ليست أجزاء الغلاف

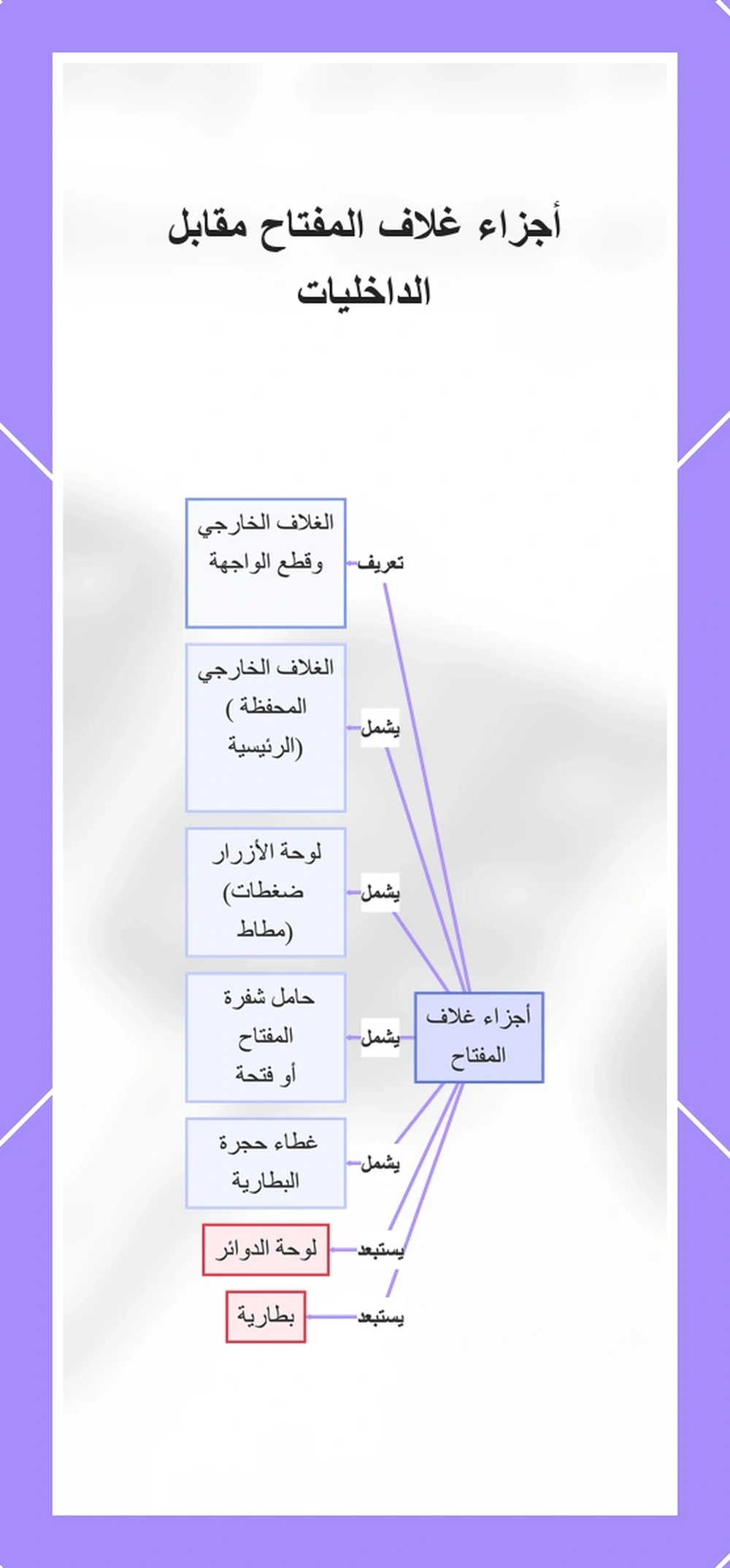

يحدد هذا الرسم البياني أجزاء غلاف المفتاح، ويسرد المكونات الرئيسية المشمولة، ويظهر الداخليات المستبعدة لتمييز واضح.

أجزاء غلاف المفتاح مقابل الداخليات

أجزاء الغلاف الخارجي مقابل الإلكترونيات الداخلية، البطارية، ونصل المفتاح المعدني

غلاف مفتاح السيارة هو الغلاف الخارجي حول الإلكترونيات الداخلية، البطارية، والترانسponder. 'الغلاف الفارغ' ليس مفتاحًا كاملاً، لذا يؤدي الخلط بينهما غالبًا إلى أخطاء في الشراء—تفتقر الأغلفة عادةً إلى هذه الداخليات.

أجزاء الغلافأجزاء غير الغلاف
الهيكل البلاستيكيوحدة الإلكترونيات
أغطية الأزرارلوحة الدوائر
هيكل آلية الطيالبطارية
ملحق حلقة المفاتيحالترانسponder
فتحة الاحتفاظ بالنصلنصل المفتاح

أسماء الأجزاء الشائعة المستخدمة في القوائم وتعليمات الإصلاح

تستخدم القوائم وتعليمات الإصلاح مصطلحات مختلفة غالبًا لنفس الأجزاء المادية. تختلف مصطلحات مثل القشرة، الغطاء، والغلاف عبر البائعين. إليك كيفية مطابقة الأسماء للأجزاء.

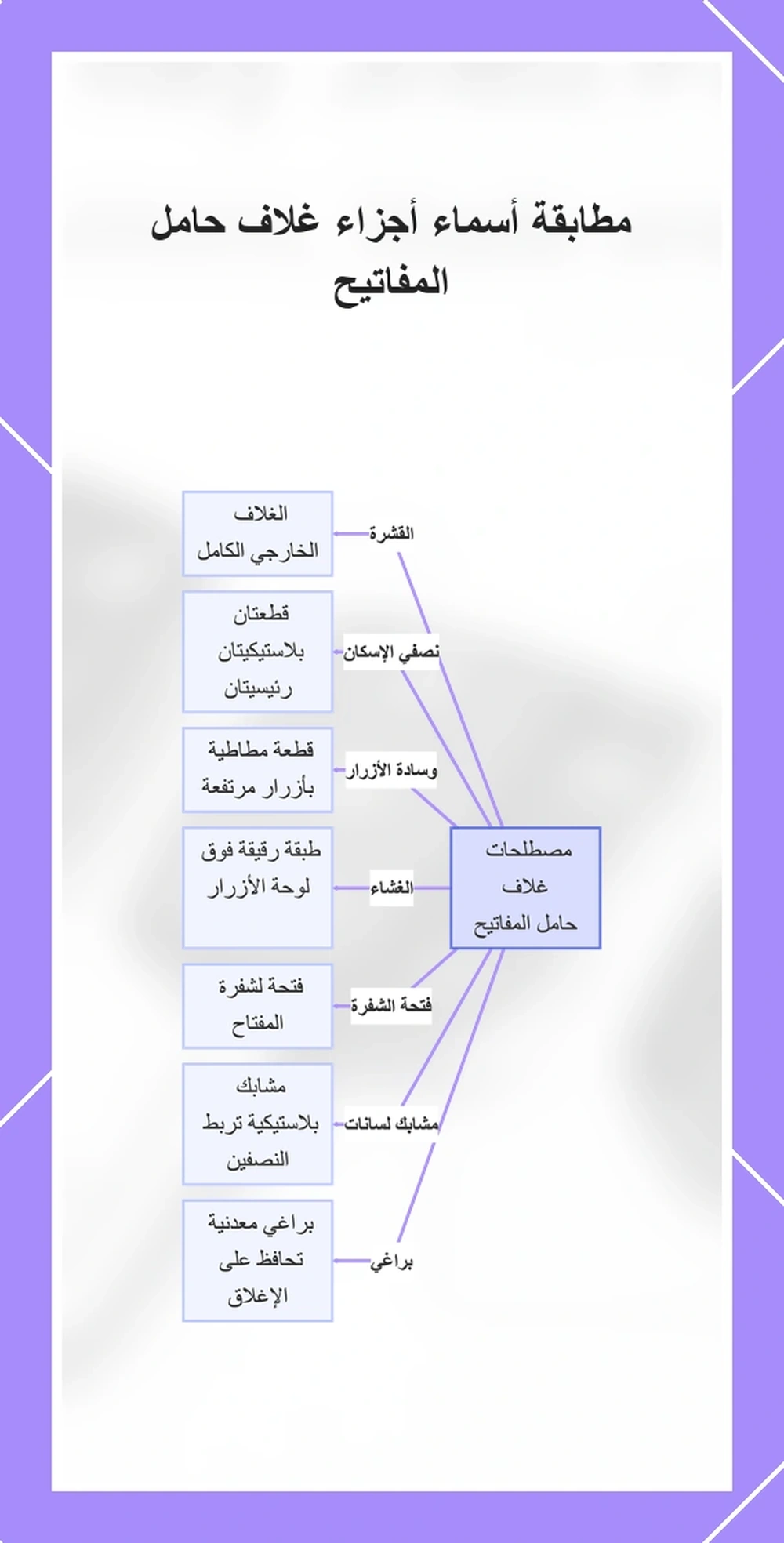

يربط هذا المخطط التدفقي المصطلحات الشائعة من القوائم وتعليمات الإصلاح بالأجزاء المادية على أغلفة حاملات المفاتيح.

مطابقة أسماء أجزاء غلاف حامل المفاتيح

أجزاء جسم الهيكل التي تشكل شكل الغلاف

يشكل الهيكل الهيكل الأساسي لغلاف مفتاح السيارة. يتكون من نصفي غلاف ينضمان على طول خط الخياطة لإنشاء الغلاف الخارجي. يوفر الهيكل الإطار الهيكلي لأجزاء الغلاف الأخرى.

يضمن محاذاة نصفي الهيكل السليمة إغلاقًا جيدًا وصلابة الغلاف. توزع خطوط الخياطة بين النصفين الضغط، مما قد يقلل من الثني أثناء الاستخدام اليومي. تعزز الميزات الداخلية مثل الأعمدة والأضلاع استقرار الهيكل.

تختلف ضيق خط الخياطة عبر الطرازات. يمكن أن تؤدي الأعمدة المكسورة إلى محاذاة سيئة وانخفاض الصلابة في نصفي الغلاف.

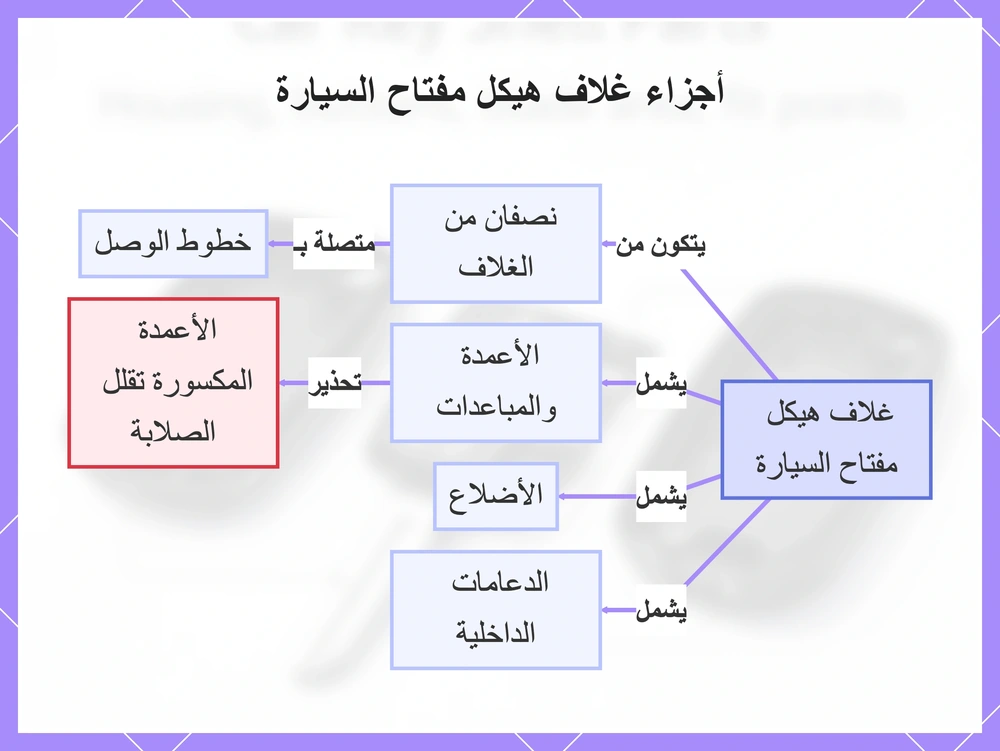

يعرض هذا الرسم البياني المكونات الرئيسية التي تشكل غلاف هيكل مفتاح السيارة، وروابطها، ومخاطر صلابة رئيسية.

أجزاء غلاف هيكل مفتاح السيارة

نصفي الهيكل ومناطق محاذاة خط الخياطة

يلتقي نصفي الهيكل على طول خط الخياطة حيث ترتب ميزات المحاذاة للإغلاق.

تدعم هذه الميزات إغلاقًا مستقرًا، على الرغم من أن فجوات صغيرة قد تظهر بسبب التآكل أو ميزات غير متطابقة. تشمل ميزات المحاذاة الشائعة:

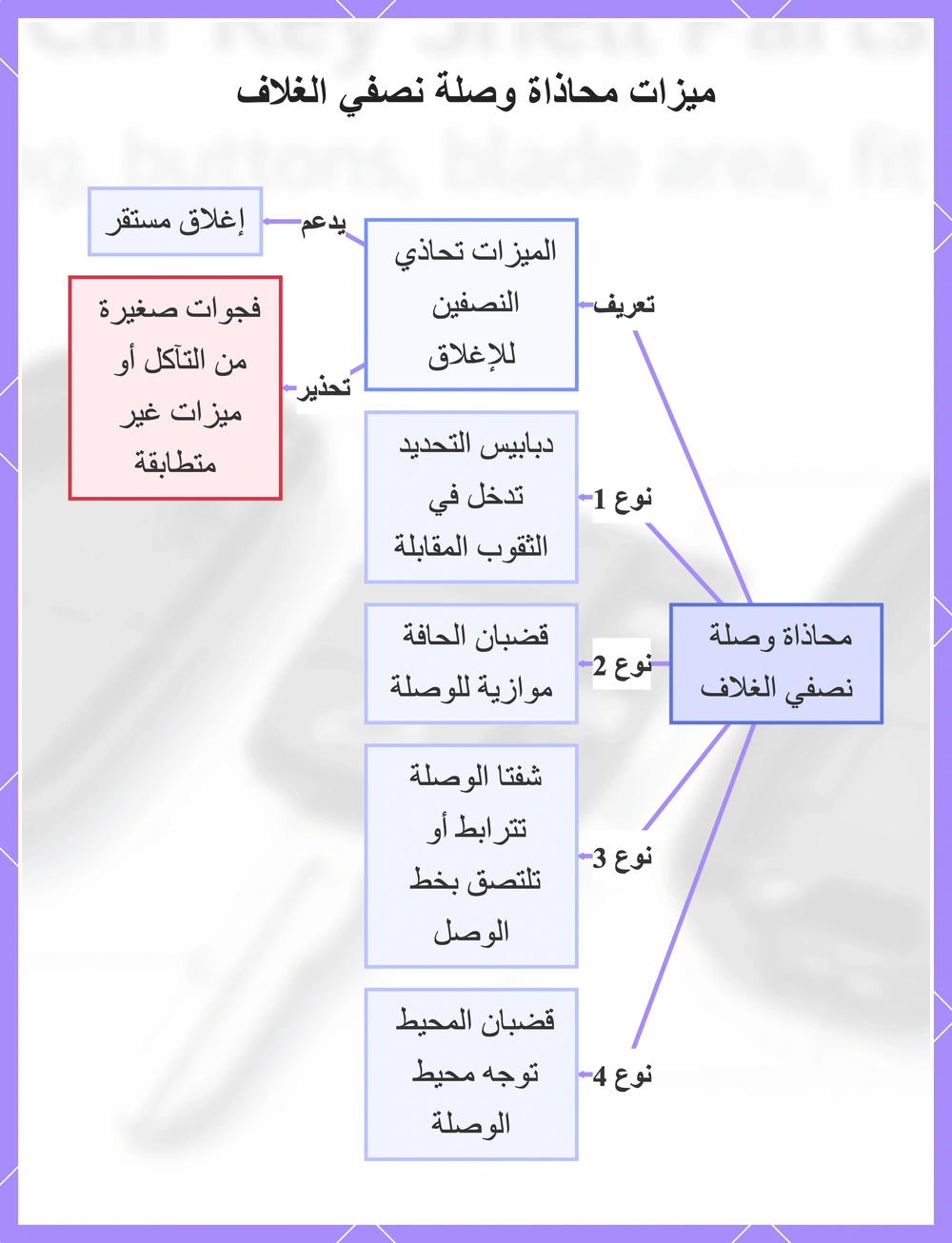

يوضح هذا الرسم التدفقي مناطق محاذاة الوصلة حيث يلتقي نصفي الغلاف، ودورها في الإغلاق المستقر، والفجوات المحتملة، وأنواع الميزات الشائعة.

ميزات محاذاة وصلة نصفي الغلاف

الأعمدة الداخلية، الفواصل، وأضلاع الدعم داخل الهيكل

داخل هيكل غلاف مفتاح السيارة، تدعم الهياكل الداخلية البلاستيكية مثل أعمدة البراغي، الفواصل، الزوائد، والأضلاع الغلاف وتحتفظ بواجهات الغلاف في مكانها. توزع الأحمال وتضيف الصلابة دون إلكترونيات. يمكن أن تسبب مناطق الضغط حول هذه العناصر فجوات إغلاق أو رنين إذا ثنت أو تشوهت مع الوقت.

ميزات التثبيت:

ميزات التحديد:

ميزات التصلب:

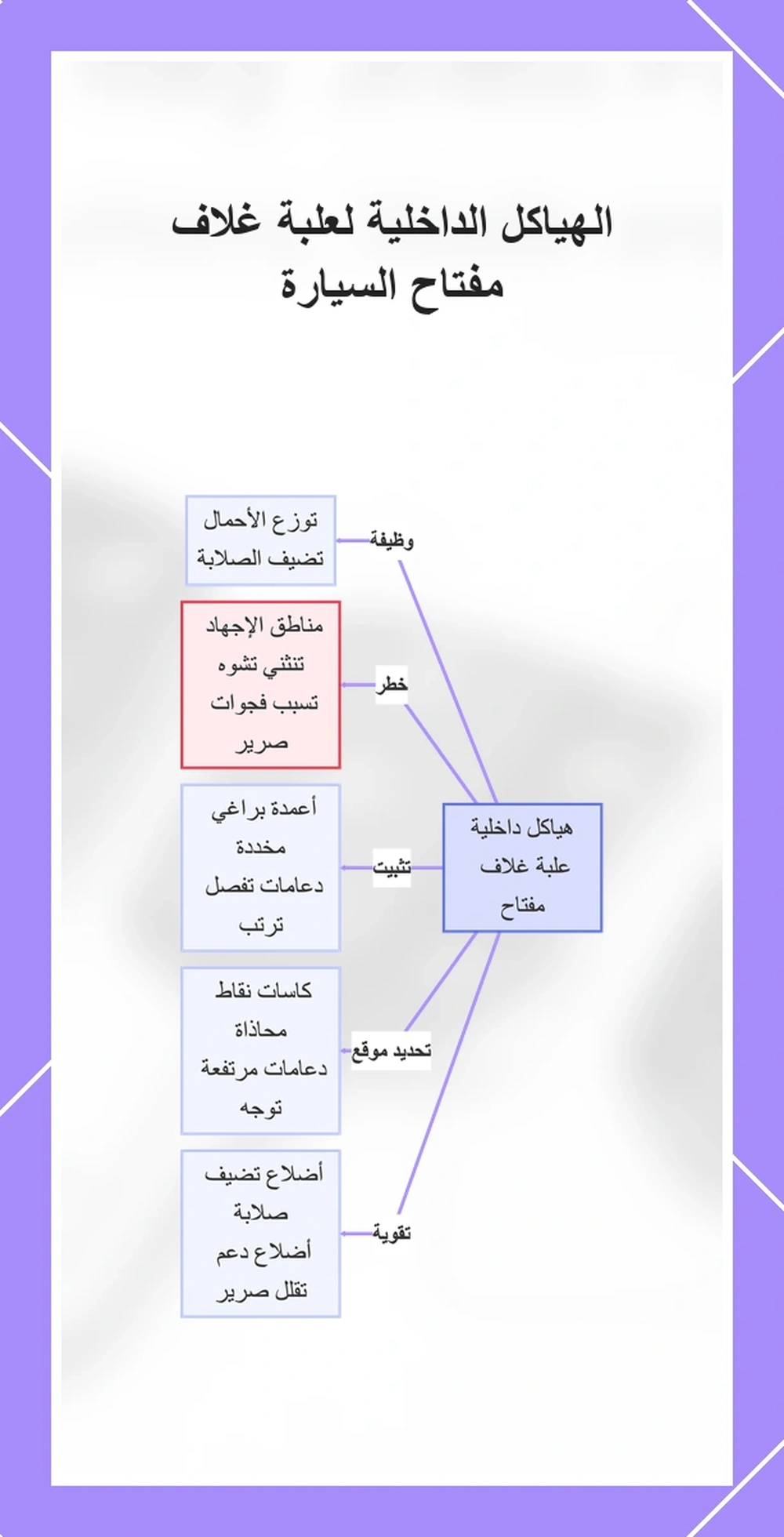

يصنف هذا المخطط التدفقي الهياكل البلاستيكية الداخلية في علب غلاف مفاتيح السيارات حسب النوع، ويشرح وظائف الدعم ويبرز مخاطر الإجهاد.

الهياكل الداخلية لعلبة غلاف مفتاح السيارة

أجزاء منطقة الأزرار التي تخلق إحساس الضغط والمحاذاة

تحتوي منطقة لوحة الأزرار في غلاف مفتاح السيارة على أجزاء تشكل إحساس الضغط، والمسافة، والمحاذاة مع نقاط تلامس المفاتيح الداخلية. تضغط لوحة الأزرار أو الغشاء لردود الفعل الحسية وتحدد مسافة سير الزر. تُحاذي فتحات الأزرار وغطاء الأزرار الأزرار فوق نقاط المفاتيح. تحافظ ميزات المحاذاة على هذه الأجزاء في مكانها.

يمكن أن يشعر الضغط غير المحاذي باللين أو يتطلب قوة إضافية دون استجابة حادة. على سبيل المثال، يسمح التحاذي البالي بانزلاق غطاء الأزرار، لذا يغرق الضغط بشكل غير متساوٍ وقد يفوت المفتاح. يمكن أن تنشأ مثل هذه المشكلات من إزاحة ميكانيكية في منطقة لوحة الأزرار.

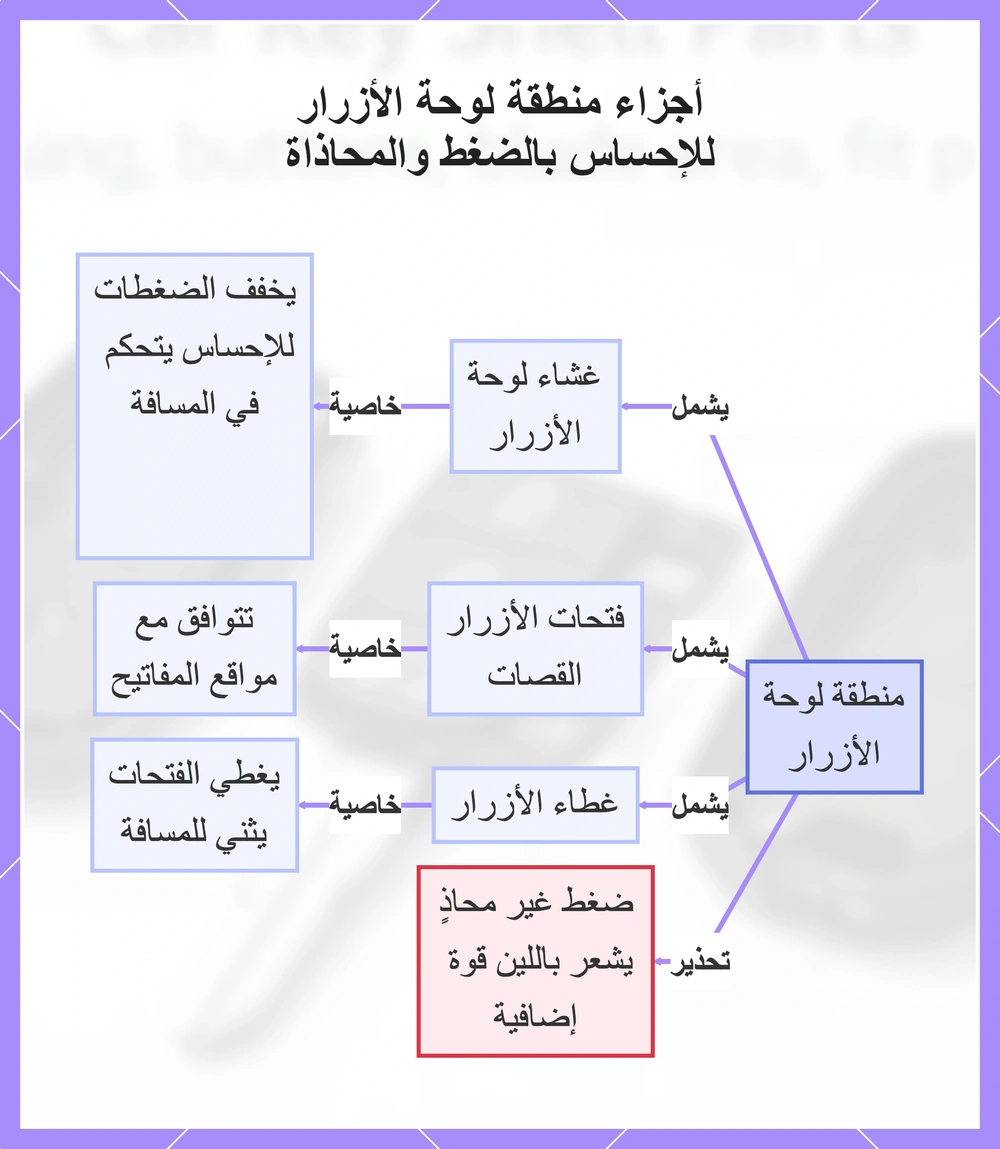

يوضح هذا الرسم التدفقي الأجزاء الرئيسية في منطقة لوحة الأزرار في غلاف مفتاح السيارة، وأدوارها في الإحساس بالضغط والمسافة والمحاذاة مع مفتاح التحكم، بالإضافة إلى مخاطرة رئيسية.

أجزاء منطقة لوحة الأزرار للإحساس بالضغط والمحاذاة

تركيب لوحة الأزرار أو الغشاء وكيفية جلوسها في الغلاف

تجلس لوحة الأزرار أو الغشاء مسطحة في تجويف الغلاف، محيطها محاذٍ تحت فتحات الأزرار حتى تصل الضغطات إلى نقاط التلامس السفلية. تتناسب لسانات التحديد على اللوحة مع قنوات الغلاف لتحديد الاتجاه ومقاومة الدوران. نقاط الضغط على طول الحواف تثبت اللوحة، عادةً دون تشويه القباب الداخلية أو الدوائر. قد تعيق مناطق الضغط قرب مخرج الذيل إغلاق الغلاف إذا تجمعت اللوحة أو تحركت.

تساعد علامات الجلوس في التعرف؛ خطوات النقل الكاملة تتبع في أماكن أخرى.

غطاء الأزرار، الفتحات، ومساحة السير في الهيكل

تشكل الفتحات في الهيكل المسار لغطاء الأزرار للتحرك عند الضغط، مما يدعم سيرًا سلسًا دون الالتصاق. يتجنب الفراغ حول شكل الغطاء وحوافه الاتصال بجدران الهيكل للحركة السهلة العمودية أو الجانبية.

يمكن أن تقلل الشوائب على الحواف أو تشوه الهيكل من الفراغ وتسبب الالتصاق، حيث يلتصق الغطاء أثناء الضغط. تضمن محاذاة الفتحة مع شكل الغطاء سيرًا مستقرًا.

أجزاء منطقة النصل لأغلفة مفاتيح الطي وغير الطي

تشكل أجزاء منطقة النصل الواجهة حيث يتصل نصل المفتاح بغلاف الهيكل. توجه فتحة النصل إدخال النصل، بينما تحافظ ميزات الاحتفاظ مثل الدبابيس الدوارة على استقرار النصل. تدير هذه الأجزاء لعب النصل والاستقرار، حيث يقلل الاحتفاظ الأكثر إحكامًا من الاهتزاز.

تشمل أغلفة مفاتيح الطي مفصلة ومحور قرب منطقة النصل لتمكين الطي، بخلاف أغلفة غير الطي. تفتقر أغلفة غير الطي إلى المفصلة وتعتمد على هيكل نصل ثابت للاستقرار. يمكن أن تؤثر مثل هذه الاختلافات في التصميم على اللعب، حيث قد تتطور حركة المحور في طرازات الطي بسبب التآكل.

يتم التعامل مع مطابقة النصل والمفصلة التفصيلية للطرازات المحددة في دليل التوافق.

هندسة فتحة النصل وميزات الاحتفاظ في الغلاف

تحافظ هندسة فتحة النصل وميزات الاحتفاظ على استقرار النصل داخل الغلاف. شكل الفتحة، أسطح التوقف، مشابك الاحتفاظ، والقنوات تقاوم الحركة في اتجاهات متعددة. تؤثر هندسة الفتحة مثل التصاليب والمقاطع العرضية خلف الحافة على جلوس النصل. يحدث التآكل غالبًا عند هذه نقاط التلامس. يمكن أن يُدخل مثل هذا التآكل اهتزازًا أو لعب النصل.

أجزاء المفصلة أو المحور في أغلفة الطي وأماكن التآكل

تشكل منطقة المفصلة أو المحور الاتصال الميكانيكي بين أقسام الطي في الغلاف. تمكن من الفتح والإغلاق السلسين. تشمل الأجزاء الأساسية مقعد المحور، برميل المفصلة، وأسطح التوقف. توجه هذه الدوران وتحد من الحركة.

يمكن أن تتسع التفاوتات الضيقة التي تختلف حسب التصميم مع الوقت بسبب التآكل. يُدخل هذا لعبًا بين المكونات. يتراكم الاحتكاك عند نقاط التلامس مثل مقعد المحور وبرميل المفصلة أثناء الاستخدام المتكرر.

يشعر المفصلة أو المحور الفضفاض غالبًا بمقاومة غير متساوية أو طحن خفيف أثناء الطي. قد تلاحظ حركة إضافية بين نصفي الغلاف بسبب تراكم الاحتكاك واللعب. لا يشمل هذا أجزاء الزنبرك الداخلي أو القفل.

الإغلاقات والمثبتات التي تحافظ على إغلاق الغلاف

تثبت الإغلاقات والمثبتات مثل المشابك والبراغي نصفي الهيكل لغلاف مفتاح السيارة. تحتوي المشابك على لسانات تنقر في نقاط الإغلاق لربط النصفين معًا والحفاظ على المحاذاة. تربط البراغي في أعمدة البراغي لتعزيز الإغلاق ومنع الانفصال. بدون إغلاق فعال، قد تتطور فجوات أو ينفتح الغلاف فجأة.

إغلاق قائم على المشابك

إغلاق قائم على البراغي

يمكن أن يضر القوة الزائدة أثناء التعامل بهذه الإغلاقات، مثل دفع المشابك أبعد من نقاط الإغلاق أو شد البراغي زيادة في أعمدة البراغي. على سبيل المثال، قد يُفسد شد البراغي زيادة أعمدة البراغي، مما يؤدي إلى فجوات أو انفتاح الغلاف فجأة، كما هو موضح في أخطاء الاستبدال.

إغلاقات المشابك، اللسانات، وأماكن كسرها المعتادة

تعمل إغلاقات المشابك كواجهات لسان-فتحة. تحافظ على غلاف مفتاح السيارة تحت التوتر بانقراض اللسانات في فتحات مطابقة. تتميز اللسانات عادةً بأطراف مقربة لتفاعل صلب مع الفتحات. يحدد عمق التفاعل مدى أمان جلوس اللسانات وتوزيع التوتر عبر نصفي الغلاف.

تظهر اللسانات عادةً تبييض الضغط من الثني المتكرر أو أطراف مقربة مكسورة عند القاعدة.

البراغي وأعمدة البراغي داخل الهيكل وسبب تقشيرها

تتفاعل البراغي مع الخيوط في أعمدة البراغي (تُسمى أيضًا أعمدة بلاستيكية أو زوائد البراغي)، المصبوبة داخل هيكل غلاف مفتاح السيارة المدمج لضمان الإغلاق والمحاذاة.

يحدث التقشير عند واجهة أعمدة البراغي عندما تفقد الخيوط الإمساك، غالبًا بسبب الشد الزائد الذي يشوه البلاستيك الناعم أو الربط العرضي الذي يضر الأسطح المتزاوجة. في الهياكل الضيقة، يفاقم الإشراك المحدود للخيوط الأمر، حيث تُثبت البراغي بإمساك أدنى قبل الوصول إلى القاع.

مواقع البراغي المخفية والشقوق الإفراجية المستخدمة مع إغلاقات المشابك

البراغي المخفية مثبتات شائعة في تصاميم إغلاق الغلاف مع إغلاقات المشابك، مع الحفاظ على مظهر سلس. تجلس البراغي المخفية غالبًا تحت الأغطية أو داخل تجاويف على طول الحواف أو قاعدة الغلاف. الشقوق الإفراجية هي انخفاضات خفيفة أو مناطق مُرَقَّقَة قرب خطوط الخياطة حيث تتفاعل اللسانات. دفع خط الخياطة الخاطئ يمكن أن يضر اللسانات ويعيق إعادة التجميع.

نقاط الملاءمة على الغلاف التي تحدد ما إذا تحاذت الأجزاء

تعمل نقاط الملاءمة كميزات محاذاة وتسجيل على غلاف مفتاح السيارة. تتحكم في جودة الإغلاق مع محاذاة الأزرار ومحاذاة النصل. تساعد ميزات التحديد داخل نقاط الملاءمة المكونات الداخلية على الجلوس بشكل صحيح وتقلل من التداخل أثناء التجميع. تتميز نقاط الملاءمة بمخططات خطوط محددة توجه الجلوس وتمنع عدم المحاذاة. يمكن أن تسبب نقاط ملاءمة غير متطابقة إغلاقًا سيئًا أو مشكلات وظيفية، حسب التصميم.

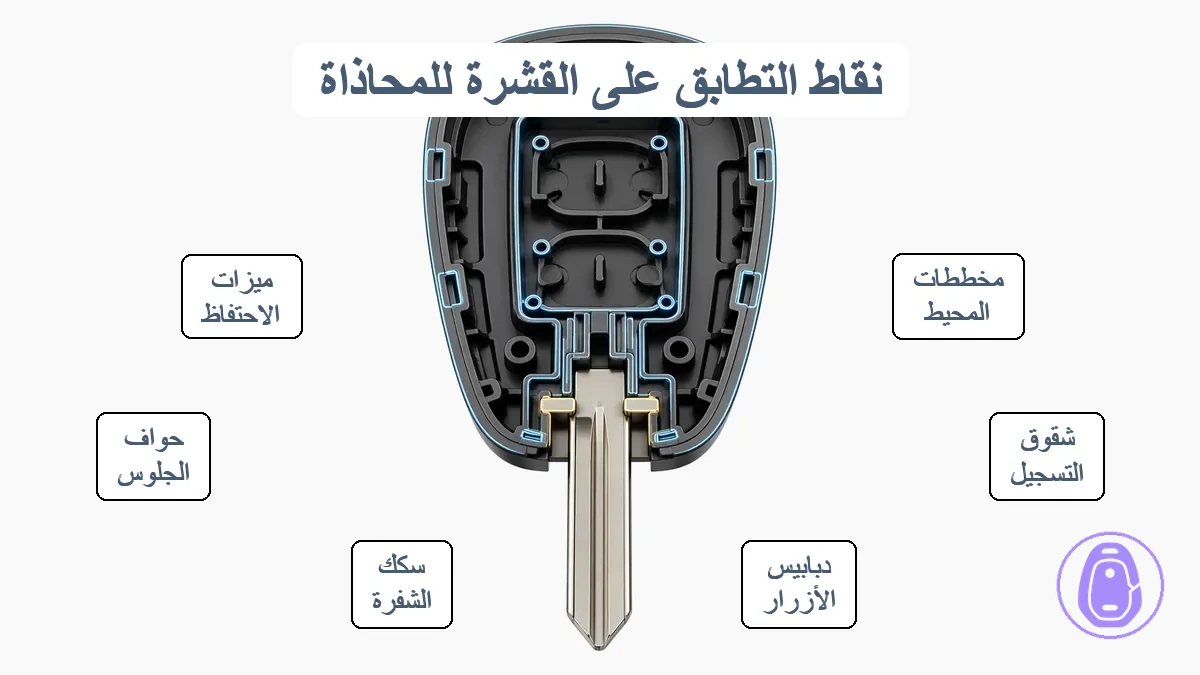

رسم توضيحي موسوم يظهر نقاط الملاءمة على غلاف مفتاح السيارة: ملف الخطوط الخارجي، ميزات تسجيل الأزرار، وأسطح محاذاة منطقة النصل

قد يبدو مخطط خارجي مشابه تجميليًا متوافقًا في البداية. لكن التطابق الوظيفي يحتاج ميزات التحديد والتسجيل للمحاذاة السليمة وتقليل التداخل. تعتمد محاذاة الأزرار على نقاط تسجيل مطابقة، وتتطلب محاذاة النصل أسطح جلوس مقابلة. غالبًا ما تفوت الفحوصات البصرية وحدها الاختلافات الدقيقة في هذه الميزات.

افحص نقاط ملاءمة متعددة عبر مناطق مختلفة قبل اختيار غلاف استبدال—التشابه في نقطة واحدة لا يؤكد الملاءمة الكلية. للتحقق الأعمق، قم بزيارة دليل التوافق.

التشابه البصري وحده غير كافٍ.

نقاط الملاءمة حسب المنطقة

أخطاء شائعة في نقاط الملاءمة

المخطط الخارجي وميزات التحديد التي تتحكم في الجلوس

يتحكم المخطط الخارجي لغلاف مفتاح السيارة في مدى جلسة النصفين معًا دون فجوات. توجه شرائط التحديد والمسامير على طول هذا المخطط النصفين إلى محاذاة سليمة. تفشل أغلفة ذات شكل مشابه غالبًا في الجلوس بشكل صحيح عندما تظهر تباينات في المحيط أو اختلافات صغيرة في ارتفاع الشرائط، وضع المسامير، أو ملف المخطط. تكشف المقارنة البصرية لهذه الميزات مشكلات التوافق.

ميزات تسجيل منطقة الأزرار التي تتحكم في محاذاة الأزرار

توضع ميزات التسجيل لوحة الأزرار داخل منطقة الأزرار لمحاذاة الأزرار مع فتحات الغلاف، حتى تصل الضغطات إلى المكان الصحيح. تحافظ على التباعد والتمركز بين لوحة الأزرار وفتحات الغلاف أعلاه. بدون هذه الميزات، يمكن أن تؤدي إزاحات صغيرة إلى ضغطات غير مركزة.

أسطح محاذاة منطقة النصل التي تتحكم في ملاءمة النصل واللعب

أسطح المحاذاة في منطقة النصل—أسطح التوقف، الكتفين، مقاعد المحور، وأسطح الجلوس—تعمل كنقاط تلامس. تستقر النصل ضد واجهة الغلاف وتقلل من لعب النصل. عدم التطابق بين أسطح محاذاة النصل والغلاف يسبب غالبًا الترهل، حيث يتحرك النصل تحت الضغط. يمكن أن يؤدي أيضًا إلى إغلاق سيئ إذا لم تحاذِ نقاط التلامس بشكل صحيح.

أجزاء التعليق الخارجية مثل حلقة المفاتيح ونقاط الشريط

تعتمد أغلفة مفاتيح السيارة على حلقة المفاتيح ونقاط الشريط كأجزاء تعليق تحمل الأحمال لسلاسل المفاتيح أو الشرائط أثناء الحمل اليومي. تأخذ حلقة المفاتيح عادةً شكلاً دائريًا أو بيضاويًا يسمح بمرور حلقة منقسمة. تتكون نقاط الشريط عادةً من شقوق أو حلقات معززة قريبة.

سحب حلقة المفاتيح لاستخراج المفاتيح من الجيب يخلق ضغطًا عند التعليق. يمكن أن ينتقل هذا الضغط إلى مناطق الهيكل القريبة ويؤدي إلى تشققات مع الوقت. يزيد السحب المتكرر أثناء الحمل اليومي من خطر الكسر، حيث يثني الهيكل ويتعب مبكرًا قرب هذه النقاط.

تصميم حلقة المفاتيح ونقاط الضغط من الحمل اليومي

تستخدم تصاميم حلقة المفاتيح عادةً أشكالاً دائرية أو حلقتين. تكشف هذه نقاط الضغط أثناء الحمل اليومي. تشمل نقاط الضغط غالبًا عنقًا رقيقًا أو زوايا حادة تعمل كمرتفعات الضغط حيث يتراكم القوة.

تخلق سلاسل المفاتيح المرفقة رافعة تزيد الحمل على تصميم الحلقة وتنقله إلى مادة الهيكل المجاورة. يمكن أن يشير الثني في هذه المناطق إلى نقاط ضعف محتملة قد تؤدي إلى تشققات مع الوقت.

كيفية تحديد أجزاء الغلاف والميزات الحرجة للملاءمة قبل طلب غلاف استبدال

حدد شكل غلاف مفتاحك الحالي الخارجي، وتخطيط الأزرار، ومنطقة النصل لتحديد الأجزاء والميزات الحرجة للملاءمة. قارنها بالبدائل المحتملة باستخدام إشارات متعددة لتقليل خطر عدم التطابق—صورة واحدة غالبًا تفوت الأبعاد والزوايا. استخدم هذه القائمة.

  1. لاحظ المخطط العام وأبعاد الغلاف الخارجي.
  2. انظر إلى تخطيط الأزرار، بما في ذلك العدد، الشكل، والتباعد بين الأزرار.
  3. افحص ملف منطقة النصل، مع ملاحظة الطول، العرض، والقطوع أو الشقوق.
  4. لاحظ مواقع البراغي/المشابك أو نقاط التثبيت المرئية خارجيًا.
  5. قارن محاذاة الحواف والقطوع الإطارية المرئية.
  6. افحص أرقام الأجزاء أو العلامات على سطح الغلاف.
  7. لاحظ ملمس المادة وسماكتها حول مناطق الأزرار والنصل.
  8. افحص نقاط الملاءمة الحرجة مثل تجاويف الأزرار وأبعاد قناة النصل.

بعد التحقق من الملاءمة بهذه القائمة، تعامل مع إجراءات الاستبدال في دليل الاستبدال.

ما يمكنك التأكيد عليه من الخارج دون فتح الغلاف

توفر الإشارات الخارجية مثل المخطط، تباعد الأزرار، منطقة النصل، خط الخياطة، نقاط البراغي، ونقاط التعليق نقاط تطابق بصرية عند مقارنة أغلفة مفاتيح السيارة. يمكن لهذه الميزات المرئية اقتراح تشابه عبر الطرازات لكنها تأتي مع عدم يقين من التباينات التصنيعية أو الداخليات المخفية. قارن هذه المناطق جنبًا إلى جنب مع غلافك الأصلي لتضييق الخيارات.

الإشارات الخارجية تضيق الخيارات؛ لا تثبت الملاءمة.

المخطط

الأزرار

منطقة النصل

نقاط التعليق

لإرشاد أوسع، الرجوع إلى الدليل.

ما يجب فحصه بعد فتح الغلاف دون تحويله إلى دليل استبدال

بعد فتح غلاف مفتاح السيارة، قارن الإشارات الداخلية مثل تخطيط الأعمدة الداخلية ومواقع أعمدة البراغي للمحاذاة. يجب أن تتطابق جلوس اللوحة وواجهة منطقة النصل. تعامل بحذر مع الداخليات، حيث قد تكون حساسة. هذا ما يجب النظر إليه، وليس كيفية تبديل الأجزاء.
