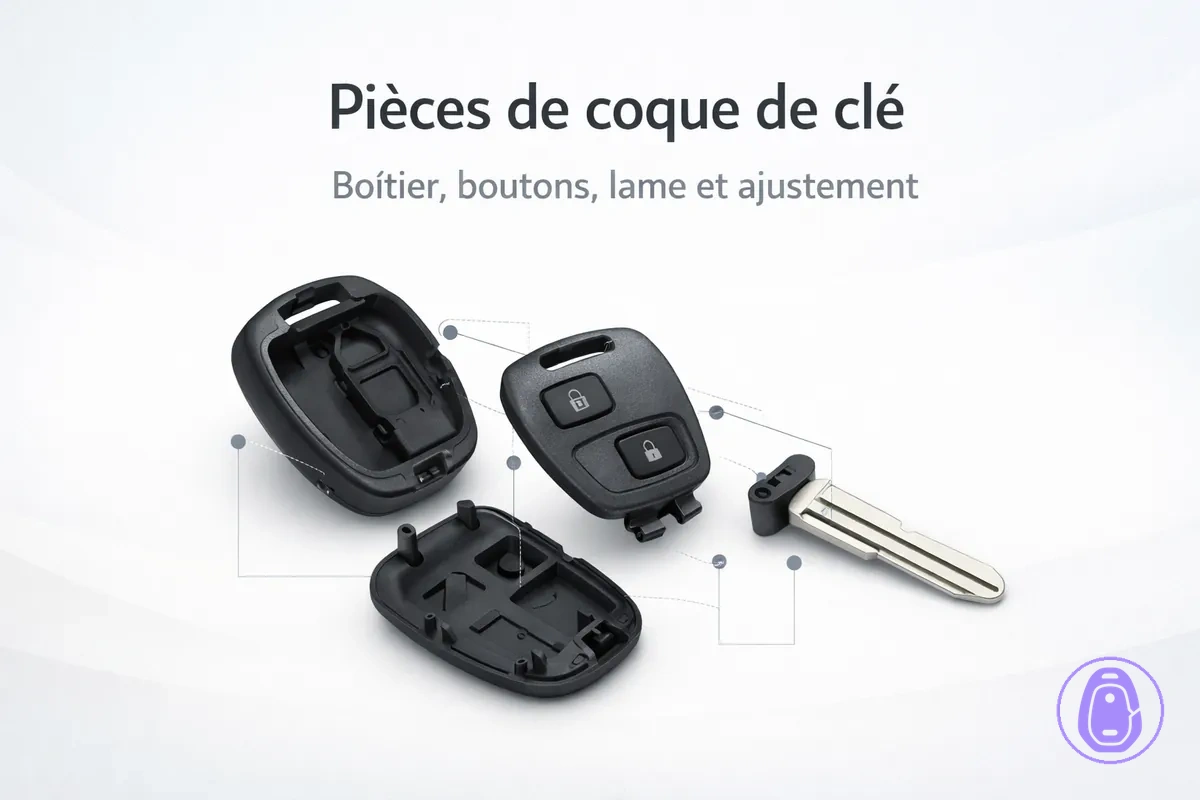

Pièces d’une coque de clé de voiture : boîtier, zone des boutons, zone de lame et points d’ajustement

Les pièces de la coque de clé de voiture constituent l’enveloppe extérieure que vous manipulez tous les jours. Elles protègent les électroniques internes du porte-clés comme la batterie ou la carte de circuit. Ces pièces peuvent affecter l’assemblage et la manipulation de la clé. Les zones clés sont le boîtier, la zone des boutons, la zone de lame et les points d’ajustement.

Les coques de clé de voiture comprennent le boîtier, la zone des boutons, la zone de lame et les points d’ajustement en tant que pièces principales qui assurent l’ajustement et l’utilisation quotidienne. La zone des boutons contient le pavé de boutons pour l’accès aux fonctions. Les points d’ajustement utilisent des clips et des vis pour une fermeture sécurisée. Des vérifications de compatibilité plus approfondies et des workflows de remplacement sont couverts ailleurs.

• Boîtier : Corps principal de protection.
• Zone des boutons : Surface avec pavé de boutons pour les fonctions à distance.
• Zone de lame : Partie d’insertion avec fente et pivot.
• Points d’ajustement : clips, vis pour l’assemblage.

Pièces de coque de clé de voiture versus les internes à l’intérieur d’un porte-clés

Les pièces de coque forment l’enveloppe extérieure et les pièces d’interface d’un porte-clés. Elles constituent sa forme externe et les zones que vous touchez, comme les boutons. Celles-ci protègent les internes sans contenir de fonctions électroniques. Ouvrir la coque révèle les internes, mais cette page nomme les pièces plutôt que d’enseigner le remplacement.

Les internes du porte-clés – comme la carte de circuit et la batterie – gèrent généralement la transmission de signal et l’alimentation. Les acheteurs confondent souvent une coque vide avec un ensemble complet de clé à distance parce que la coque manque d’internes.

Pièces de coque

• Enveloppe extérieure, le boîtier principal en plastique
• Pavé de boutons, la partie en caoutchouc pour les pressions de boutons
• Support de lame de clé ou interface de fente pour lame de clé
• Couvercle du compartiment de batterie
• Boîtier du mécanisme de rabattement, si présent
• Couvercles de boutons ou pièces de garniture

Pas des pièces de coque

• Internes (modules électroniques)
• Carte de circuit, contrôle généralement les fonctions à distance
• Batterie, fournit l’alimentation
• Antenne, généralement pour la transmission de signal
• Puce transpondeur, souvent pour l’appariement avec le véhicule

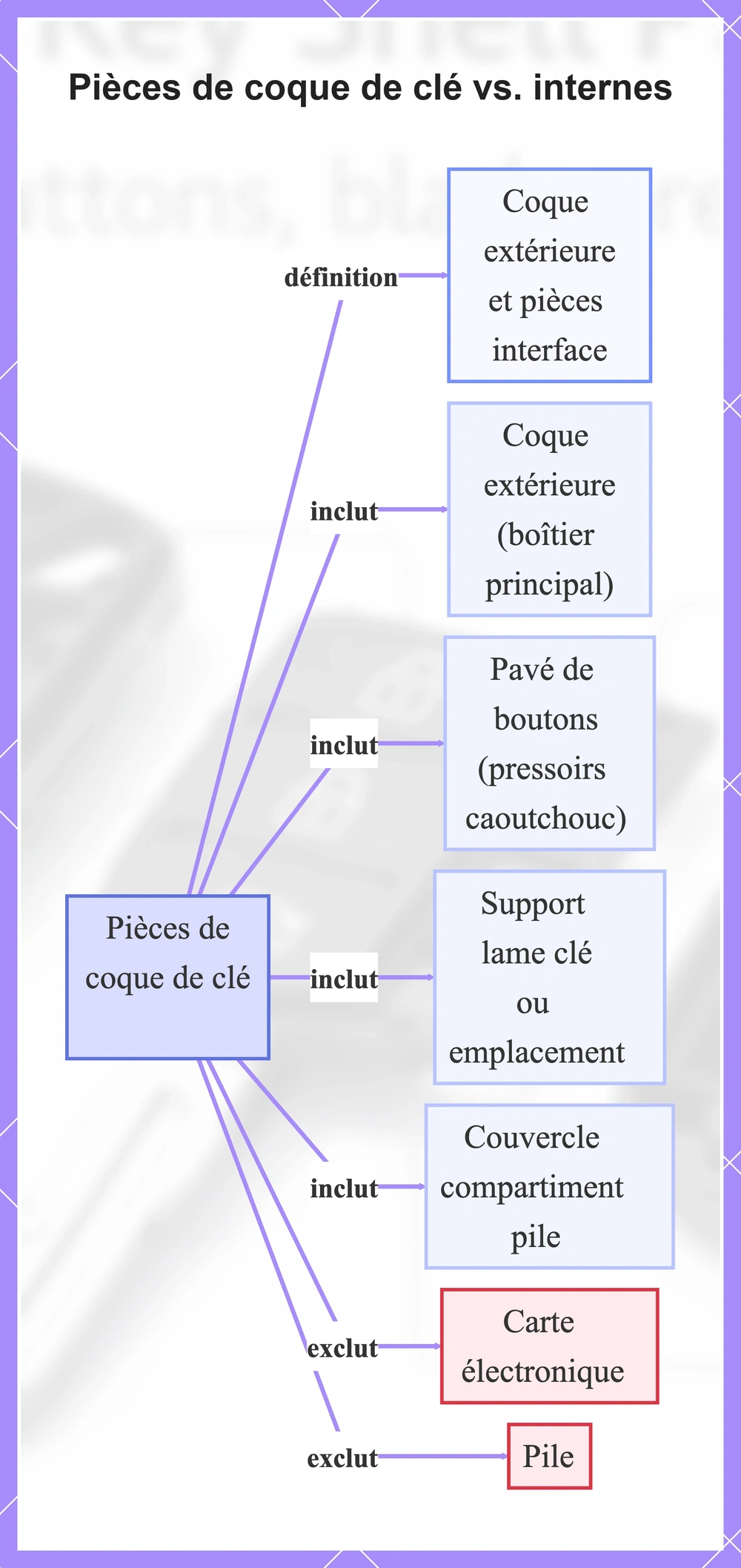

Ce diagramme définit les pièces de coque de clé, liste les principaux composants inclus et montre les internes exclus pour une distinction claire.

Pièces de coque extérieure versus électroniques internes, batterie et lame de clé en métal

La coque de clé de voiture est le boîtier extérieur autour des électroniques internes, de la batterie et du transpondeur. Une « coque vide » n’est pas une clé complète, confondre les deux conduit souvent à des erreurs d’achat – les coques manquent généralement de ces internes.

Pièces de coque	Pas des pièces de coque
Boîtier en plastique	Module électronique
Couvercles de boutons	Carte de circuit
Boîtier du mécanisme de rabattement	Batterie
Attache porte-clés	Transpondeur
Fente de retenue de lame	Lame de clé

Noms courants des pièces utilisés dans les annonces et instructions de réparation

Les annonces et instructions de réparation utilisent souvent des termes différents pour les mêmes pièces physiques. Des termes comme boîtier, couvercle et coque varient selon les vendeurs. Voici comment les noms correspondent aux pièces.

• Coque → souvent le boîtier extérieur complet
• Moitiés de boîtier ou enveloppe → souvent les deux principales pièces en plastique qui forment la coque
• Pavé de boutons → souvent la pièce en caoutchouc avec boutons surélevés à l’intérieur de la coque
• Membrane → souvent la fine couche sur le pavé de boutons qui le protège
• Fente de lame → souvent l’ouverture où la lame de clé glisse
• Charnière ou pivot → souvent le point de pivot pour les coques à rabattement
• Clips ou languettes → souvent les languettes en plastique qui assemblent les moitiés de boîtier
• Vis → souvent les fixations métalliques qui maintiennent certaines coques fermées
• Boucle porte-clés → souvent le trou pour anneau à l’extrémité de la coque

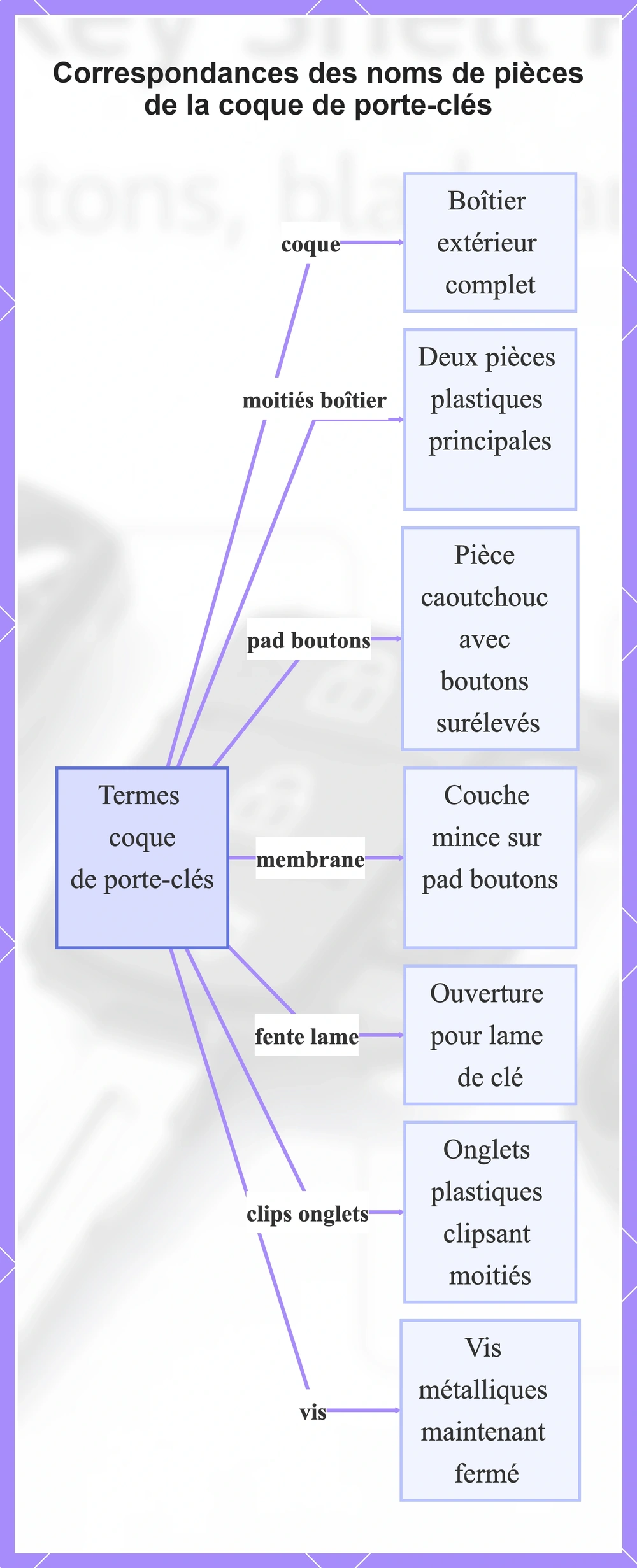

Ce diagramme de flux mappe les termes courants des annonces et instructions de réparation aux pièces physiques décrites sur les coques de porte-clés.

Pièces du corps de boîtier qui forment la forme de la coque

Le boîtier forme la structure principale de la coque de clé de voiture. Il se compose de deux moitiés de coque qui s’assemblent le long d’une jointure pour créer la coque extérieure. Le boîtier fournit le cadre structurel pour les autres pièces de coque.

Un alignement correct des moitiés de boîtier assure une bonne fermeture et une rigidité de la coque. Les lignes de jointure entre les moitiés distribuent les contraintes, ce qui peut réduire la flexion lors de l’utilisation quotidienne. Des éléments internes comme des poteaux et des nervures améliorent la stabilité du boîtier.

• Moitiés de boîtier : Panneaux assemblés le long de la jointure.
• Lignes de jointure : Bords d’assemblage pour un alignement serré et une fermeture.
• Poteaux et entretoises : Saillies qui fixent les composants et ajoutent de la rigidité.
• Nervures : Crêtes de renforcement qui améliorent la résistance.
• Supports internes : Cadres guidant l’alignement et empêchant les déplacements.

La serrure de la jointure varie selon les modèles. Des poteaux cassés peuvent entraîner un mauvais alignement et une rigidité réduite des moitiés de coque.

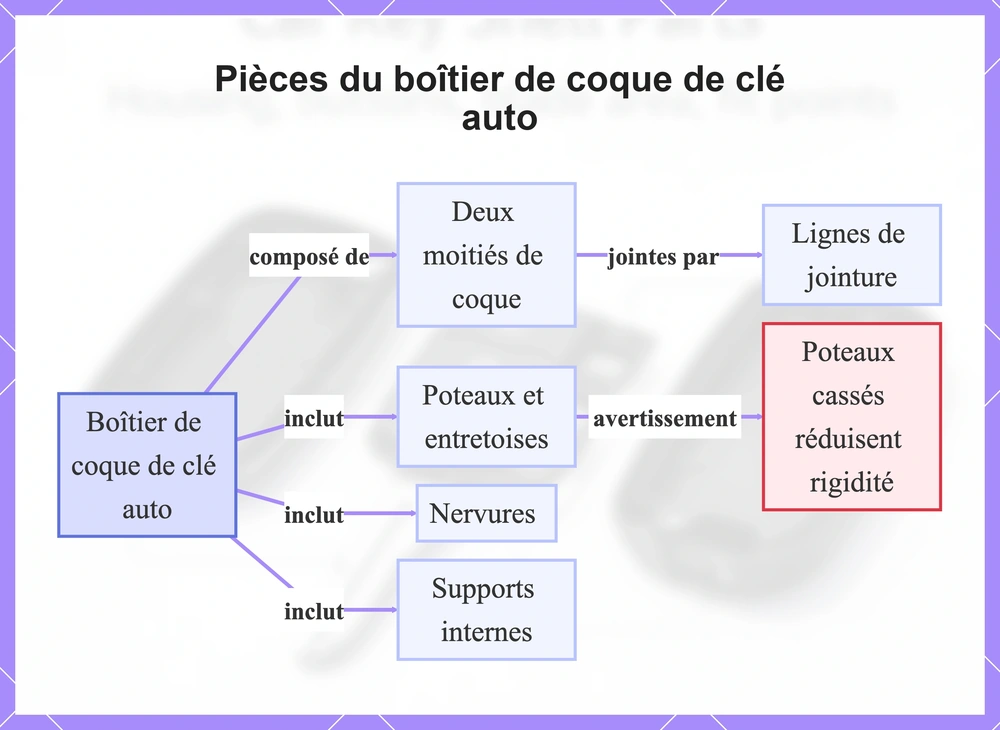

Ce diagramme présente les principaux composants formant le boîtier de coque de clé auto, leurs connexions et un risque clé de rigidité.

Moitiés de boîtier et zones d’alignement de la jointure

Les moitiés de boîtier se rencontrent le long d’une jointure où des éléments d’alignement les positionnent pour la fermeture.

Ces éléments assurent une fermeture stable, bien que de petites fentes puissent apparaître en raison de l’usure ou d’éléments mal assortis. Les éléments d’alignement courants incluent :

• Goupilles de positionnement qui s’insèrent dans des trous correspondants pour le positionnement
• Rails de bord qui courent parallèlement à la jointure pour l’alignement des bords
• Lèvres de jointure qui s’emboîtent ou s’appuient pour définir la ligne de joint
• Rails de périmètre qui guident le périmètre de la jointure
• Encoches d’alignement qui aident à empêcher la torsion
• Guides en creux pour goupilles ou rails

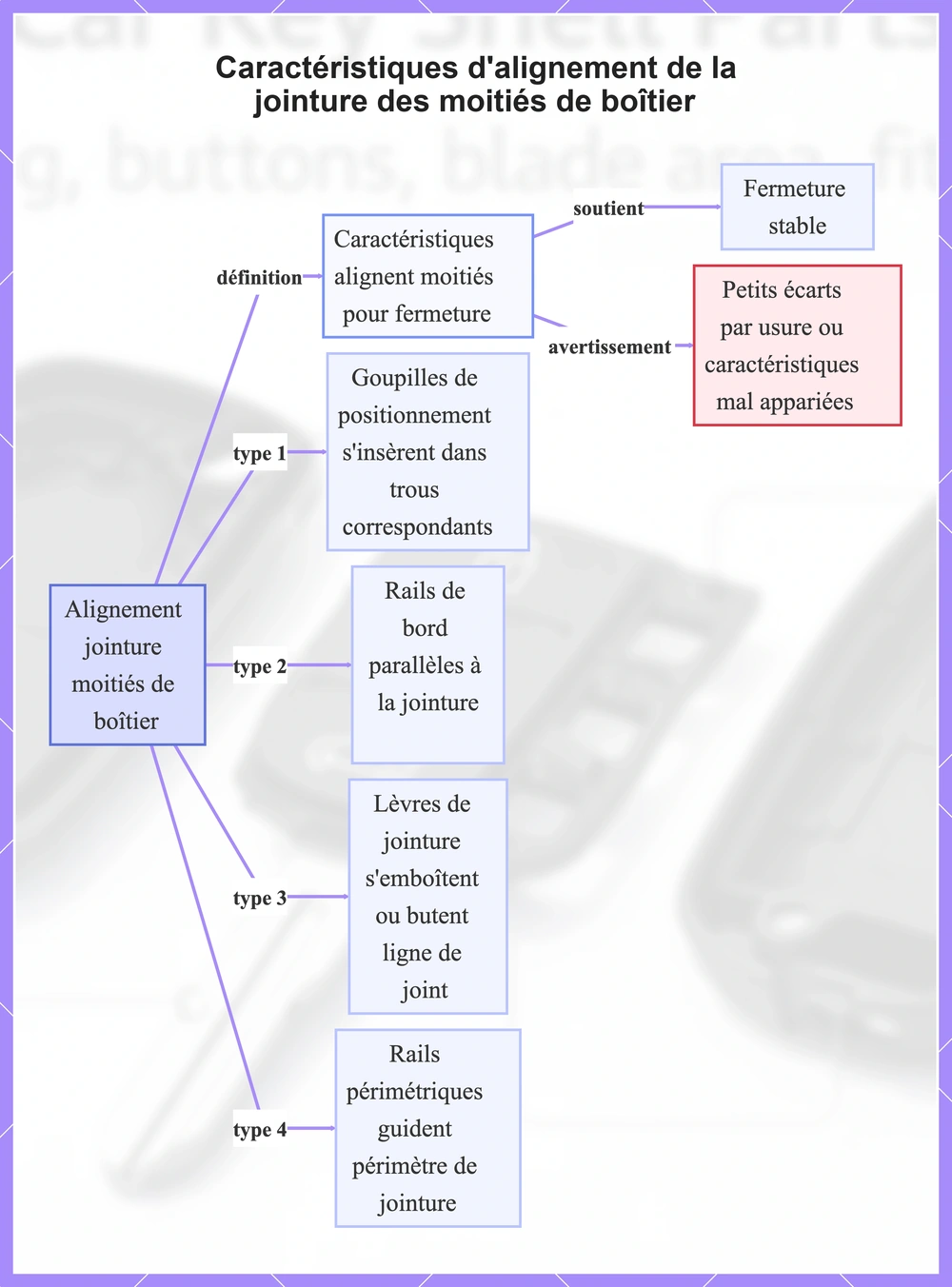

Ce diagramme explique les zones d'alignement de la jointure où se rejoignent les moitiés de boîtier, leur rôle dans la fermeture stable, les écarts potentiels et les types courants de caractéristiques.

Poteaux internes, entretoises et nervures de support à l’intérieur du boîtier

À l’intérieur du boîtier d’une coque de clé de voiture, des structures internes en plastique telles que des poteaux de vis, des entretoises, des bossages et des nervures soutiennent la coque et maintiennent les interfaces de coque en place. Elles distribuent les charges et ajoutent de la rigidité sans électronique. Les zones de contrainte autour de ces éléments peuvent causer des fentes de fermeture ou des cliquetis s’ils fléchissent ou se déforment avec le temps.

Éléments de fixation :

• Les poteaux de vis ont des filetages moulés pour fixer les moitiés avec des fixations, mais un serrage excessif peut user les filetages.
• Les entretoises espacent correctement les moitiés de coque et alignent les fixations.
• Les éléments de cadre internes renforcent les bases des poteaux de vis contre le couple.

Éléments de positionnement :

• Les bossages servent de points d’alignement pour les moitiés de coque.
• Les entretoises surélevées guident les moitiés de coque et empêchent les déplacements.

Éléments de rigidification :

• Les nervures ajoutent de la rigidité pour réduire la flexion dans les zones de forte contrainte près des charnières.
• Les nervures de support relient les bossages aux parois et minimisent les cliquetis dus aux vibrations.
• Les sections de nervures plus épaisses ciblent les zones sujettes à la déformation et aux problèmes de fermeture.

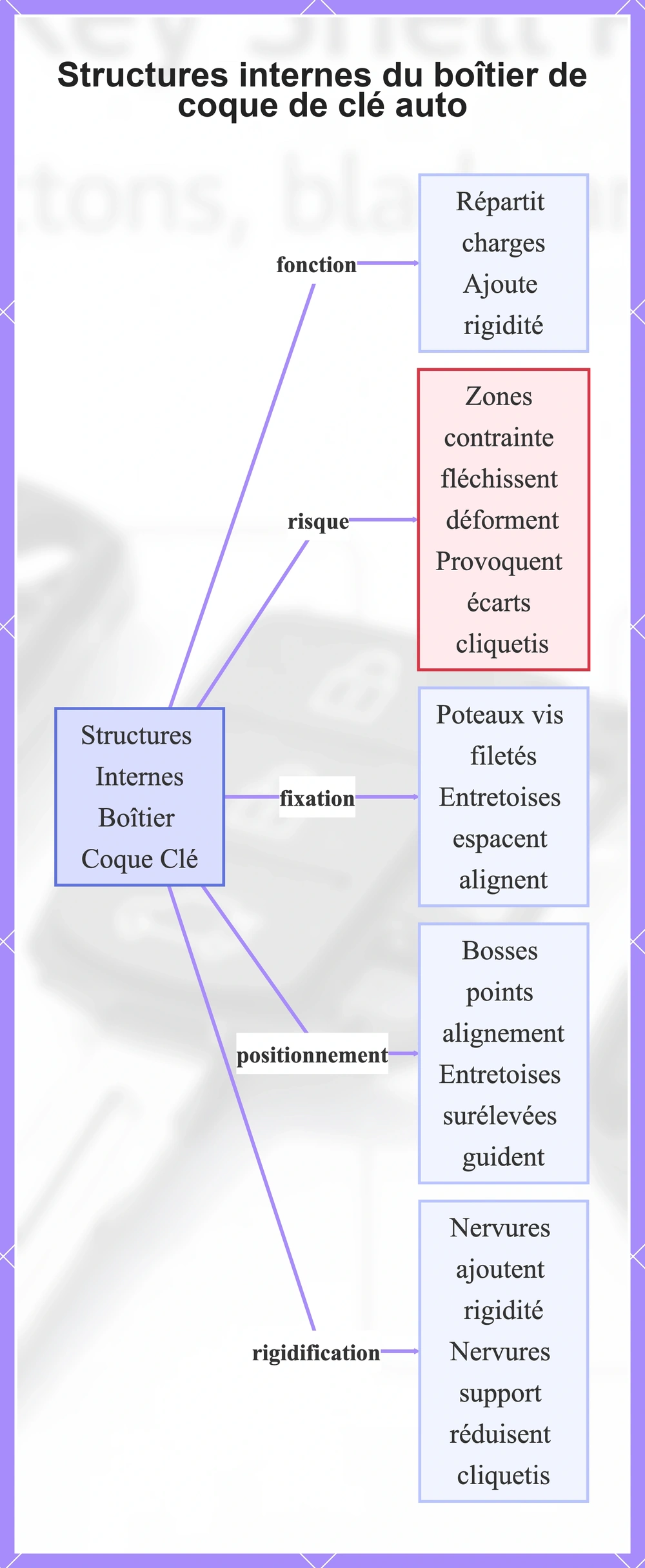

Ce diagramme de flux catégorise par type les structures plastiques internes des boîtiers de coques de clés auto, explique leurs fonctions de support et met en lumière les risques liés au stress.

Pièces de la zone des boutons qui créent la sensation de pression et l’alignement

La zone du pavé de boutons dans une coque de clé de voiture comporte des pièces qui façonnent la sensation de pression, le déplacement et l’alignement avec les points de contact des interrupteurs internes. Le pavé de boutons ou la membrane se comprime pour un retour tactile et définit la distance de déplacement des boutons. Les ouvertures de boutons et les capuchons de boutons alignent les boutons sur les points d’interrupteur. Les éléments d’alignement maintiennent ces pièces en place.

• Pavé de boutons/membrane : Amortit les pressions pour la sensation et contrôle le déplacement.
• Ouvertures ou découpes de boutons : S’alignent avec les emplacements d’interrupteurs internes.
• Capuchons de boutons : Couvrent les ouvertures et fléchissent pour le déplacement.
• Encadrement de boutons : Empêche les capuchons de se déplacer.
• Éléments d’alignement : Comme des goupilles ou des appuis qui positionnent les pièces.
• Éléments à emboîtement par pression : Verrouillent les composants pour réduire le jeu.

Une pression mal alignée peut sembler molle ou nécessiter une force supplémentaire sans réponse nette. Par exemple, un alignement usé permet aux capuchons de boutons de se déplacer, de sorte que la pression s’enfonce de manière inégale et peut manquer l’interrupteur. Ces problèmes peuvent provenir d’un décalage mécanique dans la zone du pavé de boutons.

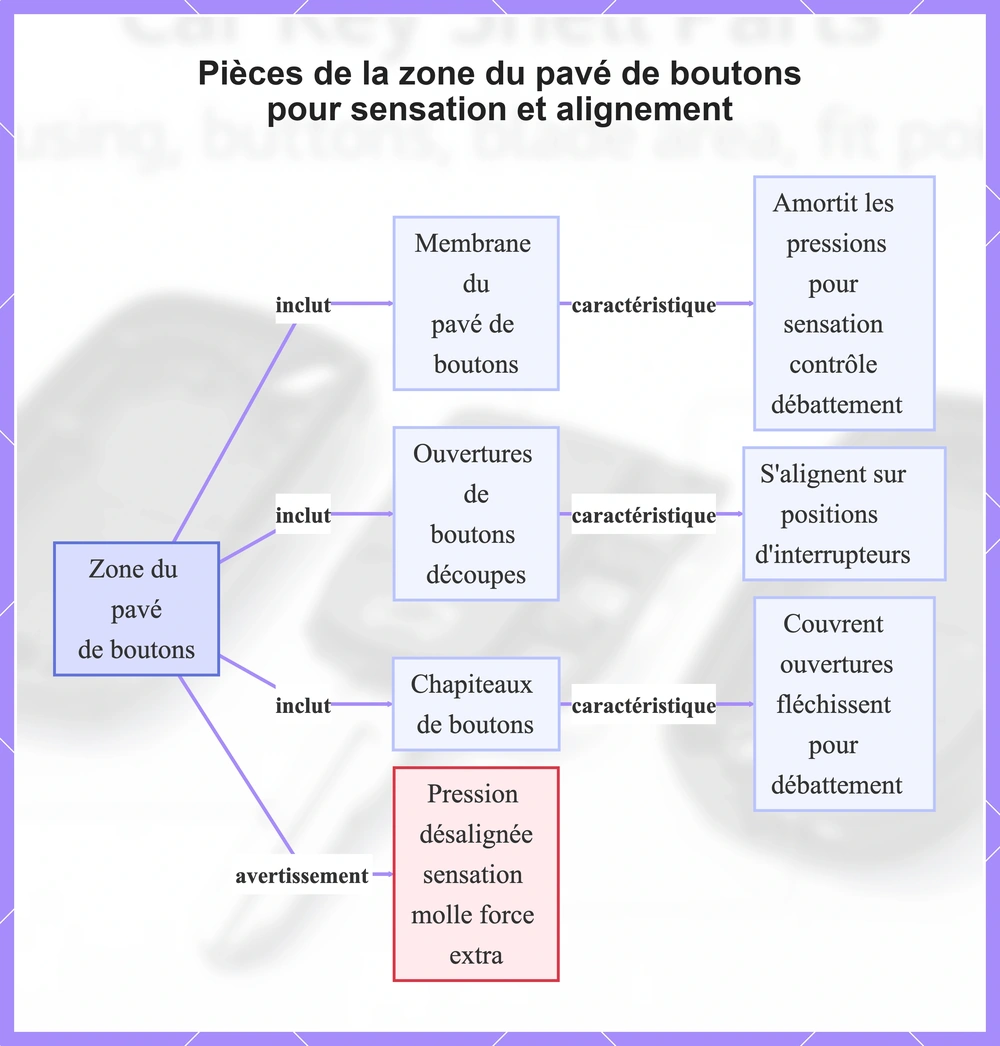

Ce diagramme détaille les principales pièces de la zone du pavé de boutons dans la coque d'une clé de voiture, leurs rôles dans la sensation de pression, le débattement et l'alignement de l'interrupteur, plus un risque clé.

Placement du pavé de boutons ou de la membrane et comment il s’insère dans la coque

Le pavé de boutons ou la membrane repose à plat dans le renfoncement de la coque, son périmètre aligné sous les ouvertures de boutons pour que les pressions atteignent les contacts sous-jacents. Des languettes de positionnement sur le pavé s’insèrent dans les canaux de la coque pour définir l’orientation et résister à la rotation. Des points de compression le long des bords fixent le pavé, généralement sans déformer les dômes ou circuits internes. Les zones de pincement près de la sortie de la queue peuvent entraver la fermeture de la coque si le pavé se regroupe ou se déplace.

Les indices de positionnement aident à l’identification ; les étapes complètes de transfert sont ailleurs.

• Languettes de positionnement s’insèrent dans les canaux de coque.
• Pavé repose à plat sous les zones de boutons.
• Bords de périmètre se compriment.
• Queue passe par l’encoche désignée.
• Aucun regroupement dans les zones de pincement près des bords.
• Dômes conservent leur forme sans inversion.

Capuchons de boutons, ouvertures et jeu de déplacement dans le boîtier

Les ouvertures dans le boîtier façonnent le trajet pour que les capuchons de boutons se déplacent lors de la pression, soutenant un déplacement fluide sans blocage. Le jeu autour de la forme et des bords du capuchon évite le contact avec les parois du boîtier pour un mouvement vertical ou latéral facile.

Les bavures sur les bords ou la déformation du boîtier peuvent réduire le jeu et causer un blocage, où le capuchon se coince lors des pressions. L’alignement de l’ouverture avec la forme du capuchon assure un déplacement stable.

• Géométrie de l’ouverture adaptée aux dimensions du capuchon dirige le mouvement sans jeu latéral excessif.
• Chanfreins ou rayons lisses sur les bords réduisent le raclage sur les surfaces du capuchon.
• La forme du capuchon définit les besoins en jeu, car les formes arrondies ou effilées réduisent le risque de blocage.
• Espace de déplacement avec jeu au-delà de l’excursion complète du capuchon sur tous les côtés soutient une action fiable.

Pièces de la zone de lame pour coques de clé à rabattement et sans rabattement

Les pièces de la zone de lame gèrent l’interface où la lame de clé se connecte au boîtier de la coque. La fente de lame guide l’insertion de la lame, tandis que des éléments de retenue comme des goupilles cylindriques maintiennent la lame stable. Ces pièces gèrent le jeu de lame et la stabilité, une retenue plus serrée réduisant les oscillations.

Les coques de clé à rabattement incluent une charnière et une zone de pivot près de la zone de lame pour permettre le pliage, contrairement aux coques sans rabattement. Les coques sans rabattement manquent de charnière et reposent sur un boîtier de lame fixe pour la stabilité. Ces différences de conception peuvent affecter le jeu, car les modèles à rabattement peuvent développer un mouvement de pivot dû à l’usure.

• Clé à rabattement : Inclut charnière et pivot pour la rotation de la lame, avec retenue généralement via goupille cylindrique dans la fente de lame.
• Sans rabattement : Repose sur fente de lame fixe et retenue pour la stabilité, sans pivot ni pliage.

L’appariement détaillé lame-et-charnière pour des modèles spécifiques est traité dans le Guide compatibilité.

Géométrie de la fente de lame et éléments de retenue dans la coque

La géométrie de la fente de lame et les éléments de retenue maintiennent la lame stable dans la coque. La forme de la fente, les surfaces d’arrêt, les clips de retenue et les canaux résistent aux mouvements dans plusieurs directions. La géométrie de la fente telle que les conicités et les sections transversales derrière le bord influence le positionnement de la lame. L’usure se produit souvent à ces points de contact. Une telle usure peut introduire des oscillations ou du jeu de lame.

• Forme de fente adaptée à la section transversale de la lame pour l’ajustement initial.
• Surfaces d’arrêt forment des barrières plates ou inclinées contre le glissement.
• Clips de retenue s’engagent dans les encoches ou bords de la lame.
• Canaux guident les rainures ou crêtes de la lame pour l’alignement.
• Interfaces à haute friction aux surfaces d’arrêt, clips de retenue et canaux s’usent avec le temps.

Pièces de charnière ou de pivot dans les coques à rabattement et où se produit l’usure

La zone de charnière ou de pivot forme la connexion mécanique entre les sections à rabattement dans la coque. Elle permet une ouverture et une fermeture fluides. Les pièces principales incluent le siège de pivot, le barillet de charnière et les surfaces d’arrêt. Celles-ci guident la rotation et limitent le mouvement.

Des tolérances serrées qui varient selon la conception peuvent se relâcher avec le temps en raison de l’usure. Cela introduit du jeu entre les composants. La friction s’accumule aux points de contact comme le siège de pivot et le barillet de charnière lors d’une utilisation répétée.

• Siège de pivot : Maintient la goupille ou l’axe rotatif, qui peut s’user sous charges latérales.
• Barillet de charnière : Encercler le pivot, où la friction peut éroder les surfaces sur des cycles.
• Surfaces d’arrêt : Empêchent la sur-rotation, qui peut développer du jeu sous impacts répétés.

Une charnière ou un pivot desserré se ressent souvent comme une résistance inégale ou un léger grincement lors des rabattements. Vous pouvez remarquer un mouvement supplémentaire entre les moitiés de coque dû à l’accumulation de friction et de jeu. Cela n’implique pas les pièces internes de ressort ou de verrou.

Fermetures et fixations qui maintiennent la coque fermée

Les fermetures et fixations telles que les clips et les vis sécurisent les moitiés de boîtier de la coque de clé de voiture. Les clips ont des languettes qui s’emboîtent dans des points de verrouillage pour maintenir les moitiés ensemble et conserver l’alignement. Les vis se vissent dans des poteaux de vis pour renforcer la fermeture et empêcher la séparation. Sans fermeture efficace, des fentes peuvent se développer ou la coque peut s’ouvrir.

Fermeture à clips

• Languettes fléchissent pour s’insérer dans des points de verrouillage pour un engagement rapide.
• Fournissent un alignement à emboîtement pour un accès répété.
• Distribuent la force uniformément sur plusieurs points de verrouillage.

Fermeture à vis

• Vis se vissent directement dans des poteaux de vis aux emplacements clés.
• Permettent un ajustement de tension pour l’alignement.
• Positionnées le long des bords pour contrer les forces de flexion.
• Fournissent un verrouillage mécanique.

Une force excessive lors de la manipulation peut endommager ces fermetures, comme forcer les clips au-delà des points de verrouillage ou serrer excessivement les vis dans les poteaux de vis. Par exemple, un serrage excessif des vis peut user les poteaux de vis, ce qui peut entraîner des fentes ou la coque s’ouvrant, comme expliqué dans le Erreurs à éviter.

Fermetures à clips, languettes et où elles se cassent habituellement

Les fermetures à clips fonctionnent comme des interfaces languette-encoche. Elles maintiennent la coque de clé de voiture sous tension en emboîtant des languettes dans des encoches correspondantes. Les languettes présentent généralement des extrémités crochues pour un engagement solide avec les encoches. La profondeur d’engagement détermine la sécurité avec laquelle les languettes s’insèrent et distribuent la tension sur les moitiés de coque.

Les languettes montrent couramment un blanchiment par contrainte dû à des flexions répétées ou des crochets cassés à la base.

• Bords de périmètre où les moitiés de coque se rejoignent
• Languettes d’accès au compartiment de batterie
• Encoches de retenue du module de boutons
• Languettes d’emboîtement des joints latéraux
• Points de clips du panneau arrière
• Zones d’engagement des nervures internes

Vis et poteaux de vis à l’intérieur du boîtier et pourquoi elles s’usent

Les vis s’engagent dans les filetages des poteaux de vis (également appelés poteaux en plastique ou bossages de vis), moulés à l’intérieur du boîtier compact d’une coque de clé de voiture pour assurer la fermeture et l’alignement.

L’usure se produit à l’interface poteau de vis lorsque les filetages perdent leur prise, souvent due à un serrage excessif qui déforme le plastique souple ou à un vissage croisé qui endommage les surfaces d’accrochage. Dans les boîtiers étroits, l’engagement limité des filetages aggrave le problème, car les vis se positionnent avec une prise minimale avant de toucher le fond.

• Serrage excessif : Une force excessive peut écraser les filetages en plastique, causant l’usure et la fissuration du poteau.
• Vissage croisé : Une entrée mal alignée peut mutiler les filetages, causant un mauvais engagement et l’usure.
• Engagement insuffisant des filetages : Vis courtes ou poteaux profonds réduisent la surface de contact, favorisant l’usure sous couple.
• Fissuration du poteau : Le plastique peut se fracturer sous contrainte répétée, permettant aux vis de tourner librement.

Emplacements de vis cachées et encoches de libération utilisées avec les fermetures à clips

Les vis cachées sont des fixations courantes dans les conceptions de fermeture de coque avec fermetures à clips, maintenant une apparence sans joint. Les vis cachées se situent souvent sous des couvercles ou dans des renfoncements le long des bords ou de la base de la coque. Les encoches de libération sont des indentations subtiles ou des zones amincies près des jointures où les languettes s’engagent. Forcer la mauvaise jointure peut endommager les languettes et entraver le remontage.

• Un petit renfoncement circulaire sous des couvercles qui signale une vis cachée.
• Une fente fine ou une rainure parallèle à la jointure qui indique une encoche de libération.
• Bord entaillé sur les languettes dans la jointure.
• Légère dépression ou fossette près des points de fixation.
• Jointure chevauchante avec encoche de libération effilée.
• Tête de vis dissimulée alignée avec les positions des languettes de clip.

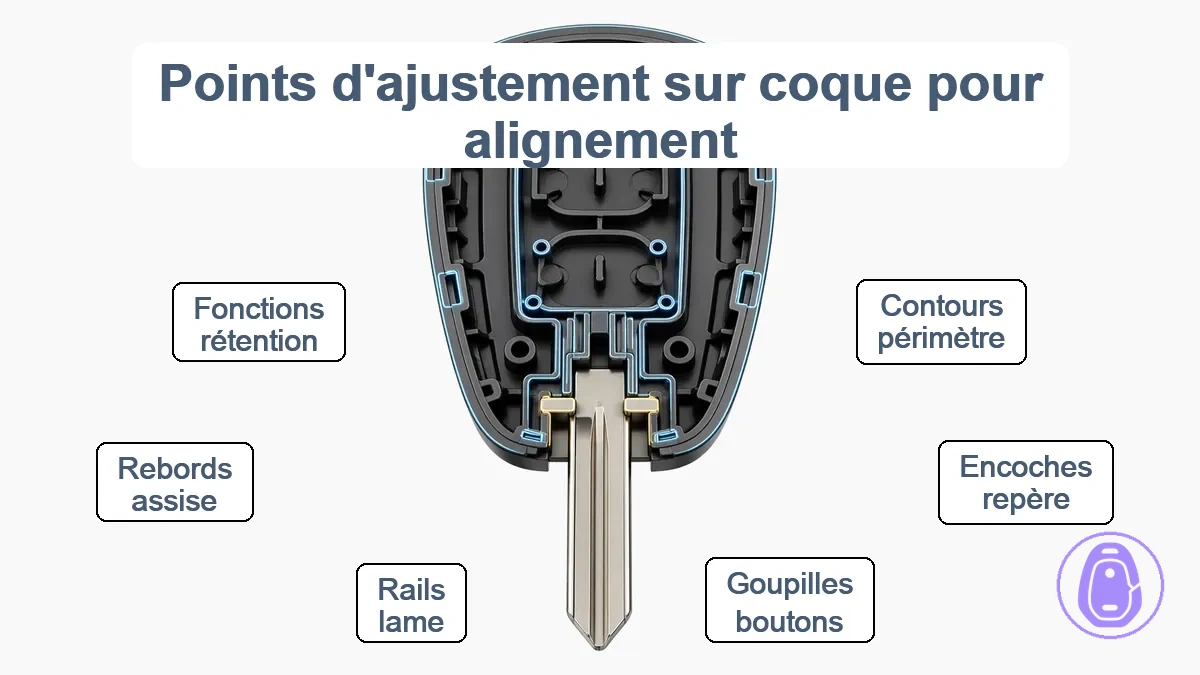

Points d’ajustement sur la coque qui déterminent si les pièces s’alignent

Les points d’ajustement servent d’éléments d’alignement et d’enregistrement sur la coque de clé de voiture. Ils contrôlent la qualité de fermeture avec l’alignement des boutons et de la lame. Les éléments de positionnement dans les points d’ajustement aident les composants internes à s’insérer correctement et réduisent les interférences lors de l’assemblage. Les points d’ajustement présentent des contours spécifiques qui guident l’insertion et empêchent le mauvais alignement. Des points d’ajustement non assortis peuvent causer une mauvaise fermeture ou des problèmes fonctionnels, selon la conception.

Un contour esthétiquement similaire peut sembler compatible au premier abord. Mais une correspondance fonctionnelle nécessite que les éléments de positionnement et d’enregistrement s’alignent correctement et réduisent les interférences. L’alignement des boutons repose sur des points d’enregistrement correspondants, et l’alignement de la lame requiert des surfaces d’insertion correspondantes. Les vérifications visuelles seules manquent souvent les différences subtiles de ces éléments.

Vérifiez plusieurs points d’ajustement dans différentes zones avant de choisir une coque de remplacement – la similarité à un point ne confirme pas l’ajustement global. Pour une vérification plus approfondie, consultez le Guide compatibilité.

La similarité visuelle seule est pas suffisante.

Points d’ajustement par zone

• Contour :
  • Contours de périmètre pour l’insertion initiale.
  • Encoches d’enregistrement de bord.
  • Ledges d’interférence qui contrôlent la profondeur.
• Zone des boutons :
  • Goupilles ou fentes d’enregistrement de boutons.
  • Parois environnantes pour l’alignement des boutons.
  • Arrêts d’interférence pour le déplacement des boutons.
• Zone de lame :
  • Rails d’alignement de canal de lame.
  • Ledges d’insertion pour la base de lame.
  • Éléments de retenue conçus pour minimiser les interférences.
  • Enregistrement de paroi latérale pour le centrage de lame.

Erreurs courantes sur les points d’ajustement

• Ignorer les points d’interférence de contour, ce qui peut entraîner une fermeture inégale.
• Supposer que la similarité de la zone des boutons assure l’alignement.
• Ignorer l’enregistrement de la zone de lame, ce qui peut causer des oscillations.

Contour extérieur et éléments de positionnement qui contrôlent l’assemblage

Le contour extérieur d’une coque de clé de voiture contrôle la qualité avec laquelle les moitiés s’assemblent sans fentes. Les rails et goupilles de positionnement le long de ce contour guident les moitiés vers un alignement correct. Les coques de forme similaire échouent souvent à s’assembler correctement lorsque des variations de périmètre ou de petites différences de hauteur de rail, de placement de goupille ou de profil de contour apparaissent. La comparaison visuelle de ces éléments révèle les problèmes de compatibilité.

• Contour de périmètre continu sans marches ou décalages
• Rails de positionnement correspondant en position et profondeur le long des bords
• Goupilles ou languettes s’alignant symétriquement sur les moitiés opposées
• Espacement constant entre plusieurs rails de positionnement
• Transitions lisses dans le contour extérieur sans saillies
• Aucune caractéristique redondante interférant avec l’assemblage

Éléments d’enregistrement de la zone des boutons qui contrôlent l’alignement des boutons

Les éléments d’enregistrement positionnent le pavé de boutons dans la zone du pavé de boutons pour aligner les boutons avec les ouvertures de la coque, afin que les pressions atterrissent correctement. Ils maintiennent l’espacement et le centrage entre le pavé de boutons et les ouvertures de la coque au-dessus. Sans ces éléments, de petits déplacements peuvent entraîner des pressions décentrées.

• Languettes qui s’insèrent dans des récepteurs correspondants sur la coque pour empêcher le mouvement latéral du pavé de boutons.
• Canaux qui guident les bords du pavé de boutons pour un positionnement et un espacement répétables.
• Poteaux, ou poteaux de positionnement, qui centrent le pavé de boutons en s’insérant dans des trous correspondants.
• Languettes d’alignement qui assurent la stabilité rotationnelle et le contrôle d’espacement.
• Canaux emboîtants qui maintiennent le centrage vertical par rapport aux ouvertures de boutons.

Surfaces d’alignement de la zone de lame qui contrôlent l’ajustement et le jeu de la lame

Surfaces d’alignement dans la zone de lame — surfaces d’arrêt, épaulements, sièges de pivot et surfaces d’assise — servent de points de contact. Elles stabilisent la lame contre l’interface de la coque et minimisent le jeu de lame. Un non-assortiment entre les surfaces d’alignement de la lame et de la coque cause souvent un relâchement, où la lame se déplace sous pression. Cela peut aussi entraîner une mauvaise fermeture si les points de contact ne s’alignent pas correctement.

• Surfaces d’arrêt : Zones plates qui limitent le mouvement avant ou arrière de la lame et réduisent le jeu aux extrémités.
• Épaulements : Bords surélevés qui centrent la lame latéralement et limitent le relâchement latéral.
• Sièges de pivot : Zones courbes ou entaillées qui soutiennent l’ajustement rotationnel et maintiennent la stabilité sous couple.
• Surfaces d’assise : Zones de contact plus larges qui améliorent le contact lame-coque et empêchent les petits déplacements.

Pièces d’attache externes comme la boucle porte-clés et les points de lanière

Les coques de clé de voiture reposent sur la boucle porte-clés et les points de lanière comme pièces d’attache portantes pour porte-clés ou lanières lors du port quotidien. La boucle porte-clés prend généralement une forme circulaire ou ovale qui permet le passage d’un anneau divisé. Les points de lanière consistent typiquement en fentes ou œillets renforcés à proximité.

• Boucle simple : Trou pour anneau de base moulé dans le bord de la coque.
• Conception à fente : Ouverture étroite pour le passage de sangle.
• Œillet renforcé : Bord épaissi autour du trou.

Tirer violemment sur la boucle porte-clés pour sortir les clés d’une poche crée une contrainte à l’attache. Cette contrainte peut se transférer aux zones de boîtier voisines et entraîner des fissures avec le temps. Des tiraillements répétés lors du port quotidien augmentent le risque de casse, car le boîtier fléchit et fatigue prématurément près de ces points.

Conception de la boucle porte-clés et points de contrainte dus au port quotidien

Les conceptions de boucle porte-clés utilisent couramment des formes circulaires ou à double boucle. Celles-ci exposent des points de contrainte lors du port quotidien. Les points de contrainte incluent souvent un col fin ou des coins vifs qui agissent comme des amorceurs de contrainte où la force s’accumule.

Les porte-clés attachés créent un effet de levier qui multiplie la charge sur la conception de la boucle et la transfère au matériau de boîtier adjacent. La flexion dans ces zones peut signaler des points faibles potentiels qui peuvent entraîner des fissures avec le temps.

• Col fin : Section étroite entre boucle et boîtier sujette à la flexion sous levier.
• Coins vifs : Bords qui concentrent la contrainte et favorisent la flexion lors d’une utilisation répétée.
• Flexion : Déformation visible due au poids du porte-clés qui peut indiquer un risque de fatigue.

Comment identifier les pièces de coque et les éléments critiques d’ajustement avant de commander une coque de remplacement

Notez la forme extérieure, la disposition des boutons et la zone de lame de votre coque de clé existante pour identifier les pièces et les éléments critiques d’ajustement. Comparez-les à des remplacements potentiels en utilisant plusieurs indices pour réduire le risque de non-assortiment – une seule photo manque souvent les dimensions et angles. Utilisez cette liste de vérification.

1. Notez le contour global et les dimensions de l’extérieur de la coque.
2. Examinez la disposition des boutons, y compris le nombre, la forme et l’espacement des boutons.
3. Vérifiez le profil de la zone de lame, notant la longueur, la largeur et les découpes ou encoches.
4. Notez les positions des vis/clips ou points de montage visibles extérieurement.
5. Comparez les alignements des bords et les découpes de cadre visibles.
6. Vérifiez les numéros de pièces ou marquages sur la surface de la coque.
7. Notez la texture et l’épaisseur du matériau autour des zones de boutons et de lame.
8. Vérifiez les points critiques d’ajustement comme les renfoncements de boutons et les dimensions du canal de lame.

Après avoir vérifié l’ajustement avec cette liste, effectuez les actions de remplacement dans le Guide remplacement.

Ce que vous pouvez confirmer de l’extérieur sans ouvrir la coque

Les indices extérieurs comme le contour, l’espacement des boutons, la zone de lame, la jointure, les points de vis et les points d’attache fournissent des points de correspondance visuels lors de la comparaison de coques de clé de voiture. Ces caractéristiques observables peuvent suggérer une similarité entre modèles mais comportent une incertitude due aux variations de fabrication ou aux internes cachés. Comparez ces zones côte à côte avec votre coque originale pour réduire les options.

Les indices extérieurs réduisent les options ; ils ne prouvent pas l’ajustement.

Contour

• Forme de profil et contour global peuvent s’aligner.
• Emplacements de jointure autour des bords peuvent montrer des motifs de placement constants.
• Points de vis visibles suggèrent un montage externe similaire.

Boutons

• Espacement et disposition des boutons peuvent correspondre.
• Taille et forme des boutons peuvent correspondre visuellement.

Zone de lame

• Indices visibles d’interface de lame comme la forme de fente ou la position d’encoche peuvent indiquer un alignement potentiel.

Points d’attache

• Clips ou languettes exposés autour des bords suggèrent des styles de connexion comparables.

Pour des conseils plus larges, Retour au guide.

Ce qu’il faut vérifier après ouverture de la coque sans en faire un guide de remplacement

Après ouverture de la coque de clé de voiture, comparez les indices internes comme la disposition des poteaux internes et les positions des poteaux de vis pour l’alignement. L’assise du pavé et l’interface de la zone de lame doivent correspondre. Manipulez les internes avec précaution, car ils peuvent être sensibles. Voici ce qu’il faut examiner, pas comment échanger les pièces.

• Disposition des poteaux internes s’aligne généralement de manière uniforme sans fentes ou décalages.
• Positions des poteaux de vis correspondent généralement en nombre et espacement.
• Éléments d’assise du pavé s’insèrent généralement à ras contre les zones désignées.
• Interface de la zone de lame montre généralement un ajustement de contour constant.
• Généralement, aucune marque de contrainte visible près des positions des poteaux de vis.
• Profondeur d’assise du pavé correspond généralement aux contours originaux.
