Kompatibilitätsprüfungen für Klinge und Scharnier beim Autoschlüsselgehäuse für eine passgenaue Klappschale

Klappschalen passen richtig, wenn Klingelprofil, Sitzgeometrie, Klingensitz und -nut sowie Klappscharnier und Drehpunkt übereinstimmen. Fast kompatible Schalen scheitern an subtilen Geometrieunterschieden in diesen Schnittstellen, was zu schlechter Sitzung oder Blockierung führt. Toleranzstapelung zwischen Klingentyp, Scharniertyp und Schale macht aus kleinen Abweichungen eine schlechte Passgenauigkeit.

Die vier Kompatibilitätsprüfpunkte gehen über Marken- oder Modellabstimmung hinaus:

• Unterschiede im Klingelprofil verhindern passgenaue Klingensitzung.
• Unterschiede in der Sitzgeometrie erzeugen Lücken oder unvollständige Sitzung.
• Unterschiede im Klingensitz beeinträchtigen Halt und Stabilität.
• Unterschiede im Scharnier/Drehpunkt stören Verriegelung und flüssigen Klappvorgang.

Dies umfasst nur die physische Passgenauigkeit der Schale, nicht Elektronikpaarung, Programmierung oder Fernbedienungsfunktionen.

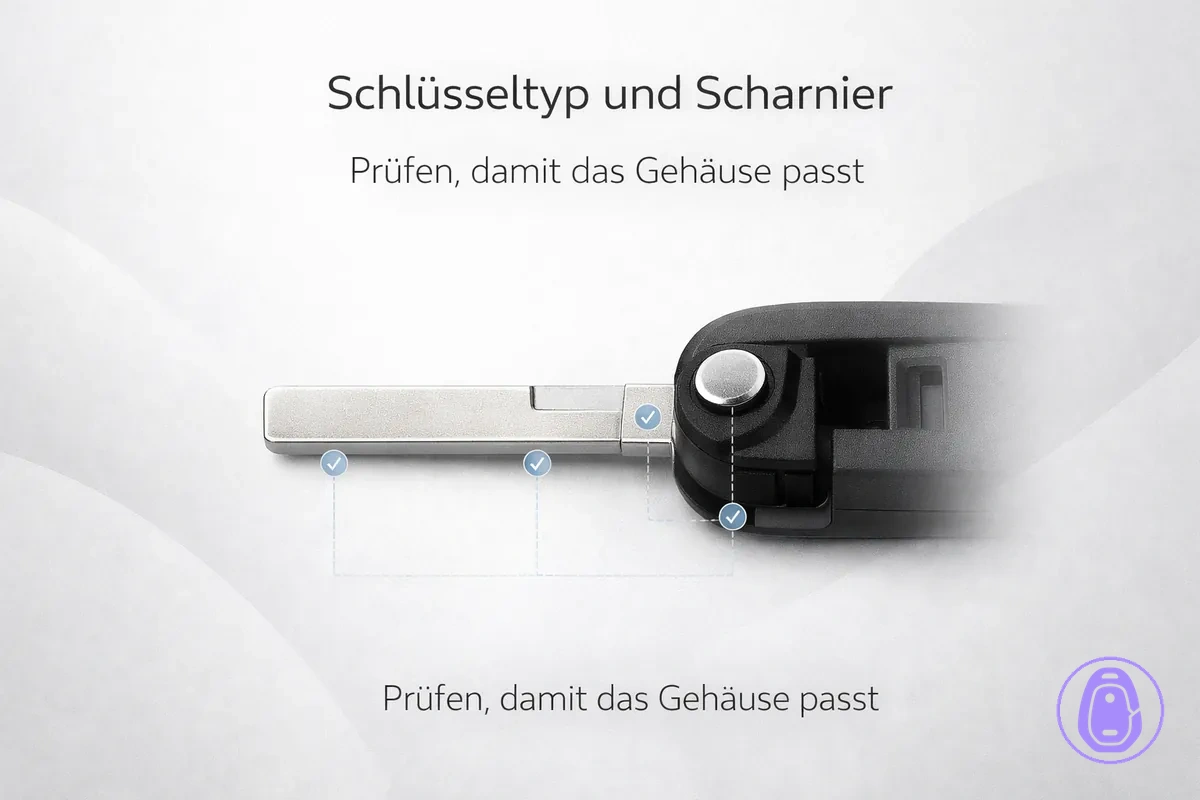

Klingentyp vs. Scharniertyp beim Autoschlüsselgehäuse: Was jeder steuert

Klingentyp ist die Ausformung der Nut im Autoschlüsselgehäuse, die zum Klingelprofil des Metallschlüssels passt. Er steuert die Sitzung der Klinge im Gehäuseinneren und gewährleistet vollständigen Einschub und Ausrichtung ohne Lücken oder Wackeln. Ein falscher Klingentyp bedeutet, dass die Klinge nicht sitzt oder ausgerichtet ist und die Montage beeinträchtigt wird.

Scharniertyp ist die Baugruppe, die den Klappmechanismus, die Verriegelung und die Drehpunktbauteile in Klapp- oder Springklingenschalen handhabt. Sie regelt Klingenausklappen, Klappbewegung und Halt in offener oder geschlossener Position über Stifte oder Schrauben. Selbst bei korrektem Klingentyp für die Sitzung kann ein falscher Scharniertyp zu steifem Klappen, lockerem Drehpunkt oder Ausfall der Verriegelung führen. Klingentypabstimmung ist nicht dasselbe wie Scharniertypabstimmung – ein häufiger Irrtum, bei dem Passgenauigkeitssteuerung von Bewegungssteuerung abweicht, wie in Autoschlüsselgehäuse-Typen.

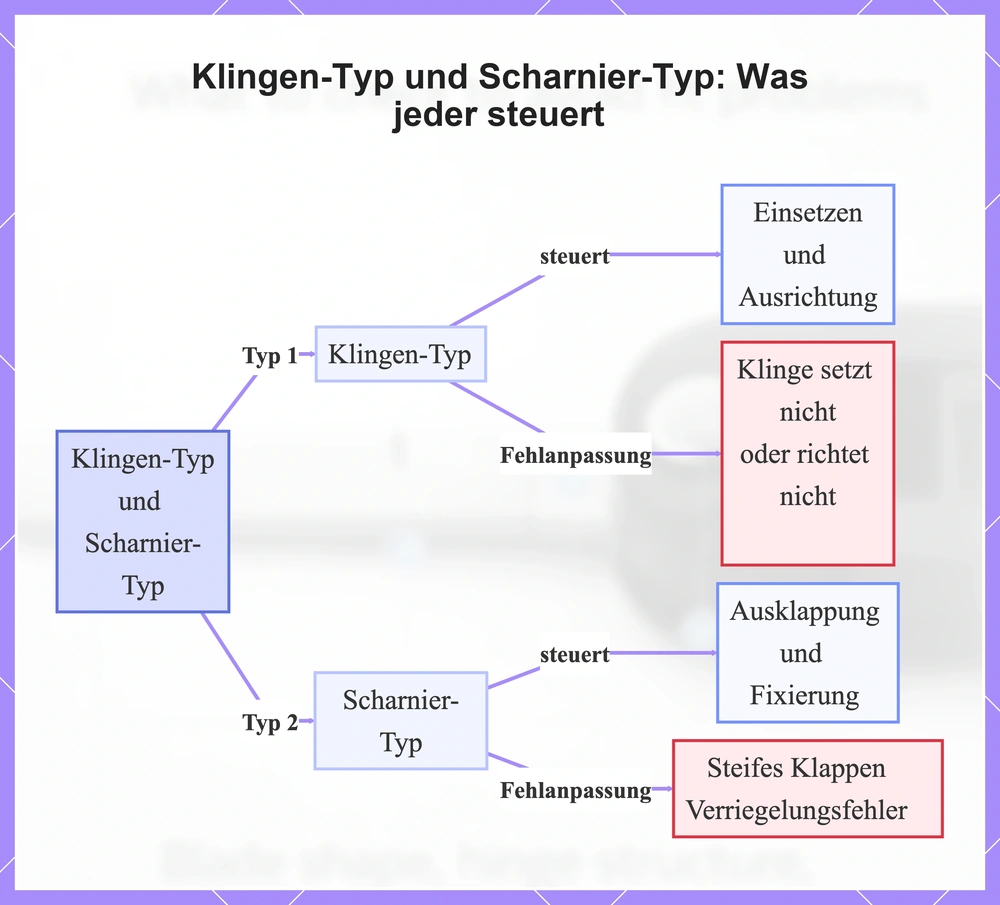

Dieses Flussdiagramm vergleicht Klingen-Typ und Scharnier-Typ in Autoschlüsselgehäusen, beschreibt was jeder steuert und Effekte von Fehlanpassungen.

Rahmenbedingungen: Was Klinge- und Scharnierabstimmung betrifft und was Passprobleme außerhalb dieses Rahmens verursacht

Klinge- und Scharnierabstimmung behebt mechanische Passprobleme an der Schnittstelle – wie Sitz- und Halteprobleme. Richtige Abstimmung beseitigt Wackeln, Scharnierverriegelung und Drehpunktblockierung. Passprobleme außerhalb dieses Rahmens stammen oft von anderen Gehäusekomponenten oder Elektronik. Zurück zur Kompatibilität für umfassendere Prüfungen.

Im Geltungsbereich

• Sitzung: Klinge sitzt bündig ohne Lücken.
• Wackeln: Kein seitliches Spiel bei Gebrauch.
• Scharnierverriegelung: Scharnier klemmt nicht in Position.
• Drehpunktblockierung: Flüssige Drehung ohne Reibung.

Außerhalb des Geltungsbereichs

• Elektronikprogrammierung.
• Tastenfehlausrichtung: Oft durch separate Gehäusetoleranzen.

Wahrgenommenes Wackeln sieht oft wie eine Klinge- und Scharnierunpassung aus, stammt aber meist von einer lockeren Gehäusekomponente, wie einer inneren Halteklammer. Prüfen Sie zuerst die Gehäuseintegrität, bevor Sie Schnittstellenprobleme annehmen. Das zeigt den echten Ausgangspunkt.

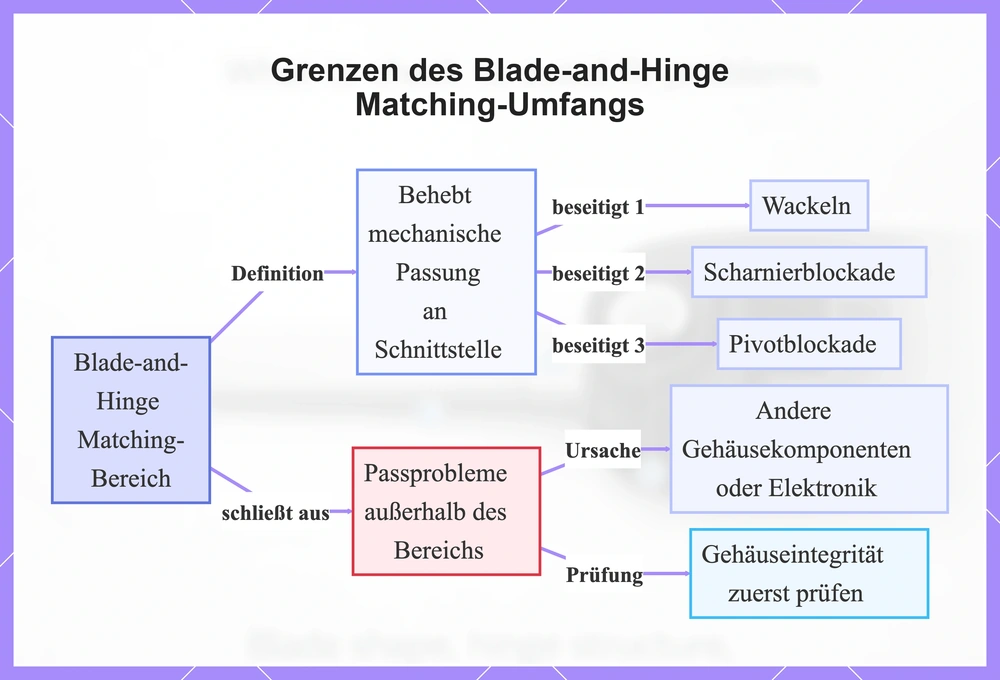

Dieses Flussdiagramm zeigt, was Blade-and-Hinge Matching behebt und beseitigt, welche Passprobleme es ausschließt, deren Ursachen und die erste Prüfung für Bereichs-außen-Probleme.

Bestimmen Sie Ihren Ausgangspunkt: Fester Schlüssel vs. Klappschlüssel und wo die Klingenschnittstelle tatsächlich liegt

Prüfen Sie, ob Ihr Schlüssel ein fester Schlüssel oder Klapschlüssel ist, um die Klingenschnittstelle zu finden. Beobachten Sie ohne Werkzeuge oder Kraft, notieren Sie nur Formfaktor und Halt. Folgen Sie diesen Schritten.

1. Betrachten Sie den Gesamtformfaktor: Feste Schlüssel haben typischerweise eine nichtklappbare Klinge, die freiliegt, während Klapschlüssel eine Klinge haben, die in das Gehäuse klappt.
2. Bei einem Klapschlüssel lokalisieren Sie die Scharnierposition und den Drehpunkt, wo die Klinge mit dem Gehäuse verbunden ist, oft nahe der Basis.
3. Prüfen Sie auf eine ausbaubare Klinge, indem Sie Haltelemente an der Klingenschnittstelle suchen, ohne sie zu entfernen.
4. Wenn die Klinge ausbaubar ist, prüfen Sie den Sitz; wenn nicht, konzentrieren Sie sich auf Profil- und Sitzhinweise. Nutzen Sie jetzt den Passform-Check, um zuerst das Klingelprofil zu prüfen.
5. Wenn Sie den Klingensitz nicht direkt sehen können, vergleichen Sie äußere visuelle Merkmale wie Tastenanordnung oder Gehäuseform mit Ihrem Fahrzeugmodell.

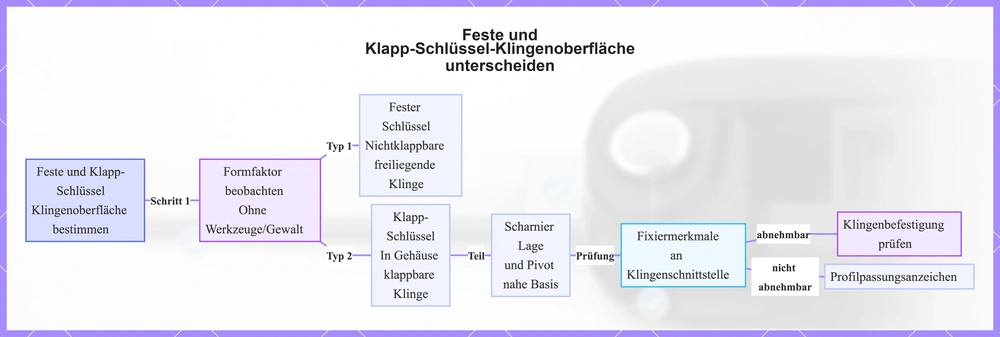

Dieses Flussdiagramm zeigt visuelle Schritte zum Unterscheiden fester und Klapp-Schlüssel, Lokalisieren der Klingenoberfläche und Prüfen abnehmbarer Klingenmerkmale ohne Werkzeuge oder Kraft.

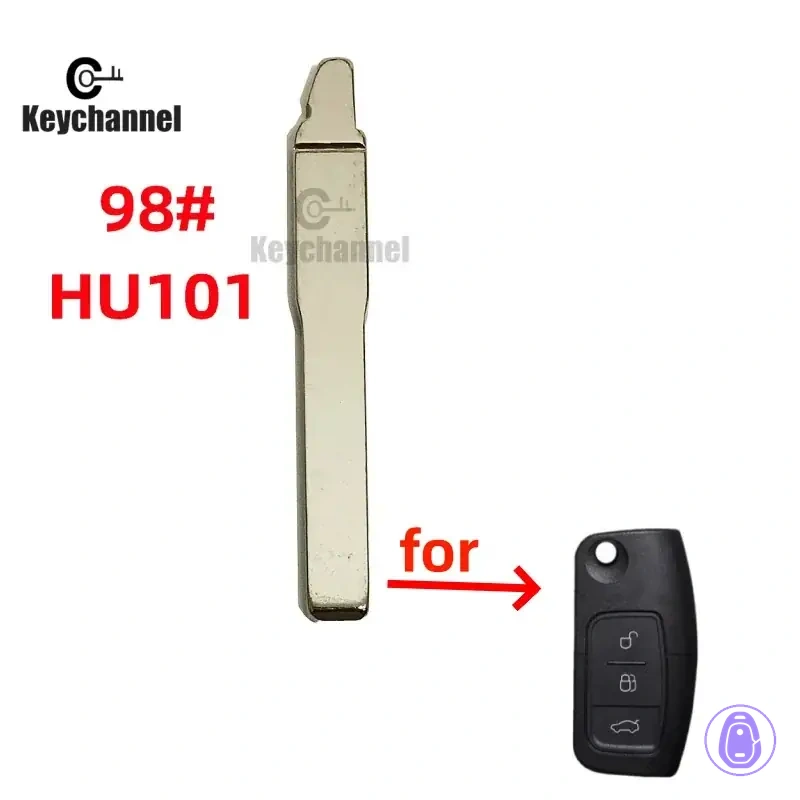

Kompatibilitätsmerkmale des Klingelprofils, die bestimmen, ob Ihre Metallklinge wiederverwendet werden kann

Klingelprofil-Kompatibilität bestimmt, ob Ihre Metallklinge korrekt in einem neuen Gehäuse sitzt, vor Scharnier- oder Sitzdetails. Das Profil passt, wenn es mit der Nut und Schiene des Gehäuses ausgerichtet ist – ohne Lücken oder Kraftaufwand.

Klingelprofilabstimmung unterscheidet sich von Sitzabstimmung. Profilunterschiede blockieren die anfängliche Sitzung, während Sitzprobleme den Halt beeinträchtigen. Die Hauptmerkmale umfassen Profilfamilie, Nut-/Schieneausrichtung und Orientierungsbeschränkungen.

Zwei Klingen können ähnlich aussehen, aber ein falscher Nutquerschnitt verursacht Schaukeln beim Einschieben – selbst wenn Längen passen. Orientierungsasymmetrie signalisiert Unpassung sofort. Nutzen Sie die Checkliste, um diese Merkmale zu prüfen, bevor Sie die Klingengeometrie-Unterprüfungen durchführen.

• Klingelprofilfamilie: Gesamtkonturübereinstimmung
• Nutquerschnitt: passende Krümmung und Tiefe
• Schieneausrichtung entlang der Klingenlänge
• Orientierungsmarkierungen oder Asymmetrie: richtige Sitzrichtung
• Klingenposition relativ zum Gehäusenutzentrum
• Anfängliche Sitzung: gleichmäßiger Kontakt ohne Schaukeln

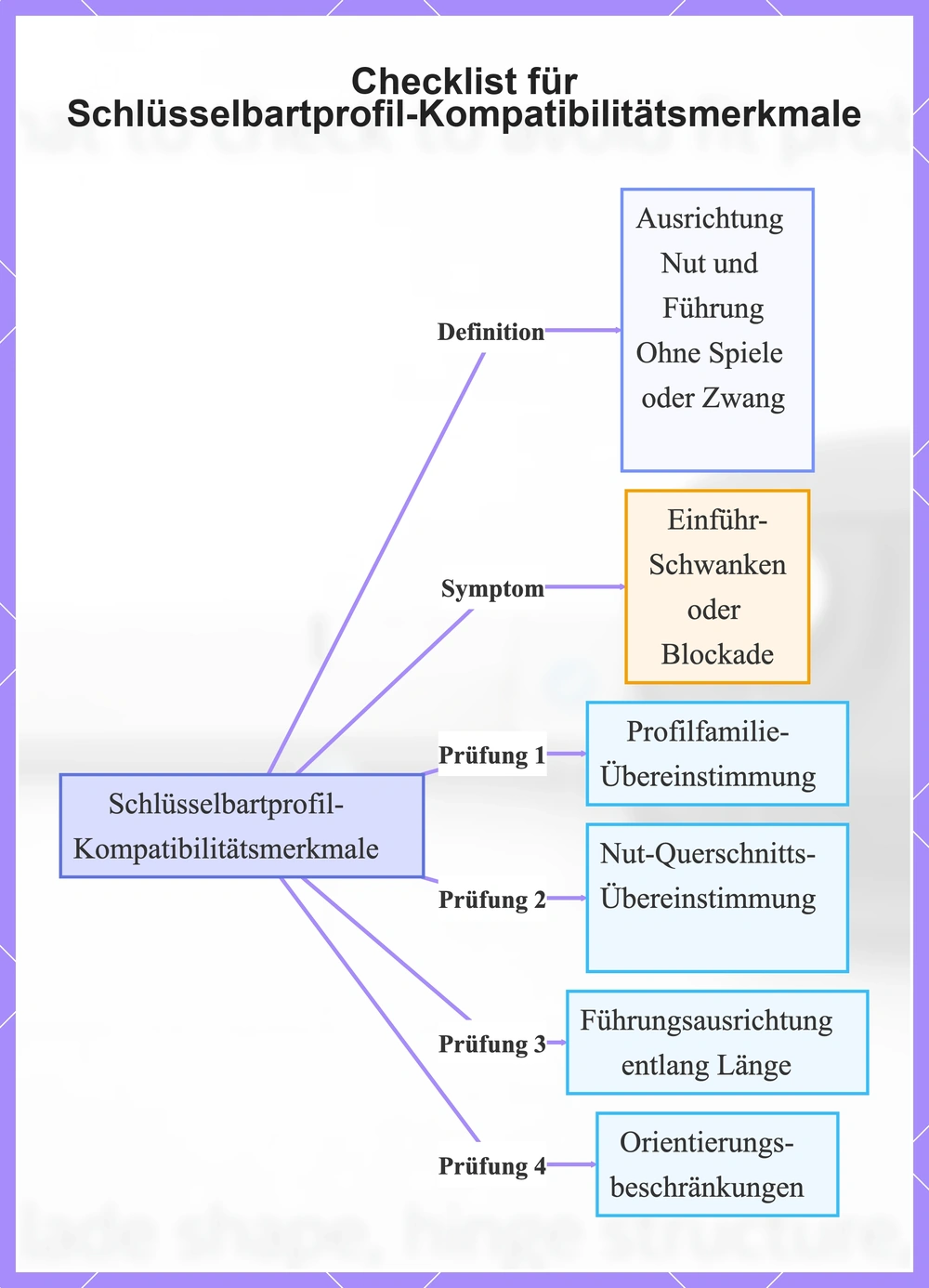

Dieses Diagramm zeigt die Schlüsselmerkmale, Prüfungen und Anzeichen zur Verifizierung der Schlüsselbartprofil-Kompatibilität für korrektes erstes Einsetzen in ein neues Gehäuse.

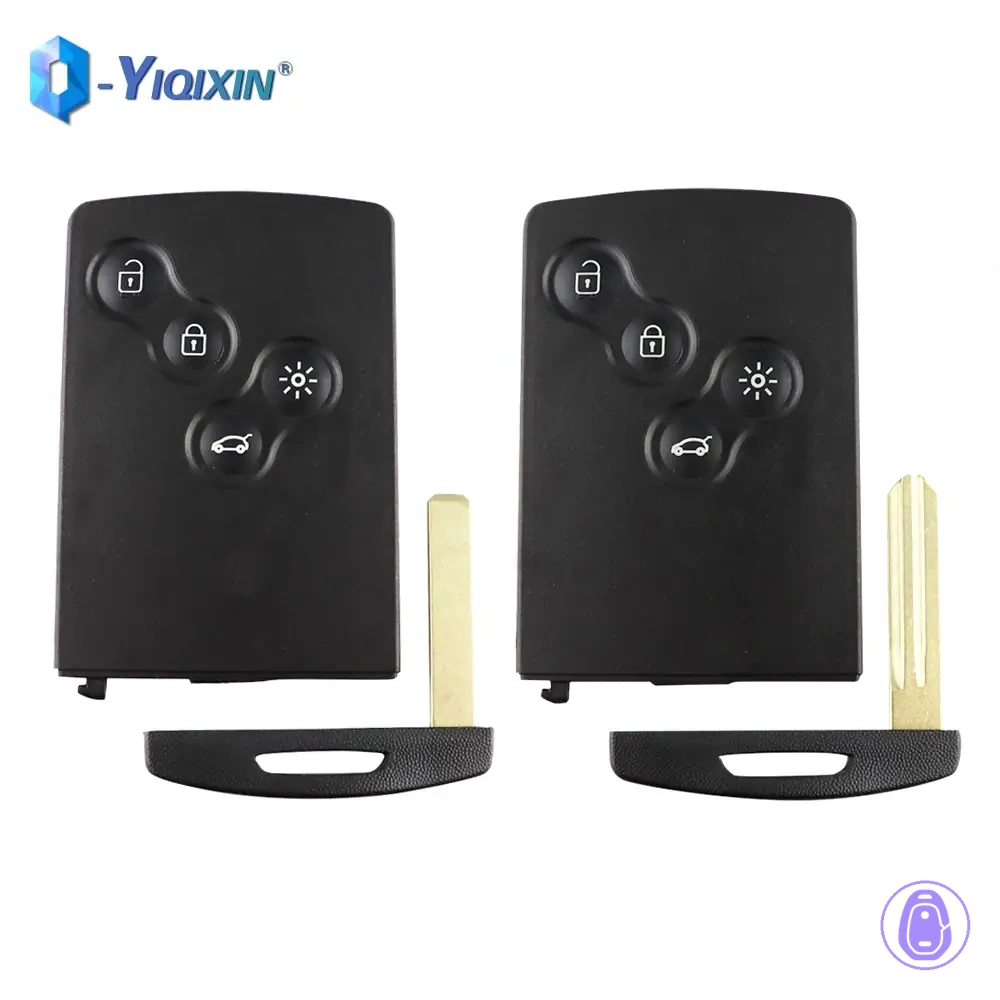

Klingelquerschnitt und Nutmuster als unabdingbare Einschränkungen

Klingelquerschnitt und Nutmuster sind unabdingbare Einschränkungen für die physische Passgenauigkeit. Wenn das Nutmuster abweicht, sitzt es meist nicht korrekt. Vergleichen Sie diese Merkmale:

• Dicke: nicht passende Dicke kann verhindern, dass die Klinge in die Nut gleitet.
• Seitliche Nut: seitliche Nuten leiten die Klingenorientierung; Unterschiede können seitliches Klemmen verursachen.
• Mittelschiene: Mittelschienenausrichtung leitet die Klinge in Längsrichtung; Versätze können den Einschub blockieren.
• Fase: Kantenfase erleichtert den Einstieg; fehlende oder falsche Fase kann beim Einschub haken.
• Asymmetrie: Asymmetrie erfordert spezifische Orientierung; Umkehrung kann Passung verhindern.

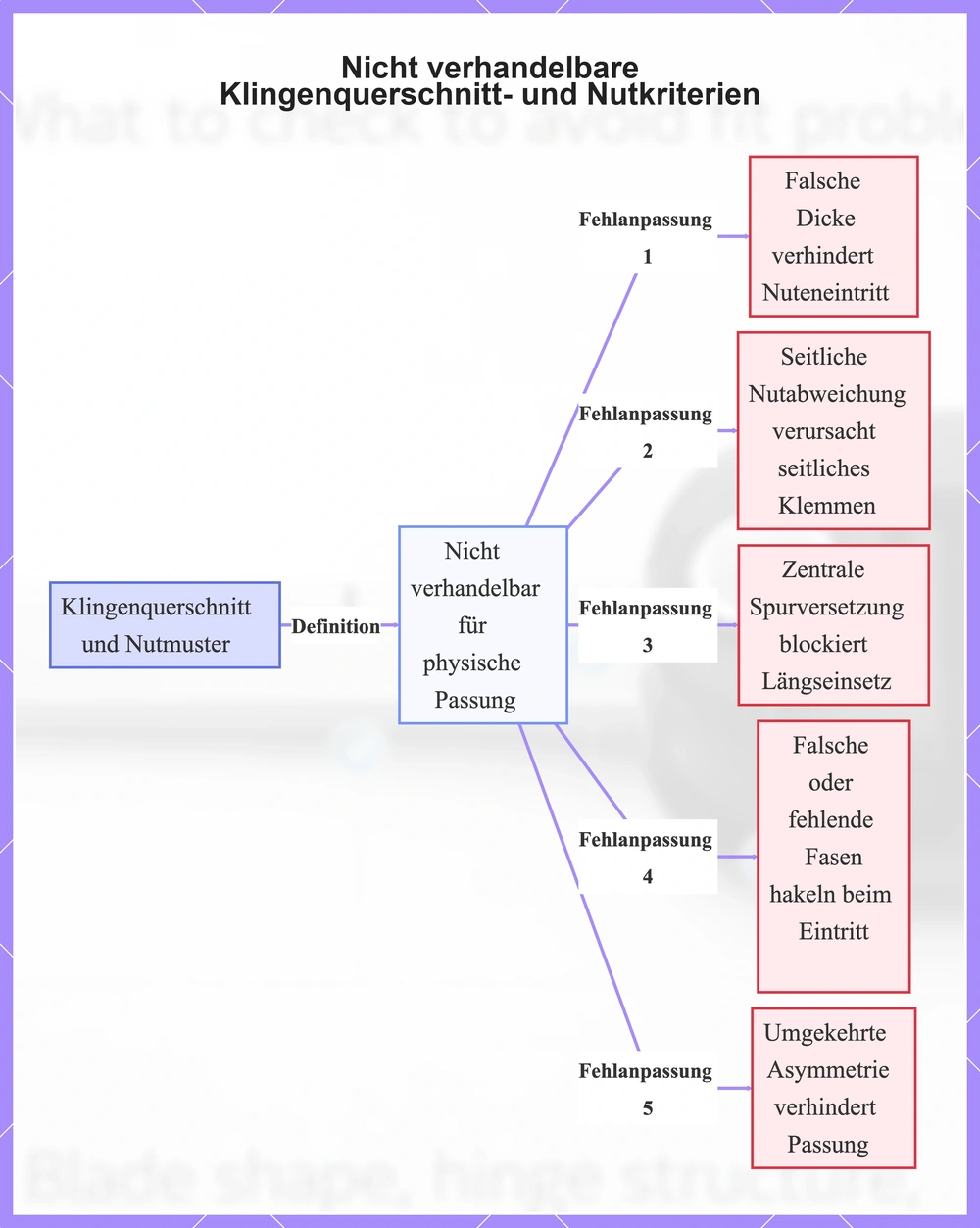

Dieses Flussdiagramm beschreibt Klingenquerschnitt und Nutmuster als essenzielle Passgenauigkeitskriterien und zeigt Abweichungsrisiken, die korrektes Einsetzen verhindern.

Klingenlänge, Schulterposition und Stoppgeometrie, die Sitzung und Ausrichtung steuern

Prüfen Sie Klingenlänge, Schulterposition und Stoppgeometrie für korrekte Sitzung, auch wenn das Klingelprofil passt. Das Profil kann passen, aber die Sitzung kann durch unpassende Stopps, Schulter oder Klingenlänge scheitern. Diese steuern die Klingen-Zentrierung und Schließung im Gehäuse.

• Klingenlänge: Gesamtlänge mit Original vergleichen; Unpassung kann Sitzungstiefe und Zentrierung beeinflussen.
• Schulterposition: Position mit Original vergleichen; Abweichung kann Schließausrichtung dezentriert verschieben.
• Stoppgeometrie: Kontaktpunkt der Fläche prüfen; unpassender Kontakt kann bündige Sitzung und stabile Schließung verhindern.

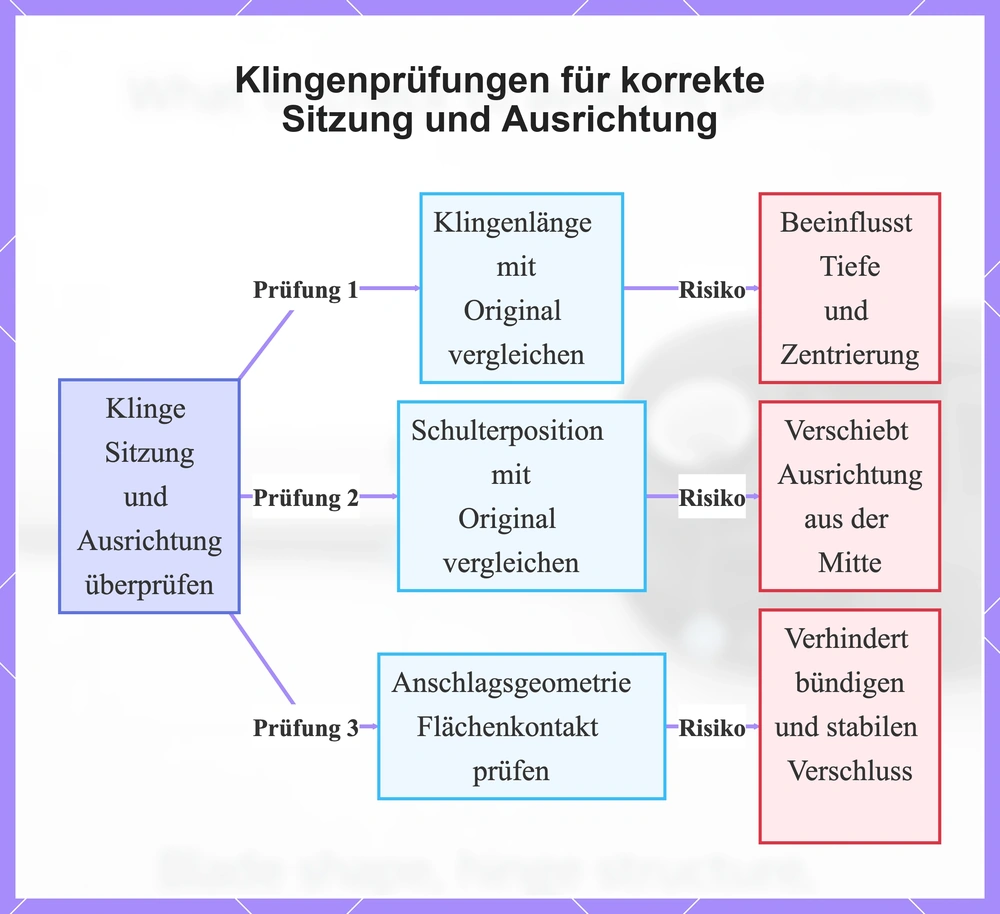

Dieses Flussdiagramm zeigt die wesentlichen Prüfungen von Klingenlänge, Schulterposition und Anschlagsgeometrie, um korrekte Sitzung und Ausrichtung zu gewährleisten, auch wenn das Profil passt.

Klingensitzunterschiede im Gehäuseinneren: Halteart, Indexierung und Nutmaße

Der Klingensitz im Autoschlüsselgehäuse sichert die Klinge und bestimmt ihre Position. Unpassungen hier erzeugen das Hauptpassproblem und führen zu Wackeln, Klemmen oder nicht schließenden Gehäusen. Halt hält die Klinge fest, Indexierung richtet sie aus, um Verschiebungen zu verhindern, und Nutmaße wie Breite und Tiefe bestimmen die wesentlichen Unterschiede.

Eine Klinge mit korrektem Profil, aber unpassender Indexierung, gleitet in die Nut des neuen Gehäuses, dreht sich aber unter leichtem Druck und verursacht Wackeln plus Dezentrierung. Dieses häufige Muster – richtiges Klingelprofil, aber loser oder enger Sitz – löst Klemmen oder Orientierungsprobleme aus, die reibungsloses Schließen blockieren. In der Hand gefühlt, wirkt die Montage locker, mit der Klinge, die schwenkt statt fest zu verriegeln.

• Vergleichen Sie die Halteart – wie Klippen- oder Stachelpositionen – visuell mit dem Sitz des alten Gehäuses.
• Untersuchen Sie Indexierungsmerkmale wie Kerben oder Laschen auf passende Anzahl und Position.
• Setzen Sie die Klinge sanft ein, um Nutbreiten-Spiel zu beobachten; prüfen Sie, ob es dem Originalpasst oder übermäßiges Spiel zeigt.
• Prüfen Sie Nut-Tiefe, indem Sie sehen, ob die Klinge auf gleichem Niveau wie im alten Gehäuse sitzt.
• Setzen Sie die Klinge in beiden Gehäusen nebeneinander ein, um Dezentrierung oder Versatz zu erkennen.
• Drücken Sie die Klinge leicht und schütteln, um Wackeln zu testen; vergleichen Sie Stabilität mit dem Original.
• Klappen Sie zu, um Orientierung zu bestätigen; sehen Sie, ob die Klinge klemmt oder verschiebt wie im alten Gehäuse.

Halt- und Indexierungsmerkmale, die Rotation, Wackeln oder Dezentrierung verhindern

Indexierungsmerkmale des Klingensitzes helfen, die Klingenorientierung zu verriegeln und ihre Position zu stabilisieren. Wenn die Klinge rotiert, fehlt die Indexierung oder ist unpassend.

• Flächen helfen, Rotation zu verhindern.
• Laschen helfen, Rotation und Wackeln zu verhindern.
• Kerben helfen, Dezentrierung und Rotation zu verhindern.
• Kodierter Kanal hilft, Rotation und Dezentrierung zu verhindern.
• Ausrichtungsschulter hilft, Wackeln und Dezentrierung zu verhindern.

Klingen-Nutbreite und -Tiefe: Wo „fast passt“ immer noch scheitert

„Fast passt“ verdeckt Nutbreiten- oder -Tiefeprobleme. Selbst kleine Abweichungen in Spielraum oder Konus verursachen Klemmen, Lockerheit oder Wackeln. Vergleichen Sie mit dem Originalgehäuse, um Unpassungen zu erkennen, die als Kraftaufwand oder Spiel auftreten.

Einschub mit Kraft signalisiert Unpassung, nicht „Einlaufen“. Vergleichen Sie diese Maßpunkte:

• Nutbreite relativ zur Klinge: zu eng klemmt die Kanten, zu weit verursacht Wackeln und Spielraumspiel.
• Nut-Tiefe zum Griffanschlag: zu flach verursacht frühes Klemmen, zu tief führt zu Lockerheit.
• Innerer Konusprofil: Unpassung verursacht mittiges Klemmen oder ungleichmäßigen Spielraum.
• Spielraum um Klingen-Schultern: enger Sitz kneift und klemmt, Überschuss erlaubt Rotationsspiel.
• Nutboden-Spielraum: zu wenig verursacht Bodenklemmen, zu viel führt zu Griff-Lockerheit.

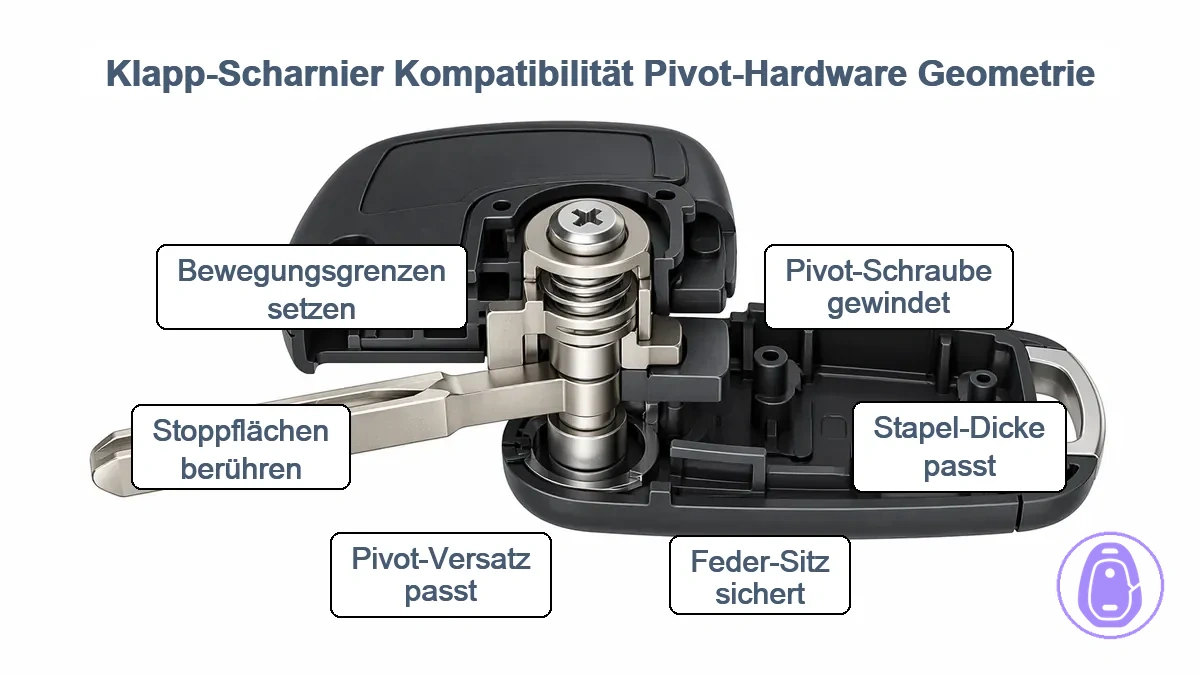

Klapscharnier-Kompatibilität: Drehpunktbauteile und Scharniergeometrie, die zusammenpassen müssen

Drehpunktbauteile umfassen Teile wie Drehpunktschraube, Stift und Stapeldicke. Diese passen ins Autoschlüsselgehäuse und müssen sicher ohne Spiel oder Klemmen sitzen. Scharniergeometrie steuert den Bewegungsweg mit Merkmalen wie Drehpunktoffset, Stoppflächen und Bewegungsgrenzen. Passen Sie beide Bereiche ab: Hardwareunpassungen blockieren die Installation, während Geometrieunpassungen Klappen und Verriegelung stören.

Stellen Sie sich ein Klappscharnier vor, bei dem die Klinge mit flüssigem Drehpunkt aufgeht, aber in geschlossener Position keine Verriegelung erreicht. Dieses „klappt, verriegelt aber nicht“-Szenario signalisiert typischerweise eine Scharniergeometrieunpassung, wie Drehpunktoffset, das Gehäusetoleranzen überschreitet, oder Stoppflächen, die beim Schließen nicht ausrichten.

Hardwareprobleme zeigen sich anders:

• Hardware passt, aber Bewegung scheitert
• Hardware passt gar nicht, wie unpassende Stapeldicke

Drehpunktbauteil-Abstimmung

• Drehpunktschrauben- und Stiftarten müssen in Gehäusesitze ohne Ausreißen einsetzen.
• Stapeldicke muss mit Gehäusetiefe für bündige Sitzung übereinstimmen.
• Federlager muss am Drehpunkt ohne Wackeln sichern.

Scharniergeometrie-Abstimmung

• Drehpunktoffset muss mit Gehäusedrehpunkt für ausgewogene Rotation passen.
• Stoppflächen müssen für Schließung richtig kontaktieren.
• Bewegungsgrenzen müssen Klappbereich ohne Überrotation oder Klemmen setzen.
• Verriegelungsgeometrie muss Klinge einrasten lassen.

Drehpunktschrauben- und Stiftvariablen: Kopftyp, Durchmesser, Gewinde und Stapeldicke

Unpassungen in Kopftyp, Durchmesser, Gewinde oder Stapeldicke können Klemmen, Ausreißen oder Fehlausrichtung verursachen. Kreuzgewinde kann Unpassung vortäuschen, prüfen Sie Passung ohne Zwang.

• Kopftyp: Verhindert bündige Sitzung und verursacht Fehlausrichtung.
• Antriebstyp: Verursacht Herausdrücken oder Kopfausreißen.
• Wellendurchmesser: Verursacht Klemmen oder Lockerheit in Scharnierlöchern.
• Gewindesteigung und -länge: Verursacht Ausreißen oder schlechte Einzugsfestigkeit.
• Stiftart: Verursacht Wackeln oder instabile Rotation.
• Stapeldicke: Verursacht Interferenz oder unpassende Schließung.

Federposition, Drehpunktoffset und Bewegungsgrenzen, die Verriegelung und flüssiges Klappen steuern

Stellen Sie sicher, dass Federlager, Drehpunktoffset, Stoppflächen und Bewegungsreichweite des Ersatzscharniers dem Originalmechanismus entsprechen. Diese GeometrieMerkmale unterstützen Verriegelung und flüssiges Klappen. Fehlausrichtung blockiert oft korrektes Schließen oder verursacht Klemmen beim Klappen – eine Klinge, die aufgeht, aber nicht bündig schließt, deutet meist auf Stoppflächen- oder Drehpunktoffset-Probleme hin.

• Federlagerposition: wenn falsch, stört sie Spannungsbalance und verursacht unvollständige Verriegelung oder zögerliche Bewegung.
• Drehpunktoffset: wenn unpassend, wird Klingenbewegung uneben und führt zu Klemmen oder keinem vollständigen Schließen.
• Stoppflächenprofil und -position: wenn falsch, fehlt Endpositionen Sicherheit und die Klinge driftet aus offen oder geschlossen.
• Bewegungsreichweite: zu viel oder zu wenig behindert flüssiges Klappen und Verriegelung an beiden Stellen.
• Federlager-Tiefe relativ zum Drehpunkt: zu flach oder tief verändert Kraftanwendung und führt zu schlechter Klingensteuerung oder keiner Verriegelung.

Schnelle Vorbestellungs-Checkliste, um Klinge- und Scharnierunpassung zu vermeiden

Nutzen Sie diese schnelle Vorbestellungsprüfung, um Prüfpunkte mit Ihrem Originalgehäuse abzugleichen und Unpassungen zu vermeiden.

1. Prüfen Sie, ob das Schlüsselformat zu Ihrem Originalgehäuse passt.
2. Vergleichen Sie Klingelprofilmerkmale mit Ihrem Originalgehäuse.
3. Prüfen Sie Sitzgeometrie mit Ihrem Originalgehäuse ab.
4. Bestätigen Sie, dass Klingensitz-Halt und Indexierung zu Ihrem Originalgehäuse passen.
5. Prüfen Sie Nutmaße mit Ihrem Originalgehäuse ab.
6. Untersuchen Sie Drehpunktbauteile mit Ihrem Originalgehäuse.
7. Prüfen Sie Scharniergeometrie und Federhinweise mit Ihrem Originalgehäuse ab.
8. Unterscheiden Sie Muss-Passpunkte wie Klingelprofil und Scharniergeometrie von tolerierbaren wie geringe Nutmaße.
9. Prüfen Sie die Gesamtmontage-Vorschau auf Unpassungsrisiken.
10. Testen Sie eine Trockenmontage, wenn eine Vorbestellprobe verfügbar ist.
11. Wenn ein Prüfpunkt nicht bestätigt werden kann, stoppen Sie und klären Sie mit dem Verkäufer vor dem Kauf.

Für Nachmontage-Fehlerbehebung schauen Sie in Austausch-Hub Optionen.

Unpassungssymptome und was sie meist im Klingensitz oder Scharnierdrehpunkt anzeigen

Unpassungssymptome deuten meist auf Klingensitz- oder Scharnierdrehpunktprobleme hin, halten Sie Schlussfolgerungen aber bedingt. Wackeln, Klemmen oder Nicht-Sitzung deuten typischerweise auf Fehlausrichtung in diesen Bereichen hin statt auf andere Komponenten. Die Tabelle ordnet Hauptsymptome wahrscheinlichen Ursachen zu. Zurück zur Kompatibilität

Symptom	Wahrscheinliche Ursache	Erklärung
Wackeln beim Einschieben	Klingensitz-Indexierung	Deutet auf schlechte Zahnungsausrichtung oder Sitzspiel hin, oft durch leichten Rotationsversatz.
Klinge sitzt nicht	Klingensitz	Deutet auf Tiefenunpassung oder Stoppinterferenz in der Sitztasche hin.
Gehäuse schließt nicht	Scharnierdrehpunkt-Stoppflächen	Deutet auf Drehpunktoffset hin, der vollständiges Schließen blockiert, häufig bei Stapelhöhenabweichung.
Scharnierklemmen	Scharnierdrehpunkt-Stapeldicke	Typischerweise durch Drehpunktdurchmesser- oder -dickenunpassung, die Reibung verursacht.
Keine Verriegelung	Drehpunktoffset	Deutet auf seitliche Drehpunktfehlausrichtung hin, die sicheren Eingriff verhindert.
Drehpunktfehlausrichtung	Scharnierdrehpunkt	Oft durch Winkelspiel in der Drehpunktbaugruppe.

Nicht jedes Passproblem stammt von Klinge-/Scharnierunpassung – Symptome, die nach gezielten Prüfungen bestehen, deuten auf Gehäusetyp-Unpassung hin. Führen Sie vollständige Gehäuseprüfung durch, wenn mehrere Bereiche Remontage scheitern.

Prüfen Sie die Prüfpunkte der Reihe nach erneut, um Klinge-/Scharnierpassung zu bestätigen, bevor Sie fortfahren. Passform-Check
