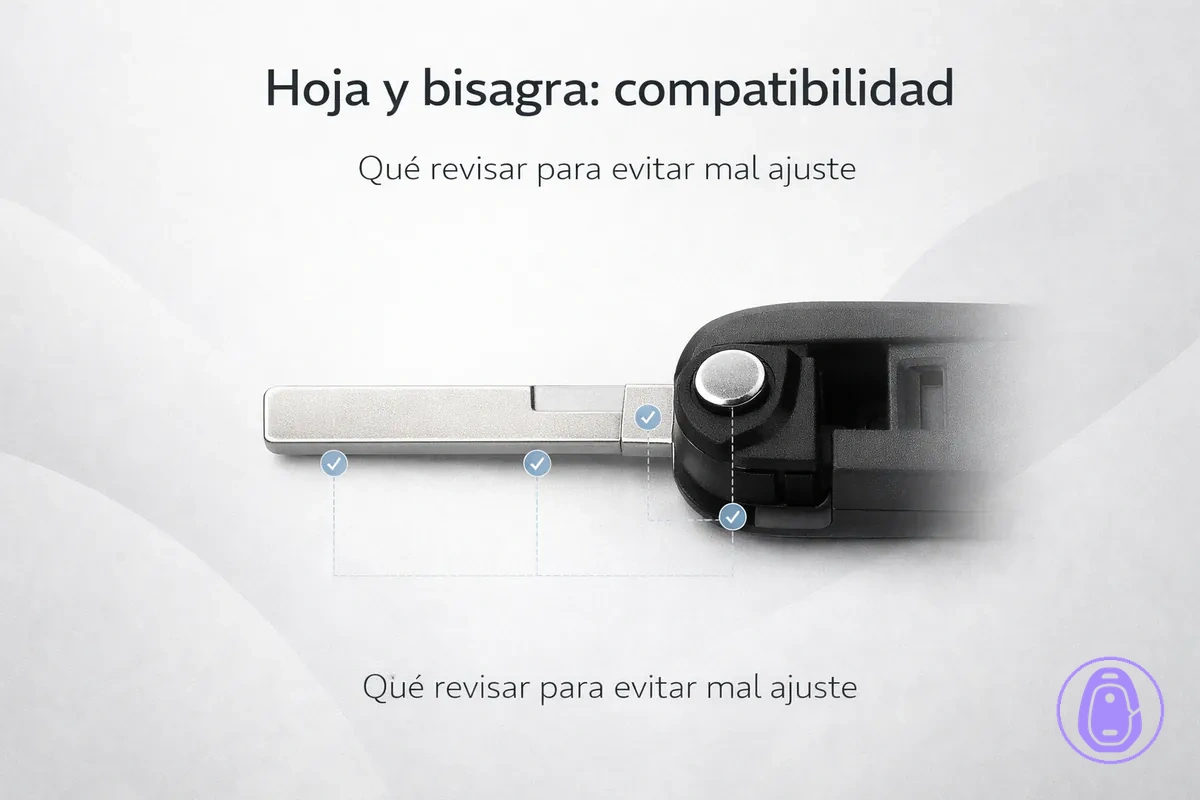

Comprobaciones de compatibilidad de hoja y bisagra en carcasa de llave de coche para concha abatible de ajuste correcto

Las carcasas abatibles de llave encajan correctamente cuando el perfil de la hoja, la geometría de asiento, el montaje y ranura de la hoja, y la bisagra y pivote abatible se alinean todos. Las carcasas casi compatibles fallan por desajustes geométricos sutiles en estas interfaces, lo que provoca mal asiento o bloqueo. La acumulación de tolerancias entre tipo de hoja, tipo de bisagra y carcasa convierte pequeñas diferencias en mal ajuste.

Las cuatro verificaciones de compatibilidad van más allá del emparejamiento por marca o modelo:

• Los desajustes en el perfil de la hoja impiden el ajuste correcto de la hoja.
• Los desajustes en la geometría de asiento crean huecos o asiento incompleto.
• Los desajustes en el montaje de la hoja afectan la retención y estabilidad.
• Los desajustes en bisagra/pivote interrumpen el bloqueo y la acción abatible suave.

Esto cubre solo el ajuste físico de la carcasa, no el emparejamiento electrónico, programación o funciones remotas.

Tipo de hoja frente a tipo de bisagra en carcasa de llave de coche: qué controla cada uno

Tipo de hoja es la configuración de la ranura en una carcasa de llave de coche que coincide con el perfil de la hoja de la llave metálica. Controla el asiento de la hoja dentro de la carcasa, asegurando inserción completa y alineación sin huecos ni bamboleo. Un tipo de hoja incorrecto significa que la hoja no se asienta ni se alinea, comprometiendo el ensamblaje.

Tipo de bisagra es el conjunto que maneja el mecanismo abatible, la acción de bloqueo y el hardware de pivote en carcasas de llave tipo navaja o abatibles. Gestiona el despliegue de la hoja, el movimiento de plegado y la retención en posiciones abierta o cerrada mediante pines o tornillos. Incluso con un tipo de hoja correcto para el asiento, un tipo de bisagra desajustado puede provocar abatido rígido, pivote suelto o fallo en el bloqueo. El emparejamiento de tipo de hoja no es lo mismo que el emparejamiento de tipo de bisagra—un error común

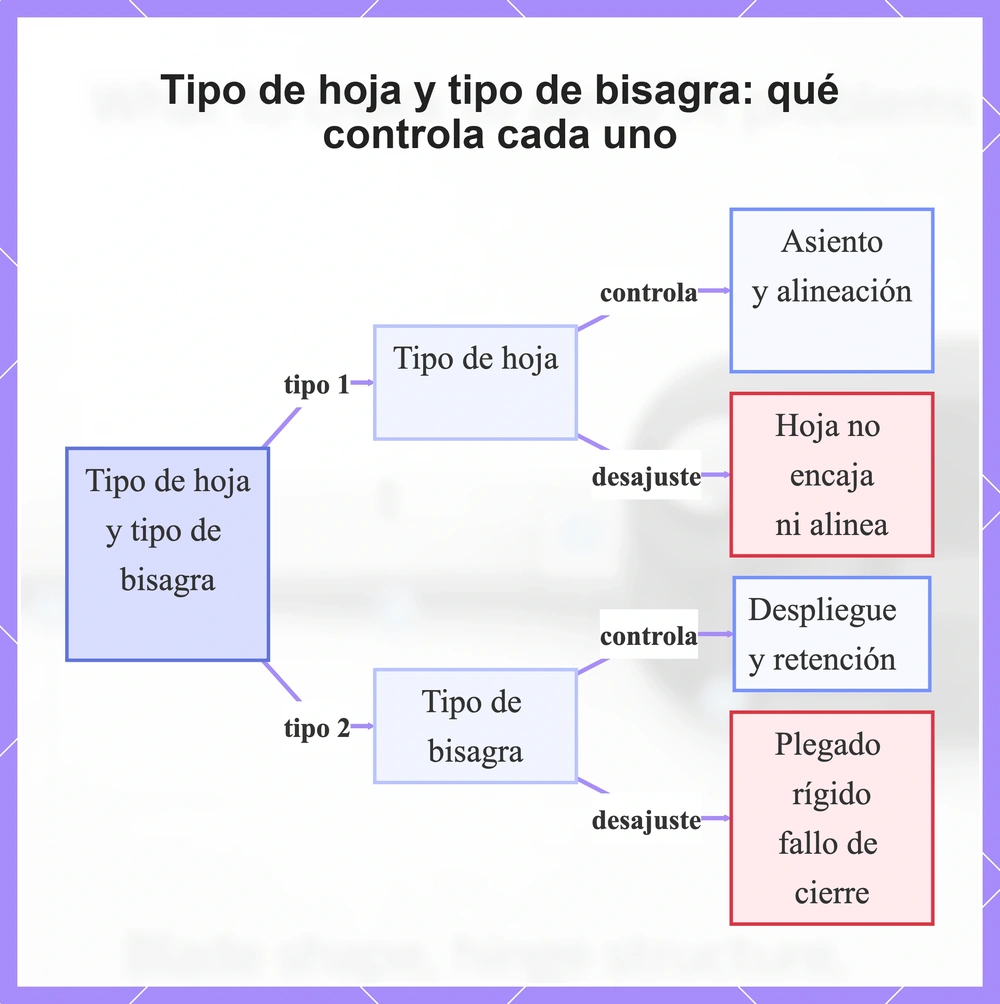

Este diagrama compara el tipo de hoja y el tipo de bisagra en carcasas de llaves de coche, detallando qué controla cada uno y los efectos de los desajustes.

Límites del alcance: qué afecta el emparejamiento de hoja y bisagra, y qué causa problemas de ajuste fuera de este alcance

El emparejamiento de hoja y bisagra corrige problemas de ajuste mecánico en la interfaz—como problemas de asiento y retención. El emparejamiento correcto elimina bamboleo, bloqueo de bisagra y atascamiento de pivote. Los problemas de ajuste fuera de este alcance suelen provenir de otros componentes de la carcasa o electrónica. Volver al hub de compatibilidad para comprobaciones más amplias.

Dentro del alcance

• Asiento: La hoja se asienta al ras sin huecos.
• Bamboleo: Sin juego de lado a lado durante el uso.
• Bloqueo de bisagra: La bisagra no se atasca en posición.
• Atascamiento de pivote: Rotación suave sin fricción.

Fuera del alcance

• Programación electrónica.
• Desalineación de botones: A menudo por tolerancias de vivienda separadas.

El bamboleo percibido a menudo parece un desajuste de hoja y bisagra pero usualmente proviene de un componente suelto de la carcasa, como un clip retenedor interno. Verifique la integridad de la carcasa primero antes de asumir problemas de interfaz. Eso identifica el punto de partida real.

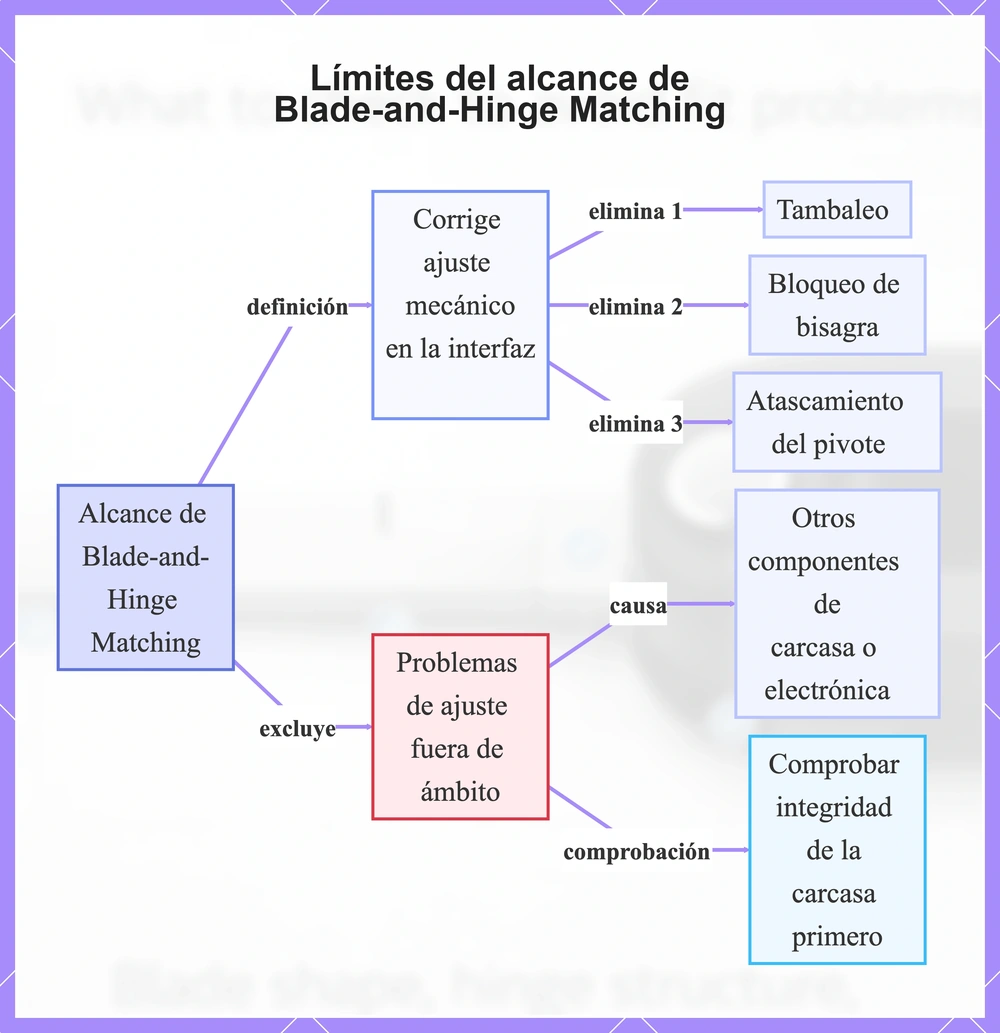

Este diagrama de flujo muestra lo que corrige y elimina el Blade-and-Hinge Matching, los problemas de ajuste que excluye, sus causas y la primera comprobación para problemas fuera de ámbito.

Identifique su punto de partida: llave fija frente a llave abatible, y dónde se encuentra realmente la interfaz de la hoja

Compruebe si su llave es una llave fija o llave abatible para encontrar la interfaz de la hoja. Observe sin herramientas ni fuerza, solo note factor de forma y retención. Siga estos pasos.

1. Observe el factor de forma general: las llaves fijas suelen tener una hoja no plegable que permanece expuesta, mientras que las llaves abatibles tienen una hoja que se pliega en la carcasa.
2. Para una llave abatible, identifique la ubicación de la bisagra y el pivote donde la hoja se conecta a la carcasa, a menudo cerca de la base.
3. Compruebe una hoja extraíble buscando características de retención en la interfaz de la hoja sin intentar extraerla.
4. Si la hoja es extraíble, compruebe el montaje; si no, centrese en perfil y señales de asiento. Use el Flujo de comprobación de ajuste ahora para comprobar primero el perfil de la hoja.
5. Si no puede ver directamente el montaje de la hoja, compare señales visuales externas como diseño de botones o forma de carcasa con el modelo de su vehículo.

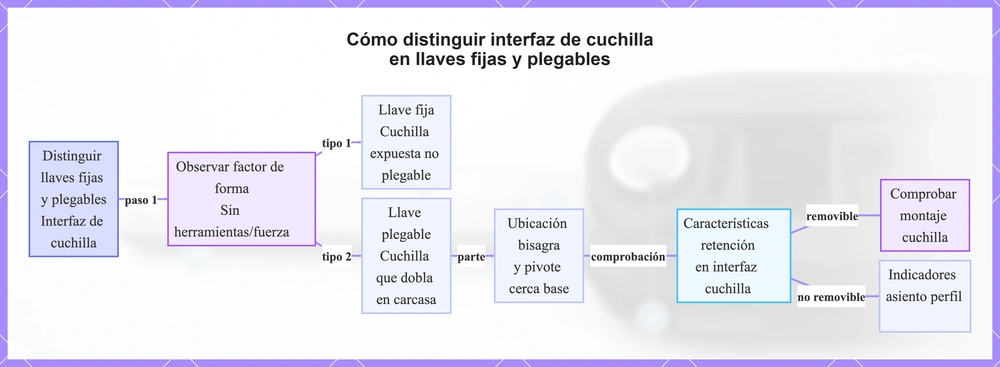

Este diagrama de flujo muestra los pasos visuales para distinguir llaves fijas y plegables, ubicar la interfaz de la cuchilla y verificar características de cuchilla removible sin herramientas ni fuerza.

Indicadores de compatibilidad de perfil de hoja que determinan si su hoja metálica de llave se puede reutilizar

La compatibilidad del perfil de la hoja determina si su hoja metálica de la llave se asienta correctamente en una carcasa nueva antes de detalles de bisagra o montaje. El perfil coincide cuando se alinea con la ranura y pista de la carcasa—sin huecos ni fuerza requerida.

La coincidencia del perfil de la hoja difiere de la coincidencia del montaje. Los desajustes de perfil bloquean el asiento inicial, mientras que los problemas de montaje afectan la retención. Los principales indicadores cubren familia de perfil, alineación de ranura/pista y restricciones de orientación.

Dos hojas pueden parecer similares, pero una sección transversal de ranura desajustada causa balanceo durante la inserción—incluso si las longitudes coinciden. La asimetría de orientación señala incompatibilidad de inmediato. Use la lista de verificación para comprobar estos indicadores antes de las subverificaciones de geometría de hoja.

• Familia de perfil de hoja: consistencia de forma general
• Sección transversal de ranura: curvatura y profundidad coincidentes
• Alineación de pista a lo largo de la longitud de la hoja
• Marcadores de orientación o asimetría: dirección de asiento correcta
• Posición de la hoja relativa al centro de la ranura de la carcasa
• Asiento inicial: contacto uniforme sin balanceo

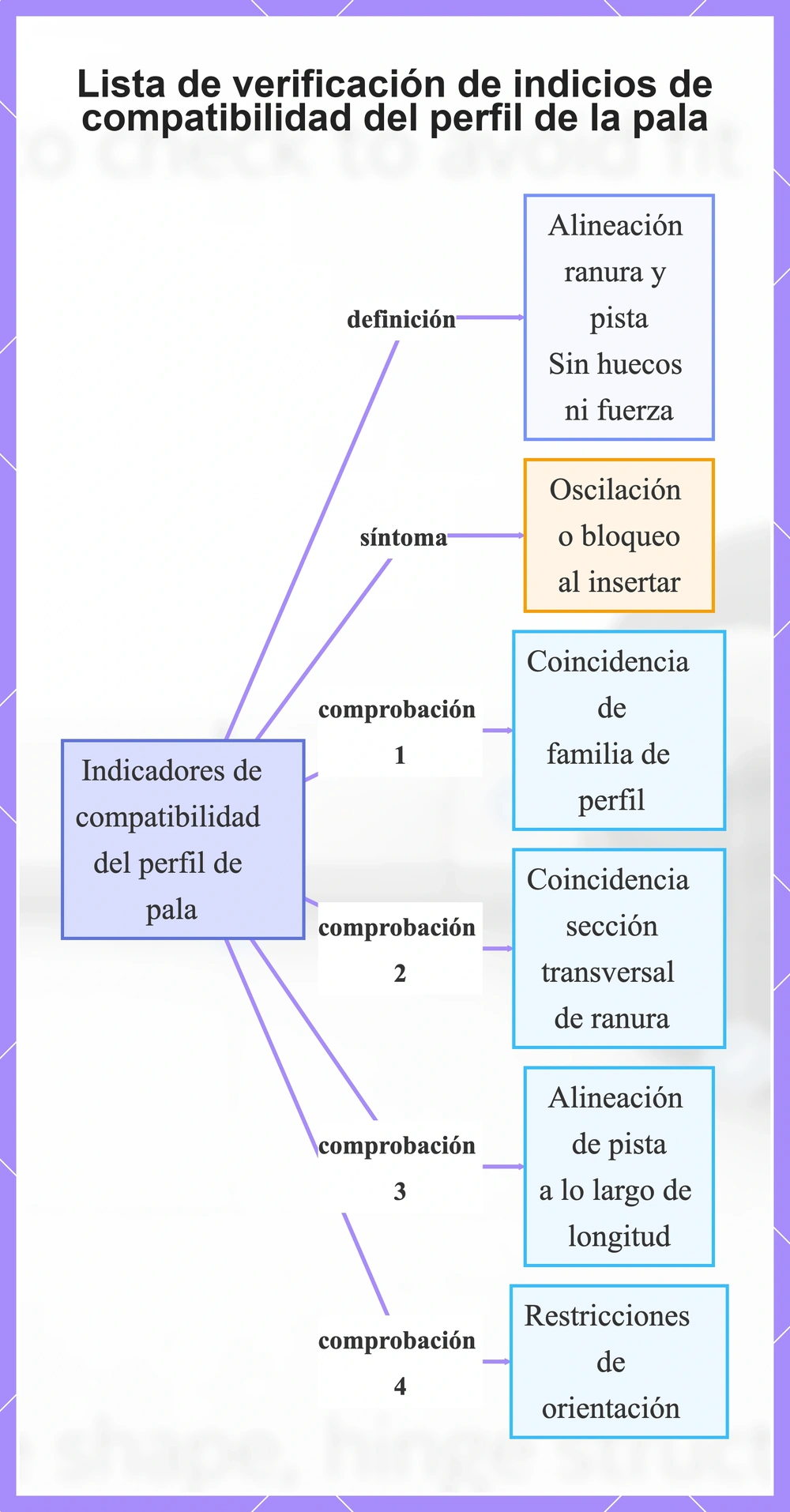

Este gráfico muestra los indicios clave, comprobaciones y señales para verificar la compatibilidad del perfil de la pala y asegurar el asiento inicial correcto en una nueva carcasa.

Sección transversal de la hoja y patrón de ranura como restricciones no negociables

La sección transversal de la hoja y el patrón de ranura son restricciones no negociables para el ajuste físico. Si el diseño de la ranura difiere, usualmente no se asienta correctamente. Compare estos indicadores:

• Grosor: un grosor desajustado puede impedir que la hoja entre en la ranura.
• Ranura lateral: las ranuras laterales guían la orientación de la hoja; diferencias pueden causar atascamiento de lado a lado.
• Pista central: la alineación de la pista central guía la hoja a lo largo de su longitud; desplazamientos pueden bloquear la inserción.
• Chaflán: los chaflanes de borde facilitan la entrada; chaflanes ausentes o incorrectos pueden engancharse durante la inserción.
• Asimetría: la asimetría requiere orientación específica; la inversión puede impedir el ajuste.

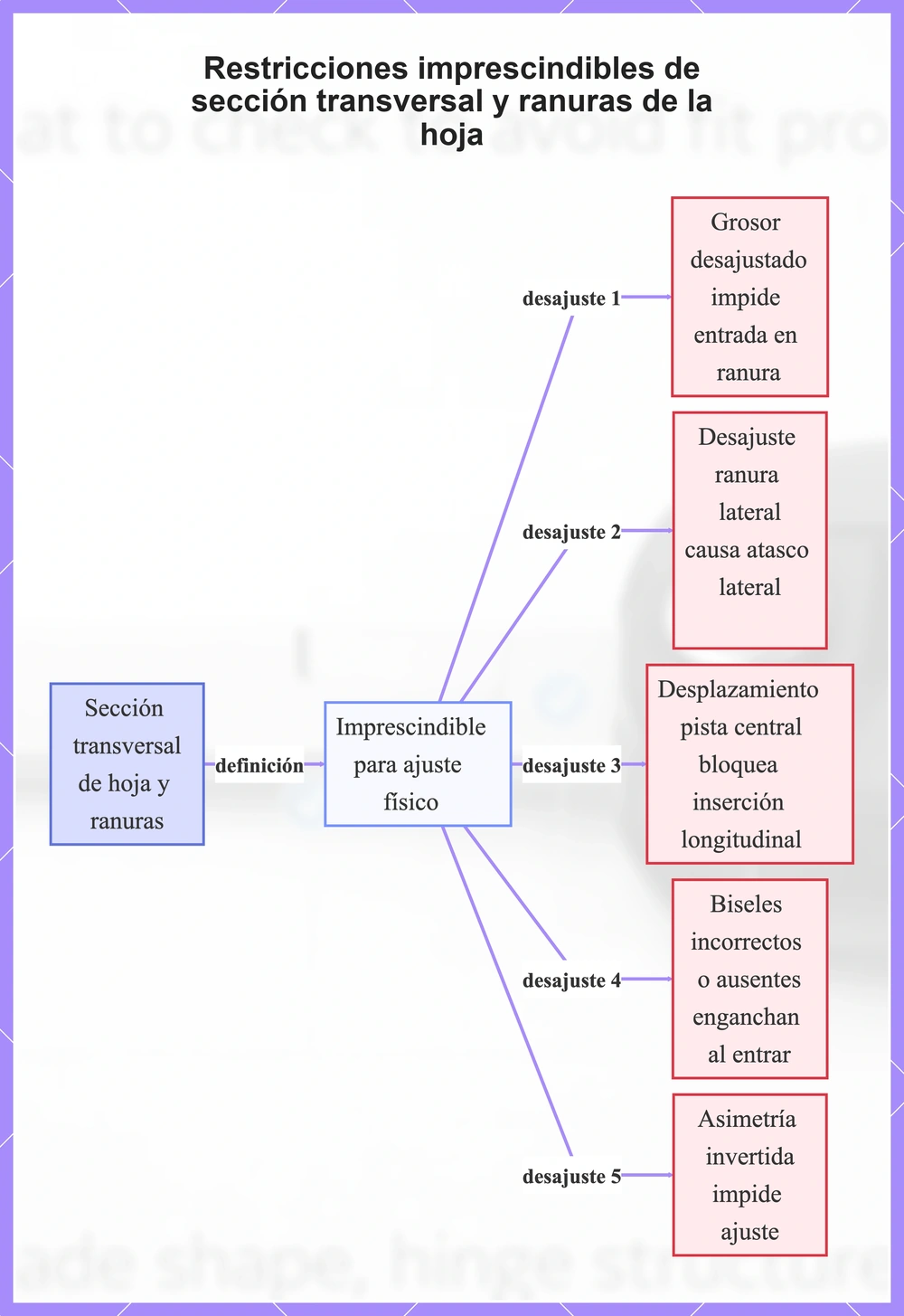

Este diagrama detalla la sección transversal de la hoja y el patrón de ranura como restricciones esenciales de ajuste, mostrando riesgos clave de desajuste que impiden el asiento correcto.

Longitud de hoja, posición de hombro y geometría de tope que controlan asiento y alineación

Compruebe longitud de hoja, posición de hombro y geometría de tope para asiento correcto, incluso si el perfil de la hoja coincide. El perfil puede coincidir, pero el asiento puede fallar por topes, hombro o longitud de hoja desajustados. Estos controlan el centrado y cierre de la hoja dentro de la carcasa.

• Longitud de hoja: compare longitud general con la original; un desajuste puede afectar profundidad de asiento y centrado.
• Posición de hombro: compare ubicación con la original; una diferencia puede desplazar alineación de cierre descentrada.
• Geometría de tope: compruebe punto de contacto de cara; contacto impropio puede impedir asiento al ras y cierre estable.

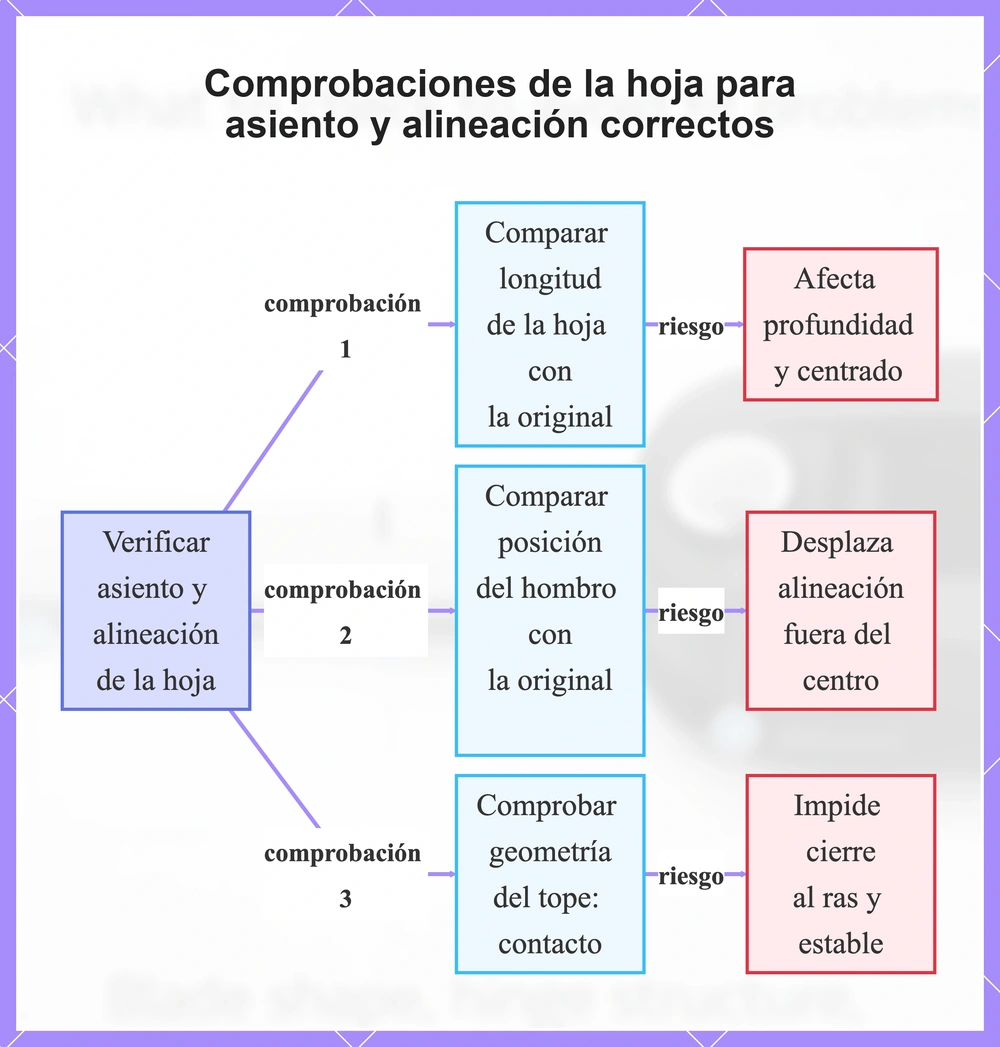

Este diagrama de flujo muestra las comprobaciones esenciales de longitud de hoja, posición del hombro y geometría del tope para garantizar asiento y alineación correctos, incluso si el perfil coincide.

Diferencias de montaje de hoja dentro de la carcasa: estilo de retención, indexado y dimensiones de ranura

El montaje de hoja dentro de la carcasa de llave de coche asegura la hoja y establece su posición. Los desajustes aquí crean la principal puerta de ajuste, llevando a bamboleo, atascamiento o carcasas que no cierran. La retención mantiene la hoja estable, el indexado la alinea para prevenir desplazamientos, y las dimensiones de ranura como ancho y profundidad establecen las diferencias clave.

Una hoja con el perfil correcto pero indexado desajustado se desliza en la ranura de la nueva carcasa, pero rota bajo presión ligera y causa bamboleo más descentrado. Este patrón común—perfil de hoja correcto pero montaje suelto o apretado—desencadena atascamiento o problemas de orientación que bloquean el cierre suave. Sosteniéndola en la mano, el ensamblaje se siente suelto, con la hoja pivotando en lugar de bloquearse firme.

• Compare visualmente el estilo de retención—como posiciones de clip o púa—con el montaje de su carcasa antigua.
• Inspeccione características de indexado como muescas o pestañas para número y colocación coincidentes.
• Asiente suavemente la hoja para observar holgura de ancho de ranura; compruebe si coincide con el ajuste original o muestra juego excesivo.
• Compruebe profundidad de ranura viendo si la hoja se asienta al mismo nivel que en la carcasa antigua.
• Asiente la hoja en ambas carcasas lado a lado para detectar cualquier descentrado u offset.
• Presione la hoja ligeramente y agite para probar bamboleo; compare estabilidad con la original.
• Dobla para confirmar orientación; vea si la hoja se atasca o desplaza como en la carcasa antigua.

Características de retención e indexado que previenen rotación, bamboleo o descentrado

Las características de indexado del montaje ayudan a bloquear la orientación de la hoja y estabilizar su posición. Si la hoja rota, el indexado falta o está desajustado.

• Planos ayudan a prevenir rotación.
• Pestañas ayudan a prevenir rotación y bamboleo.
• Muescas ayudan a prevenir descentrado y rotación.
• Canal claveado ayuda a prevenir rotación y descentrado.
• Hombro de alineación ayuda a prevenir bamboleo y descentrado.

Ancho y profundidad de ranura de hoja: donde “casi encaja” aún falla

"Casi encaja" oculta problemas de ancho o profundidad de ranura. Incluso pequeñas desviaciones en holgura o conicidad causan atascamiento, holgura o bamboleo. Compare con la carcasa original para detectar desajustes que se manifiestan como fuerza o juego.

La inserción que requiere fuerza señala un desajuste, no 'rodaje'. Compare estos puntos de dimensionado:

• Ancho de ranura relativo a la hoja: demasiado estrecho atasca los bordes, demasiado ancho causa bamboleo y juego de holgura.
• Profundidad de ranura hasta tope de empuñadura: demasiado superficial causa atascamiento temprano, demasiado profunda lleva a holgura.
• Perfil de conicidad interna: desajuste causa atascamiento a mitad o holgura desigual.
• Holgura alrededor de hombros de hoja: ajuste apretado pellizca y atasca, exceso permite juego rotacional.
• Holgura de base de ranura: demasiado poca causa atascamiento en la base, demasiado lleva a holgura en empuñadura.

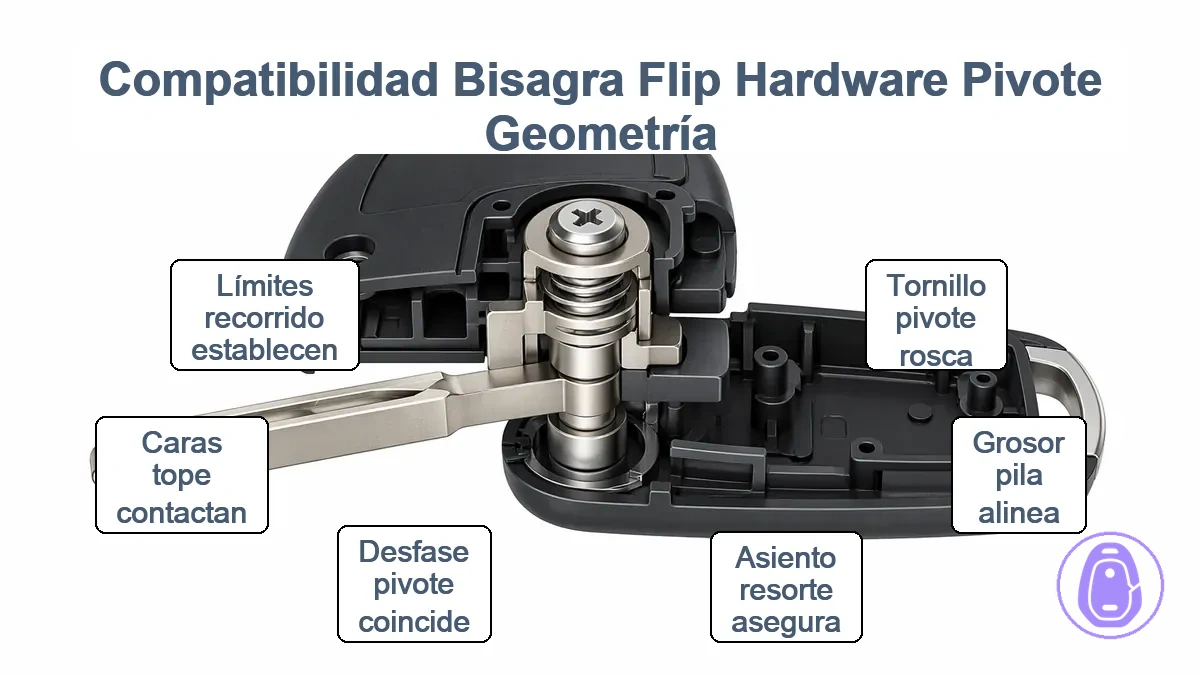

Compatibilidad de bisagra abatible: hardware de pivote y geometría de bisagra que deben coincidir

El hardware de pivote incluye partes como el tornillo de pivote, pasador y grosor de pila. Estas encajan en la carcasa de llave de coche y deben asentarse de forma segura sin juego ni atascamiento. La geometría de bisagra controla el camino de movimiento con características como desplazamiento de pivote, caras de tope y límites de recorrido. Coincida ambas áreas: desajustes de hardware bloquean la instalación, mientras que desajustes de geometría interrumpen abatido y bloqueo.

Imagine una bisagra abatible donde la hoja se abre con pivote suave pero falla en lograr bloqueo en posición cerrada. Este escenario de “abate pero no bloquea” usualmente señala un desajuste de geometría de bisagra, como desplazamiento de pivote que excede tolerancias de carcasa o caras de tope que fallan en alinearse durante cierre.

Los problemas de hardware se manifiestan de forma diferente:

• hardware encaja pero movimiento falla
• hardware no encaja en absoluto, como grosor de pila desajustado

Coincidencia de hardware de pivote

• Tipos de tornillo y pasador de pivote deben enroscarse en montajes de carcasa sin desgaste.
• Grosor de pila debe alinearse con profundidad de carcasa para asiento al ras.
• Asiento de muelle debe asegurar sin bamboleo en punto de pivote.

Coincidencia de geometría de bisagra

• Desplazamiento de pivote debe coincidir con punto de pivote de carcasa para rotación equilibrada.
• Caras de tope deben contactar correctamente para cierre.
• Límites de recorrido deben establecer rango abatible sin sobre-rotación ni atascamiento.
• Geometría de bloqueo debe permitir que hoja encaje en su lugar.

Variables de tornillo y pasador de pivote: tipo de cabeza, diámetro, rosca y grosor de pila

Desajustes en tipo de cabeza, diámetro, rosca o grosor de pila pueden causar atascamiento, desgaste o desalineación. El roscado cruzado puede imitar incompatibilidad, así que compruebe el ajuste sin forzar.

• Tipo de cabeza: Impide asiento al ras y causa desalineación.
• Tipo de accionamiento: Causa salida en rampa o desgaste de cabeza.
• Diámetro de eje: Causa atascamiento o holgura en orificios de bisagra.
• Pasoy longitud de rosca: Causa desgaste o mal engrane.
• Tipo de pasador: Causa bamboleo o rotación inestable.
• Grosor de pila: Causa interferencia o cierre impropio.

Posición de muelle, desplazamiento de pivote y límites de recorrido que controlan bloqueo y abatido suave

Asegúrese de que el asiento de muelle, desplazamiento de pivote, caras de tope y rango de recorrido de la bisagra de reemplazo coincidan con el mecanismo original. Estas características geométricas soportan bloqueo y abatido suave. La desalineación a menudo bloquea cierre correcto o causa atascamiento durante abatidos—una hoja que abate abierta pero no cierra al ras usualmente indica problemas en caras de tope o desplazamiento de pivote.

• Ubicación de asiento de muelle: si descentrada, interrumpe balance de tensión y causa bloqueo incompleto o movimiento vacilante.
• Desplazamiento de pivote: si desajustado, recorrido de hoja se vuelve desigual, llevando a atascamientos o sin cierre completo.
• Perfil y posición de caras de tope: si incorrectos, posiciones finales carecen de seguridad y hoja se desplaza de abierta o cerrada.
• Rango de recorrido: demasiado o muy poco impide abatido suave y bloqueo en ambos puntos.
• Profundidad de asiento de muelle relativa al pivote: demasiado superficial o profunda cambia aplicación de fuerza, resultando en pobre control de hoja o sin bloqueo.

Lista de verificación rápida pre-compra para evitar desajuste de hoja y bisagra

Use esta verificación rápida pre-compra para verificar umbrales contra su carcasa original y evitar desajustes.

1. Verifique que el formato de la llave coincida con su carcasa original.
2. Compare indicadores de perfil de hoja con su carcasa original.
3. Compruebe geometría de asiento contra su carcasa original.
4. Confirme que retención e indexado de montaje coincidan con su carcasa original.
5. Verifique dimensionado de ranura contra su carcasa original.
6. Inspeccione hardware de pivote contra su carcasa original.
7. Examine geometría de bisagra e indicadores de muelle contra su carcasa original.
8. Distinga umbrales de coincidencia obligatoria como perfil de hoja y geometría de bisagra de umbrales que pueden variar con tolerancia como dimensionado menor de ranura.
9. Compruebe vista previa de ensamblaje general para riesgos de desajuste.
10. Pruebe ajuste en seco si hay muestra pre-compra disponible.
11. Si algún umbral no se puede confirmar, deténgase y verifique con el vendedor antes de comprar.

Para resolución de problemas post-ensamblaje, consulte opciones del Hub de sustitución.

Síntomas de desajuste y lo que usualmente indican en montaje de hoja o pivote de bisagra

Los síntomas de desajuste usualmente apuntan a problemas de montaje de hoja o pivote de bisagra, aunque mantenga conclusiones condicionales. Bamboleo, atascamiento o no-asiento usualmente sugieren desalineación en estas áreas en lugar de otros componentes. La tabla mapea síntomas clave a causas probables. Volver al hub de compatibilidad

Síntoma	Causa probable	Explicación
Bamboleo durante inserción	Indexado de montaje de hoja	Sugiere pobre alineación de dientes o juego de montaje, a menudo por ligero desplazamiento rotacional.
Hoja no asienta	Montaje de hoja	Sugiere desajuste de profundidad o interferencia de tope en bolsillo de montaje.
Carcasa no cierra	Caras de tope de pivote de bisagra	Sugiere desplazamiento de pivote bloqueando cierre completo, común en variación de altura de pila.
Atascamiento de bisagra	Grosor de pila de pivote de bisagra	Típicamente por desajuste de diámetro o grosor de pivote causando fricción.
Sin bloqueo	Desplazamiento de pivote	Sugiere desalineación lateral de pivote impidiendo engrane seguro.
Desalineación de pivote	Pivote de bisagra	A menudo debido a juego angular en ensamblaje de pivote.

No todos los problemas de ajuste provienen de desajuste de hoja/bisagra—síntomas que persisten tras comprobaciones dirigidas pueden apuntar a incompatibilidad de tipo de carcasa. Escalar a verificación completa de carcasa si múltiples áreas fallan reensamblaje.

Re-verifique los umbrales en orden para confirmar ajuste de hoja/bisagra antes de avanzar. Flujo de comprobación de ajuste
