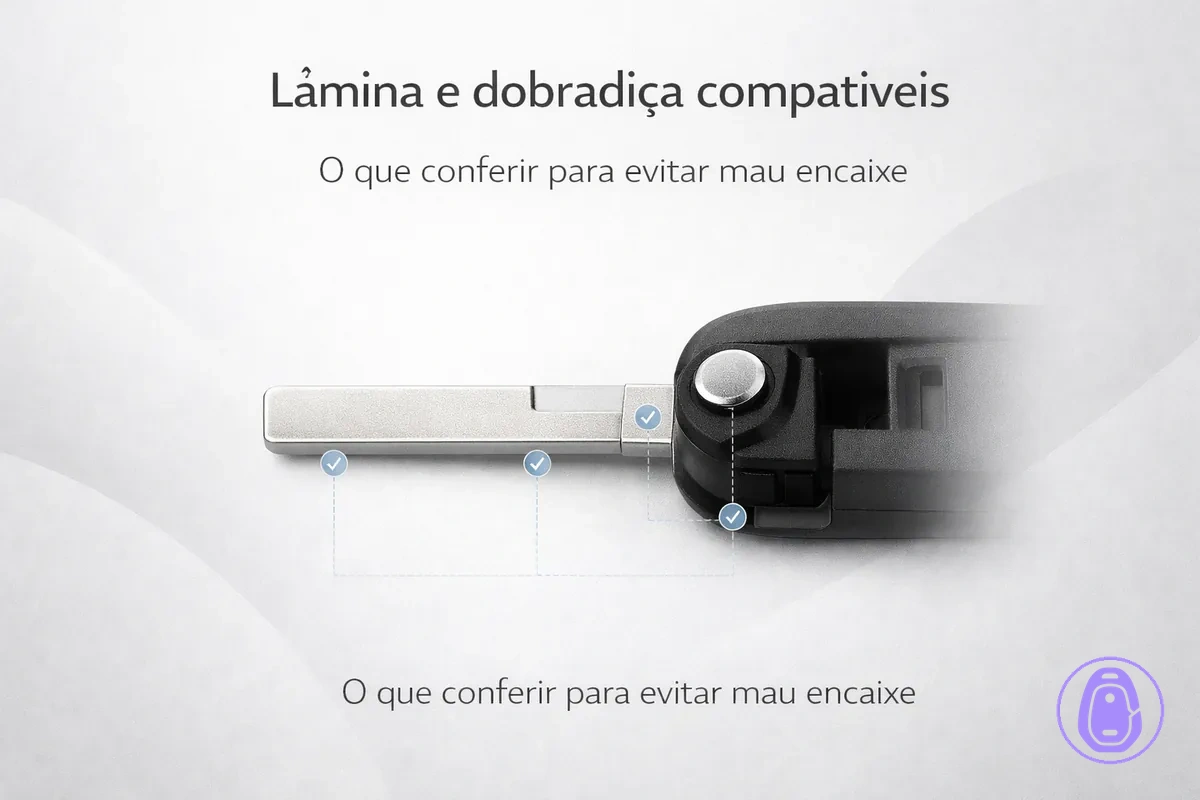

Verificações de compatibilidade de lâmina e dobradiça da carcaça da chave do carro para um flip shell de encaixe correto

Carcaças de chave flip encaixam corretamente quando perfil da lâmina, geometria de assentamento, suporte e ranhura da lâmina, e dobradiça e pivô do flip se alinham. Carcaças quase compatíveis falham por desalinhamentos sutis de geometria nessas interfaces, levando a assentamento ruim ou travamento. Acúmulo de tolerâncias entre tipo de lâmina, tipo de dobradiça e carcaça transforma pequenas diferenças em encaixe ruim.

Os quatro critérios de compatibilidade vão além da correspondência de marca ou modelo:

• Desalinhamentos no perfil da lâmina impedem o encaixe adequado da lâmina.
• Desalinhamentos na geometria de assentamento criam lacunas ou assentamento incompleto.
• Desalinhamentos no suporte da lâmina prejudicam a retenção e estabilidade.
• Desalinhamentos na dobradiça/pivô interrompem o travamento e a ação de flip suave.

Isso abrange apenas o encaixe físico da carcaça, não pareamento de eletrônicos, programação ou funções remotas.

Tipo de lâmina vs tipo de dobradiça na carcaça da chave do carro: o que cada um controla

Tipo de lâmina é a configuração da ranhura na carcaça da chave do carro que corresponde ao perfil da lâmina da chave de metal. Ele controla o assentamento da lâmina dentro da carcaça, garantindo inserção completa e alinhamento sem lacunas ou folga. Um tipo de lâmina errado significa que a lâmina não assentará ou alinhará, comprometendo a montagem.

Tipo de dobradiça é o conjunto que gerencia o mecanismo de flip, ação de travamento e hardware de pivô em carcaças de chave switchblade ou flip. Ele gerencia desdobramento da lâmina, movimento de dobramento e retenção nas posições aberta ou fechada via pinos ou parafusos. Mesmo com um tipo de lâmina correto para assentamento, um tipo de dobradiça incompatível pode levar a flip rígido, pivô solto ou falha no travamento. Correspondência de tipo de lâmina não é a mesma que correspondência de tipo de dobradiça—um erro comum onde controle de encaixe difere do controle de movimento, como em Tipos e formatos.

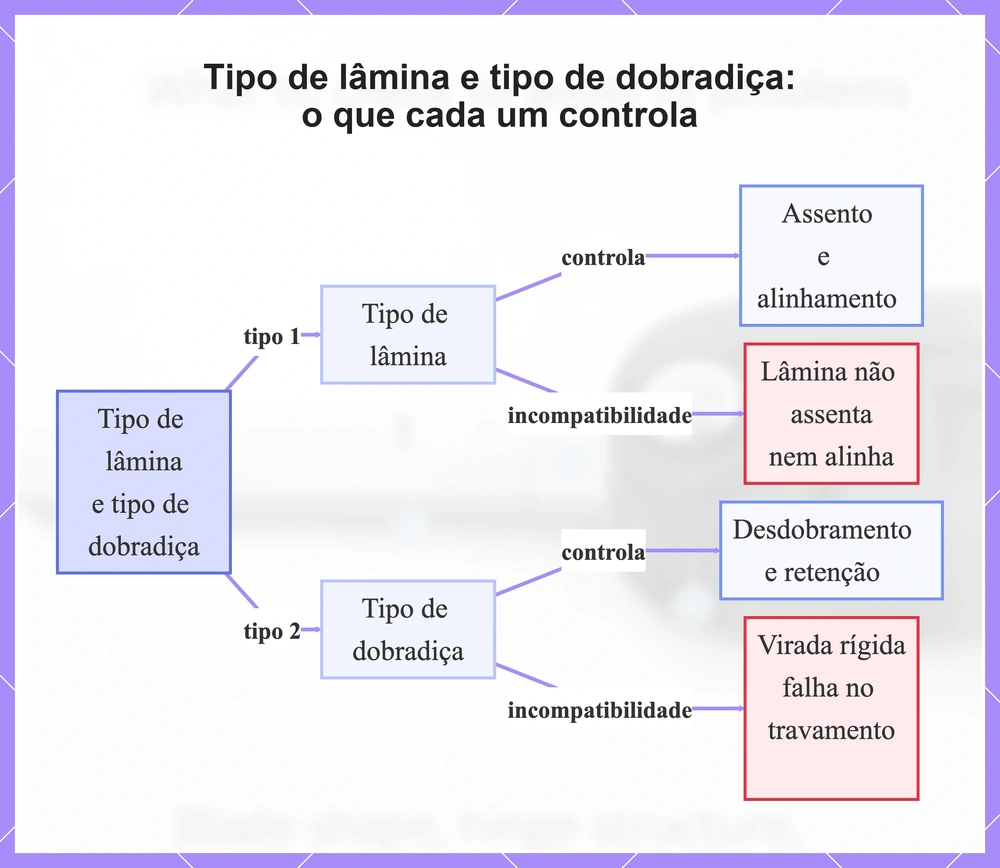

Este fluxograma compara o tipo de lâmina e o tipo de dobradiça em capas de chaves de carro, detalhando o que cada um controla e os efeitos de incompatibilidades.

Limites de escopo: o que a correspondência de lâmina e dobradiça afeta, e o que causa problemas de encaixe fora deste escopo

Correspondência de lâmina e dobradiça corrige problemas mecânicos de encaixe na interface — como problemas de assentamento e retenção. Correspondência adequada elimina folga, travamento da dobradiça e emperramento do pivô. Problemas de encaixe fora deste escopo geralmente vêm de outros componentes da carcaça ou eletrônicos. Voltar ao guia de compatibilidade para verificações mais amplas.

No escopo

• Assentamento: Lâmina assenta nivelada sem lacunas.
• Folga: Sem movimento lateral durante o uso.
• Travamento da dobradiça: Dobradiça não emperra na posição.
• Emperramento do pivô: Rotação suave sem atrito.

Fora do escopo

• Programação de eletrônicos.
• Desalinhamento de botões: Geralmente de tolerâncias de carcaça separadas.

Folga percebida frequentemente parece um desalinhamento de lâmina e dobradiça, mas geralmente vem de um componente solto da carcaça, como uma presilha de retenção interna. Verifique a integridade da carcaça primeiro antes de assumir problemas na interface. Isso identifica o ponto de partida real.

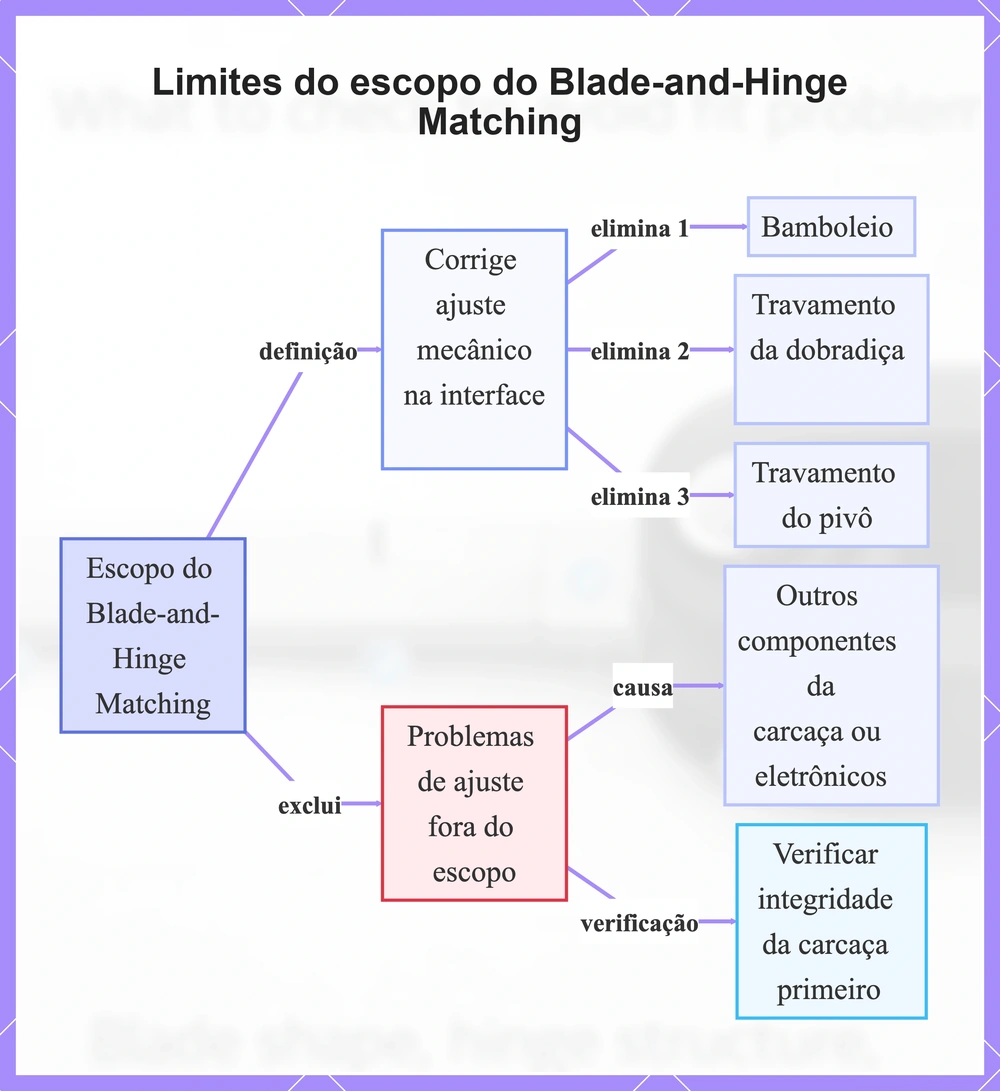

Este fluxograma mostra o que o Blade-and-Hinge Matching corrige e elimina, os problemas de ajuste que exclui, suas causas e a primeira verificação para problemas fora do escopo.

Identifique seu ponto de partida: chave fixa vs chave flip, e onde a interface da lâmina realmente fica

Verifique se sua chave é uma chave fixa ou chave flip para encontrar a interface da lâmina. Observe sem ferramentas ou força, apenas note formato e retenção. Siga estes passos.

1. Observe o formato geral: chaves fixas tipicamente têm uma lâmina não dobrável que permanece exposta, enquanto chaves flip têm uma lâmina que dobra para dentro da carcaça.
2. Para uma chave flip, identifique a localização da dobradiça e pivô onde a lâmina se conecta à carcaça, frequentemente perto da base.
3. Verifique por uma lâmina removível procurando por recursos de retenção na interface da lâmina sem tentar removê-la.
4. Se a lâmina for removível, verifique o suporte; se não, foque em perfil e pistas de assentamento. Use o Roteiro de verificação de encaixe agora para verificar o perfil da lâmina primeiro.
5. Se você não puder visualizar o suporte da lâmina diretamente, compare sinais visuais externos como layout de botões ou formato da carcaça ao modelo do seu veículo.

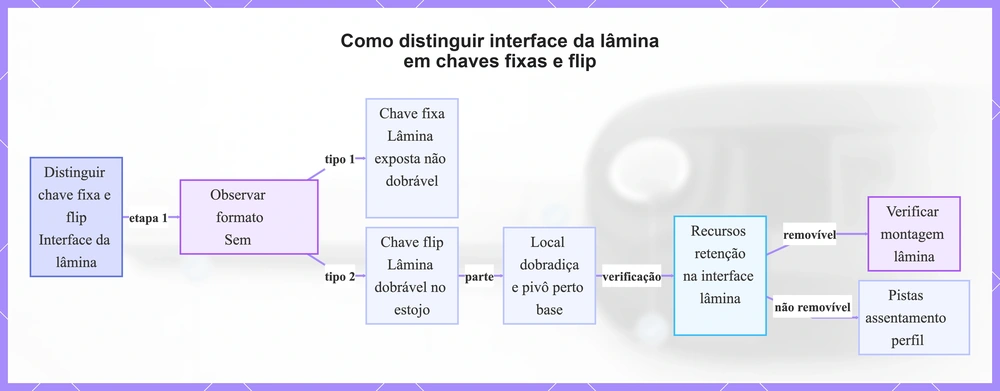

Este fluxograma mostra os passos visuais para distinguir chaves fixas e flip, localizar a interface da lâmina e verificar características de lâmina removível sem ferramentas ou força.

Sinais de compatibilidade de perfil da lâmina que decidem se sua lâmina de metal da chave pode ser reutilizada

Compatibilidade de perfil da lâmina determina se sua lâmina de chave de metal assenta corretamente em uma nova carcaça antes de detalhes de dobradiça ou suporte. O perfil combina quando se alinha com a ranhura e trilho da carcaça — sem lacunas ou força necessária.

Correspondência de perfil da lâmina difere de correspondência de suporte. Desalinhamentos de perfil bloqueiam o assentamento inicial, enquanto problemas de suporte afetam a retenção. Os principais sinais cobrem família de perfil, alinhamento de ranhura/trilho e restrições de orientação.

Duas lâminas podem parecer semelhantes, mas uma seção transversal de ranhura incompatível causa balanço durante a inserção — mesmo se os comprimentos combinarem. Assimetria de orientação sinaliza incompatibilidade imediatamente. Use a lista de verificação para checar esses sinais antes das subverificações de geometria da lâmina.

• Família de perfil da lâmina: consistência de forma geral
• Seção transversal da ranhura: curvatura e profundidade correspondentes
• Alinhamento do trilho ao longo do comprimento da lâmina
• Marcadores de orientação ou assimetria: direção correta de assentamento
• Posição da lâmina relativa ao centro da ranhura da carcaça
• Assentamento inicial: contato uniforme sem balanço

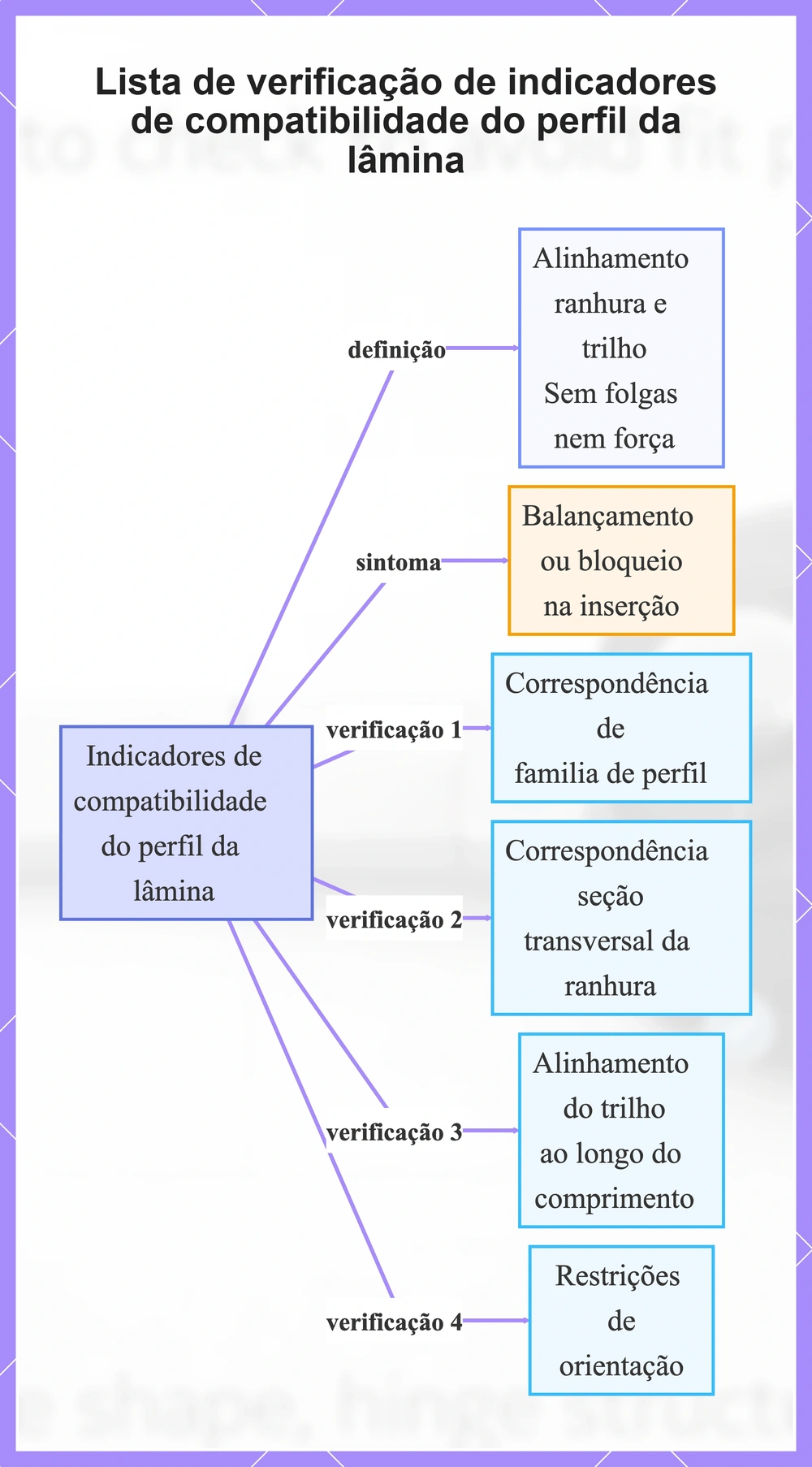

Este gráfico mostra os indicadores principais, verificações e sinais para verificar a compatibilidad do perfil da lâmina e garantir o assentamento inicial correto em uma nova carcaça.

Seção transversal da lâmina e padrão de ranhura como restrições inegociáveis

Seção transversal da lâmina e padrão de ranhura são restrições inegociáveis para o encaixe físico. Se o layout da ranhura diferir, geralmente não assentará corretamente. Compare esses sinais:

• Espessura: espessura incompatível pode impedir a lâmina de entrar na ranhura.
• Ranhura lateral: ranhuras laterais guiam a orientação da lâmina; diferenças podem causar emperramento lateral.
• Trilho central: alinhamento do trilho central guia a lâmina no comprimento; deslocamentos podem bloquear a inserção.
• Chanfro: chanfros de borda facilitam a entrada; chanfros ausentes ou errados podem prender durante a inserção.
• Assimetria: assimetria requer orientação específica; inversão pode impedir o encaixe.

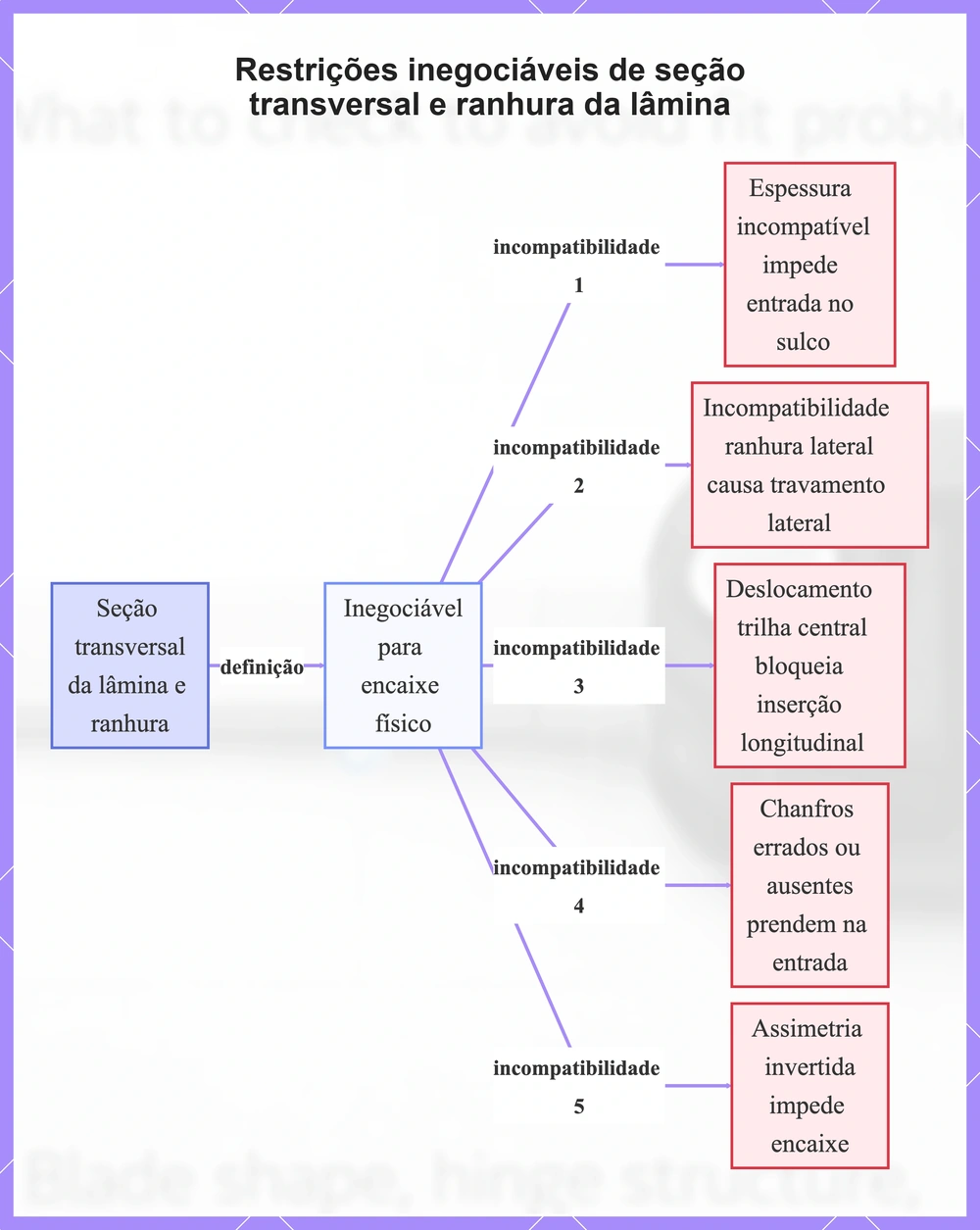

Este fluxograma detalha a seção transversal da lâmina e o padrão de ranhura como restrições essenciais de encaixe, mostrando riscos chave de incompatibilidade que impedem o assentamento correto.

Comprimento da lâmina, posição do ombro e geometria de parada que controlam assentamento e alinhamento

Verifique comprimento da lâmina, posição do ombro e geometria de parada para assentamento adequado, mesmo se o perfil da lâmina combinar. O perfil pode combinar, mas o assentamento pode falhar por paradas, ombro ou comprimento de lâmina incompatíveis. Estes controlam centralização e fechamento da lâmina dentro da carcaça.

• Comprimento da lâmina: compare o comprimento geral ao original; incompatibilidade pode afetar profundidade de assentamento e centralização.
• Posição do ombro: compare a localização ao original; diferença pode deslocar alinhamento de fechamento para fora do centro.
• Geometria de parada: verifique ponto de contato da face; contato impróprio pode impedir assentamento nivelado e fechamento estável.

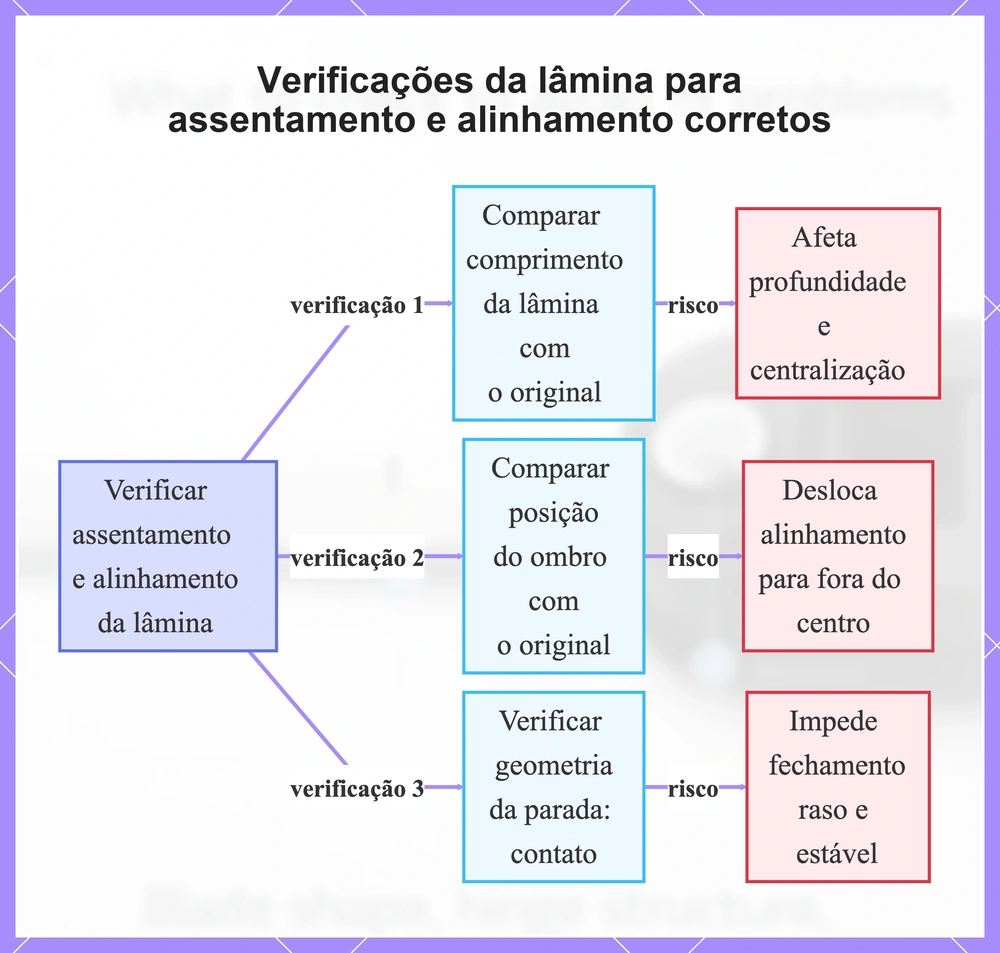

Este fluxograma mostra as verificações essenciais de comprimento da lâmina, posição do ombro e geometria da parada para assegurar assentamento e alinhamento corretos, mesmo se o perfil coincidir.

Diferenças de montagem da lâmina dentro da carcaça: estilo de retenção, indexação e dimensões da ranhura

O suporte da lâmina dentro da carcaça da chave do carro fixa a lâmina e define sua posição. Incompatibilidades aqui criam a principal barreira de encaixe, levando a folga, emperramento ou carcaças que não fecham. Retenção mantém a lâmina firme, indexação a alinha para prevenir deslocamentos, e dimensões da ranhura como largura e profundidade definem as diferenças principais.

Uma lâmina com perfil correto mas indexação incompatível desliza para a ranhura da nova carcaça, mas gira sob pressão leve e causa folga mais descentralização. Esse padrão comum — perfil de lâmina correto mas suporte solto ou apertado — aciona emperramento ou problemas de orientação que bloqueiam fechamento suave. Segurada na mão, a montagem parece solta, com a lâmina pivotando em vez de travar firme.

• Compare visualmente estilo de retenção — como posições de clipe ou espinho — com o suporte da sua carcaça antiga.
• Inspecione recursos de indexação como entalhes ou abas para número e posicionamento correspondentes.
• Assente a lâmina suavemente para observar folga de largura da ranhura; verifique se combina com o encaixe original ou mostra folga excessiva.
• Verifique profundidade da ranhura vendo se a lâmina assenta no mesmo nível da carcaça antiga.
• Assente a lâmina em ambas as carcaças lado a lado para detectar qualquer descentralização ou deslocamento.
• Pressione a lâmina levemente e agite para testar folga; compare estabilidade com a original.
• Dobre para confirmar orientação; veja se a lâmina emperra ou desloca como na carcaça antiga.

Recursos de retenção e indexação que previnem rotação, folga ou descentralização

Recursos de indexação do suporte ajudam a travar a orientação da lâmina e estabilizar sua posição. Se a lâmina rotacionar, a indexação está ausente ou incompatível.

• Planos ajudam a prevenir rotação.
• Abas ajudam a prevenir rotação e folga.
• Entalhes ajudam a prevenir descentralização e rotação.
• Canal indexado ajuda a prevenir rotação e descentralização.
• Ombro de alinhamento ajuda a prevenir folga e descentralização.

Largura e profundidade da ranhura da lâmina: onde “quase encaixa” ainda falha

“Quase encaixa” esconde problemas de largura ou profundidade da ranhura. Mesmo pequenas desvios em folga ou afunilamento causam emperramento, soltura ou folga. Compare com a carcaça original para detectar incompatibilidades que aparecem como força ou folga.

Inserção que requer força sinaliza incompatibilidade, não “amaciamento”. Compare estes pontos de dimensionamento:

• Largura da ranhura relativa à lâmina: estreita demais emperra as bordas, larga demais causa folga e folga de clearance.
• Profundidade da ranhura até parada do cabo: rasa demais causa emperramento precoce, profunda demais leva a soltura.
• Perfil de afunilamento interno: incompatibilidade causa emperramento no meio ou folga irregular.
• Folga ao redor dos ombros da lâmina: ajuste apertado pinça e emperra, excesso permite rotação.
• Folga na base da ranhura: pouca causa emperramento na base, muita leva a soltura no cabo.

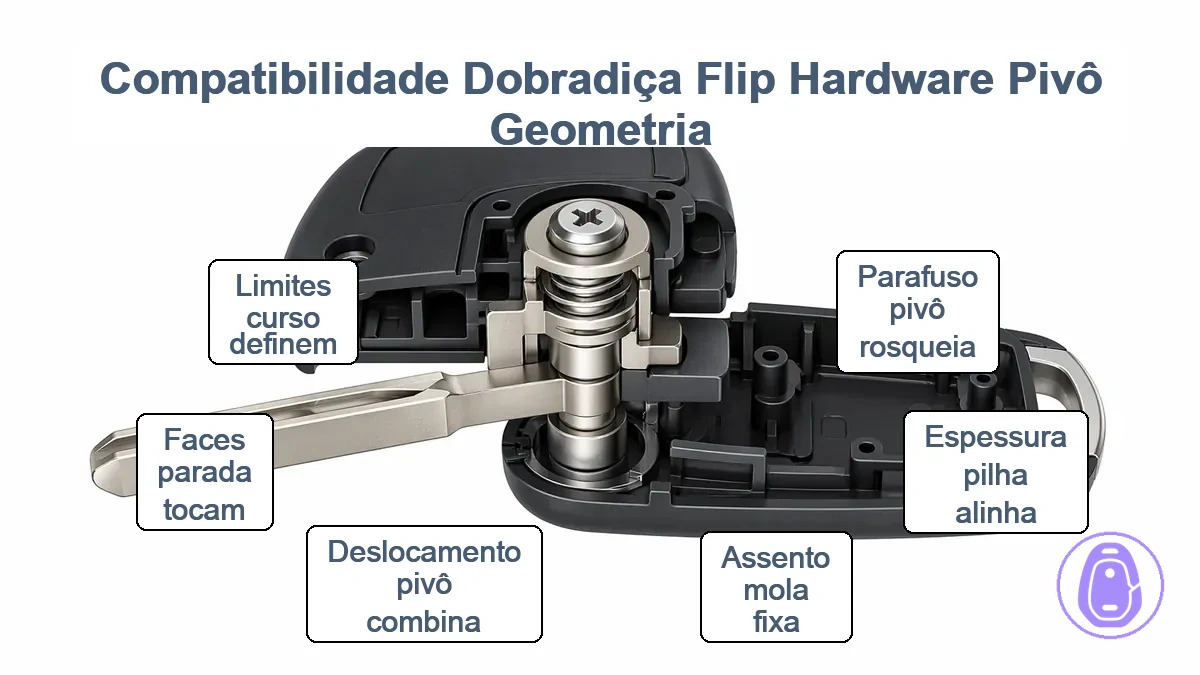

Compatibilidade de dobradiça flip: hardware de pivô e geometria de dobradiça que devem combinar juntos

Hardware de pivô inclui partes como parafuso de pivô, pino e espessura da pilha. Estas se encaixam na carcaça da chave e devem assentar de forma segura sem folga ou emperramento. Geometria de dobradiça controla o caminho de movimento com recursos como deslocamento de pivô, faces de parada e limites de curso. Combine ambas as áreas: incompatibilidades de hardware bloqueiam a instalação, enquanto incompatibilidades de geometria interrompem flip e travamento.

Imagine uma dobradiça flip onde a lâmina abre com pivô suave mas falha em travar na posição fechada. Esse cenário de “flip mas não trava” tipicamente sinaliza incompatibilidade de geometria de dobradiça, como deslocamento de pivô que excede tolerâncias da carcaça ou faces de parada que falham em alinhar durante o fechamento.

Problemas de hardware se manifestam de forma diferente:

• hardware encaixa mas movimento falha
• hardware não encaixa de jeito nenhum, como espessura de pilha incompatível

Correspondência de Hardware de Pivô

• Tipos de parafuso e pino de pivô devem rosquear nos suportes da carcaça sem desgaste.
• Espessura da pilha deve alinhar com profundidade da carcaça para assentamento nivelado.
• Assento da mola deve fixar sem folga no ponto de pivô.

Correspondência de Geometria de Dobradiça

• Deslocamento de pivô deve combinar com ponto de pivô da carcaça para rotação balanceada.
• Faces de parada devem contatar adequadamente para fechamento.
• Limites de curso devem definir alcance de flip sem rotação excessiva ou emperramento.
• Geometria de travamento deve permitir que a lâmina encaixe no lugar.

Variáveis de parafuso e pino de pivô: tipo de cabeça, diâmetro, rosca e espessura da pilha

Incompatibilidades em tipo de cabeça, diâmetro, rosca ou espessura da pilha podem causar emperramento, descascamento ou desalinhamento. Rosqueamento cruzado pode imitar incompatibilidade, então verifique o encaixe sem forçar.

• Tipo de cabeça: Impede assentamento nivelado e causa desalinhamento.
• Tipo de acionamento: Causa escorregamento ou descascamento da cabeça.
• Diâmetro do eixo: Causa emperramento ou soltura nos furos da dobradiça.
• Passo e comprimento da rosca: Causa descascamento ou engate ruim.
• Tipo de pino: Causa folga ou rotação instável.
• Espessura da pilha: Causa interferência ou fechamento impróprio.

Posição da mola, deslocamento de pivô e limites de curso que controlam travamento e flip suave

Certifique-se de que o assento da mola, deslocamento de pivô, faces de parada e alcance de curso da dobradiça de reposição combinem com o mecanismo original. Esses recursos geométricos suportam travamento e flip suave. Desalinhamento frequentemente bloqueia fechamento adequado ou causa emperramento durante flips — uma lâmina que abre com flip mas não fecha nivelada geralmente indica problemas em faces de parada ou deslocamento de pivô.

• Localização do assento da mola: se deslocada, perturba o equilíbrio de tensão e causa travamento incompleto ou movimento hesitante.
• Deslocamento de pivô: se incompatível, o curso da lâmina fica irregular, levando a emperramentos ou sem fechamento total.
• Perfil e posição das faces de parada: se errados, posições finais carecem de segurança e a lâmina deriva da aberta ou fechada.
• Alcance de curso: demais ou de menos atrapalha flip suave e travamento em ambas as posições.
• Profundidade do assento da mola relativa ao pivô: rasa ou profunda demais altera aplicação de força, resultando em controle ruim da lâmina ou sem travamento.

Uma lista de verificação rápida pré-compra para evitar incompatibilidade de lâmina e dobradiça

Use esta verificação rápida pré-compra para verificar critérios contra sua carcaça original e evitar incompatibilidade.

1. Verifique se o formato da chave combina com sua carcaça original.
2. Compare sinais de perfil da lâmina com sua carcaça original.
3. Verifique geometria de assentamento contra sua carcaça original.
4. Confirme que retenção e indexação do suporte combinam com sua carcaça original.
5. Verifique dimensionamento da ranhura contra sua carcaça original.
6. Inspecione hardware de pivô contra sua carcaça original.
7. Examine geometria de dobradiça e sinais de mola contra sua carcaça original.
8. Distinga critérios de correspondência obrigatória como perfil da lâmina e geometria de dobradiça de critérios que podem variar com tolerância como dimensionamento menor de ranhura.
9. Verifique a prévia da montagem geral para riscos de incompatibilidade.
10. Teste um encaixe a seco se uma amostra pré-compra estiver disponível.
11. Se algum critério não puder ser confirmado, pare e verifique com o vendedor antes da compra.

Para solução de problemas pós-montagem, consulte opções do Guia de troca.

Sintomas de incompatibilidade e o que eles geralmente indicam no suporte da lâmina ou pivô da dobradiça

Sintomas de incompatibilidade geralmente apontam para problemas no suporte da lâmina ou pivô da dobradiça, embora mantenha conclusões condicionais. Folga, emperramento ou não assentamento tipicamente sugerem desalinhamento nessas áreas em vez de outros componentes. A tabela mapeia sintomas principais para causas prováveis. Voltar ao guia de compatibilidade

Sintoma	Causa Provável	Explicação
Folga durante inserção	Indexação do suporte da lâmina	Sugere alinhamento ruim de dentes ou folga no suporte, frequentemente de deslocamento rotacional leve.
Lâmina não assenta	Suporte da lâmina	Sugere incompatibilidade de profundidade ou interferência de parada no bolso do suporte.
Carcaça não fecha	Faces de parada do pivô da dobradiça	Sugere deslocamento de pivô bloqueando fechamento total, comum em variação de altura da pilha.
Emperramento da dobradiça	Espessura da pilha do pivô da dobradiça	Tipicamente de incompatibilidade de diâmetro ou espessura do pivô causando atrito.
Sem travamento	Deslocamento de pivô	Sugere desalinhamento lateral do pivô impedindo engate seguro.
Desalinhamento de pivô	Pivô da dobradiça	Frequentemente devido a folga angular na montagem do pivô.

Nem todo problema de encaixe provém de incompatibilidade de lâmina/dobradiça — sintomas que persistem após verificações direcionadas podem apontar para incompatibilidade de tipo de carcaça. Escalone para verificação completa da carcaça se múltiplas áreas falharem na remontagem.

Reverifique os critérios em ordem para confirmar encaixe de lâmina/dobradiça antes de avançar. Roteiro de verificação de encaixe
