Contrôles de compatibilité de la lame et de la charnière de coque de clé de voiture pour une coque pliable bien ajustée

Les coques de clés pliables s’ajustent correctement lorsque le profil de la lame, la géométrie d’assise, le montage et l’encoche de la lame, ainsi que la charnière pliable et le pivot s’alignent tous. Les coques presque compatibles échouent à cause de légères incompatibilités géométriques dans ces interfaces, entraînant un mauvais assise ou un blocage. L’accumulation de tolérances entre le type de lame, le type de charnière et la coque transforme de petites différences en un mauvais ajustement.

Les quatre critères de compatibilité vont au-delà de la correspondance de marque ou de modèle :

• Les incompatibilités de profil de lame empêchent un ajustement correct de la lame.
• Les incompatibilités de géométrie d’assise créent des écarts ou un assise incomplet.
• Les incompatibilités de montage de lame nuisent à la retenue et à la stabilité.
• Les incompatibilités de charnière/pivot perturbent le verrouillage et l’action de pliage fluide.

Cela concerne uniquement l’ajustement physique de la coque, et non l’appairage électronique, la programmation ou les fonctions de télécommande.

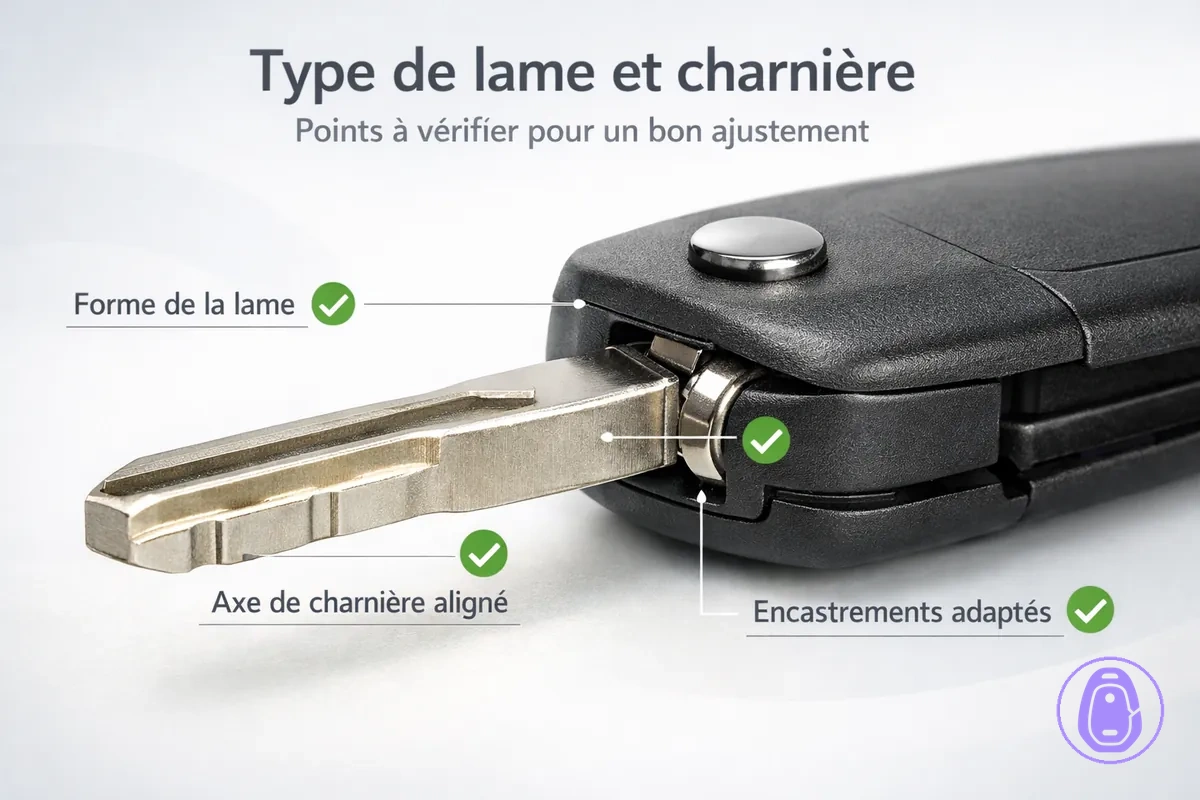

Type de lame vs type de charnière sur une coque de clé de voiture : ce que chacun contrôle

Le type de lame est la configuration de l’encoche dans une coque de clé de voiture qui correspond au profil de la lame de la clé métallique. Il contrôle l’assise de la lame à l’intérieur du boîtier de la coque, assurant une insertion complète et un alignement sans écarts ni jeu. Un mauvais type de lame signifie que la lame ne s’assiéra pas ou ne s’alignera pas, compromettant l’assemblage.

Le type de charnière est l’ensemble qui gère le mécanisme de pliage, l’action de verrouillage, et le matériel de pivot dans les coques de clés à lame rétractable ou pliables. Il gère le déploiement de la lame, le mouvement de pliage, et la retenue aux positions ouverte ou fermée via des broches ou des vis. Même avec un type de lame correct pour l’assise, un type de charnière inadapté peut entraîner un pliage raide, un pivot desserré, ou un échec de verrouillage. La correspondance du type de lame n’est pas la même que celle du type de charnière — une confusion courante où le contrôle d’ajustement diffère du contrôle de mouvement, comme dans Types de coques.

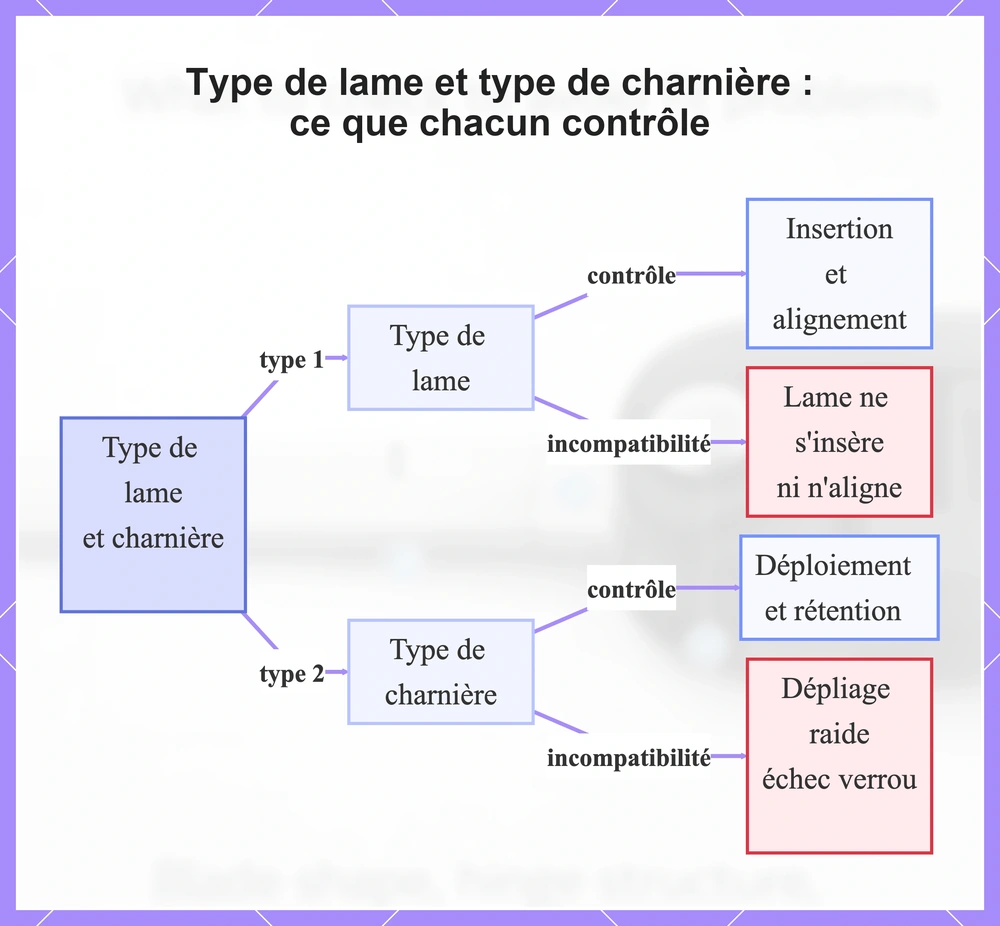

Ce diagramme compare le type de lame et le type de charnière dans les coques de clés de voiture, en détaillant ce que chacun contrôle et les effets des incompatibilités.

Limites de portée : ce que la correspondance lame-charnière affecte, et ce qui cause des problèmes d’ajustement en dehors de cette portée

La correspondance lame-charnière corrige les problèmes d’ajustement mécanique à l’interface — comme les problèmes d’assise et de retenue. Une correspondance correcte élimine le jeu, le verrouillage de charnière, et le blocage de pivot. Les problèmes d’ajustement en dehors de cette portée proviennent souvent d’autres composants de la coque ou de l’électronique. Retour au guide compatibilité pour des vérifications plus larges.

Dans la portée

• Assise : La lame s’assoit à ras sans écarts.
• Jeu : Pas de jeu latéral pendant l’utilisation.
• Verrouillage de charnière : La charnière ne reste pas coincée en position.
• Blocage de pivot : Rotation fluide sans frottement.

Hors portée

• Programmation électronique.
• Mauvais alignement des boutons : Souvent dû à des tolérances de boîtier séparées.

Le jeu perçu ressemble souvent à une incompatibilité lame-charnière mais provient généralement d’un composant de coque desserré, comme une clip de retenue interne. Vérifiez d’abord l’intégrité de la coque avant de supposer des problèmes d’interface. Cela identifie le vrai point de départ.

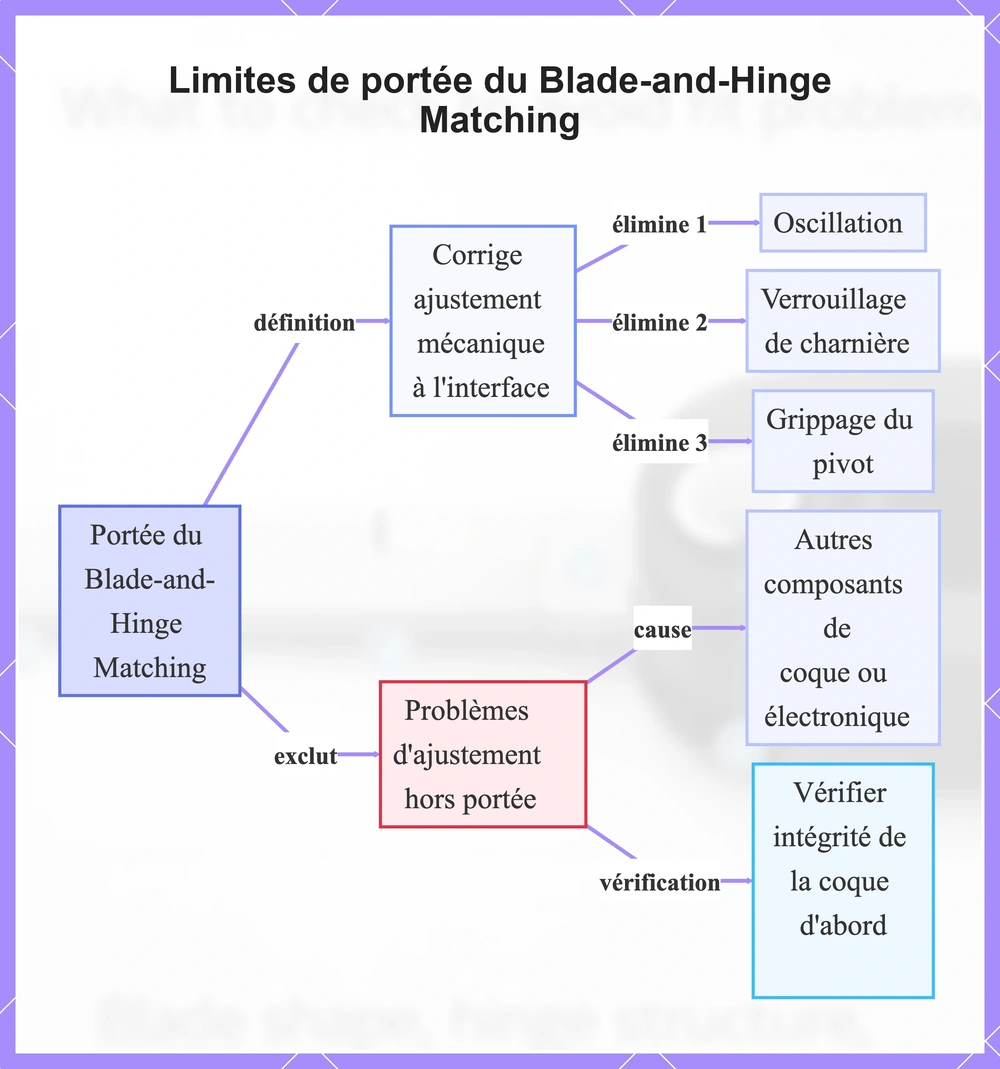

Ce diagramme de flux montre ce que corrige et élimine le Blade-and-Hinge Matching, les problèmes d'ajustement qu'il exclut, leurs causes et la première vérification pour problèmes hors portée.

Identifiez votre point de départ : clé fixe vs clé pliable, et où se trouve réellement l’interface de la lame

Vérifiez si votre clé est une clé fixe ou une clé pliable pour identifier l’interface de la lame. Observez sans outils ni force, notez simplement le format et la retenue. Suivez ces étapes.

1. Examinez le format global : les clés fixes ont généralement une lame non pliable qui reste exposée, tandis que les clés pliables ont une lame qui se replie dans le boîtier.
2. Pour une clé pliable, repérez l’emplacement de la charnière et le pivot où la lame se connecte au boîtier, souvent près de la base.
3. Vérifiez la présence d’une lame amovible en cherchant des éléments de retenue à l’interface de la lame sans tenter de la retirer.
4. Si la lame est amovible, vérifiez le montage ; sinon, concentrez-vous sur le profil et les indices d’assise. Utilisez le Vérifier l’ajustement maintenant pour vérifier d’abord le profil de la lame.
5. Si vous ne pouvez pas voir directement le montage de la lame, comparez les signes visuels externes comme la disposition des boutons ou la forme du boîtier à votre modèle de véhicule.

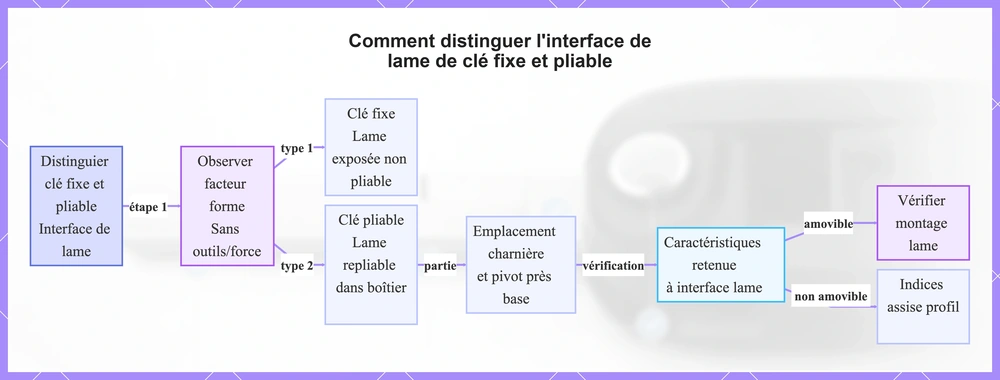

Ce diagramme de flux montre les étapes visuelles pour distinguer clés fixes et pliables, localiser l'interface de lame et vérifier caractéristiques de lame amovible sans outils ni force.

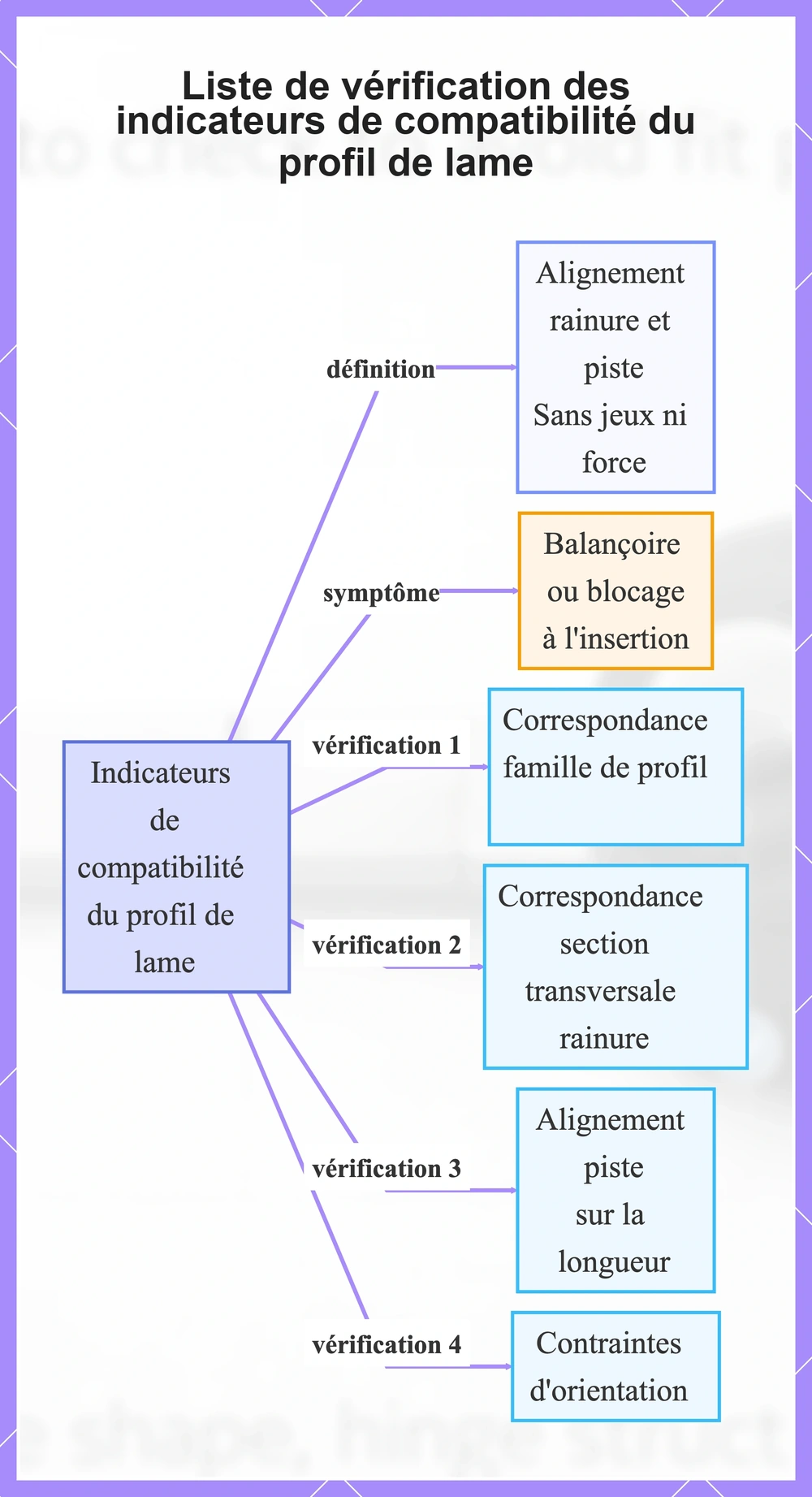

Indices de compatibilité du profil de lame qui déterminent si votre lame métallique peut être réutilisée

La compatibilité du profil de lame détermine si votre lame de clé métallique s’assoit correctement dans une nouvelle coque avant les détails de charnière ou de montage. Le profil correspond lorsque s’aligne avec la rainure et la piste de la coque — sans écarts ni force requise.

La correspondance du profil de lame diffère de la correspondance de montage. Les incompatibilités de profil bloquent l’assise initiale, tandis que les problèmes de montage affectent la retenue. Les principaux indices couvrent la famille de profil, l’alignement rainure/piste, et les contraintes d’orientation.

Deux lames peuvent sembler similaires, mais une section transversale de rainure inadaptée cause un basculement lors de l’insertion — même si les longueurs correspondent. L’asymétrie d’orientation signale l’incompatibilité immédiatement. Utilisez la liste de vérification pour examiner ces indices avant les sous-vérifications de géométrie de lame.

• Famille de profil de lame : cohérence de la forme globale
• Section transversale de rainure : courbure et profondeur correspondantes
• Alignement de la piste le long de la longueur de la lame
• Marqueurs d’orientation ou asymétrie : direction d’assise correcte
• Position de la lame par rapport au centre de la rainure de la coque
• Assise initiale : contact uniforme sans basculement

Ce graphique présente les indicateurs clés, vérifications et signes pour valider la compatibilité du profil de lame et assurer un positionnement initial correct dans une nouvelle coque.

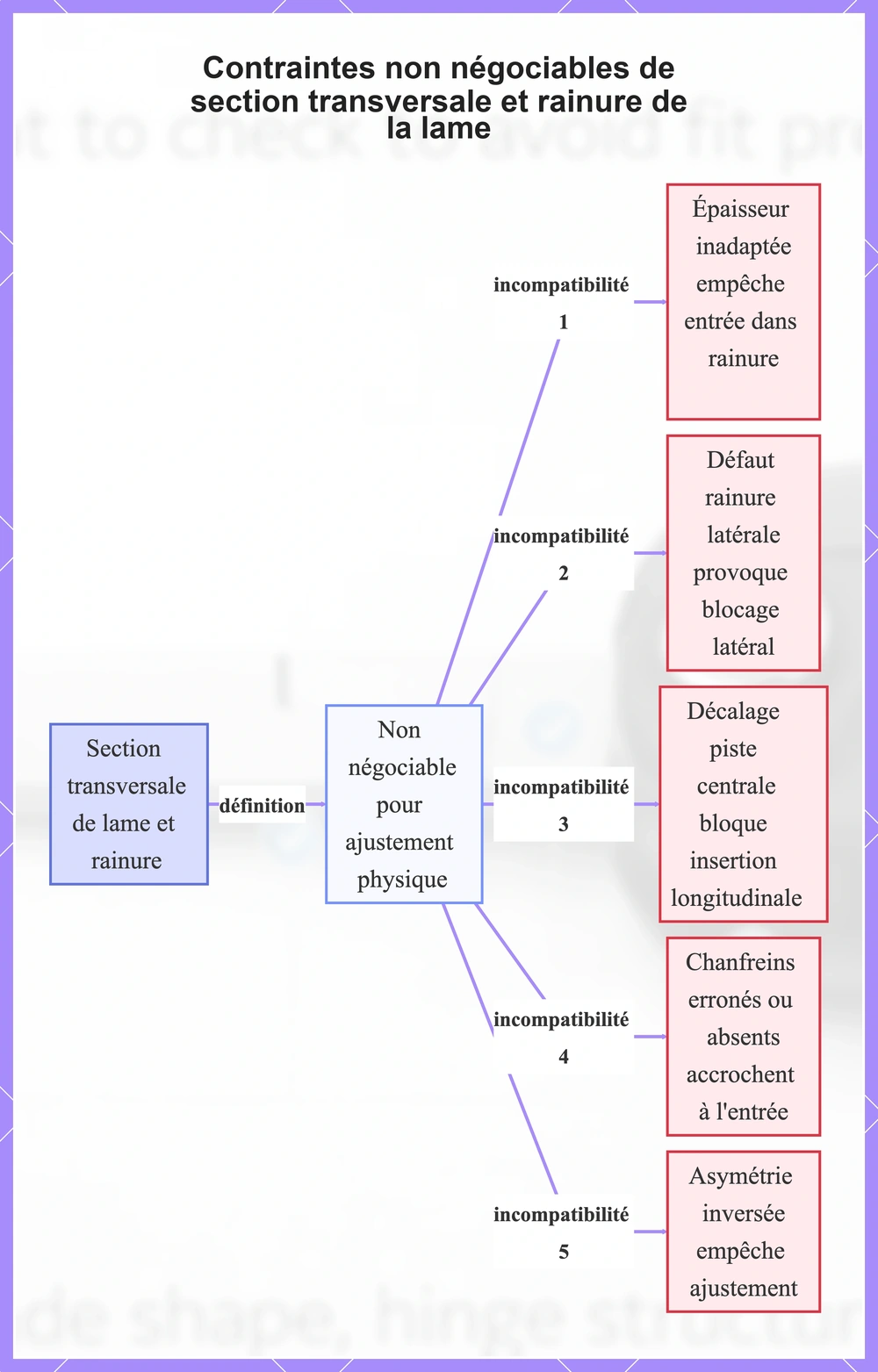

Section transversale de la lame et motif de rainure comme contraintes non négociables

La section transversale de la lame et le motif de rainure sont des contraintes non négociables pour l’ajustement physique. Si la disposition de la rainure diffère, elle ne s’assiéra généralement pas correctement. Comparez ces indices :

• Épaisseur : une épaisseur inadaptée peut empêcher la lame d’entrer dans l’encoche.
• Rainure latérale : les rainures latérales guident l’orientation de la lame ; des différences peuvent causer un blocage latéral.
• Piste centrale : l’alignement de la piste centrale guide la lame dans le sens de la longueur ; des décalages peuvent bloquer l’insertion.
• Chanfrein : les chanfreins des bords facilitent l’entrée ; des chanfreins absents ou incorrects peuvent accrocher lors de l’insertion.
• Asymétrie : l’asymétrie exige une orientation spécifique ; une inversion peut empêcher l’ajustement.

Ce diagramme de flux détaille la section transversale de la lame et le motif de rainure comme contraintes essentielles d'ajustement, montrant les risques clés d'incompatibilité qui empêchent le positionnement correct.

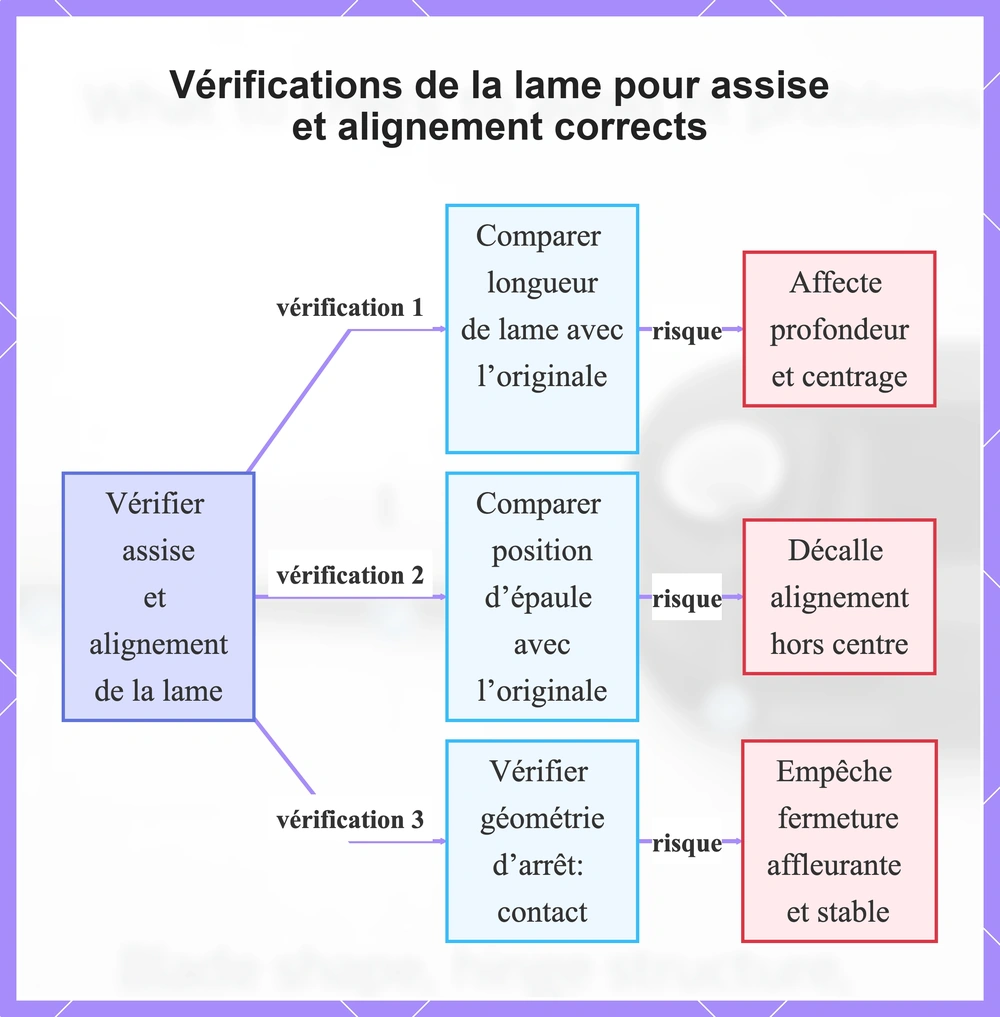

Longueur de la lame, position de l’épaule, et géométrie d’arrêt qui contrôlent l’assise et l’alignement

Vérifiez la longueur de la lame, la position de l’épaule, et la géométrie d’arrêt pour une assise correcte, même si le profil de la lame correspond. Le profil peut correspondre, mais l’assise peut échouer à cause d’arrêts, d’épaule ou de longueur de lame inadaptés. Ceux-ci contrôlent le centrage et la fermeture de la lame à l’intérieur de la coque.

• Longueur de la lame : comparez la longueur globale à l’originale ; une incompatibilité peut affecter la profondeur d’assise et le centrage.
• Position de l’épaule : comparez l’emplacement à l’original ; une différence peut décaler l’alignement de fermeture hors centre.
• Géométrie d’arrêt : vérifiez le point de contact de la face ; un contact incorrect peut empêcher une assise à ras et une fermeture stable.

Ce diagramme présente les vérifications essentielles de longueur de lame, position d’épaule et géométrie d’arrêt pour assurer une assise et un alignement corrects, même si le profil correspond.

Différences de montage de la lame à l’intérieur de la coque : style de retenue, indexation et dimensions de l’encoche

Le montage de la lame à l’intérieur de la coque de clé de voiture fixe la lame et définit sa position. Les incompatibilités ici créent le principal critère d’ajustement, entraînant du jeu, du blocage, ou des coques qui ne se ferment pas. La retenue maintient la lame stable, l’indexation l’aligne pour éviter les déplacements, et les dimensions de l’encoche comme la largeur et la profondeur définissent les différences clés.

Une lame avec le bon profil mais une indexation inadaptée glisse dans l’encoche de la nouvelle coque, mais tourne sous une légère pression et cause du jeu plus un mauvais centrage. Ce schéma courant — bon profil de lame mais montage desserré ou trop serré — déclenche du blocage ou des problèmes d’orientation qui empêchent une fermeture fluide. Tenue en main, l’assemblage semble lâche, avec la lame qui pivote plutôt que de se verrouiller fermement.

• Comparez visuellement le style de retenue — comme les positions de clip ou de barbillon — avec le montage de votre ancienne coque.
• Inspectez les éléments d’indexation tels que les encoches ou les languettes pour une correspondance en nombre et en placement.
• Asseyez doucement la lame pour observer le jeu de largeur d’encoche ; vérifiez si cela correspond à l’ajustement original ou montre un jeu excessif.
• Vérifiez la profondeur de l’encoche en voyant si la lame s’assoit au même niveau que dans l’ancienne coque.
• Asseyez la lame dans les deux coques côte à côte pour repérer tout mauvais centrage ou décalage.
• Appuyez légèrement sur la lame et secouez pour tester le jeu ; comparez la stabilité à l’originale.
• Pliez pour confirmer l’orientation ; voyez si la lame bloque ou se déplace comme dans l’ancienne coque.

Éléments de retenue et d’indexation qui empêchent la rotation, le jeu ou le mauvais centrage

Les éléments d’indexation du montage aident à verrouiller l’orientation de la lame et à stabiliser sa position. Si la lame tourne, l’indexation est absente ou inadaptée.

• Flancs plats aident à prévenir la rotation.
• Languettes aident à prévenir la rotation et le jeu.
• Encoches aident à prévenir le mauvais centrage et la rotation.
• Canal indexé aide à prévenir la rotation et le mauvais centrage.
• Épaule d’alignement aide à prévenir le jeu et le mauvais centrage.

Largeur et profondeur de l’encoche de lame : où « presque ajusté » échoue encore

« Presque ajusté » masque les problèmes de largeur ou de profondeur d’encoche. Même de petites déviations en jeu ou en conicité causent du blocage, du relâchement ou du jeu. Comparez à la coque originale pour repérer les incompatibilités qui se manifestent par de la force ou du jeu.

L’insertion nécessitant de la force signale une incompatibilité, pas un « rodage ». Comparez ces points de dimensionnement :

• Largeur d’encoche par rapport à la lame : trop étroite bloque les bords, trop large cause du jeu et du relâchement.
• Profondeur d’encoche jusqu’à l’arrêt de garde : trop peu profonde cause un blocage précoce, trop profonde mène au relâchement.
• Profil de conicité interne : incompatibilité cause un blocage au milieu ou un jeu inégal.
• Jeu autour des épaules de la lame : ajustement serré pince et bloque, excès permet un jeu rotationnel.
• Jeu à la base de l’encoche : trop peu cause un blocage en bas, trop cause un relâchement à la garde.

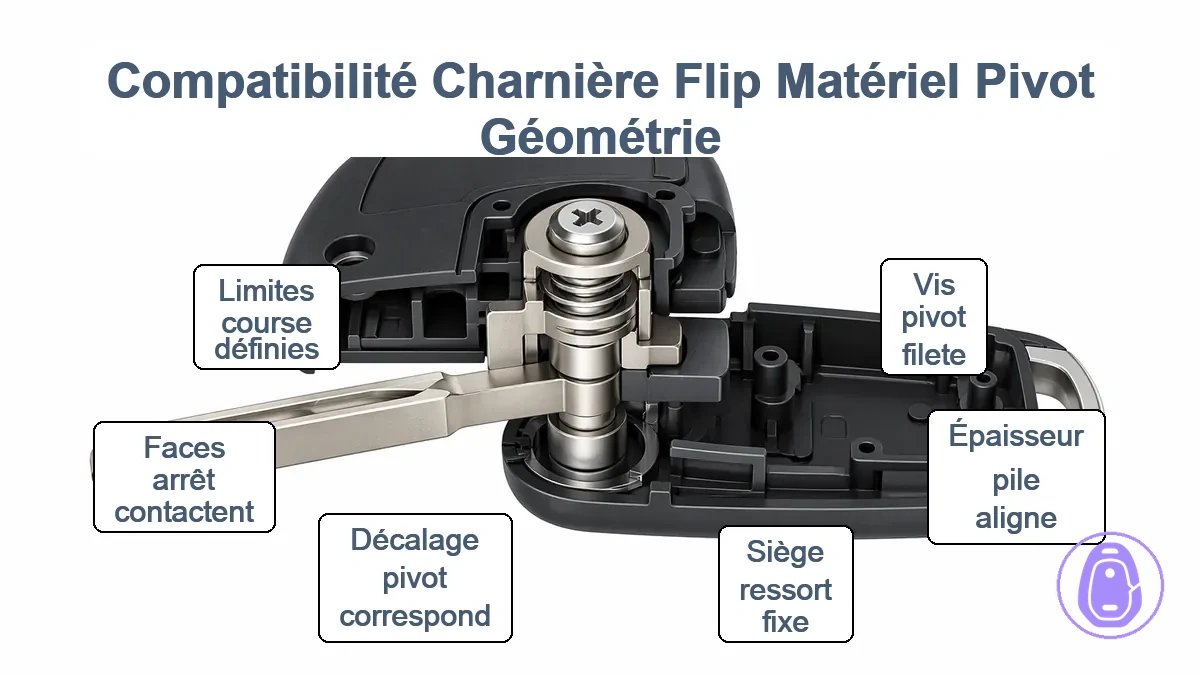

Compatibilité de la charnière pliable : matériel de pivot et géométrie de charnière qui doivent correspondre ensemble

Le matériel de pivot inclut des pièces comme la vis de pivot, la goupille, et l’épaisseur de la pile. Celles-ci s’insèrent dans la coque de clé et doivent s’asseoir solidement sans jeu ni blocage. La géométrie de charnière contrôle le trajet de mouvement avec des caractéristiques comme le décalage de pivot, les faces d’arrêt, et les limites de course. Faites correspondre les deux domaines : les incompatibilités de matériel bloquent l’installation, tandis que les incompatibilités de géométrie perturbent le pliage et le verrouillage.

Imaginez une charnière pliable où la lame s’ouvre avec un pivot fluide mais échoue à atteindre le verrouillage en position fermée. Ce scénario « plie mais ne verrouille pas » signale typiquement une incompatibilité de géométrie de charnière, comme un décalage de pivot qui dépasse les tolérances de la coque ou des faces d’arrêt qui ne s’alignent pas lors de la fermeture.

Les problèmes de matériel se manifestent différemment :

• le matériel s’insère mais le mouvement échoue
• le matériel ne s’insère pas du tout, comme une épaisseur de pile inadaptée

Correspondance du matériel de pivot

• Les types de vis et de goupille de pivot doivent se visser dans les supports de la coque sans arrachement.
• L’épaisseur de la pile doit s’aligner avec la profondeur de la coque pour une assise à ras.
• Le siège du ressort doit se fixer sans jeu au point de pivot.

Correspondance de la géométrie de charnière

• Le décalage de pivot doit correspondre au point de pivot de la coque pour une rotation équilibrée.
• Les faces d’arrêt doivent entrer en contact correctement pour la fermeture.
• Les limites de course doivent définir la plage de pliage sans sur-rotation ni blocage.
• La géométrie de verrouillage doit permettre à la lame de s’enclencher en place.

Variables de vis et de goupille de pivot : type de tête, diamètre, filetage et épaisseur de pile

Les incompatibilités en type de tête, diamètre, filetage ou épaisseur de pile peuvent causer du blocage, de l’arrachement ou un mauvais alignement. Le faux filetage peut imiter une incompatibilité, vérifiez donc l’ajustement sans forcer.

• Type de tête : Empêche l’assise à ras et cause un mauvais alignement.
• Type d’entraînement : Cause un glissement ou un arrachement de tête.
• Diamètre de la tige : Cause un blocage ou un relâchement dans les trous de charnière.
• Pas et longueur du filetage : Cause un arrachement ou un mauvais engagement.
• Type de goupille : Cause du jeu ou une rotation instable.
• Épaisseur de pile : Cause des interférences ou une fermeture incorrecte.

Position du ressort, décalage de pivot, et limites de course qui contrôlent le verrouillage et le pliage fluide

Assurez-vous que le siège du ressort, le décalage de pivot, les faces d’arrêt, et la plage de course de la charnière de remplacement correspondent au mécanisme original. Ces caractéristiques géométriques soutiennent le verrouillage et le pliage fluide. Un mauvais alignement bloque souvent la fermeture correcte ou cause du blocage pendant les pliages — une lame qui s’ouvre mais ne se ferme pas à ras pointe généralement vers des problèmes de faces d’arrêt ou de décalage de pivot.

• Emplacement du siège du ressort : s’il est décalé, il perturbe l’équilibre de tension et cause un verrouillage incomplet ou un mouvement hésitant.
• Décalage de pivot : s’il est inadapté, le trajet de la lame devient inégal, entraînant des blocages ou pas de fermeture complète.
• Profil et position des faces d’arrêt : s’ils sont incorrects, les positions finales manquent de sécurité et la lame dérive de l’ouverte ou fermée.
• Plage de course : trop grande ou trop petite entrave le pliage fluide et le verrouillage aux deux positions.
• Profondeur du siège du ressort par rapport au pivot : trop peu profonde ou trop profonde change l’application de force, résultant en un mauvais contrôle de la lame ou pas de verrouillage.

Liste de vérification rapide avant commande pour éviter les incompatibilités lame-charnière

Utilisez cette vérification rapide avant commande pour valider les critères par rapport à votre coque originale et éviter les incompatibilités.

1. Vérifiez que le format de la clé correspond à votre coque originale.
2. Comparez les indices de profil de lame à votre coque originale.
3. Vérifiez la géométrie d’assise par rapport à votre coque originale.
4. Confirmez que la retenue et l’indexation de montage correspondent à votre coque originale.
5. Vérifiez les dimensions de l’encoche par rapport à votre coque originale.
6. Inspectez le matériel de pivot par rapport à votre coque originale.
7. Examinez la géométrie de charnière et les indices de ressort par rapport à votre coque originale.
8. Distinguez les critères obligatoires comme le profil de lame et la géométrie de charnière des critères tolérants comme les dimensions mineures d’encoche.
9. Vérifiez l’aperçu de l’assemblage global pour les risques d’incompatibilité.
10. Testez un ajustement à sec si un échantillon avant commande est disponible.
11. Si un critère ne peut être confirmé, arrêtez et vérifiez avec le vendeur avant achat.

Pour le dépannage après assemblage, consultez les options du Guide remplacement.

Symptômes d’incompatibilité et ce qu’ils indiquent généralement dans le montage de lame ou le pivot de charnière

Les symptômes d’incompatibilité pointent généralement vers des problèmes de montage de lame ou de pivot de charnière, bien que les conclusions restent conditionnelles. Le jeu, le blocage ou le non-assise suggèrent typiquement un mauvais alignement dans ces zones plutôt que d’autres composants. Le tableau associe les symptômes clés aux causes probables. Retour au guide compatibilité

Symptôme	Cause probable	Explication
Jeu pendant l’insertion	Indexation du montage de lame	Suggère un mauvais alignement des dents ou du jeu de montage, souvent dû à un léger décalage rotationnel.
Non-assise de la lame	Montage de lame	Suggère une incompatibilité de profondeur ou une interférence d’arrêt dans le logement de montage.
Coque non-fermeture	Faces d’arrêt du pivot de charnière	Suggère un décalage de pivot bloquant la fermeture complète, courant avec une variance d’épaisseur de pile.
Blocage de charnière	Épaisseur de pile du pivot de charnière	Typiquement dû à une incompatibilité de diamètre ou d’épaisseur de pivot causant de la friction.
Pas de verrouillage	Décalage de pivot	Suggère un mauvais alignement latéral du pivot empêchant un engagement sécurisé.
Mauvais alignement du pivot	Pivot de charnière	Souvent dû à du jeu angulaire dans l’ensemble de pivot.

Pas tous les problèmes d’ajustement proviennent d’une incompatibilité lame/charnière — des symptômes persistants après vérifications ciblées peuvent indiquer une incompatibilité de type de coque. Passez à une vérification complète de la coque si plusieurs zones échouent à la réassemblage.

Revérifiez les critères dans l’ordre pour confirmer l’ajustement lame/charnière avant de continuer. Vérifier l’ajustement
